工具使用系列之 PlantUML画UML时序图

[1. 简介](#1. 简介)

2.PlantUML简单语法及示例

3.参与者、消息、箭头的设置

[4. 消息的延迟和消息间空间](#4. 消息的延迟和消息间空间)

5.组合消息

6.消息注释

7.生命线

[8. 创建参与者，进入和发出消息](#8. 创建参与者，进入和发出消息)

9.其他样式

1. 简介

时序图是一种UML交互图，它通过描述对象之间发送消息的时间顺序，显示多个对象之间的动态协作。

对象
消息
消息传递方向
生命线、控制焦点

2.PlantUML 简单语法及示例

@startuml

:::

@enduml

->绘制参与者之间传递的消息，且不必显式地声明参与者。
-->绘制一个虚线箭头。
<-和<--同样可以达到绘图目的
箭头的指向就代表消息传递的方向，可读性很好。
'单行注释 /' '/多行注释

注：没有显示申明模块的类型，默认是participant，并且随着代码的书写顺序进行从左向右的展示。

3. 参与者、消息、箭头的设置

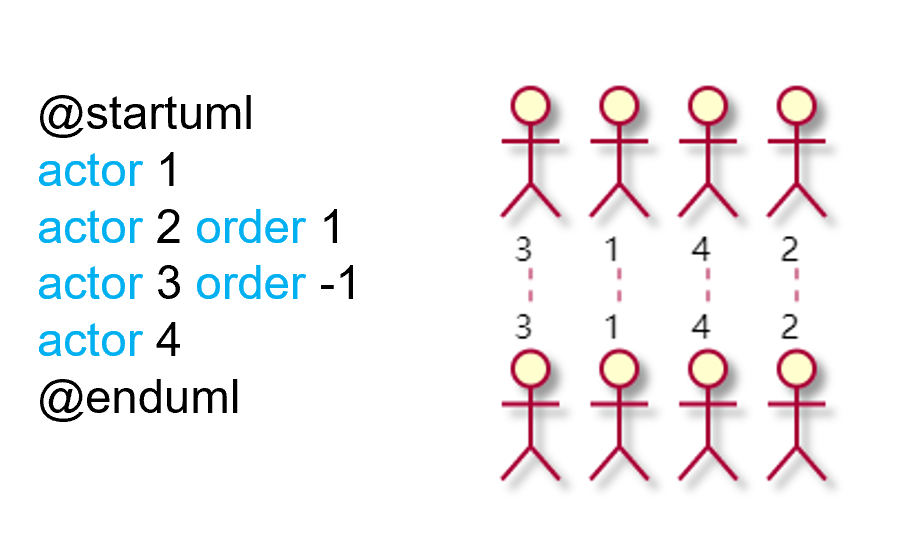

更改参与者的顺序：采用关键字order，order后可以跟负数。

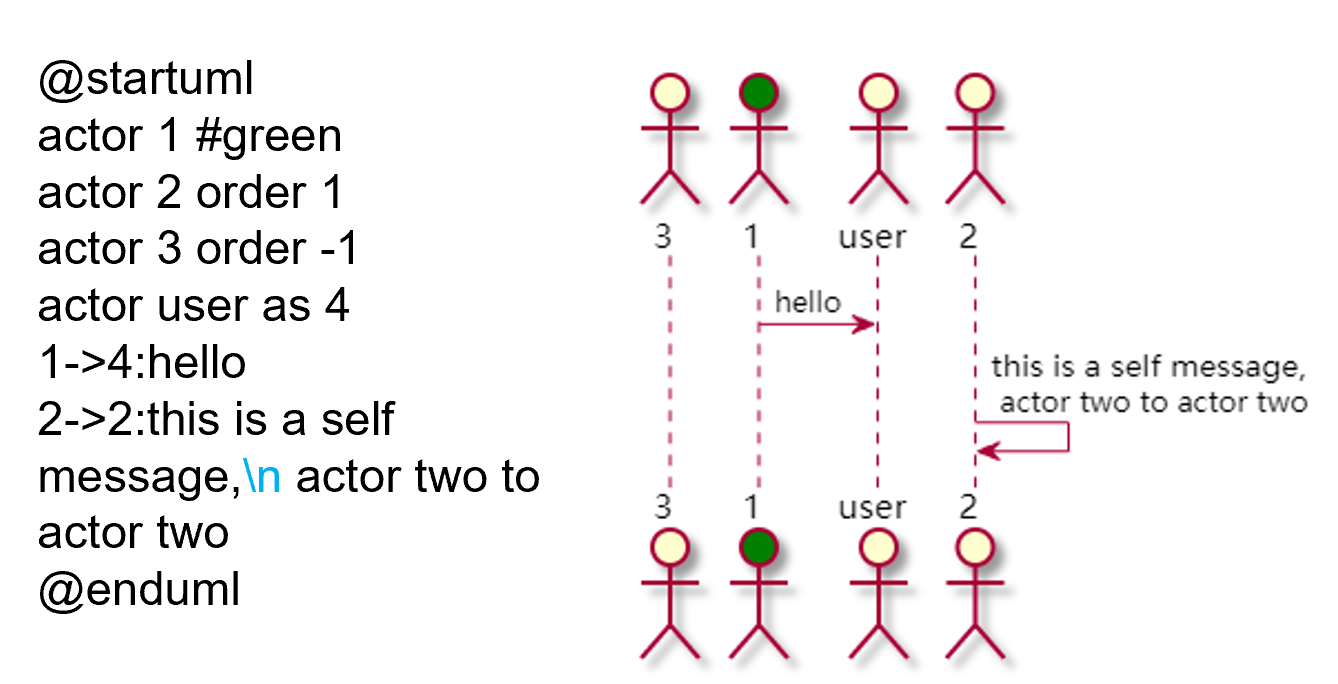

参与者给自己发消息：用\n表示换行。

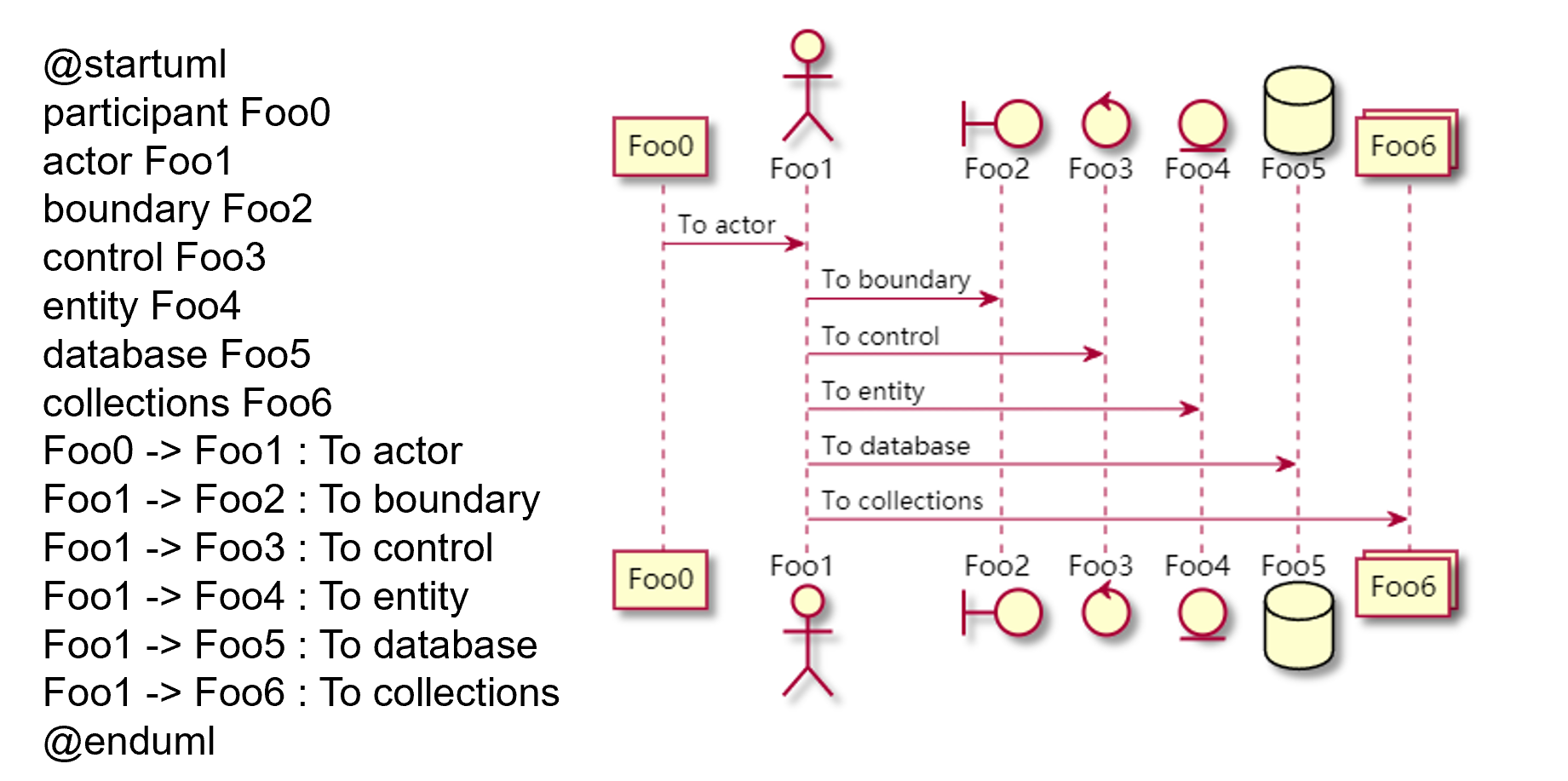

参与者：participant、actor、 boundary、control、entity、database

参与者中使用非字母符号：要加双引号
重命名参与者：使用关键字as
参与者图标的背景色:在参与者名称之后加#COLOR ，可以是RGB值，可以是颜色名

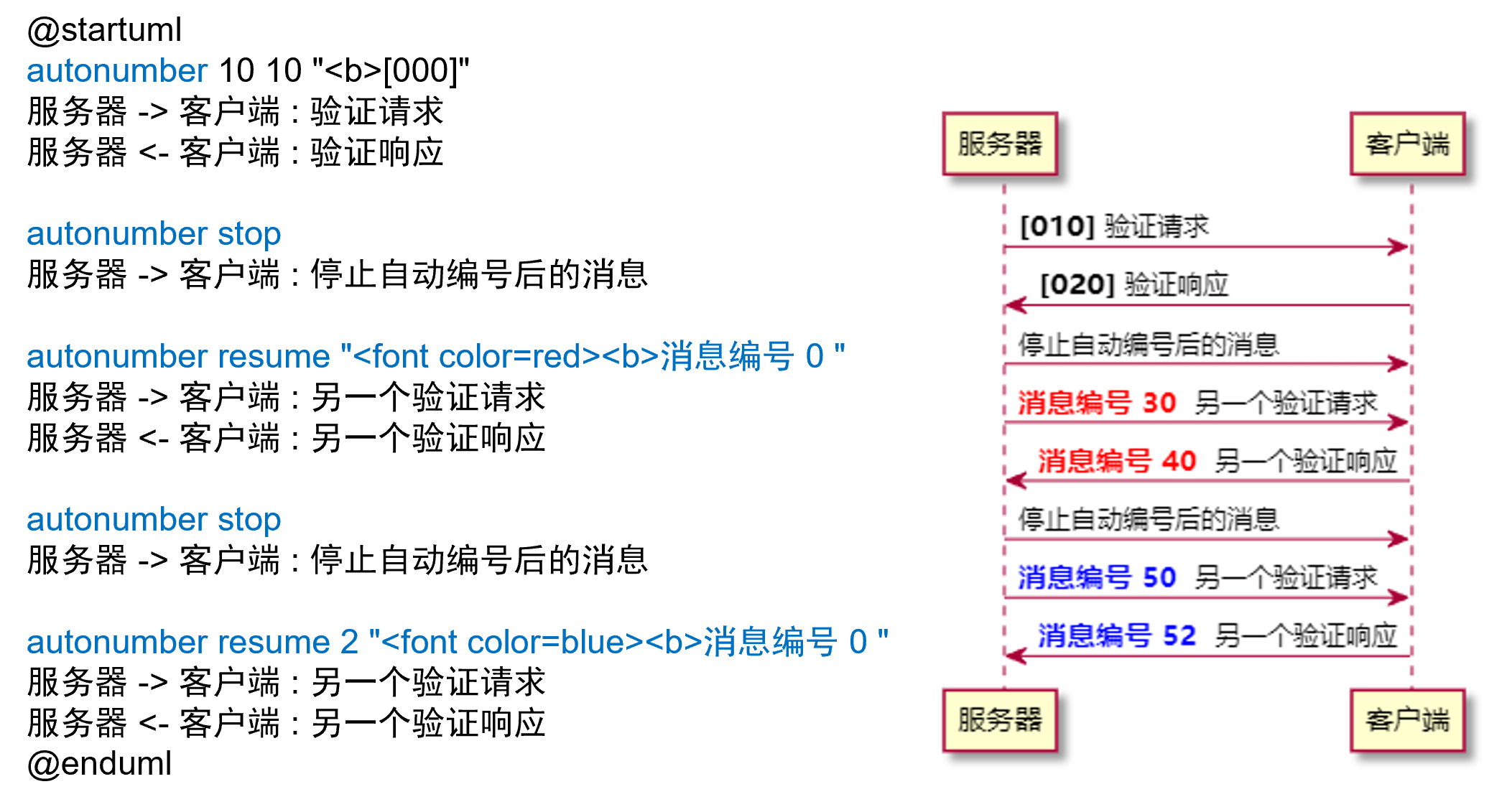

消息自动编号：
- autonumber 从 1 开始对消息自动编号
- autonumber START 从 START 开始对消息自动编号
- autonumber START INCREMENT 从 START 开始，按增量 INCREMENT 对消息自动编号

编号格式:在自动编号语句之后的双引号内指定格式
- 由 Java 的 DecimalFormat 类实现：主要靠 # 和 0 两种占位符号来指定数字长度
- 可以用 HTML 标签来制定格式, 如<font color=red>

暂停、继续使用自动编号
- autonumber stop
- autonumber resume increment format

PlantUML 画时序图- 常用的HTML 标签

- <b> 加粗文本
- <u> 或 <u:#AAAAAA> 或 <u:colorName> 用来加下划线
- <i> 斜体
- <s> 或 <s:#AAAAAA> 或 <s:colorName> 用来加删除线
- <w> 或 <w:#AAAAAA> 或 <w:colorName> 用来加波浪线
- <color:#AAAAAA> 或 <color:colorName> 用来设置文本颜色
- <back:#AAAAAA> 或 <back:colorName> 用来设置背景色
- <size:nn> 设置字体大小
- <img src="file"> 或 <img:file> 用来添加图片，图片文件必须是可以访问得到才行。
- <img src="http://url"> 或 <img:http://url> 用来添加一个互联网图片

表示一条丢失的消息：末尾加 x
让箭头只有上半部分或者下半部分：

将 < 和 > 替换成 \ 或者 /

细箭头：将箭头标记写两次 (如 >> 或 //)
虚线箭头：用 -- 替代 -
箭头末尾加圈：->o
双向箭头：<->

4. 消息的延迟和消息间空间

消息延迟
- 用... 来表示延迟
- 并且还可以给延迟添加注释，如...5 minutes latter...
空间
- 用|||增加空间
- 指定增加像素的数量，||100||

5. 组合消息

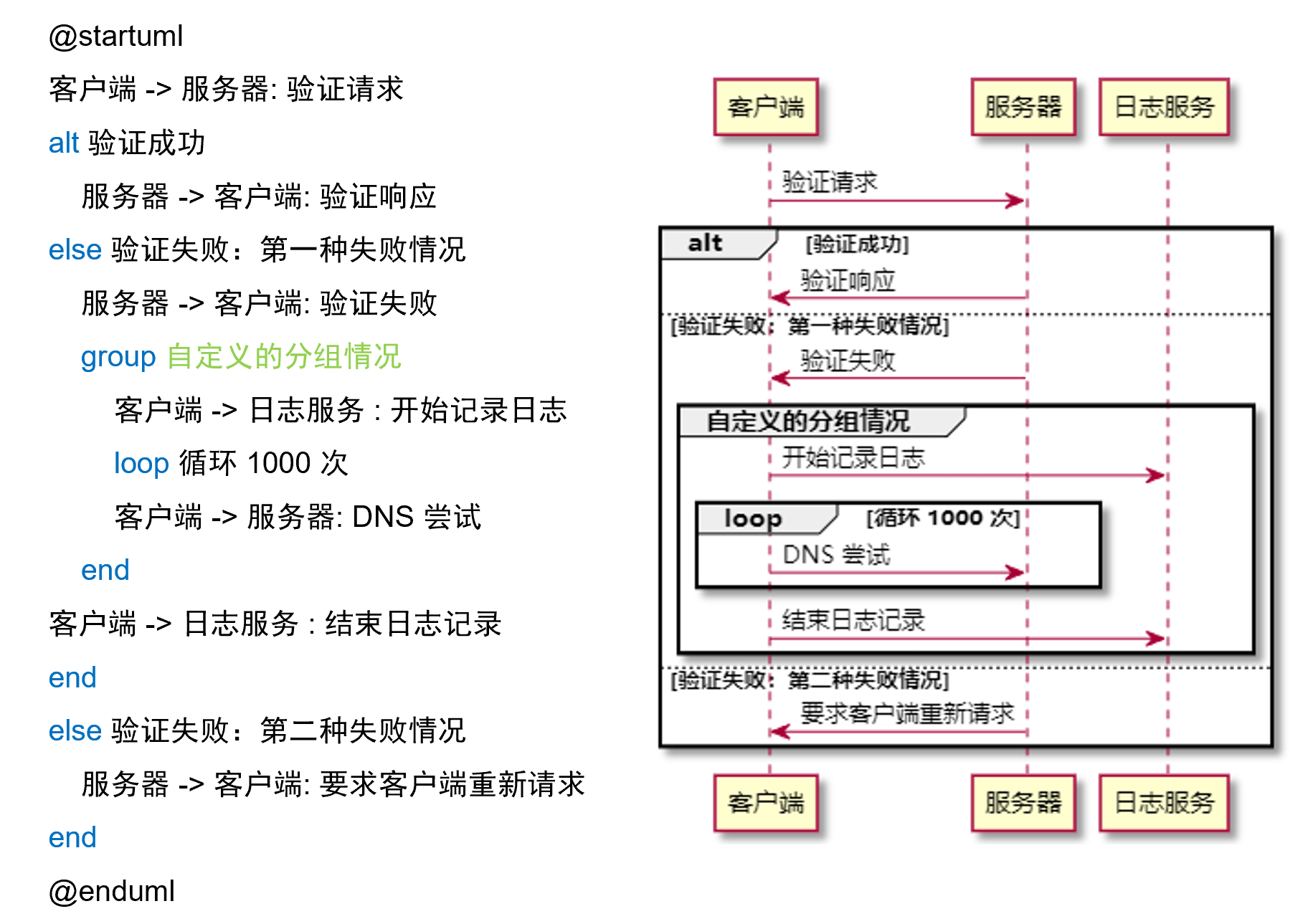

组合消息

- alt/else------多消息间互斥的选择
- opt------包含一个可能发生或不发生的序列
- loop------循环
- par------并行
- break------中断
- critical------关键
- group, 这个关键词后面的文字会作为组名显示在图形上
- end用来结束分组。

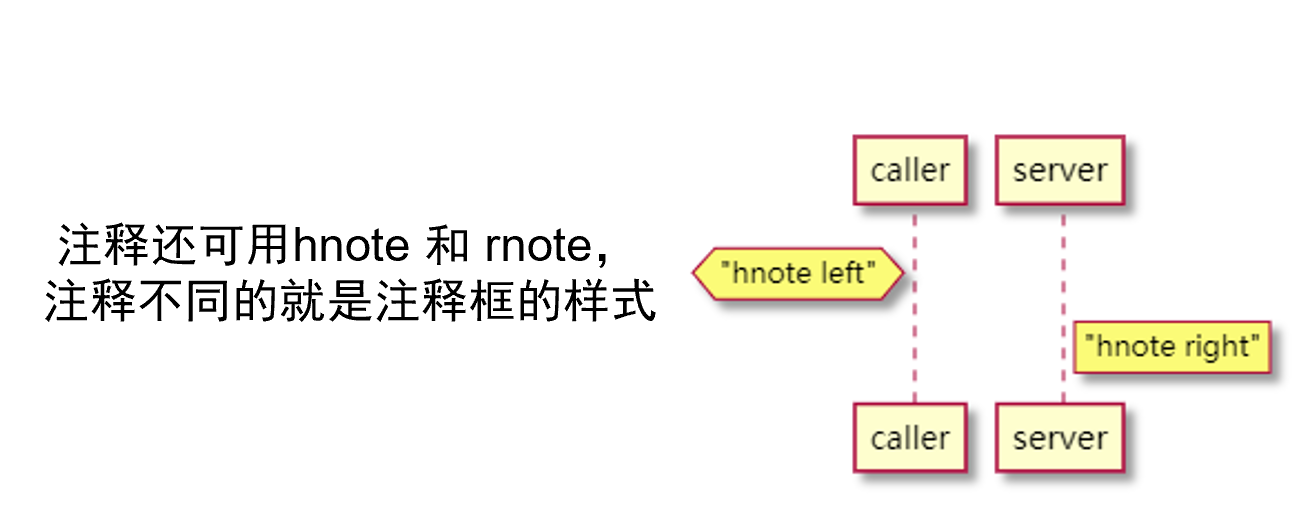

6. 消息注释

简单注释
- 单行注释：在消息后加note left:, note right:
- 多行注释：note left(right)

......

end note

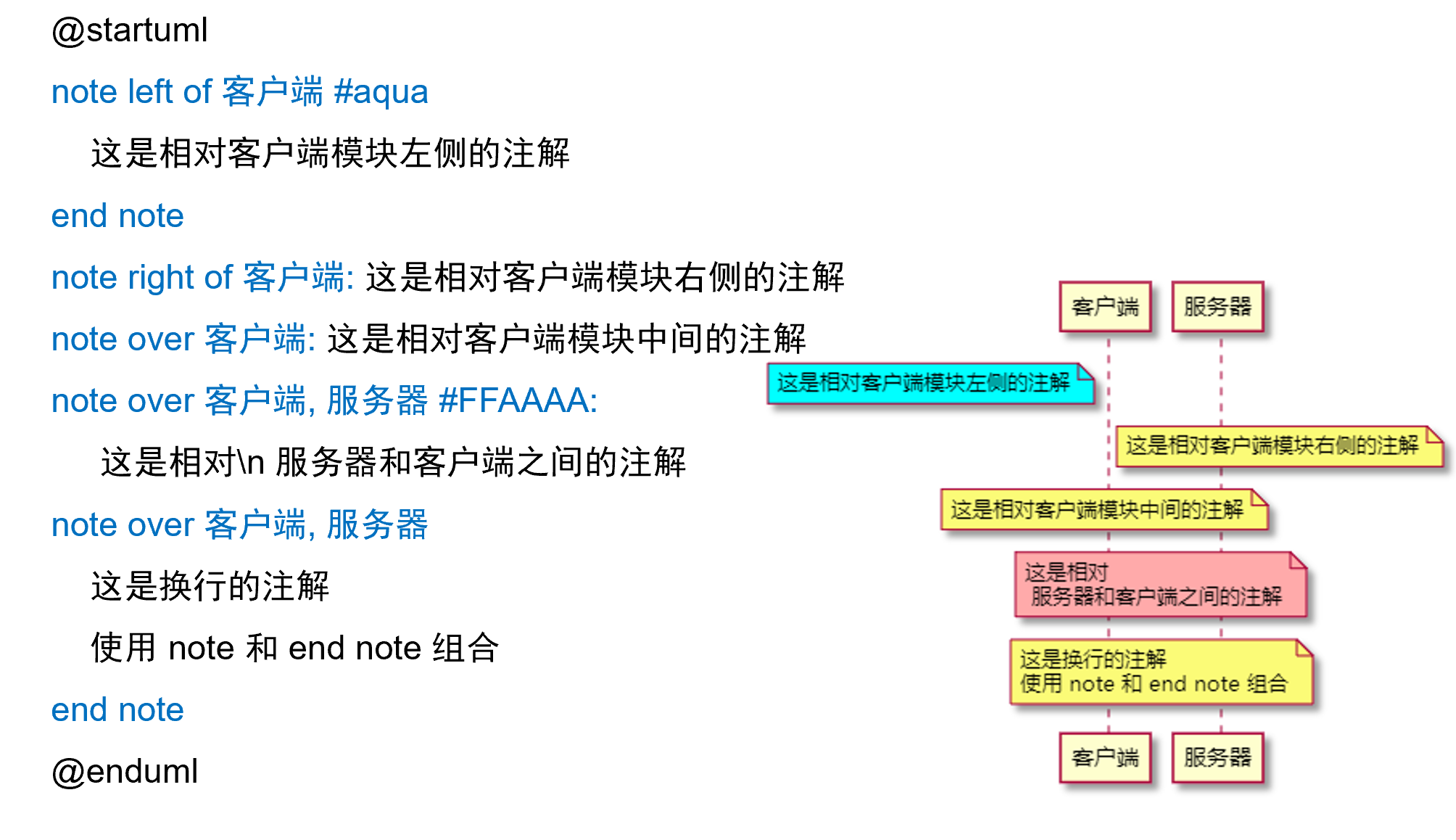

在节点的相对位置添加注释
- note left(right) of :
- note over a,b,c....:
注释的个性设置
- 在note语句后加#COLOR设置颜色。

7. 生命线

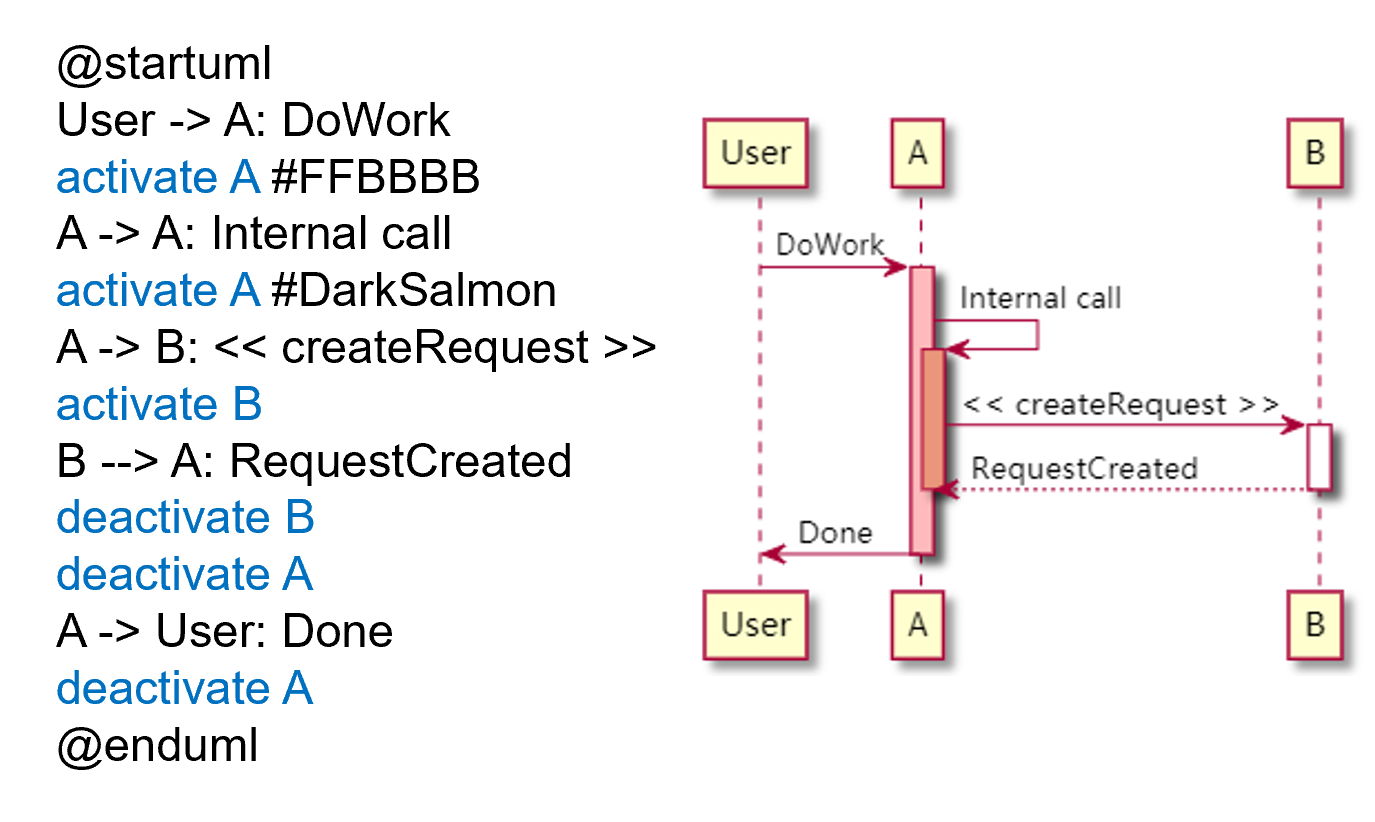

生命线的激活和撤销
- activate
- deactivate
生命线的终结
- destroy ------表示一个参与者的生命线的终结
生命线的嵌套

还可以给生命线添加颜色

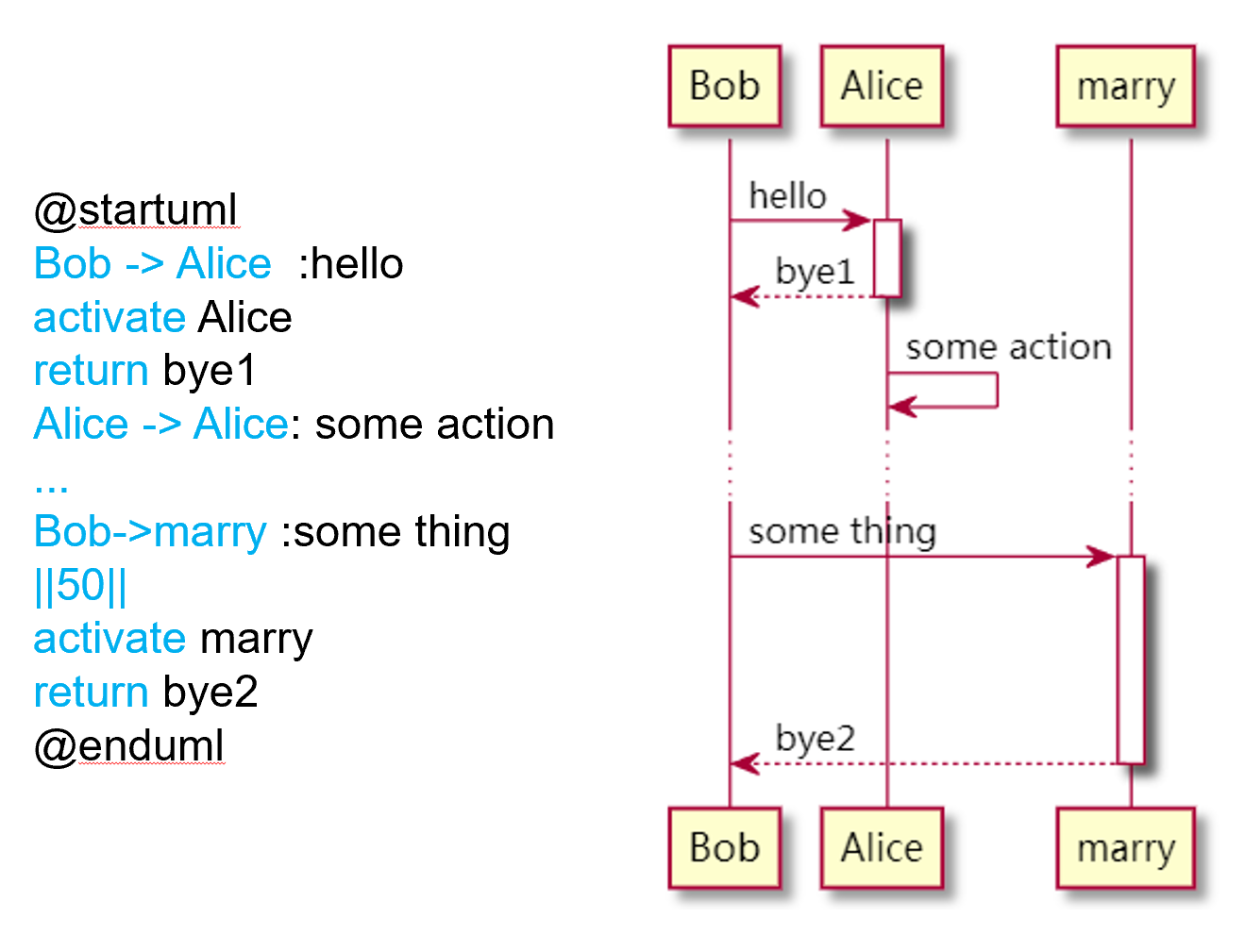

返回消息，return

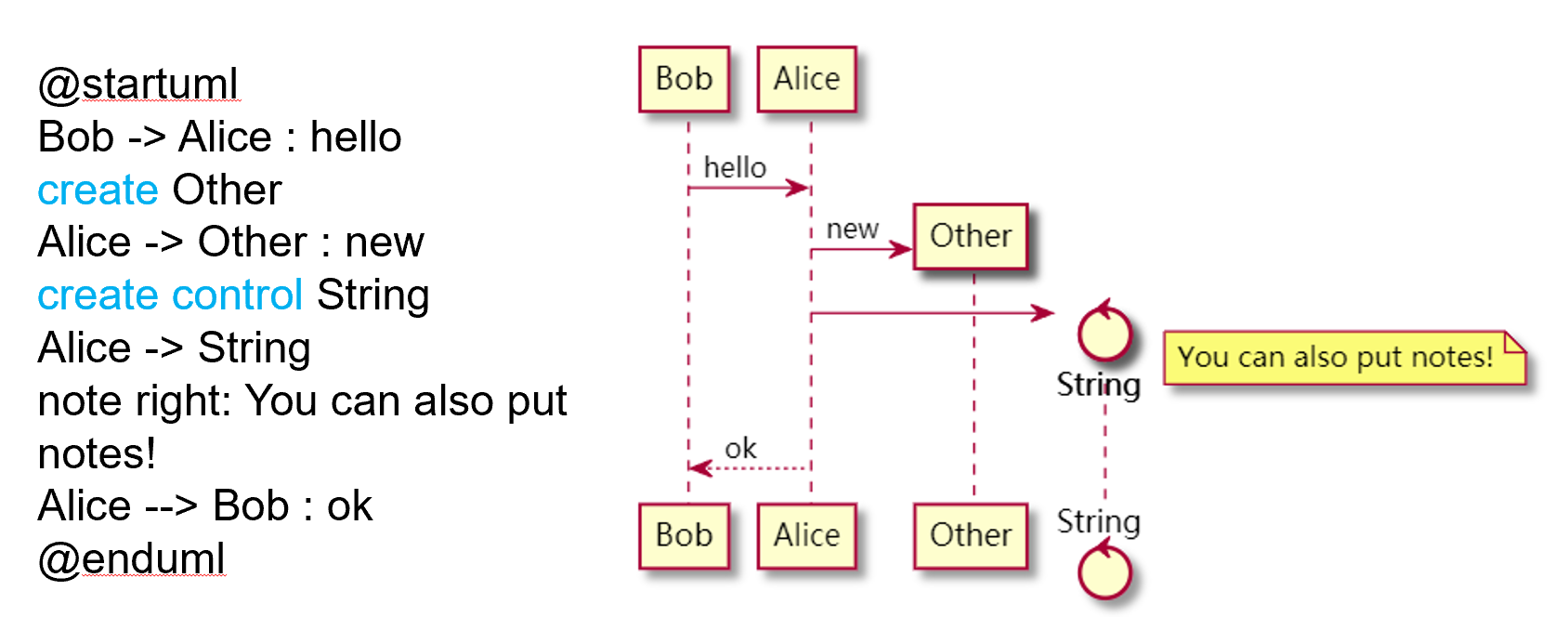

8. 创建参与者，进入和发出消息

9. 其他样式

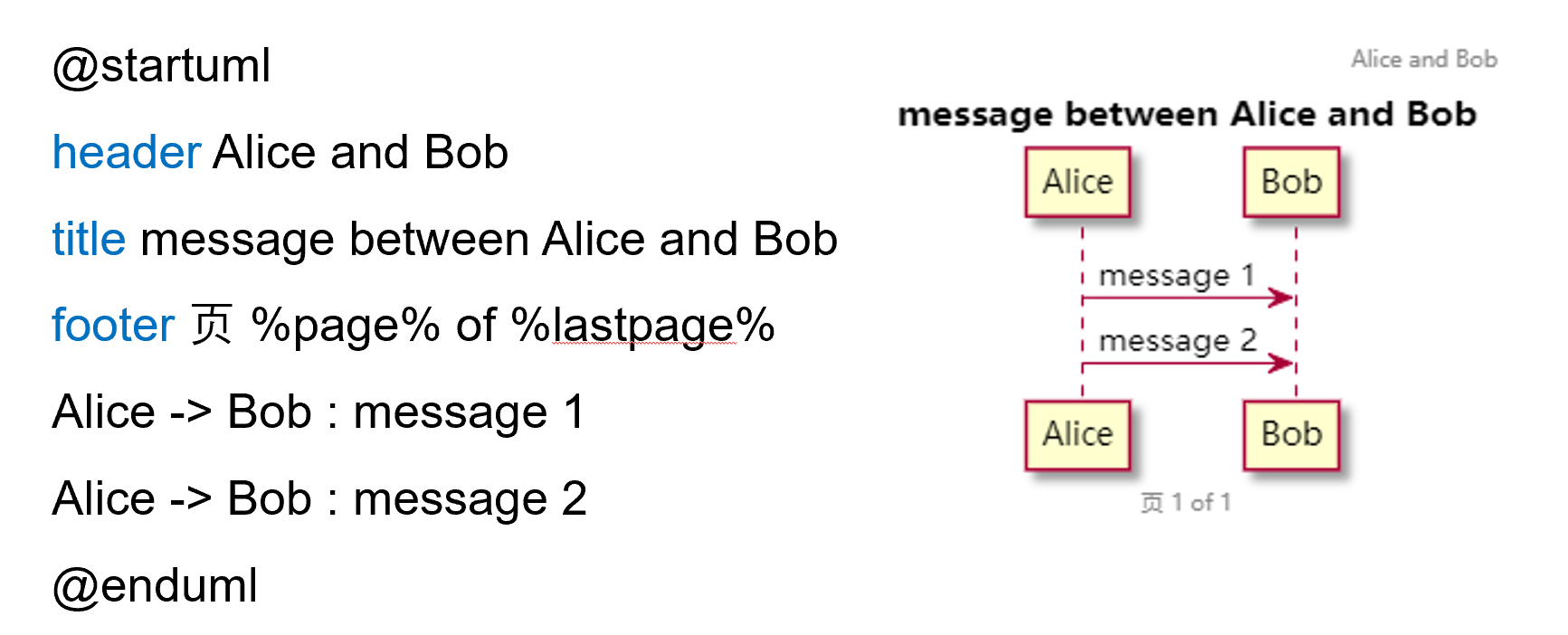

- header,title,footer
- 分隔符
  - 用 == 关键词将图表分割多个步骤

- 其他：newpage

- 包裹参与者
  *
  - 使用box和end box画盒子将子将参与者包裹起来
  - 还可以在 box 关键字之后添加标题或者背景颜色
- 移除脚注------hide footbox
- 填充区设置
  *
  - skinparam ParticipantPadding 30
  - skinparam BoxPadding 100

- skinparam
- 可以使用HTML标签来格式化文本
