博途中用 SCL 实现 T 触发器

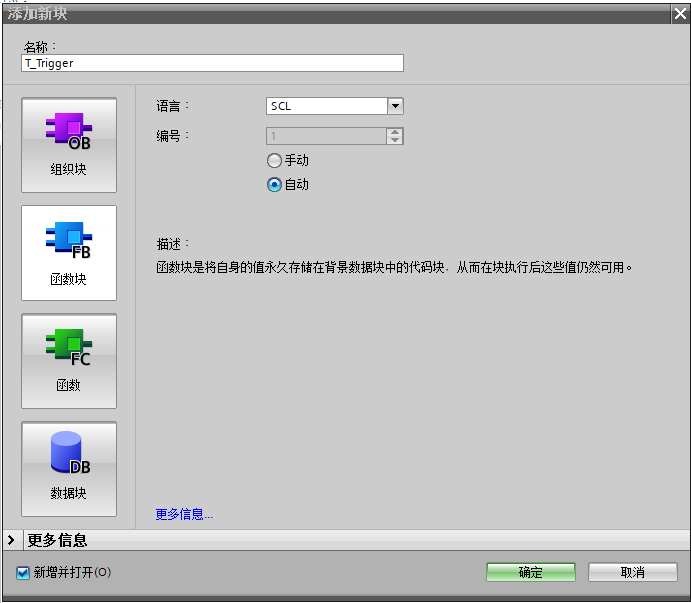

点击 "添加新块" 创建一个 FB 块，语言选择 SCL，块名称为 T_Trigger .

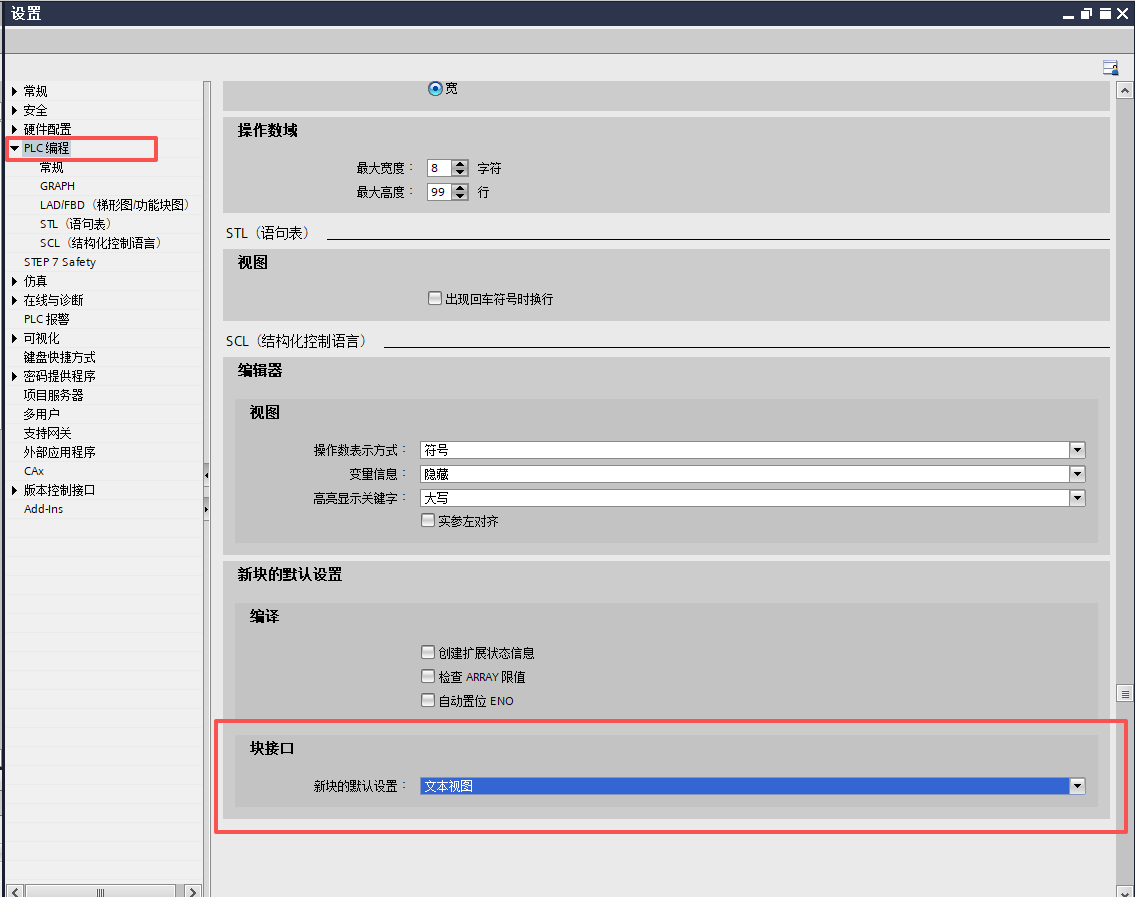

按下图的设置，将变量声明编辑器从表格视图改成文本视图

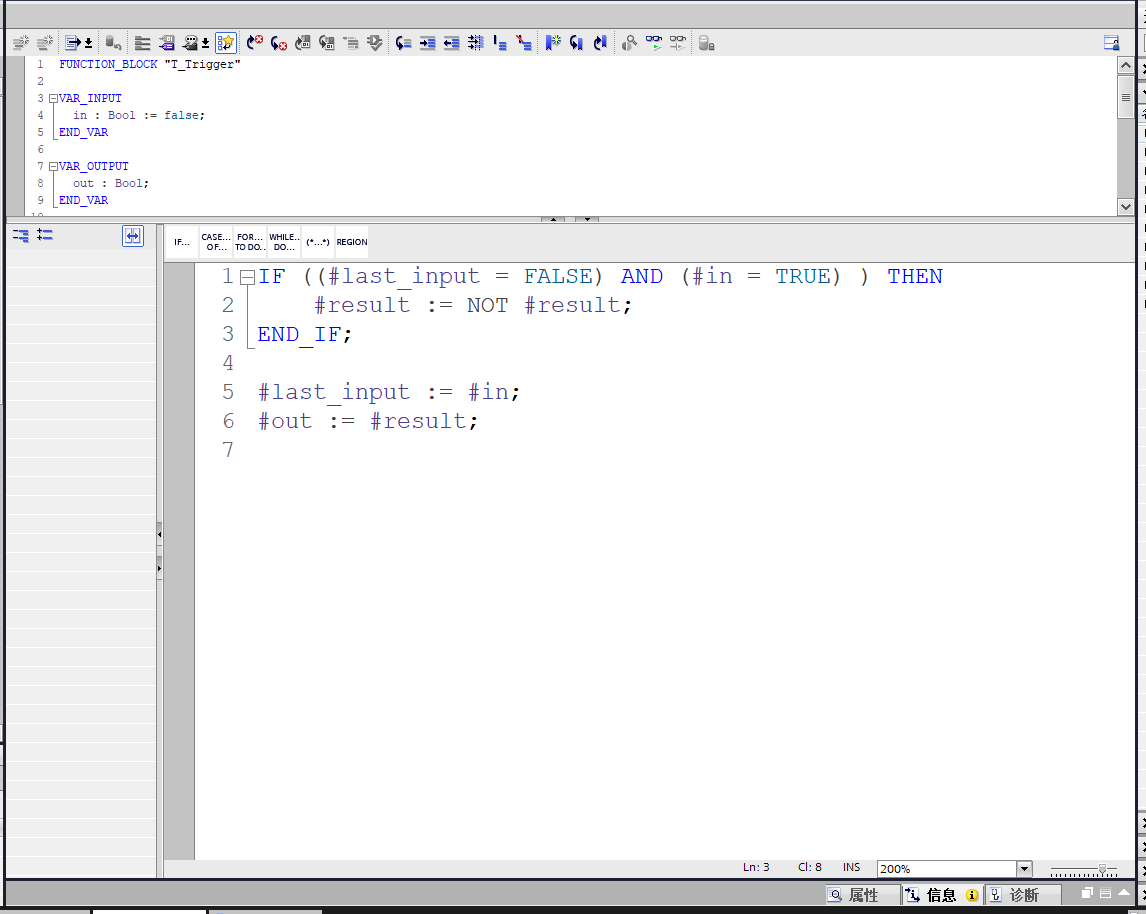

打开新建的块，编辑器界面如下图所示

在上方的变量声明编辑框中输入如下内容

FUNCTION_BLOCK "T_Trigger"

VAR_INPUT
  in : Bool := false;
END_VAR

VAR_OUTPUT
  out : Bool;
END_VAR

VAR_IN_OUT

END_VAR

VAR
  last_input : Bool := false;
  result : Bool := false;
END_VAR

VAR_TEMP

END_VAR

VAR CONSTANT

END_VAR

在下方的逻辑编辑框中输入如下内容

IF ((#last_input = FALSE) AND (#in = TRUE) ) THEN
    #result := NOT #result;
END_IF;

#last_input := #in;
#out := #result;

不需要手动创建 DB 块，博途会自动根据你在变量声明编辑框中输入的内容生成

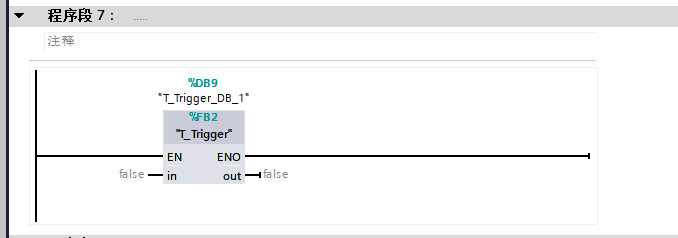

然后就可以拖动到程序段中使用

输入端每产生一个上升沿，输出端的值就会翻转一次。
