React + ECharts 多图表联动实战：从零实现 Tooltip 同步与锁定功能

React + ECharts 进阶：优雅实现"带记忆"的多图联动与 Tooltip 点击锁定

前言

在开发复杂的数据看板时，我们经常会遇到这样的痛点：

1. 联动难：虽然 ECharts 自带 connect，但它只能同步悬停，无法自定义复杂的交互逻辑。
2. 看数难：鼠标一旦移开，Tooltip 消失。想对比两个相距较远的点？甚至想截图保存当前数据状态？难如登天。
3. 视觉乱：多图联动时，所有图表同时弹出 Tooltip，画面瞬间被密密麻麻的浮层塞满。

今天我将分享一个基于 React Context + ECharts 手动派发 Action 的方案，实现多表同步悬停、点击锁定数据点、智能 Tooltip 显示等高阶交互功能。

---

🚀 核心交互预览

• 全场同步：鼠标在 A 图滑过，B、C、D 图的指示线（AxisPointer）精准同步。
• 点击锁定：点击某一数据点，所有图表进入"锁定模式"，即便鼠标移走，数据依然停留在那一刻，方便深度对比。
• 智能激活：只有当前鼠标所在的图表（Active Chart）才显示详细浮层，其他图表保持简洁，仅保留指示线。

👉 交互 Demo 展示

---

一、 为什么不直接用 echarts.connect？

ECharts 官方提供的 connect 能够满足 80% 的联动场景。但剩下的 20%（比如我们要实现的"点击锁定"），官方 API 就显得捉襟见肘了。

本方案的优势：

• 高度受控：所有图表的状态（选中索引、激活状态）全部收拢在 React State 中。
• 交互定制：可以自由定义"解锁"逻辑（如点击空白、鼠标再次进入时自动解锁）。
• 性能优异：通过 Ref 和 dispatchAction 精准控制图表更新，避免了因 setOption 导致的频繁重绘。

---

二、 架构设计：给图表装上"指挥部"

我们采用 Context + Provider 模式。所有图表组件都是"订阅者"，指挥部（Context）负责分发指令。

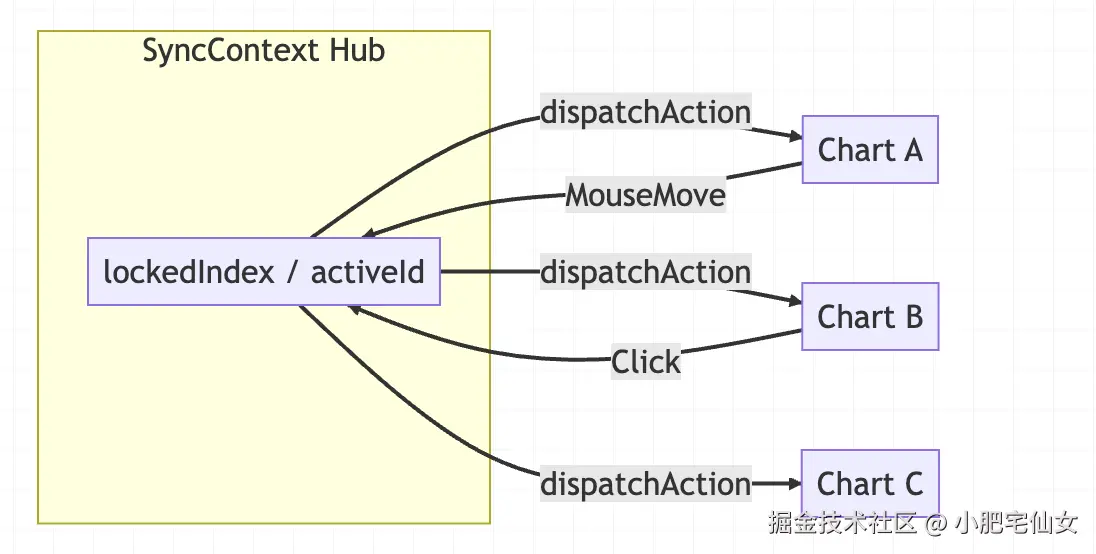

1. 逻辑分发图

这里的核心是单向数据流：

2. 定义通讯协议

codeTypeScript

interface SyncContext {
  lockedIndex: number | null;   // "锁定"的索引：一旦确定，全场静止
  hoverIndex: number | null;    // "悬停"的索引：随鼠标起舞
  activeChartId: string | null; // 谁是当前的"指挥官"：只有它能显示气泡
}

---

三、 核心代码实现

1. 夺回控制权：禁用自动触发

要实现手动联动，首先要关掉 ECharts 默认的鼠标响应。

codeJavaScript

tooltip: {
  trigger: "axis",
  triggerOn: "none",      // 重点：禁用默认的自动触发，改由代码接管
  showContent: isActive,  // 只有被激活的图表才显示气泡内容
},

2. 时空转换：像素坐标到数据索引

如何知道鼠标指在哪个点？我们需要把屏幕上的像素点"翻译"成数据的 index。

// 使用 zr (ZRender) 监听，比普通图表事件更灵敏
zr.on("mousemove", (params) => {
  if (lockedIndexRef.current !== null) return; // 锁定状态下不响应悬停

  const pointInPixel = [params.offsetX, params.offsetY];
  if (chart.containPixel("grid", pointInPixel)) {
    // 关键：将像素坐标转换为数据坐标
    const pointInGrid = chart.convertFromPixel({ seriesIndex: 0 }, pointInPixel);
    const xIndex = Math.round(pointInGrid[0]); // 获取数据索引

    setHoverIndex(xIndex);
    setActiveChartId(id);
  }
});

3. 精准打击：使用 dispatchAction

这是实现联动的"魔法棒"。我们不通过 setOption 改数据，而是直接向图表发送动作指令。

useEffect(() => {
  const chart = instanceRef.current;
  if (!chart) return;

  // 优先级：锁定索引 > 悬停索引
  const targetIndex = lockedIndex !== null ? lockedIndex : hoverIndex;
  const isActive = activeChartId === id;

  if (targetIndex !== null) {
    // 1. 同步坐标轴指示线 (所有图表同步)
    chart.dispatchAction({
      type: "updateAxisPointer",
      seriesIndex: 0,
      dataIndex: targetIndex,
    });

    // 2. 控制气泡显示 (仅激活图表显示)
    if (isActive) {
      chart.dispatchAction({ type: "showTip", dataIndex: targetIndex });
    } else {
      chart.dispatchAction({ type: "hideTip" });
    }
  }
}, [lockedIndex, hoverIndex, activeChartId]);

---

四、 进阶优化（避坑指南）

1. 解决 React 闭包陷阱

在 zr.on 的异步回调中，直接访问 lockedIndex 拿到的是组件初次渲染时的旧值。
方案：引入 useRef 实时同步状态，确保回调函数永远能拿到"现在"的值。

const lockedIndexRef = useRef(lockedIndex);
useEffect(() => {
  lockedIndexRef.current = lockedIndex; // 同步 ref
}, [lockedIndex]);

2. 极致性能：防止配置重载

频繁切换 showContent 可能会触发 ECharts 内部的重绘逻辑。
方案 ：在组件内部维护一个 tooltipStateRef，只有当激活状态真正发生切换时，才调用 chart.setOption。

3. 视觉反馈优化

为了增强交互感，我在外层容器使用了 Tailwind 动态类名：

// 当锁定发生时，外层边框发光提醒
className={`transition-all duration-300 ${
  lockedIndex !== null ? "border-indigo-500 shadow-indigo-500/20" : "border-transparent"
}`}

---

五、 总结

这套方案的核心思想是：将 ECharts 的内部状态"外部化" 。

通过 React 控制 ECharts 的 dispatchAction，我们不仅实现了多表联动和点击锁定，更重要的是，我们为数据图表赋予了"记忆"和"主从关系"。

这种"受控图表"的思路可以轻易扩展到：

• 多维数据刷选 (Brush) 同步
• 时间轴缩放 (DataZoom) 同步
• 多维度对比 的持久化展示

如果你正在开发高性能的可视化大屏，不妨尝试这套方案，它会让你的看板交互瞬间提升一个档次。

---

作者注：文中代码片段为核心逻辑，完整实现需要配合 Context.Provider。如果在开发过程中遇到坐标转换偏移、多图同步延迟等细节问题，欢迎在评论区交流讨论！
