C# WPF 折线图制作（可以连接数据库）

一、项目核心信息

1. 技术栈

• 框架：WPF（Windows Presentation Foundation）

• 数据存储：SQLite + SqlSugar（ORM 框架）

• 图表展示：LiveCharts.Wpf（开源图表库）

• 功能定位：可视化展示年度销量数据，支持动态追加月度数据并持久化到数据库。

2. 核心文件说明

文件 / 类	作用
SalesRecord.cs	销量数据实体类，映射 SQLite 中的 SalesRecord 表
DbHelper.cs	数据库操作工具类，封装 SqlSugar 连接、建表、数据增查逻辑
UCLineChart.xaml	折线图用户控件布局，包含图表容器和追加数据按钮
UCLineChart.xaml.cs	图表逻辑处理，包括数据初始化、图表渲染、动态追加数据等核心逻辑

3.项目结构梳理

LineChart2/
├─ DbHelper.cs          // Sugar ORM数据库操作封
├─ SalesRecord.cs       // 销量数据实体类
├─ UCLineChart.xaml        // 折线图用户控件XAML
├─ UCLineChart.xaml.cs     // 折线图逻辑（整合数据库）
├─ MainWindow.xaml         // 主窗口
└─ SalesData.db            // SQLite数据库文件（运行后生成）

二、核心代码解析与使用示例

1. 数据库层使用

（1）SalesRecord 实体（数据映射）

// 核心特性说明
[SugarTable("SalesRecord")] // 指定数据库表名
public class SalesRecord
{
    [SugarColumn(IsPrimaryKey = true, IsIdentity = true)] // 主键+自增
    public int Id { get; set; }
​
    [SugarColumn(ColumnName = "Year")] // 映射数据库字段名（可选，默认属性名）
    public int SalesYear { get; set; } // 年份
​
    public int Month { get; set; } // 月份（1-12）
    public double SalesValue { get; set; } // 销量值
    public DateTime CreateTime { get; set; } = DateTime.Now; // 数据创建时间
}

使用示例：创建一条 2024 年 6 月的销量数据

var newRecord = new SalesRecord
{
    SalesYear = 2024,
    Month = 6,
    SalesValue = 180.5 // 销量值支持小数，图表会自动格式化
};

（2）DbHelper 工具类（数据库操作）

核心功能 1：初始化数据库连接

// 静态构造函数自动初始化，无需手动调用
// 数据库文件路径：程序运行目录/SalesData.db
// 关键配置：自动关闭连接、从特性读取主键配置

核心功能 2：数据操作封装（使用示例）

// 1. 批量插入数据（初始化默认数据时使用）
var defaultData = new List<SalesRecord>
{
    new SalesRecord { SalesYear = 2024, Month = 1, SalesValue = 120 },
    new SalesRecord { SalesYear = 2024, Month = 2, SalesValue = 150 }
};
DbHelper.BatchInsertSalesData(defaultData.ToArray());
​
// 2. 插入单条数据并返回自增ID
int newId = DbHelper.InsertSalesData(newRecord);
Console.WriteLine($"新增数据ID：{newId}");
​
// 3. 查询指定年份数据
List<SalesRecord> 2024Data = DbHelper.GetSalesDataByYear(2024);
foreach (var item in 2024Data)
{
    Console.WriteLine($"{item.Month}月销量：{item.SalesValue}");
}
​
// 4. 查询所有数据
List<SalesRecord> allData = DbHelper.GetAllSalesData();

2. 图表层使用

（1）XAML 布局（UCLineChart.xaml）

<!-- 核心图表控件配置 -->
<lvc:CartesianChart x:Name="chart"
                    Series="{Binding SeriesCollection}"
                    LegendLocation="Top"
                    Background="White">
    <!-- Y轴：销量（件），格式化显示整数 -->
    <lvc:CartesianChart.AxisY>
        <lvc:Axis Title="销量（件）"
                  LabelFormatter="{Binding YFormatter}"
                  Foreground="#333333"/>
    </lvc:CartesianChart.AxisY>
    <!-- X轴：月份，绑定标签数组 -->
    <lvc:CartesianChart.AxisX>
        <lvc:Axis Title="月份"
                  Labels="{Binding Labels}"
                  Foreground="#333333"/>
    </lvc:CartesianChart.AxisX>
</lvc:CartesianChart>

（2）图表逻辑（UCLineChart.xaml.cs）

核心功能 1：初始化图表数据（从数据库加载）

private void InitChartDataFromDb()
{
    SeriesCollection = new SeriesCollection();
    var allSalesData = DbHelper.GetAllSalesData();
​
    // 无数据时初始化默认数据
    if (!allSalesData.Any())
    {
        InitDefaultDataAndWriteToDb(); // 写入2023/2024年1-5月默认数据
        allSalesData = DbHelper.GetAllSalesData();
    }
​
    // 按年份分组构建折线
    var groupedData = allSalesData.GroupBy(r => r.SalesYear);
    foreach (var group in groupedData)
    {
        int year = group.Key;
        var values = group.OrderBy(r => r.Month).Select(r => r.SalesValue).ToList();
​
        // 创建折线系列（不同年份区分样式）
        LineSeries series = new LineSeries
        {
            Title = $"{year}年",
            Values = new ChartValues<double>(values),
            LineSmoothness = 0.3, // 折线平滑度
            StrokeThickness = 2, // 线条粗细
            PointGeometrySize = 8 // 数据点大小
        };
​
        // 样式区分：2024年蓝色圆形，2023年红色方形
        series.Stroke = year == 2024 ? Brushes.DodgerBlue : Brushes.OrangeRed;
        series.PointForeground = year == 2024 ? Brushes.DodgerBlue : Brushes.OrangeRed;
        series.PointGeometry = year == 2024 ? DefaultGeometries.Circle : DefaultGeometries.Square;
​
        SeriesCollection.Add(series);
    }
​
    // 构建X轴标签（1-当前最大月份）
    _currentMaxMonth = allSalesData.Max(r => r.Month);
    Labels = Enumerable.Range(1, _currentMaxMonth).Select(m => $"{m}月").ToArray();
}

核心功能 2：动态追加数据（按钮点击事件）

private void BtnAddData_Click(object sender, RoutedEventArgs e)
{
    // 1. 月份自增
    _currentMaxMonth++;
    int newMonth = _currentMaxMonth;
​
    // 2. 生成随机销量（100-200）
    double sales2024 = _random.Next(100, 200);
    double sales2023 = _random.Next(100, 200);
​
    // 3. 写入数据库（持久化）
    DbHelper.InsertSalesData(new SalesRecord { SalesYear = 2024, Month = newMonth, SalesValue = sales2024 });
    DbHelper.InsertSalesData(new SalesRecord { SalesYear = 2023, Month = newMonth, SalesValue = sales2023 });
​
    // 4. 更新图表数据点
    SeriesCollection[0].Values.Add(sales2024); // 2024年系列
    SeriesCollection[1].Values.Add(sales2023); // 2023年系列
​
    // 5. 更新X轴标签（修复数组直接扩容的CS0206错误）
    string[] tempLabels = Labels;
    Array.Resize(ref tempLabels, tempLabels.Length + 1);
    tempLabels[tempLabels.Length - 1] = $"{newMonth}月";
    Labels = tempLabels;
​
    // 6. 刷新UI绑定
    chart.AxisX[0].Labels = Labels;
​
    // 7. 更新按钮文本（追加7月→追加8月...）
    (sender as Button).Content = $"追加{newMonth + 1}月数据";
}

3. 完整使用示例（主窗口集成）

步骤 1：在 MainWindow.xaml 中引用控件

<Window x:Class="LineChart2.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:local="clr-namespace:LineChart2"
        Title="销量折线图" Height="500" Width="800">
    <Grid>
        <!-- 引用自定义折线图控件 -->
        <local:UCLineChart/>
    </Grid>
</Window>

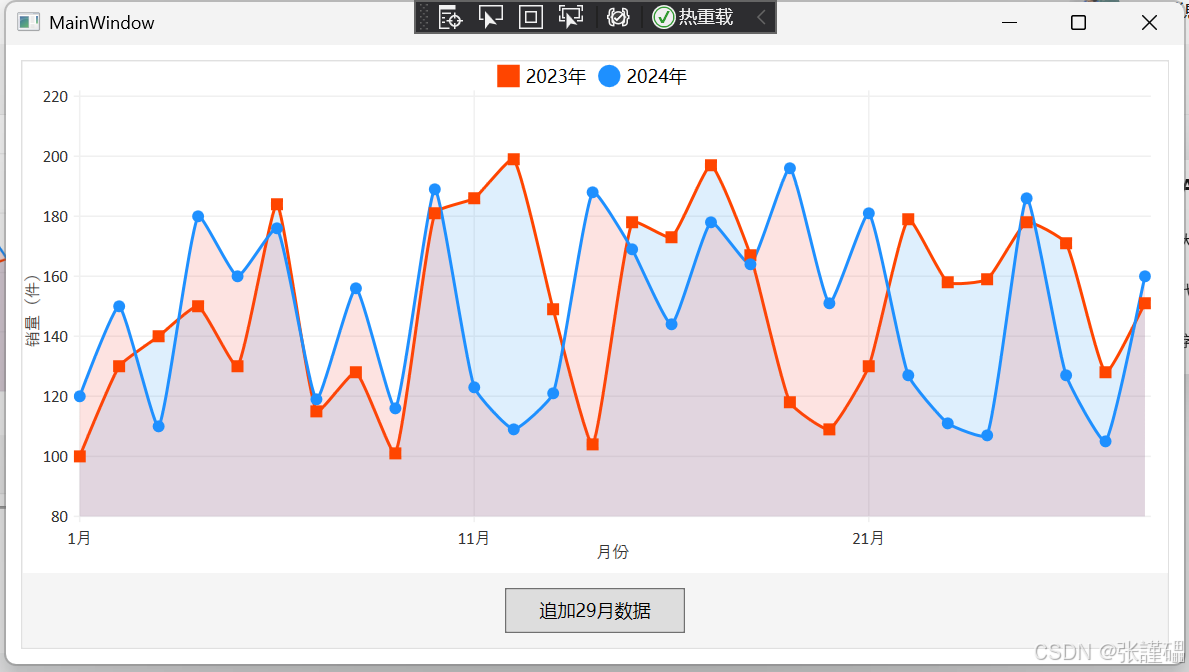

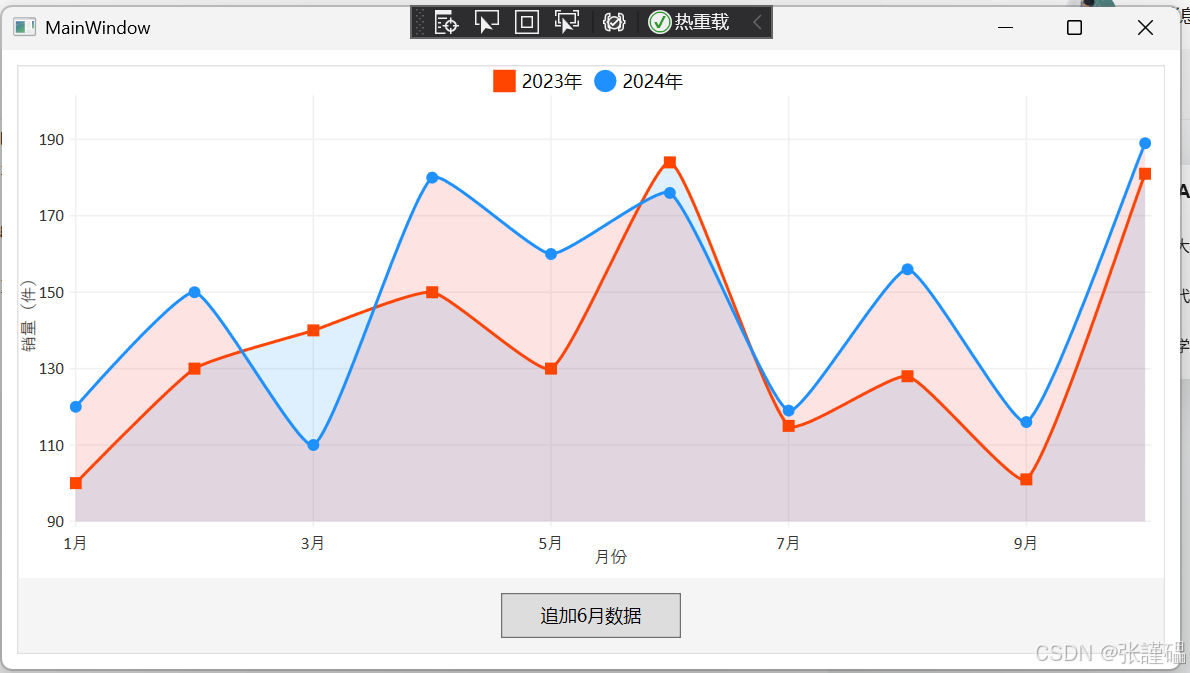

步骤 2：运行效果

1. 首次运行：

   • 自动创建 SalesData.db 数据库文件；

   • 写入 2023/2024 年 1-5 月默认数据；

   • 图表显示两条折线（2023 年红色方形点，2024 年蓝色圆形点），X 轴标签为 "1 月 - 5 月"。

2. 点击 "追加 6 月数据" 按钮：

   • 数据库新增 2023/2024 年 6 月随机销量数据；

   • 图表自动追加 6 月数据点，X 轴标签更新为 "1 月 - 6 月"；

   • 按钮文本变为 "追加 7 月数据"，重复点击可继续追加后续月份。

三、环境配置与依赖

1. NuGet 包安装

包名	版本（建议）	作用
SqlSugarCore	5.1.4.100	SQLite 数据库 ORM 操作
System.Data.SQLite	1.0.118	SQLite 数据提供程序
LiveCharts.Wpf	0.97.0	WPF 图表展示核心库
LiveCharts	0.97.0	LiveCharts 基础核心库

2. 安装命令（Package Manager Console）

Install-Package SqlSugarCore -Version 5.1.4.100
Install-Package System.Data.SQLite -Version 1.0.118
Install-Package LiveCharts.Wpf -Version 0.97.0

四、扩展与定制示例

1. 定制折线样式

修改 InitChartDataFromDb 中 LineSeries 的配置：

LineSeries series = new LineSeries
{
    Title = $"{year}年",
    Values = new ChartValues<double>(values),
    LineSmoothness = 0.8, // 更平滑的折线（0-1）
    StrokeThickness = 3, // 加粗线条
    PointGeometrySize = 10, // 放大数据点
    Fill = Brushes.LightBlue // 折线下方填充颜色（2024年）
};
// 自定义颜色（如2025年用绿色三角形）
if (year == 2025)
{
    series.Stroke = Brushes.Green;
    series.PointForeground = Brushes.Green;
    series.PointGeometry = DefaultGeometries.Triangle;
}

2. 扩展多年份数据

在 InitDefaultDataAndWriteToDb 中添加 2025 年数据：

// 2025年1-5月数据
double[] sales2025 = { 110, 140, 160, 170, 190 };
for (int i = 0; i < sales2025.Length; i++)
{
    defaultData.Add(new SalesRecord
    {
        SalesYear = 2025,
        Month = i + 1,
        SalesValue = sales2025[i]
    });
}

3. 限制最大月份（仅展示 12 个月）

修改 BtnAddData_Click 事件：

private void BtnAddData_Click(object sender, RoutedEventArgs e)
{
    if (_currentMaxMonth >= 12)
    {
        MessageBox.Show("已追加到12月，无法继续追加！");
        (sender as Button).IsEnabled = false;
        return;
    }
    // 原有追加逻辑...
}

五、常见问题与解决

1. 图表无数据显示

• 检查数据库文件是否生成（程序运行目录 / SalesData.db）；

• 调试 DbHelper.GetAllSalesData() 是否返回数据；

• 确认 SeriesCollection 已赋值且 DataContext = this; 执行。

2. 追加数据后 X 轴标签不更新

• 确保执行 chart.AxisX[0].Labels = Labels; 刷新绑定；

• 检查 Labels 数组扩容逻辑是否正确（必须通过临时变量中转）。

3. 数据库连接失败

• 确认 System.Data.SQLite 包安装完整，适配项目平台（x86/x64/AnyCPU）；

• 检查连接字符串格式：Data Source={dbPath}; 为 SQLite 标准格式，路径无特殊字符。

六、运行流程总结

1. 程序启动 → DbHelper 初始化 SQLite 连接 → 自动创建 SalesRecord 表；

2. UCLineChart 加载 → 从数据库查询数据 → 无数据则写入默认 1-5 月数据；

3. 按年份分组渲染折线图 → 显示 1-5 月销量；

4. 点击追加按钮 → 月份 + 1 → 生成随机销量 → 写入数据库 → 更新图表数据和标签；

5. 重复点击可追加到 12 月，数据持久化到数据库，重启程序后仍能加载历史数据。

七、完整代码

DbHelper.cs

using SqlSugar;
using LineChart2;
using System;
using System.IO;
using System.Linq;
using System.Collections.Generic;
​
namespace LineChart2
{
    public class DbHelper
    {
        // Sugar数据库连接实例（单例）
        public static SqlSugarClient Db { get; private set; }
​
        static DbHelper()
        {
            // 初始化连接
            InitDb();
        }
​
        /// <summary>
        /// 初始化SQLite连接
        /// </summary>
        private static void InitDb()
        {
            // 获取数据库文件路径（项目根目录）
            string dbPath = Path.Combine(AppDomain.CurrentDomain.BaseDirectory, "SalesData.db");
​
            Db = new SqlSugarClient(new ConnectionConfig
            {
                ConnectionString = $"Data Source={dbPath};", // SQLite连接字符串
                DbType = DbType.Sqlite, // 数据库类型
                IsAutoCloseConnection = true, // 自动关闭连接
                InitKeyType = InitKeyType.Attribute // 从特性读取主键/自增配置
            });
​
            // 初始化数据表（不存在则创建）
            Db.CodeFirst.InitTables(typeof(SalesRecord));
​
            // 开启日志（调试用，生产可关闭）
            Db.Aop.OnLogExecuting = (sql, pars) =>
            {
                Console.WriteLine($"SQL：{sql} \r\n参数：{string.Join(",", pars.Select(p => p.ParameterName + "=" + p.Value))}");
            };
        }
​
        #region 销量数据操作封装
        /// <summary>
        /// 批量插入销量数据
        /// </summary>
        public static void BatchInsertSalesData(SalesRecord[] records)
        {
            Db.Insertable(records).ExecuteCommand();
        }
​
        /// <summary>
        /// 插入单条销量数据
        /// </summary>
        public static int InsertSalesData(SalesRecord record)
        {
            return Db.Insertable(record).ExecuteReturnIdentity();
        }
​
        /// <summary>
        /// 根据年份查询销量数据
        /// </summary>
        public static List<SalesRecord> GetSalesDataByYear(int year)
        {
            return Db.Queryable<SalesRecord>()
                     .Where(r => r.SalesYear == year)
                     .OrderBy(r => r.Month)
                     .ToList();
        }
​
        /// <summary>
        /// 查询所有年份的销量数据
        /// </summary>
        public static List<SalesRecord> GetAllSalesData()
        {
            return Db.Queryable<SalesRecord>()
                     .OrderBy(r => r.SalesYear)
                     .ToList();
        }
        #endregion
    }
}
​
​

Model.cs

using SqlSugar;
using System;
​
namespace LineChart2
{
    /// <summary>
    /// 销量数据表实体
    /// </summary>
    [SugarTable("SalesRecord")]
    public class SalesRecord
    {
        /// <summary>
        /// 主键（自增）
        /// </summary>
        [SugarColumn(IsPrimaryKey = true, IsIdentity = true)]
        public int Id { get; set; }
​
        /// <summary>
        /// 年份（2023/2024）
        /// </summary>
        [SugarColumn(ColumnName = "Year")]
        public int SalesYear { get; set; }
​
        /// <summary>
        /// 月份（1-12）
        /// </summary>
        public int Month { get; set; }
​
        /// <summary>
        /// 销量数值
        /// </summary>
        public double SalesValue { get; set; }
​
        /// <summary>
        /// 创建时间
        /// </summary>
        public DateTime CreateTime { get; set; } = DateTime.Now;
    }
}
​
​
​

UCLineChart.xaml

<UserControl x:Class="LineChart2.UCLineChart"
             xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
             xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
             xmlns:local="clr-namespace:LineChart2"
             xmlns:lvc="clr-namespace:LiveCharts.Wpf;assembly=LiveCharts.Wpf"
             mc:Ignorable="d"
             d:DesignHeight="450" d:DesignWidth="800">
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="Auto"/>
        </Grid.RowDefinitions>
​
        <lvc:CartesianChart x:Name="chart"
                            Series="{Binding SeriesCollection}"
                            LegendLocation="Top"
                            Background="White">
            <lvc:CartesianChart.AxisY>
                <lvc:Axis Title="销量（件）"
                          LabelFormatter="{Binding YFormatter}"
                          Foreground="#333333"/>
            </lvc:CartesianChart.AxisY>
            <lvc:CartesianChart.AxisX>
                <lvc:Axis Title="月份"
                          Labels="{Binding Labels}"
                          Foreground="#333333"/>
            </lvc:CartesianChart.AxisX>
        </lvc:CartesianChart>
​
        <!-- 追加数据按钮 -->
        <Button Grid.Row="1"
                Content="追加6月数据"
                Width="120" Height="30"
                Margin="10"
                Click="BtnAddData_Click"/>
    </Grid>
</UserControl>




UCLineChart.xaml.cs

using LiveCharts;
using LiveCharts.Defaults;
using LiveCharts.Wpf;
using LineChart2;
using LineChart2;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
​
namespace LineChart2
{
    public partial class UCLineChart : UserControl
    {
        public SeriesCollection SeriesCollection { get; set; }
        public string[] Labels { get; set; }
        public Func<double, string> YFormatter { get; set; }
​
        // 模拟销量数据
        private readonly Random _random = new Random();
        // 当前最大月份（用于追加数据）
        private int _currentMaxMonth = 5;
​
        public UCLineChart()
        {
            InitializeComponent();
​
            // 初始化图表数据（优先从数据库读取）
            InitChartDataFromDb();
​
            // Y轴格式化（显示整数）
            YFormatter = value => $"{value:N0}";
​
            DataContext = this;
        }
​
        /// <summary>
        /// 从数据库初始化图表数据
        /// </summary>
        private void InitChartDataFromDb()
        {
            SeriesCollection = new SeriesCollection();
​
            // 1. 查询所有销量数据
            var allSalesData = DbHelper.GetAllSalesData();
​
            // 2. 如果数据库无数据，初始化默认数据并写入数据库
            if (!allSalesData.Any())
            {
                InitDefaultDataAndWriteToDb();
                allSalesData = DbHelper.GetAllSalesData();
            }
​
            // 3. 按年份分组构建折线系列
            var groupedData = allSalesData.GroupBy(r => r.SalesYear);
            foreach (var group in groupedData)
            {
                int year = group.Key;
                var values = group.OrderBy(r => r.Month).Select(r => r.SalesValue).ToList();
​
                // 创建折线系列
                LineSeries series = new LineSeries
                {
                    Title = $"{year}年",
                    Values = new ChartValues<double>(values),
                    LineSmoothness = 0.3,
                    StrokeThickness = 2,
                    PointGeometrySize = 8
                };
​
                // 不同年份设置不同颜色
                series.Stroke = year == 2024 ? Brushes.DodgerBlue : Brushes.OrangeRed;
                series.PointForeground = year == 2024 ? Brushes.DodgerBlue : Brushes.OrangeRed;
                series.PointGeometry = year == 2024 ? DefaultGeometries.Circle : DefaultGeometries.Square;
​
                SeriesCollection.Add(series);
            }
​
            // 4. 构建X轴标签（1-当前最大月份）
            _currentMaxMonth = allSalesData.Max(r => r.Month);
            Labels = Enumerable.Range(1, _currentMaxMonth).Select(m => $"{m}月").ToArray();
        }
​
        /// <summary>
        /// 初始化默认数据并写入数据库
        /// </summary>
        private void InitDefaultDataAndWriteToDb()
        {
            List<SalesRecord> defaultData = new List<SalesRecord>();
​
            // 2024年1-5月数据
            double[] sales2024 = { 120, 150, 110, 180, 160 };
            for (int i = 0; i < sales2024.Length; i++)
            {
                defaultData.Add(new SalesRecord
                {
                    SalesYear = 2024,
                    Month = i + 1,
                    SalesValue = sales2024[i]
                });
            }
​
            // 2023年1-5月数据
            double[] sales2023 = { 100, 130, 140, 150, 130 };
            for (int i = 0; i < sales2023.Length; i++)
            {
                defaultData.Add(new SalesRecord
                {
                    SalesYear = 2023,
                    Month = i + 1,
                    SalesValue = sales2023[i]
                });
            }
​
            // 批量写入数据库
            DbHelper.BatchInsertSalesData(defaultData.ToArray());
        }
​
        // 追加数据按钮点击事件
        private void BtnAddData_Click(object sender, RoutedEventArgs e)
        {
            // 1. 月份+1
            _currentMaxMonth++;
            int newMonth = _currentMaxMonth;
​
            // 2. 生成随机销量（100-200）
            double sales2024 = _random.Next(100, 200);
            double sales2023 = _random.Next(100, 200);
​
            // 3. 写入数据库
            DbHelper.InsertSalesData(new SalesRecord { SalesYear = 2024, Month = newMonth, SalesValue = sales2024 });
            DbHelper.InsertSalesData(new SalesRecord { SalesYear = 2023, Month = newMonth, SalesValue = sales2023 });
​
            // 4. 追加数据点到图表
            SeriesCollection[0].Values.Add(sales2024);
            SeriesCollection[1].Values.Add(sales2023);
​
            // 5. 更新X轴标签（修复CS0206错误）
            // 步骤1：将属性赋值给临时变量
            string[] tempLabels = Labels;
            // 步骤2：对临时变量执行数组扩容
            Array.Resize(ref tempLabels, tempLabels.Length + 1);
            // 步骤3：给扩容后的数组赋值新标签
            tempLabels[tempLabels.Length - 1] = $"{newMonth}月";
            // 步骤4：将临时变量赋值回属性
            Labels = tempLabels;
​
            // 6. 刷新绑定（触发UI更新）
            chart.AxisX[0].Labels = Labels;
​
            // 更新按钮文本（追加7月、8月...）
            (sender as Button).Content = $"追加{newMonth + 1}月数据";
        }
    }
}
​
​
​

MainWindow.xaml

<Window x:Class="LineChart2.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:LineChart2"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="800">
    <Grid>
        <Grid Margin="10">
            <!-- 自定义折线图用户控件 -->
            <local:UCLineChart x:Name="ucLineChart"
                           HorizontalAlignment="Stretch"
                           VerticalAlignment="Stretch"
                           Background="#F5F5F5"
                           BorderBrush="#E0E0E0"
                           BorderThickness="1"
                           />
​
        </Grid>
    </Grid>
</Window>
​

效果展示：
