# Vue3 图片标注插件 AILabel

Vue3 图片标注插件 AILabel

近期在做一个图片标注的项目，就是展示一张图片，然后在图片上拖拖拽拽绘制一个一个的框框，然后把框框的位置数据保存起来。

插件 AILabel

NPM：www.npmjs.com/package/ail... GitHub：github.com/jlifeng/ail...

但是有一个问题啊，就是这个 github 上面或者是 npm 上面的链接都是失效的了，文档都找不到，下面贴一个我弄到的文档，起码我发文的时候还是可以查看的，不知道后期还能不能保住！

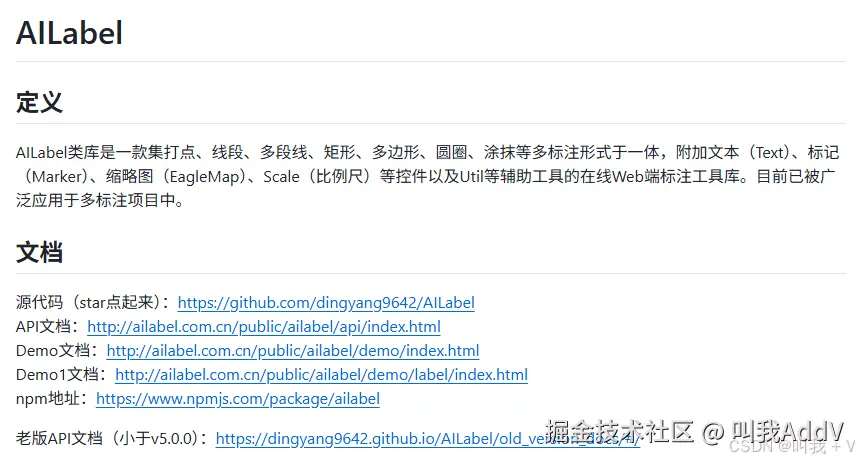

文档：luchuanqi.github.io/AILabel/doc...

安装 AILabel 插件

安装插件很简单哈，一行命令完事儿了。

bash 复制代码

npm i ailabel

静待安装完成就可以了。

使用（关键代码）

AILabel 使用类似于openlayer，也是那种一个一个的图层往上加，下面简单来个案例哈！

1. 获取图片，获取原始图片的宽高

比如我有一张图片，我需要获取这个图片的宽高是多少，因为我必须于原始图片大小一样，不然的话我标注出来的位置就是不准的，因此需要先获取原始图片宽高。

js 复制代码

const url = ref("http://192.168.78.17:5173/static/images/1.jpg")  // 图片地址

// 加载图片 获取图片宽高
const loadImage = () => {
  const img = new Image()
  img.src = url.value
  img.onload = () => {
    imageWidth.value = img.width  // 图片宽度
    imageHeight.value = img.height   // 图片高度
  }
}

2. 初始化 AILabel

初始化标注就是使用 AILabel，然后把图片作为图层中添加到 AILabel 中，同时需要在 AILabel 中添加一个标注图层。

js 复制代码

// 初始化标注
const initAnno = () => {
  gMap.value = new AILabel.Map('ed-video-mask', {
    center: { x: imageWidth.value / 2, y: imageHeight.value / 2 },  // 设置一下中心点位置
    zoom: imageWidth.value,  // zoom下面单独说，很重要
    mode: 'PAN',   // 设置类型为平移（可以设置绘制矩形、多边形、圆形等等，默认拖拽就行了）
    refreshDelayWhenZooming: true,  // 这些在文档里面看就行
    zoomWhenDrawing: false,
    panWhenDrawing: false,
    withHotKeys: false
  })

  // 图片图层 （用于展示图片）
  gImageLayer.value = new AILabel.Layer.Image('image-layer', {
    src: url.value,  // 图片地址url （比如：https://xxx.com/1.png）
    width: imageWidth.value,  // 图片实际宽度
    height: imageHeight.value,   // 图片实际高度
    crossOrigin: false,
    position: { x: 0, y: 0 }  // 初始位置
  },
    { name: '图片图层' },
    { zIndex: 1 })

  gMap.value.addLayer(gImageLayer.value)  // 图片图层添加到 AILabel

  // 标注图层 （绘制的框框在这个图层上）
  gFeatureLayer.value = new AILabel.Layer.Feature(
    'feature-layer',
    { name: '标注图层' },
    { zIndex: 2 }
  )
  gMap.value.addLayer(gFeatureLayer.value)   // 标注图层添加到 AILabel
}

这样就可以了。

那个 zoom 是啥意思哈，很重要，比如我的图片原始分辨率尺寸是 3000 * 2000，但是我们标注给的可是区域不一定这么大啊，也许只有1000* 500，那么我们直接标注的话可能就有问题，标注出来的框框位置可能和实际照片的位置不匹配，这个zoom就是来解决这个问题的。

这个 zoom 就是图片宽度的实际大小。

比如，我的标注可视区域可能只有1000px，但是图片实际宽度是3000px，图片为了在可视区域放得下，会自动把图片缩小，让图片可以在可视区域完整得放下。这时候其实图片是被缩小的，但是我们标注出来的位置和大小就和原尺寸的对应不上了，这时候我们设置 zoom 为 3000，那么就对应上了，所以，zoom 设置为原始图片宽度就可以！切记切记！不然标注出来的位置是错的！！！

3. 修改 AILabel 的模式

上面默认设置了 PAN，就是平移，这个时候是可以拖拽图片位置，滚轮实现图片缩放的。

当需要鼠标拖拽绘制的时候，需要改为其他的模式，修改方式为：

javascript 复制代码

gMap.value.setMode(mode)

其中 mode 的值可以是：RECT、CIRCLE、POLYGON、POINT、LINE。

值	含义
RECT	矩形
CIRCLE	圆形
POLYGON	多边形
POINT	点
LINE	线段
PAN	平移

4. 设置拖拽样式

在我们设置了 gMap.value.setMode('RECT') 绘制矩形的时候，我们按下鼠标左键拖拽的时候会有一个默认样式，当然这是可以设置的，设置起来很简单：

javascript 复制代码

gMap.value.setDrawingStyle({
	strokeStyle: '#409EFF',  // 设置边框颜色
  lineWidth: 2,   // 设置边框宽度
  fillStyle: '#409EFF44',   // 设置填充颜色
  fill: true,    // 启用填充
  stroke: true   // 启用边框
})

5. 事件

事件是啥呢，比如，我绘制完会走哪个函数，选中会走那个函数，修改之后会走哪个函数等等。

我们可以写一个函数绑定这些事件。

javascript 复制代码

// 绑定事件
const bindEvents = () => {
  // 绘制完成回调监听
  gMap.value.events.on('drawDone', (type, data) => {
    createAnnotation(type, data)  // 走了一个函数
  })
  // 要素选中回调监听(非PAN模式下双击选中)
  gMap.value.events.on('featureSelected', (feature) => {
    if (feature) { gMap.value.setActiveFeature(feature) }
  })
  // 要素取消选中回调监听(选中后点击其他位置取消选中)
  gMap.value.events.on('featureUnselected', () => {
    gMap.value.setActiveFeature(null)
  })
  // 要素更新回调监听(选中后编辑完成回调)
  gMap.value.events.on('featureUpdated', (feature, shape) => {
    feature.updateShape(shape)
  })
}

我们开启绘制之后，绘制完一松手发现框框没了，因为我们没有绘制上去，所以我们在绘制完成之后的回调里面，获得了绘制的数据，然后把这个数据自己手写一个框框放到图层上面去：

javascript 复制代码

// 添加要素
const createAnnotation = (type, shape) => {
  const id = `${type}_${uuid4()}`  // 随机ID
  let feature = null
  let style = {
    strokeStyle: '#409EFF',  // 设置边框颜色
 		lineWidth: 2,   // 设置边框宽度
    fillStyle: '#409EFF44',   // 设置填充颜色
    fill: true,    // 启用填充
    stroke: true   // 启用边框
  }
  if (type === 'RECT') {   // 绘制矩形
    feature = new AILabel.Feature.Rect(id, shape, null, style)
  } else if (type === 'CIRCLE') {  // 绘制圆形
    feature = new AILabel.Feature.Circle(id, shape, null, style)
  } else if (type === 'POLYGON') {  // 绘制多边形
    feature = new AILabel.Feature.Polygon(id, { points: shape }, null, style)
  } else if (type === 'POINT') {  // 绘制点
    feature = new AILabel.Feature.Point(id, shape, null, style)
  } else if (type === 'LINE') {   // 绘制线
    feature = new AILabel.Feature.Line(id, shape, null, style)
  }
  gFeatureLayer.value.addFeature(feature)
  return feature;
}

然后就可以了。
