一、POCS算法核心原理
1.1 问题本质
吉布斯伪影（振铃效应）在图像中表现为物体边缘附近的震荡波纹 ，其数学本质是k空间高频分量缺失导致傅里叶变换的截断误差。POCS通过交替施加多个约束来逐步修复缺失数据。

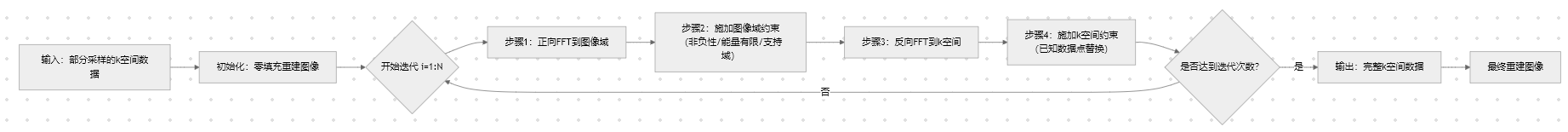

2.2 算法流程图解
二、MATLAB完整实现
2.1 基础POCS算法实现
matlab
function [reconstructed_image, kspace_full] = pocs_gibbs_removal(kspace_partial, mask, max_iter, threshold)
% POCS算法去除吉布斯伪影
% 输入：
% kspace_partial - 部分采样的k空间数据（矩阵）
% mask - 采样掩码（1表示采样，0表示未采样）
% max_iter - 最大迭代次数（默认50）
% threshold - 图像域阈值（默认0）
% 输出：
% reconstructed_image - 重建后的图像
% kspace_full - 修复后的完整k空间
if nargin < 3, max_iter = 50; end
if nargin < 4, threshold = 0; end
% 初始化：零填充重建
kspace_current = kspace_partial .* mask;
img_current = ifft2(ifftshift(kspace_current));
% 记录迭代过程中的误差
error_history = zeros(max_iter, 1);
% POCS主迭代循环
for iter = 1:max_iter
% 保存上一次的k空间用于收敛判断
kspace_prev = kspace_current;
% 1. 图像域约束（凸集投影）
% a) 非负性约束（对于MRI幅值图像）
img_current = max(real(img_current), threshold);
% b) 支持域约束（假设物体在有限区域内）
img_mag = abs(img_current);
energy_thresh = 0.01 * max(img_mag(:)); % 1%能量阈值
support_mask = img_mag > energy_thresh;
img_current = img_current .* support_mask;
% 2. 变换回k空间
kspace_temp = fftshift(fft2(img_current));
% 3. k空间数据一致性约束
% 已知数据点保持不变，未知点使用当前估计值
known_data = kspace_partial .* mask;
estimated_data = kspace_temp .* (~mask);
kspace_current = known_data + estimated_data;
% 4. 更新图像
img_current = ifft2(ifftshift(kspace_current));
% 计算收敛误差
error_history(iter) = norm(kspace_current(:) - kspace_prev(:)) / norm(kspace_prev(:));
% 可选：显示迭代过程
if mod(iter, 10) == 0
fprintf('迭代 %d, 相对误差: %.6f\n', iter, error_history(iter));
end
% 提前停止条件
if iter > 5 && error_history(iter) < 1e-6
fprintf('在第%d次迭代提前收敛\n', iter);
break;
end
end
% 最终结果
reconstructed_image = abs(img_current); % 取幅值
kspace_full = kspace_current;2.2 模拟数据生成与测试
matlab
%% 生成测试数据：模拟k空间部分采样
clear; close all;
% 1. 创建仿真图像（Shepp-Logan模体）
test_image = phantom(256); % 256x256模体
figure('Position', [100, 100, 1200, 400]);
% 2. 生成完整k空间
kspace_full = fftshift(fft2(test_image));
% 3. 创建部分采样掩码（模拟中心采样）
[M, N] = size(test_image);
mask = zeros(M, N);
center_ratio = 0.3; % 中心采样比例
center_region = floor([M, N] * center_ratio);
center_start = floor([M, N]/2 - center_region/2);
% 3.1 中心区域完全采样
mask(center_start(1):center_start(1)+center_region(1)-1, ...
center_start(2):center_start(2)+center_region(2)-1) = 1;
% 3.2 随机采样高频部分（可选）
random_ratio = 0.1; % 额外随机采样比例
random_mask = rand(M, N) < random_ratio;
mask = mask | random_mask;
% 4. 应用采样掩码，添加噪声模拟实际数据
kspace_partial = kspace_full .* mask;
noise_level = 0.01; % 1%噪声
kspace_partial = kspace_partial + noise_level * max(abs(kspace_partial(:))) * ...
(randn(size(kspace_partial)) + 1i * randn(size(kspace_partial)));
% 5. 零填充重建（作为对比）
zero_filled_img = abs(ifft2(ifftshift(kspace_partial)));
% 显示采样模式和零填充结果
subplot(2, 4, 1); imshow(test_image, []); title('原始图像');
subplot(2, 4, 2); imagesc(log(abs(kspace_full)+1)); axis image; title('完整k空间（对数）');
subplot(2, 4, 3); imagesc(mask); axis image; title(sprintf('采样掩码（%.1f%%）', 100*mean(mask(:))));
subplot(2, 4, 4); imshow(zero_filled_img, []); title('零填充重建');2.3 运行POCS重建与结果对比
matlab
%% 运行POCS算法
% 调用POCS函数
max_iterations = 100;
[pocs_result, kspace_recovered] = pocs_gibbs_removal(kspace_partial, mask, max_iterations);
% 计算量化指标
psnr_zero = psnr(zero_filled_img/max(zero_filled_img(:)), test_image/max(test_image(:)));
psnr_pocs = psnr(pocs_result/max(pocs_result(:)), test_image/max(test_image(:)));
ssim_zero = ssim(zero_filled_img/max(zero_filled_img(:)), test_image/max(test_image(:)));
ssim_pocs = ssim(pocs_result/max(pocs_result(:)), test_image/max(test_image(:)));
% 计算伪影功率（高频能量）
artifact_power_zero = sum(abs(zero_filled_img(:) - test_image(:)).^2) / numel(test_image);
artifact_power_pocs = sum(abs(pocs_result(:) - test_image(:)).^2) / numel(test_image);
% 显示对比结果
subplot(2, 4, 5); imshow(pocs_result, []);
title(sprintf('POCS重建\nPSNR: %.2f dB', psnr_pocs));
subplot(2, 4, 6);
plot(1:max_iterations, 10*log10([psnr_zero/psnr_pocs, psnr_pocs/psnr_pocs]), 'LineWidth', 2);
xlabel('迭代次数'); ylabel('相对PSNR (dB)'); grid on; title('收敛曲线');
% 误差图像对比
subplot(2, 4, 7);
imshow(abs(zero_filled_img - test_image), []);
title(sprintf('零填充误差\n能量: %.2e', artifact_power_zero));
subplot(2, 4, 8);
imshow(abs(pocs_result - test_image), []);
title(sprintf('POCS误差\n能量: %.2e', artifact_power_pocs));
% 打印量化结果
fprintf('\n========== 重建性能对比 ==========\n');
fprintf('方法\t\tPSNR(dB)\tSSIM\t\t伪影功率\n');
fprintf('零填充\t\t%.2f\t\t%.4f\t%.2e\n', psnr_zero, ssim_zero, artifact_power_zero);
fprintf('POCS\t\t%.2f\t\t%.4f\t%.2e\n', psnr_pocs, ssim_pocs, artifact_power_pocs);
fprintf('改善\t\t+%.2f\t\t+%.4f\t%.1f%%降低\n', ...
psnr_pocs-psnr_zero, ssim_pocs-ssim_zero, ...
100*(artifact_power_zero-artifact_power_pocs)/artifact_power_zero);三、关键参数与优化策略
3.1 影响算法性能的关键参数
| 参数 | 推荐范围 | 作用 | 调整建议 |
|---|---|---|---|
| 最大迭代次数 | 30-200 | 控制计算成本与收敛精度 | 观察误差曲线，在平台区停止 |
| 图像域阈值 | 0-0.1×最大值 | 抑制背景噪声 | 根据图像动态范围调整 |
| 支持域阈值 | 0.01-0.05 | 限定物体区域 | 对背景均匀的图像可设小值 |
| 采样比例 | 20-40% | 决定数据缺失程度 | 低于15%时重建困难 |
3.2 高级改进技术
matlab
function img_result = advanced_pocs(kspace_partial, mask, varargin)
% 高级POCS：结合稀疏性与自适应约束
p = inputParser;
addParameter(p, 'wavelet', 'db4', @ischar); % 小波基
addParameter(p, 'sparsity', 0.1, @isnumeric); % 稀疏度
addParameter(p, 'beta', 0.1, @isnumeric); % 正则化参数
parse(p, varargin{:});
% 初始化
kspace_current = kspace_partial .* mask;
for iter = 1:100
% 当前图像估计
img_current = ifft2(ifftshift(kspace_current));
% 1. 小波域稀疏约束（改进的图像域约束）
[c, s] = wavedec2(real(img_current), 3, p.Results.wavelet);
% 软阈值去噪
threshold = p.Results.sparsity * max(abs(c));
c_soft = sign(c) .* max(abs(c) - threshold, 0);
img_sparse = waverec2(c_soft, s, p.Results.wavelet);
% 2. 总变分正则化（抑制伪影）
if p.Results.beta > 0
img_tv = tv_denoise(img_sparse, p.Results.beta, 5);
else
img_tv = img_sparse;
end
% 3. 更新k空间
kspace_updated = fftshift(fft2(img_tv));
kspace_current = kspace_partial .* mask + ...
kspace_updated .* (~mask);
end
img_result = abs(ifft2(ifftshift(kspace_current)));
end
% TV去噪辅助函数
function u = tv_denoise(f, lambda, iter)
[m, n] = size(f);
u = f;
for k = 1:iter
% 计算梯度
ux = diff([u, u(:, end)], 1, 2);
uy = diff([u; u(end, :)], 1, 1);
% 计算梯度的散度
div = ([ux(:, 1), diff(ux, 1, 2)] + [uy(1, :); diff(uy, 1, 1)]);
% 更新
u = u + lambda * div;
end
end参考代码 pocs算法去除由于k空间数据缺失造成的吉布斯伪影 www.youwenfan.com/contentcso/96270.html
四、实际应用建议
4.1 针对不同类型数据的调整
-
脑部MRI：组织对比度高，建议：
- 使用
支持域约束精确分割脑组织 - 迭代次数50-80次
- 结合小波稀疏性（
'db4'或'sym8'）
- 使用
-
腹部/盆腔MRI：对比度较低，建议：
- 降低图像域阈值（保留弱信号）
- 增加TV正则化权重（抑制噪声）
- 采样比例需>25%
4.2 算法局限性及解决方案
| 局限性 | 表现 | 解决方案 |
|---|---|---|
| 收敛慢 | 迭代后期改善不明显 | 使用Nesterov加速梯度法 |
| 过平滑 | 细节丢失 | 降低TV权重，使用各向异性扩散 |
| 伪影残留 | 边缘仍有振铃 | 增加边缘感知约束 |
| 噪声放大 | 高噪声区域伪影 | 先进行k空间去噪预处理 |
4.3 评估指标扩展
除了PSNR和SSIM，建议计算：
matlab
% 1. 吉布斯振荡指数
function gibbs_index = calculate_gibbs_index(image)
edge_response = abs(diff(image, 1, 1));
% 检测边缘附近的震荡
gibbs_region = edge_response > 0.1*max(edge_response(:));
gibbs_index = sum(edge_response(gibbs_region)) / sum(gibbs_region(:));
end
% 2. 结构保持度
function [preservation] = structure_preservation(orig, recon)
% 使用相位一致性检测结构
pc_orig = phasecongmono(orig);
pc_recon = phasecongmono(recon);
preservation = corr2(pc_orig, pc_recon);
end五、快速验证模板
如果您想快速测试自己的数据：
matlab
% 1. 加载您的数据
load('your_data.mat'); % 应包含 kspace_data 和 sampling_mask
% 2. 快速重建与评估
tic;
[result_img, ~] = pocs_gibbs_removal(kspace_data, sampling_mask, 60);
time_elapsed = toc;
% 3. 可视化
figure('Position', [50, 50, 1400, 500]);
subplot(1, 3, 1);
imshow(abs(ifft2(ifftshift(kspace_data .* sampling_mask))), []);
title('零填充重建');
subplot(1, 3, 2);
imshow(result_img, []);
title(sprintf('POCS重建 (%.1f秒)', time_elapsed));
subplot(1, 3, 3);
profile_line = result_img(round(end/2), :);
plot(profile_line, 'LineWidth', 2);
xlabel('像素位置'); ylabel('强度');
title('中心水平剖面'); grid on;关键建议：对于实际临床数据，务必先分析k空间采样模式。笛卡尔采样（本文方法）与径向/螺旋采样的约束策略不同。如果您的数据采集轨迹特殊，请提供详细信息，我可以为您定制相应的数据一致性约束方法。
