基于 YOLOv8 的智能车牌定位检测系统设计与实现—从模型训练到 PyQt 可视化落地的完整实战方案

基于 YOLOv8 的智能车牌定位检测系统设计与实现---从模型训练到 PyQt 可视化落地的完整实战方案

一、项目背景与研究意义

随着智慧交通与城市智能化建设的不断推进，车牌识别（License Plate Detection & Recognition） 已成为交通管理、停车系统、电子收费、高速卡口等场景中的关键技术模块。

在整个车牌识别流程中，车牌位置检测 是最基础、也是最关键的一步。如果检测阶段出现漏检或定位不准，将直接影响后续 OCR 识别效果。

传统基于规则或颜色特征的方法存在明显局限：

对光照变化敏感
难以适应复杂背景
泛化能力差
实际工程中误检率高

近年来，基于深度学习的目标检测算法 在该领域表现突出，尤其是 YOLO 系列模型，在实时性和精度之间取得了良好平衡。

因此，本文将完整介绍一个 基于 YOLOv8 的车牌位置实时检测系统 ，从数据集、模型训练到 PyQt5 图形界面部署，给出一套可直接运行、可二次开发、可用于课程设计或毕设的完整工程方案。

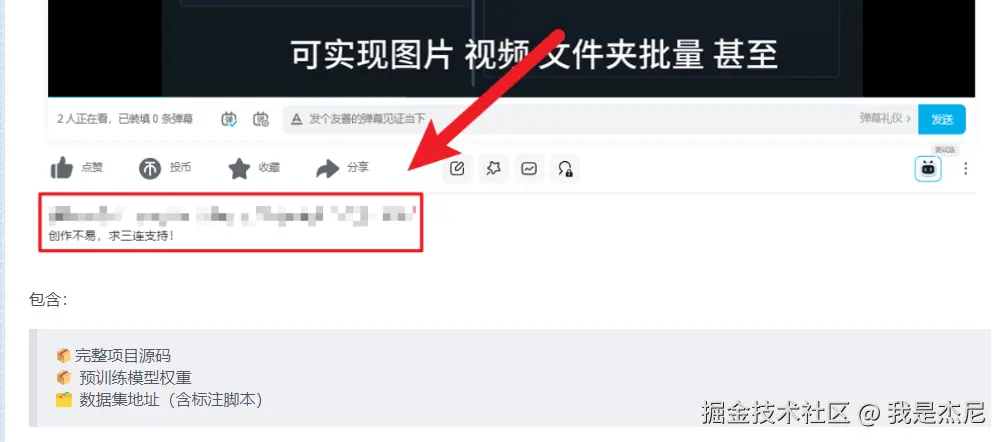

源码下载与效果演示

哔哩哔哩视频下方： www.bilibili.com/video/BV1ZZ...

二、系统总体设计

2.1 系统架构概览

本系统采用典型的 "模型 + 推理接口 + GUI 前端" 架构，整体流程如下：

markdown 复制代码

输入源（图片 / 视频 / 摄像头）
        ↓
YOLOv8 目标检测模型
        ↓
检测结果解析（边框、类别、置信度）
        ↓
PyQt5 图形界面实时显示与结果保存

2.2 功能模块划分

系统主要包含以下功能模块：

输入模块
- 单张图片检测
- 文件夹批量检测
- 视频文件检测
- 摄像头实时检测
模型推理模块
- YOLOv8 权重加载
- GPU / CPU 自动适配
- 置信度阈值可配置
结果展示模块
- 实时绘制检测框
- 类别与置信度标注
- 检测结果保存
训练支持模块
- 数据集结构说明
- YOLOv8 训练命令
- 模型评估指标输出

三、YOLOv8 模型原理简析

3.1 YOLOv8 技术特点

YOLOv8 是 Ultralytics 于 2023 年发布的新一代 YOLO 模型，相较于 YOLOv5 / YOLOv7，在工程实践中具有以下优势：

Anchor-Free 设计
更高的检测精度
更快的推理速度
原生支持多任务（检测 / 分割 / 姿态）
模型结构更清晰，便于二次开发

本项目使用 YOLOv8 的 Detection（目标检测）分支，仅关注车牌区域的定位问题。

3.2 网络结构说明（简要）

YOLOv8 网络主要由三部分构成：

Backbone
- 提取多尺度特征
- 使用 C2f 等轻量化模块
Neck
- FPN + PAN 结构
- 融合不同层级特征
Head
- Anchor-Free 检测头
- 直接预测中心点、宽高与类别

四、数据集构建与格式规范

4.1 数据集组织结构

采用标准 YOLO 格式组织数据：

text 复制代码

dataset/
├── images/
│   ├── train/
│   └── val/
├── labels/
│   ├── train/
│   └── val/

4.2 标签格式说明

每张图像对应一个 .txt 标签文件，格式如下：

text 复制代码

class_id x_center y_center width height

其中坐标全部为 归一化数值（0~1）。

示例：

text 复制代码

0 0.5123 0.3784 0.4012 0.1856

本项目仅设置一个类别：license_plate

五、模型训练流程详解

5.1 环境准备

bash 复制代码

pip install ultralytics

确认 GPU 环境（可选）：

bash 复制代码

nvidia-smi

5.2 训练配置文件

data.yaml 示例：

yaml 复制代码

path: dataset
train: images/train
val: images/val

names:
  0: license_plate

5.3 启动训练

bash 复制代码

yolo detect train \
data=data.yaml \
model=yolov8n.pt \
epochs=100 \
batch=16 \
imgsz=640

训练完成后，将在 runs/detect/train 目录生成：

weights/best.pt

5.4 模型评估指标

重点关注以下指标：

Precision
Recall
mAP@0.5
mAP@0.5:0.95

在车牌检测任务中，若 mAP@0.5 达到 90% 以上，即可满足大多数工程需求。

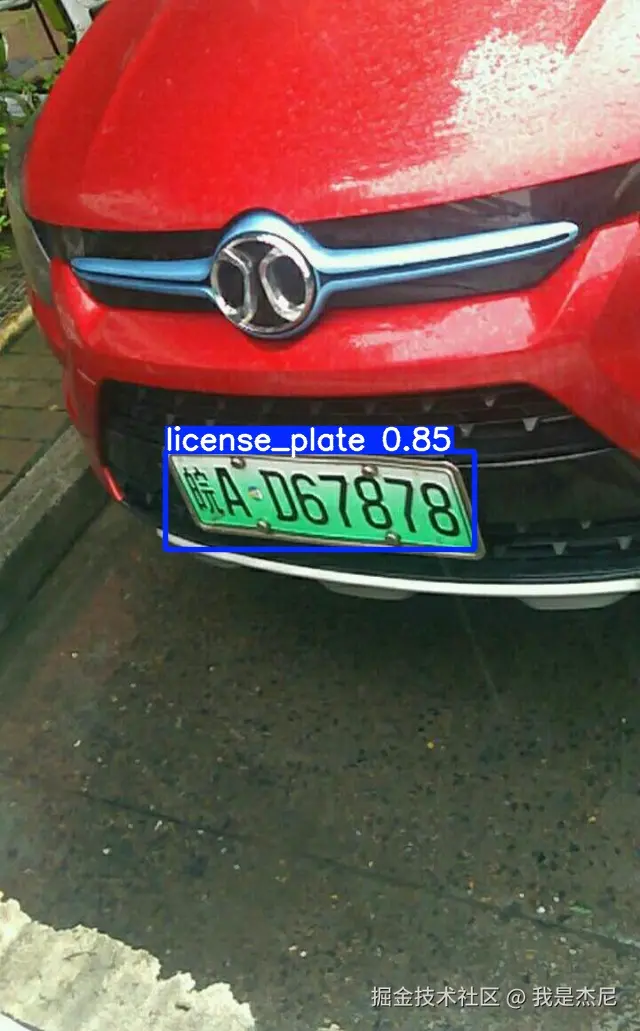

六、模型推理与结果解析

6.1 Python 推理示例

python 复制代码

from ultralytics import YOLO

model = YOLO("best.pt")
results = model("test.jpg", conf=0.25, save=True)

6.2 推理结果内容

每个 results 对象包含：

边框坐标（xyxy）
类别 ID
置信度
原始图像路径
保存结果路径

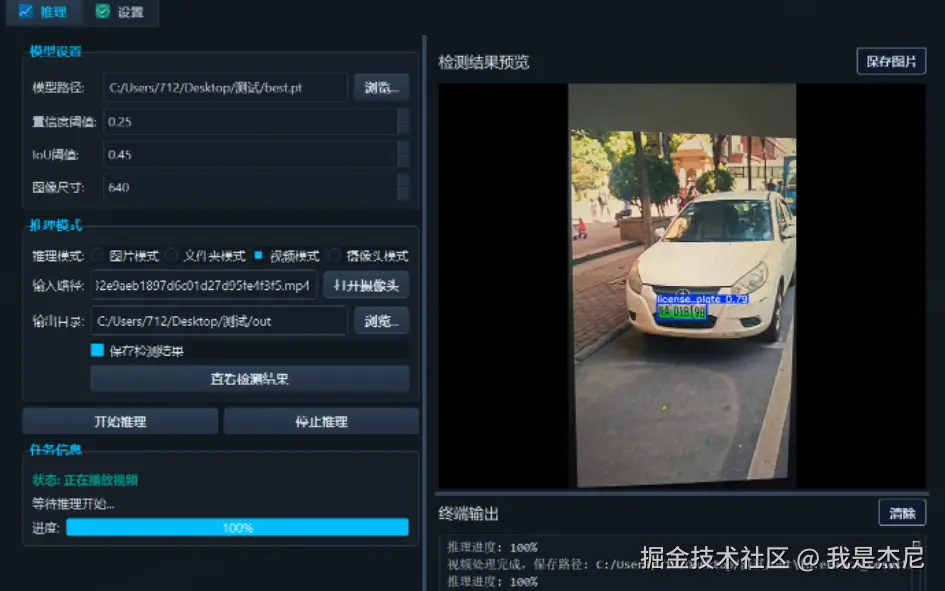

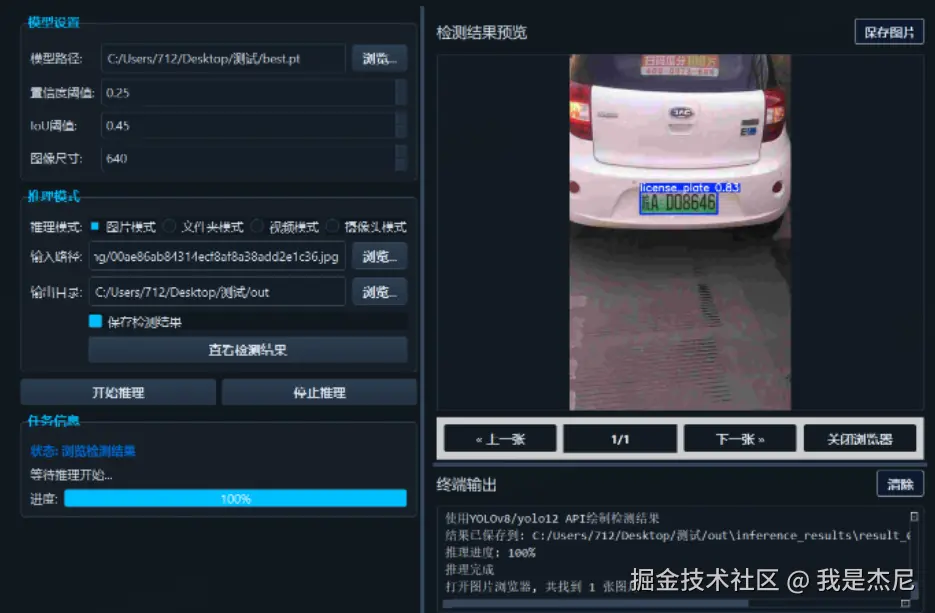

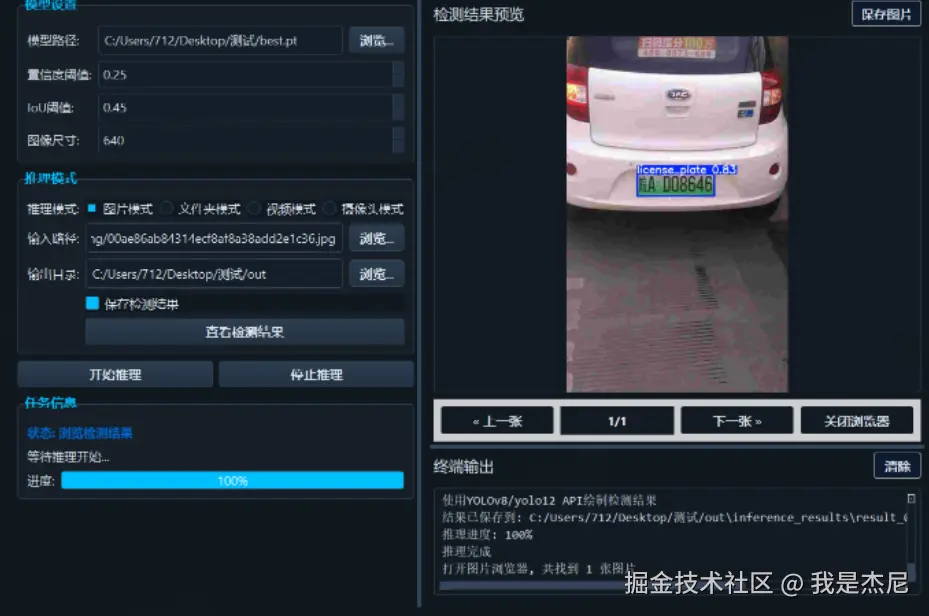

七、PyQt5 图形界面设计与实现

7.1 界面设计目标

零命令行操作
所见即所得
支持实时检测
支持结果保存

7.2 核心界面功能

文件选择按钮
视频/摄像头切换
置信度调节
检测结果显示区域

7.3 实时检测流程

获取图像帧
调用 YOLOv8 推理
绘制检测框
显示到 GUI 界面

八、系统运行与部署方式

8.1 直接运行（推荐）

bash 复制代码

python main.py

项目已集成：

训练完成权重
推理逻辑
UI 界面

无需再次训练即可使用。

8.2 二次开发方向

接入 OCR 模块 实现车牌字符识别
多目标联合检测（车辆 + 行人 + 车牌）
导出 ONNX / TensorRT
部署至 Jetson / 边缘设备

九、工程应用价值分析

本项目具备以下实际价值：

✔ 适合作为 课程设计 / 毕设项目
✔ 适合学习 YOLOv8 工程化落地
✔ 可直接扩展为完整车牌识别系统
✔ 界面友好，适合非算法人员使用

十、总结

本文完整介绍了一个 基于 YOLOv8 的车牌位置检测系统 ，从模型原理、数据准备、训练评估到 PyQt5 可视化部署，构建了一套可复现、可运行、可扩展的工程方案。

如果你希望：

快速掌握 YOLOv8 实战
构建真实可用的检测系统
为毕设或项目准备高质量工程

那么该方案将是一个非常理想的参考起点。
