PAG在得物社区S级活动的落地

一、背景

近期，得物社区活动「用篮球认识我」推出 "用户上传图片生成专属球星卡" 核心玩法。

初期规划由服务端基于 PAG 技术合成，为了让用户可以更自由的定制专属球星卡，经多端评估后确定：由 H5 端承接 "图片交互调整 - 球星卡生成" 核心链路，支持用户单指拖拽、双指缩放 / 旋转人像，待调整至理想位置后触发合成。而 PAG 作为腾讯自研开源的动效工作流解决方案，凭借跨平台渲染一致性、图层实时编辑、轻量化文件性能，能精准匹配需求，成为本次核心技术选型。

鉴于 H5 端需落地该核心链路，且流程涉及 PAG 技术应用，首先需对 PAG 技术进行深入了解，为后续开发与适配奠定基础。

二、PAG是什么？

这里简单介绍一下，PAG 是腾讯自研并开源的动效工作流解决方案，核心是实现 Adobe After Effects（AE）动效的一键导出与跨平台应用，包含渲染 SDK、AE 导出插件（PAGExporter）、桌面预览工具（PAGViewer）三部分。

它导出的二进制 PAG 文件压缩率高、解码快，能集成多类资源；支持 Android、iOS、Web 等全平台，且各端渲染一致、开启 GPU 加速；既兼容大部分 AE 动效特性，也允许运行时编辑 ------ 比如替换文本 / 图片、调整图层与时间轴，目前已广泛用于各类产品的动效场景。

已知业界中图片基础编辑（如裁剪、调色）、贴纸叠加、滤镜渲染等高频功能，在客户端发布器场景下已广泛采用 PAG技术实现，这一应用趋势在我司及竞品的产品中均有体现，成为支撑这类视觉交互功能的主流技术选择。

正是基于PAG 的跨平台渲染、图层实时编辑特性，其能精准承接 H5 端'图片交互调整 + 球星卡合成'的核心链路，解决服务端固定合成的痛点，因此成为本次需求的核心技术选型。

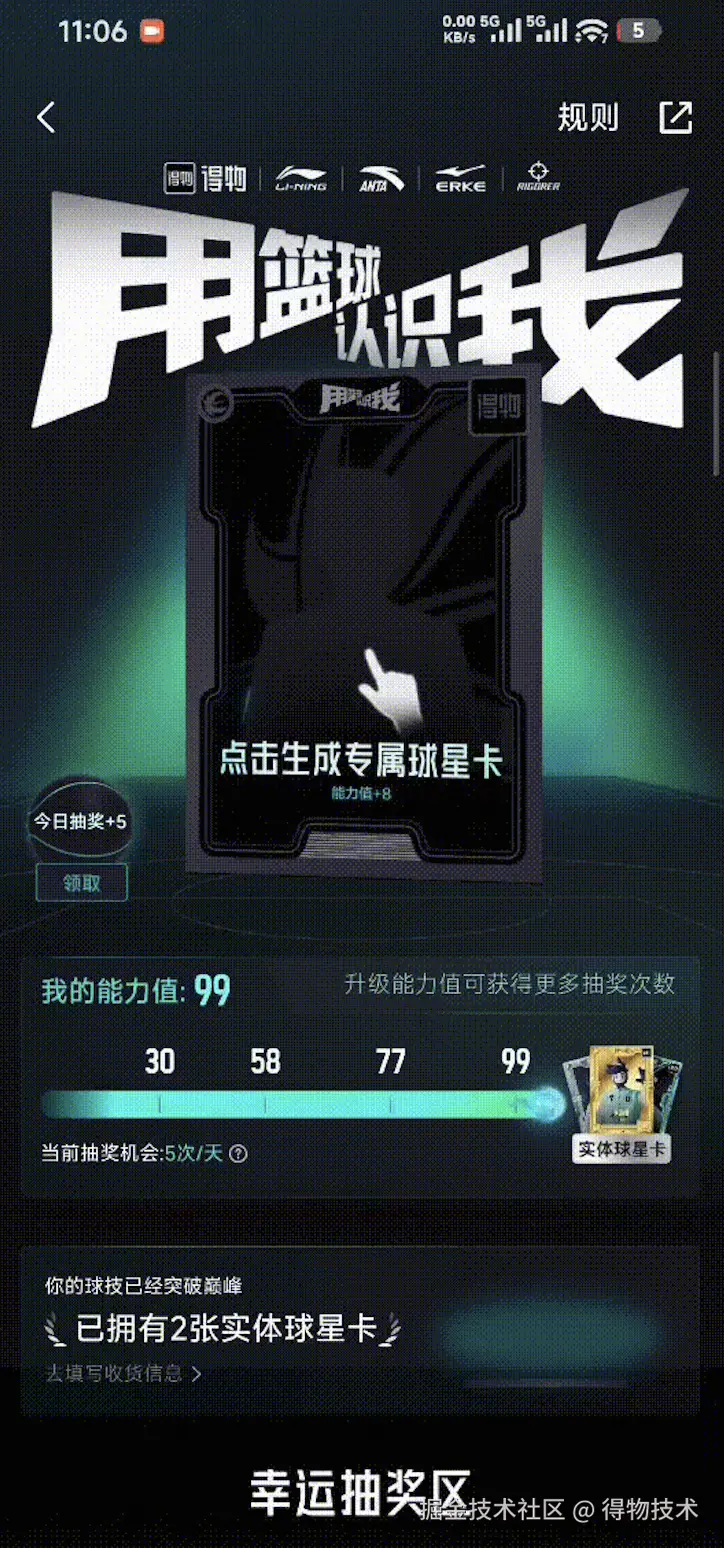

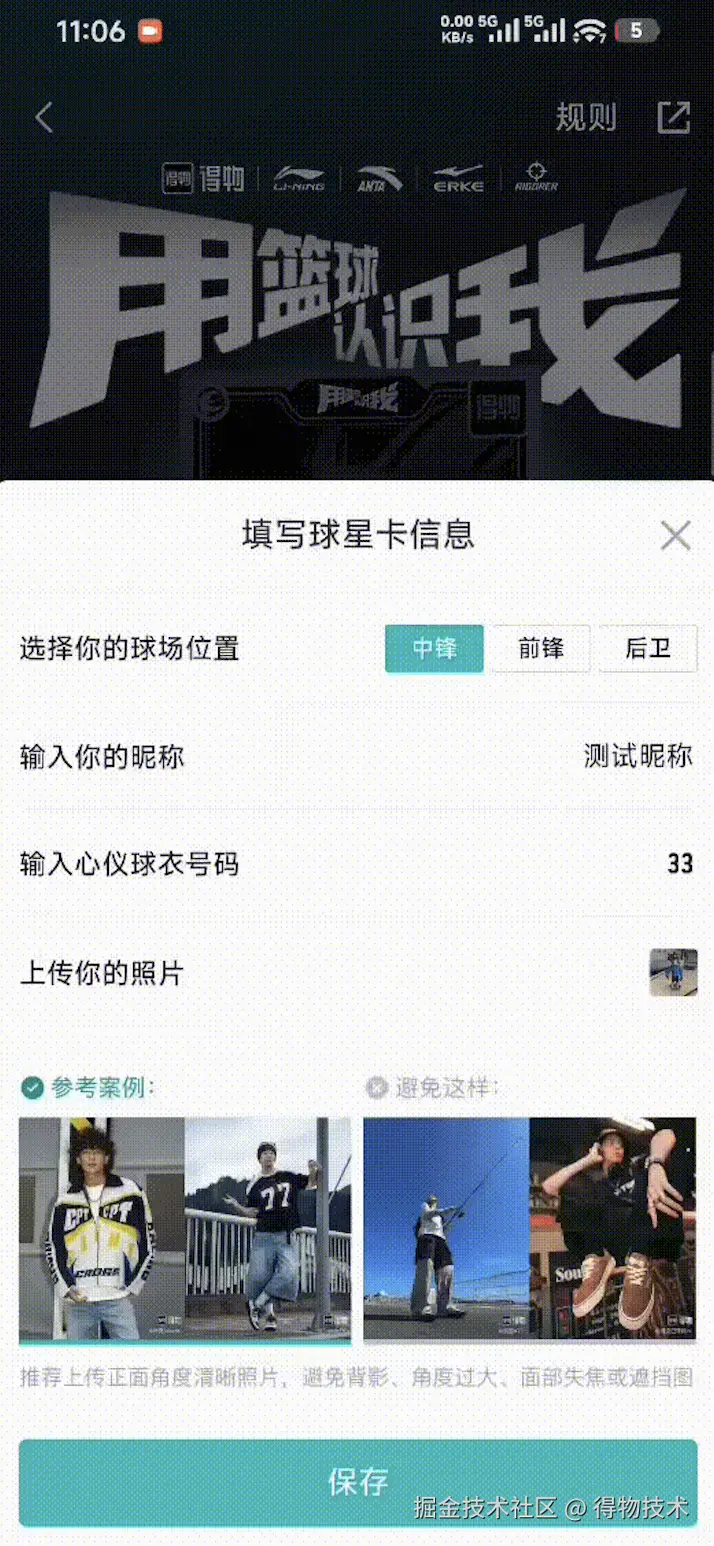

为了让大家更直观地感受「用篮球认识我」活动中 "用户上传图片生成专属球星卡" 玩法，我们准备了活动实际效果录屏。通过录屏，你可以清晰看到用户如何通过单指拖拽、双指缩放 / 旋转人像，完成构图调整后生成球星卡的全过程。

接下来，我们将围绕业务目标，详细拆解实现该链路的具体任务优先级与核心模块。

三、如何实现核心交互链路？

结合「用篮球认识我」球星卡生成的核心业务目标，按'基础功能→交互体验→拓展能力→稳定性'优先级，将需求拆解为以下 6 项任务：

1. PAG 播放器基础功能搭建：实现播放 / 暂停、图层替换、文本修改、合成图导出，为后续交互打基础；
2. 图片交互变换功能开发：支持单指拖拽、双指缩放 / 旋转，满足人像构图调整需求；
3. 交互与预览实时同步：将图片调整状态实时同步至 PAG 图层，实现 "操作即预览"；
4. 批量合成能力拓展：基于单张合成逻辑，支持一次性生成多张球星卡（依赖任务 1-3）；
5. 全链路性能优化：优化 PAG 实例释放、图层渲染效率，保障 H5 流畅度（贯穿全流程）；
6. 异常场景降级兼容：针对 SDK 不支持场景，设计静态图层、服务端合成等兜底方案（同步推进）。

在明确核心任务拆解后，首要环节是搭建 PAG 播放器基础能力 ------ 这是后续图层替换、文本修改、球星卡合成的前提，需从 SDK 加载、播放器初始化、核心功能封装逐步落地。

四、基础PAG播放器实现

加载PAG SDK

因为是首次接触PAG ，所以在首次加载 SDK 环节便遇到了需要注意的细节：

libpag 的 SDK 加载包含两部分核心文件：

• 主体 libpag.min.js
• 配套的 libpag.wasm

需特别注意 ：默认情况下，wasm文件需与 libpag.min.js 置于同一目录，若需自定义路径，也可手动指定其位置。（加载SDK参考文档：pag.io/docs/use-we...

在本项目中，我们将两个文件一同上传至 OSS的同一路径下：

h5static.xx/10122053/li... h5static.xx/10122053/li...

通过 CDN 方式完成加载，确保资源路径匹配。

SDK加载核心代码：

const loadLibPag = useCallback(async () => {
  // 若已加载，直接返回
  if (window.libpag) {
    return window.libpag
  }

  try {
    // 动态创建script标签加载SDK
    const script = document.createElement('script')
    script.src = 'https://h5static.XX/10122053/libpag.min.js'
    document.head.appendChild(script)

    return new Promise((resolve, reject) => {
      script.onload = async () => {
        // 等待500ms确保库完全初始化
        await new Promise(resolve => setTimeout(resolve, 500))
        console.log('LibPag script loaded, checking window.libpag:', window.libpag)

        if (window.libpag) {
          resolve(window.libpag)
        } else {
          reject(new Error('window.libpag is not available'))
        }
      }
      // 加载失败处理
      script.onerror = () => reject(new Error('Failed to load libPag script'))
    })
  } catch (error) {
    throw new Error(`Failed to load libPag: ${error}`)
  }
}, [])

初始化播放器

加载完 SDK 后，window 对象会生成 libpag 对象，以此为基础可完成播放器初始化，步骤如下：

• 准备 canvas 容器作为渲染载体；
• 加载 PAG 核心库并初始化 PAG 环境；
• 加载目标.pag 文件（动效模板）；
• 创建 PAGView 实例关联 canvas 与动效文件；
• 封装播放器控制接口（播放 / 暂停 / 销毁等），并处理资源释放与重复初始化问题。

需说明的是，本需求核心诉求是 "合成球星卡图片"，不涉及PAG的视频相关能力，因此暂不扩展视频功能，在播放器初始化后完成立即暂停，后续仅围绕 "图层替换（如用户人像）""文本替换（如球星名称）" 等核心需求展开。

核心代码如下：

const { width, height } = props


// Canvas渲染容器
const canvasRef = useRef<HTMLCanvasElement>(null)
// PAG动效模板地址（球星卡模板）
const src = 'https://h5static.XX/10122053/G-lv1.pag'


// 初始化播放器函数
const initPlayer = useCallback(async () => {

  try {
    setIsLoading(true)
    const canvas = canvasRef.current
    // 设置Canvas尺寸与球星卡匹配
    canvas.width = width
    canvas.height = height

    // 1. 加载PAG核心库并初始化环境
    const libpag = await loadLibPag()
    const PAG = await libpag.PAGInit({ useScale: false })

    // 2. 加载PAG动效模板
    const response = await fetch(src)
    const buffer = await response.arrayBuffer()
    const pagFile = await PAG.PAGFile.load(buffer)

    // 3. 创建PAGView，关联Canvas与动效模板
    const pagView = await PAG.PAGView.init(pagFile, canvas)

    // 4. 封装播放器控制接口
    const player = {
      _pagView: pagView,
      _pagFile: pagFile,
      _PAG: PAG,
      _isPlaying: false,

      // 播放
      async play() {
        await this._pagView.play()
        this._isPlaying = true
      },
      // 暂停（初始化后默认暂停）
      pause() {
        this._pagView.pause()
        this._isPlaying = false
      },
      // 销毁实例，释放资源
      destroy() {
        this._pagView.destroy()
      },
    }
  } catch (error) {
    console.error('PAG Player initialization failed:', error)
  }
}, [src, width, height])

实现效果

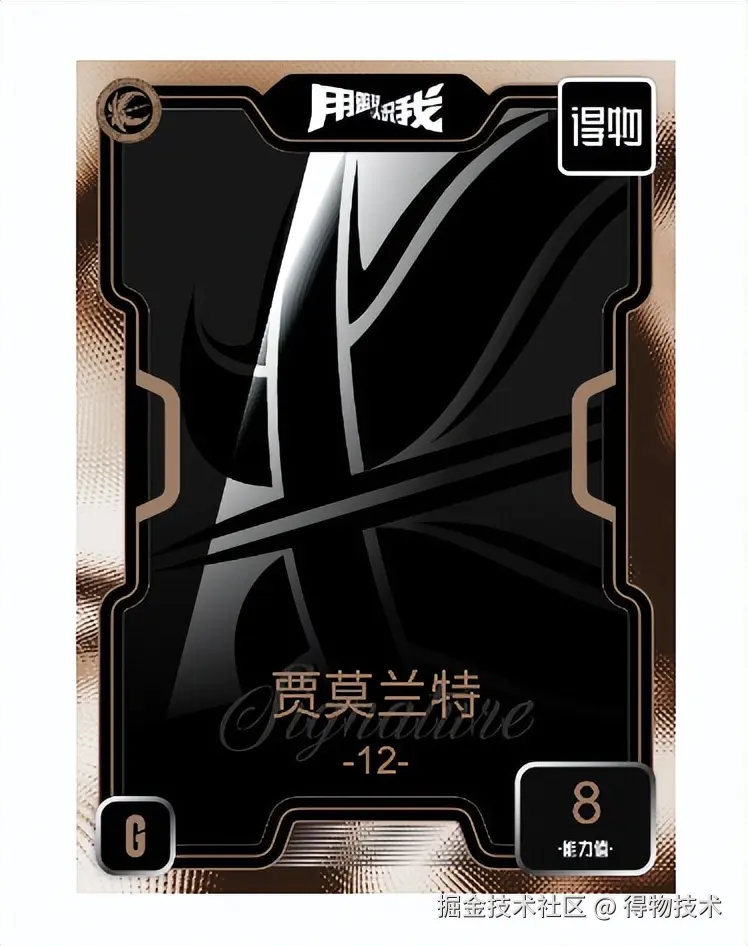

播放器初始化完成后，可在Canvas中正常展示球星卡动效模板（初始化后默认暂停）：

接下来我们来实现替换图层及文本功能。

替换图层及文本

替换 "用户上传人像"（图层）与 "球星名称"（文本）是核心需求，需通过 PAGFile 的原生接口实现，并扩展播放器实例的操作方法：

• 图片图层替换：调用pagFile.replaceImage(index, image) 接口，将指定索引的图层替换为用户上传图片（支持 CDN 地址、Canvas 元素、Image 元素作为图片源）；
• 文本内容替换：调用pagFile.setTextData(index, textData) 接口，修改指定文本图层的内容与字体；
• 效果生效：每次替换后需调用 pagView.flush() 强制刷新渲染，确保修改实时生效。

实现方案

• 替换图片图层：通过pagFile.replaceImage(index, image)接口，将指定索引的图层替换为用户上传图片；
• 替换文本内容：通过pagFile.setTextData(index, textData)接口，修改指定文本图层的内容；
• 扩展播放器接口后，需调用flush()强制刷新渲染，确保替换效果生效。

初期问题：文本字体未生效

替换文本后发现设定字体未应用。排查后确认：自定义字体包未在 PAG 环境中注册，导致 PAG 无法识别字体。

需在加载 PAG 模板前，优先完成字体注册，确保 PAG 能正常调用目标字体，具体实现步骤如下。

PAG提供PAGFont.registerFont()接口用于注册自定义字体，需传入 "字体名称" 与 "字体文件资源"（如.ttf/.otf 格式文件），流程为：

• 加载字体文件（从 CDN/OSS 获取字体包）；
• 调用 PAG 接口完成注册；
• 注册成功后，再加载.pag文件，确保后续文本替换时字体已生效。

// 需注册的字体列表（字体名称+CDN地址）
const fonts = [
  {
    family: 'POIZONSans',
    url: 'https://h5static.XX/10122053/20250827-febf35c67d9232d4.ttf',
  },
  {
    family: 'FZLanTingHeiS-DB-GB',
    url: 'https://h5static.XX/10122053/20250821-1e3a4fccff659d1c.ttf',
  },
]


// 在"加载PAG核心库"后、"加载PAG模板"前，新增字体注册逻辑
const initPlayer = useCallback(async () => {
  // ... 原有代码（Canvas准备、加载libpag）
  const libpag = await loadLibPag()
  const PAG = await libpag.PAGInit({ useScale: false })

  // 新增：注册自定义字体
  if (fonts && fonts.length > 0 && PAG?.PAGFont?.registerFont) {
    try {
      for (const { family, url } of fonts) {
        if (!family || !url) continue
        // 加载字体文件（CORS跨域配置+强制缓存）
        const resp = await fetch(url, { mode: 'cors', cache: 'force-cache' })
        const blob = await resp.blob()
        // 转换为File类型（PAG注册需File格式）
        const filename = url.split('/').pop() || 'font.ttf'
        const fontFile = new File([blob], filename)
        // 注册字体
        await PAG.PAGFont.registerFont(family, fontFile)
        console.log('Registered font for PAG:', family)
      }
    } catch (e) {
      console.warn('Register fonts for PAG failed:', e)
    }
  }

  // 继续加载PAG模板（原有代码）
  const response = await fetch(src)
  const buffer = await response.arrayBuffer()
  const pagFile = await PAG.PAGFile.load(buffer)
  // ... 后续创建PAGView、封装播放器接口
}, [src, width, height])

最终效果

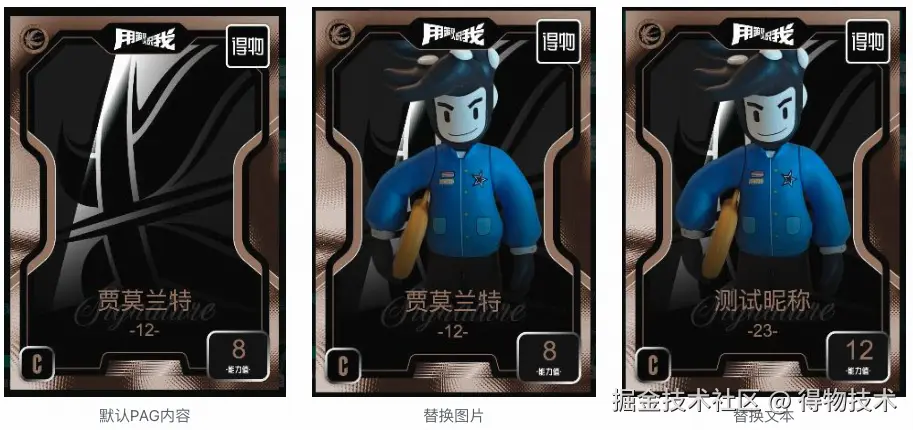

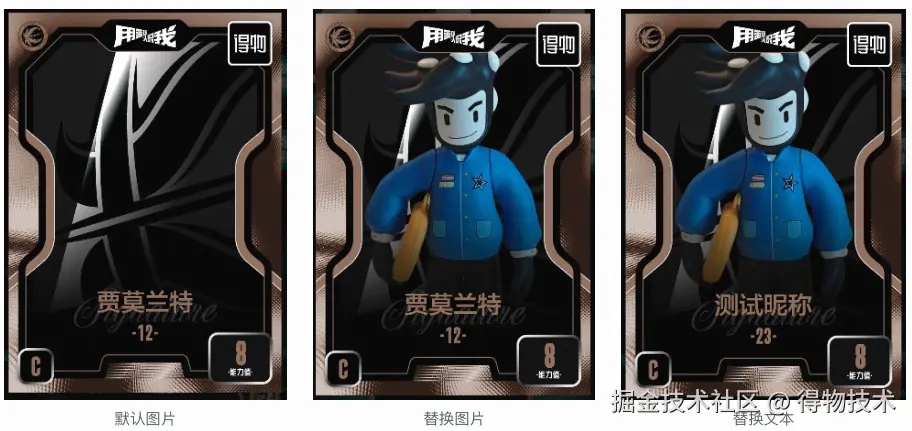

字体注册后，文本替换的字体正常生效，人像与文本均显示正确：

数字字体已应用成功

可以看到，替换文本的字体已正确应用。接下来我们来实现最后一步，将更新图层及文本后的内容导出为CDN图片。

PagPlayer截帧（导出PagPlayer当前展示内容）

截帧是将 "调整后的人像 + 替换后的文本 + 动效模板" 固化为最终图片的关键步骤。开发初期曾直接调用pagView.makeSnapshot()遭遇导出空帧，后通过updateSize()+flush()解决同步问题；此外，还有一种更直接的方案 ------直接导出PAG渲染对应的Canvas内容，同样能实现需求，且流程更简洁。

初期问题：直接调用接口导致空帧

开发初期，尝试直接使用PAGView提供的makeSnapshot()接口截帧，但遇到了返回空帧（全透明图片）情况经过反复调试和查阅文档，发现核心原因是PAG 渲染状态与调用时机不同步：

• 尺寸不同步：PAGView 内部渲染尺寸与 Canvas 实际尺寸不匹配，导致内容未落在可视区域；
• 渲染延迟：图层替换、文本修改后，GPU 渲染是异步的，此时截帧只能捕获到未更新的空白或旧帧。

解决方案

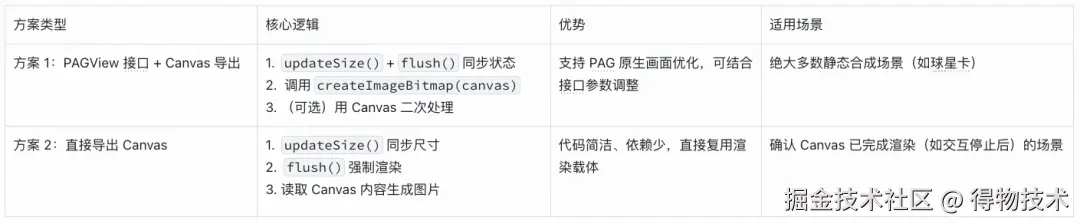

针对空帧问题，结合 PAG 在 H5 端 "基于 Canvas 渲染" 的特性，梳理出两种可行方案，核心都是 "先确保渲染同步，再获取画面"：

最终落地流程

• 调用 pagView.updateSize() 与 pagView.flush() 确保渲染同步；
• 通过canvas.toDataURL('image/jpeg', 0.9) 生成 Base64 格式图片（JPG 格式，清晰度 0.9，平衡质量与体积）；
• 将 Base64 图片上传至 CDN，获取可访问的球星卡链接。

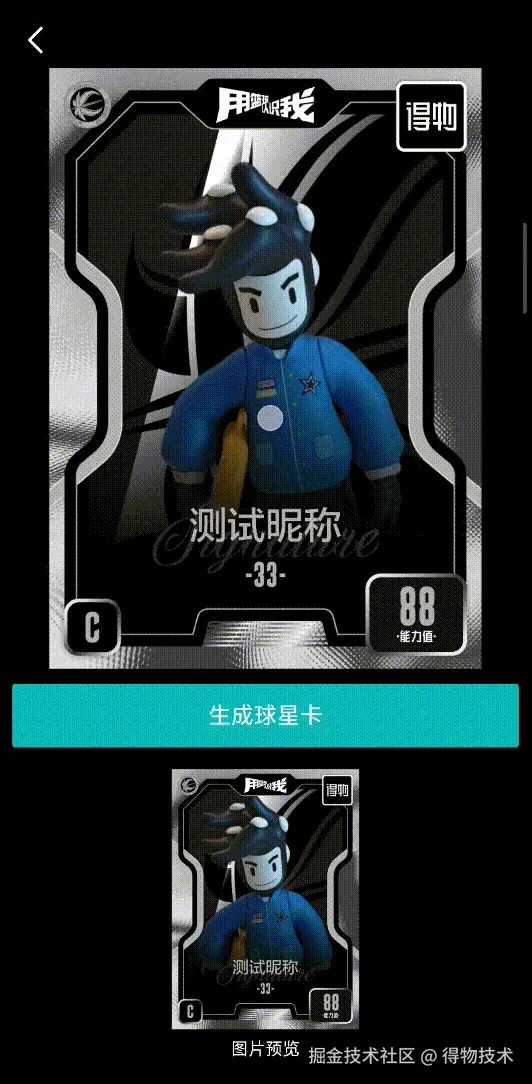

点击截帧按钮后，即可生成对应的截图。

完成 PAG 播放器的基础功能（图层替换、文本修改、截帧导出）后，我们来聚焦用户核心交互需求 ------ 人像的拖拽、缩放与旋转，通过封装 Canvas 手势组件，实现精准的人像构图调整能力。

五、图片变换功能开发：实现人像拖拽、缩放与旋转

在球星卡合成流程中，用户需自主调整上传人像的位置、尺寸与角度以优化构图。我们可以基于 Canvas 封装完整的手势交互能力组件，支持单指拖拽、双指缩放 / 旋转，同时兼顾高清渲染与跨设备兼容性。

功能目标

针对 "用户人像调整" 场景，组件需实现以下核心能力：

• 基础交互：支持单指拖拽移动人像、双指缩放尺寸、双指旋转角度；
• 约束控制：限制缩放范围（如最小 0.1 倍、最大 5 倍），可选关闭旋转功能；
• 高清渲染：适配设备像素比（DPR），避免图片拉伸模糊；
• 状态同步：实时反馈当前变换参数（偏移量、缩放比、旋转角），支持重置与结果导出。

效果展示

组件设计理念

在组件设计之初，我们来使用分层理念，将图片编辑操作分解为三个独立层次：

交互感知层

交互感知层 - 捕获用户手势并转换为标准化的变换意图

• 手势语义化：将原始的鼠标/触摸事件转换为语义化的操作意图
• 单指移动 = 平移意图
• 双指距离变化 = 缩放意图
• 双指角度变化 = 旋转意图
• 双击 = 重置意图

变换计算层

变换计算层 - 处理几何变换逻辑和约束规则

• 多点触控的几何计算：双指操作时，系统会实时计算两个触点形成的几何关系（距离、角度、中心点），然后将这些几何变化映射为图片的变换参数。
• 交互连续性：每次手势开始时记录初始状态，移动过程中所有计算都基于这个初始状态进行增量计算，确保变换的连续性和平滑性。

渲染执行层

渲染执行层 - 将变换结果绘制到Canvas上

• 高清适配：Canvas的物理分辨率和显示尺寸分离管理，物理分辨率适配设备像素比保证清晰度，显示尺寸控制界面布局。
• 变换应用：绘制时按照特定顺序应用变换 - 先移动到画布中心建立坐标系，再应用用户的平移、旋转、缩放操作，最后以图片中心为原点绘制。这个顺序确保了变换的直观性。
• 渲染控制：区分实时交互和静态显示两种场景，实时交互时使用requestAnimationFrame保证流畅性，静态更新时使用防抖减少不必要的重绘。

数据流设计

• 单向数据流：用户操作 → 手势解析 → 变换计算 → 约束应用 → 状态更新 → 重新渲染 → 回调通知。这种单向流动保证了数据的可追踪性。
• 状态同步机制：内部状态变化时，通过回调机制同步给外部组件，支持实时同步和延迟同步两种模式，适应不同的性能需求。

实现独立的人像交互调整功能后，关键是打通 "用户操作" 与 "PAG 预览" 的实时同步链路 ------ 确保用户每一次调整都能即时反馈在球星卡模板中，这需要设计分层同步架构与高效调度策略。

六、交互与预览实时同步

在球星卡生成流程中，"用户调整人像" 与 "PAG 预览更新" 的实时同步是核心体验指标 ------ 用户每一次拖拽、缩放或旋转操作，都需要即时反馈在球星卡模板中，才能让用户精准判断构图效果。我们先来看一下实现效果：

接下来，我们从逻辑架构、关键技术方案、边界场景处理三方面，拆解 "用户交互调整" 与 "PAG 预览同步" 链路的实现思路。

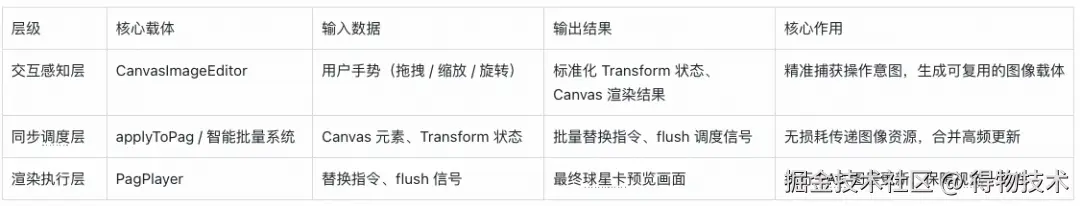

逻辑架构：三层协同同步模型

组件将 "交互 - 同步 - 渲染" 拆分为三个独立但协同的层级，各层职责单一且通过明确接口通信，避免耦合导致的同步延迟或状态混乱。

核心流转链路：用户操作 → CanvasImageEditor 生成实时 Canvas → 同步层直接复用 Canvas 更新 PAG 图层 → 调度层批量触发 flush → PagPlayer 渲染最新画面。

关键方案：低损耗 + 高实时性的平衡

为同时兼顾 "高频交互导致 GPU 性能瓶颈" 与 "实时预览需即时反馈" ，组件通过三大核心技术方案实现平衡。

复用 Canvas 元素

跳过格式转换环节，减少性能消耗，直接复用 Canvas 元素作为 PAG 图片源。

核心代码逻辑：

通过 canvasEditorRef.current.getCanvas() 获取交互层的 Canvas 实例，直接传入PAG 的 replaceImageFast 接口（快速替换，不触发即时刷新），避免数据冗余处理。

// 直接使用 Canvas 元素更新 PAG，无格式转换
const canvas = canvasEditorRef.current.getCanvas();
pagPlayerRef.current.replaceImageFast(editImageIndex, canvas); // 快速替换，不flush

智能批量调度：

分级处理更新，兼顾流畅与效率

针对用户连续操作（如快速拖拽）产生的高频更新，组件设计 "分级调度策略"，避免每一次操作都触发 PAG 的 flush（GPU 密集型操作）：

调度逻辑：

实时操作合并：通过 requestAnimationFrame 捕获连续操作，将 16ms 内的多次替换指令合并为一次；

智能 flush 决策：

若距离上次 flush 超过 100ms（用户操作暂停），立即触发 flushPagView()，确保预览不延迟；

若操作仍在持续，延迟 Math.max(16, updateThrottle/2) 毫秒再 flush，合并多次更新。

防抖降级：

当 updateThrottle > 16ms（低实时性需求场景），自动降级为防抖策略，避免过度调度。

核心代码片段：

// 智能 flush 策略：短间隔合并，长间隔立即刷新
const timeSinceLastFlush = Date.now() - batchUpdate.lastFlushTime;
if (timeSinceLastFlush > 100) {
  await flushPagView(); // 间隔久，立即刷新
} else {
  // 延迟刷新，合并后续操作
  setTimeout(async () => {
    if (batchUpdate.pendingUpdates > 0) {
      await flushPagView();
    }
  }, Math.max(16, updateThrottle/2));
}

双向状态校验：

解决首帧 / 切换场景的同步空白

针对 "PAG 加载完成但 Canvas 未就绪""Canvas 就绪但 PAG 未初始化" 等首帧同步问题，组件设计双向重试校验机制：

• PAG 加载后校验：handlePagLoad 中启动 60 帧（约 1s）重试，检测 Canvas 与 PAG 均就绪后，触发初始同步；
• Canvas 加载后校验：handleCanvasImageLoad 同理，若 PAG 未就绪，重试至两者状态匹配；
• 编辑模式切换校验：进入 startEdit 时，通过像素检测（getImageData）判断 Canvas 是否有内容，有则立即同步，避免空白预览。

边界场景处理：保障同步稳定性

编辑模式切换的状态衔接

• 进入编辑：暂停 PAG 播放，显示透明的 Canvas 交互层（opacity: 0，仅保留交互能力），触发初始同步；
• 退出编辑：清理批量调度定时器，强制 flush 确保最终状态生效，按需恢复 PAG 自动播放。

文本替换与图片同步的协同

当外部传入 textReplacements（如球星名称修改）时，通过独立的 applyToPagText 接口更新文本图层，并与图片同步共享 flush 调度，避免重复刷新：

// 文本替换后触发统一 flush
useEffect(() => {
  if (textReplacements?.length) {
    applyToPagText();
    flushPagView();
  }
}, [textReplacements]);

组件卸载的资源清理

卸载时清除批量调度的定时器（clearTimeout），避免内存泄漏；同时 PAG 内部会自动销毁实例，释放 GPU 资源。

PAG人像居中无遮挡

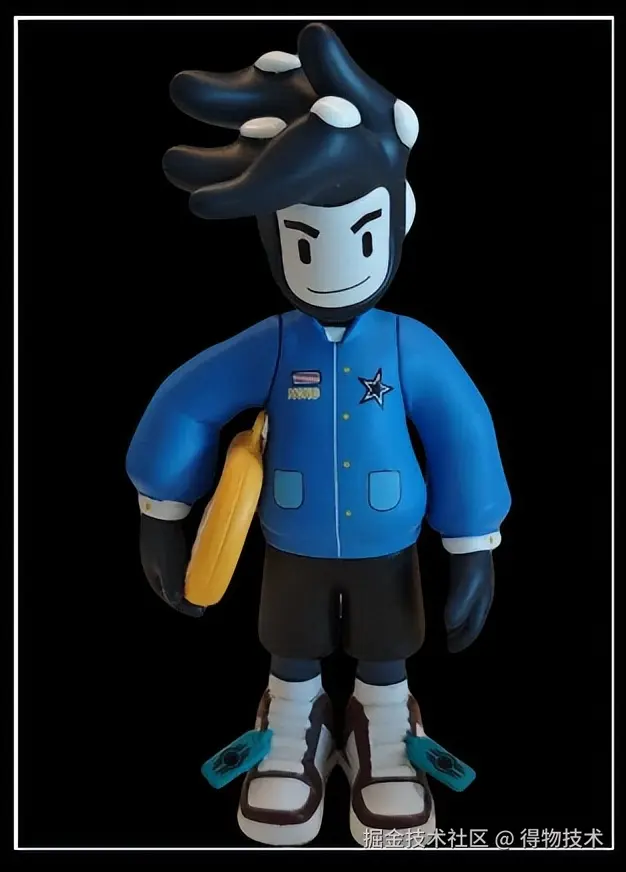

假设给定任意一张图片，我们将其绘制到Canvas中时，图片由于尺寸原因可能会展示不完整，如下图：

那么，如何保证任意尺寸图片在固定尺寸Canvas中初始化默认居中无遮挡呢？

我们采用以下方案：

等比缩放算法（Contain模式）

// 计算适配缩放比例，确保图片完整显示
const fitScale = Math.min(
  editCanvasWidth / image.width,   // 宽度适配比例
  availableHeight / image.height   // 高度适配比例（考虑留白）
)

核心原理：

• 选择较小的缩放比例，确保图片在两个方向上都不会超出边界；
• 这就是CSS的object-fit: contain效果，保证图片完整可见。

顶部留白预留

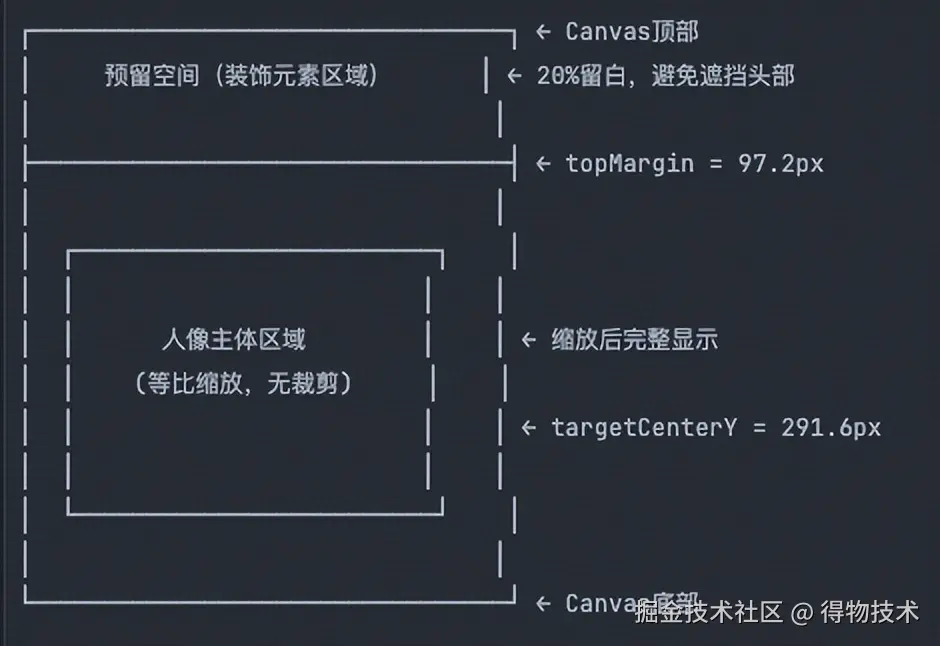

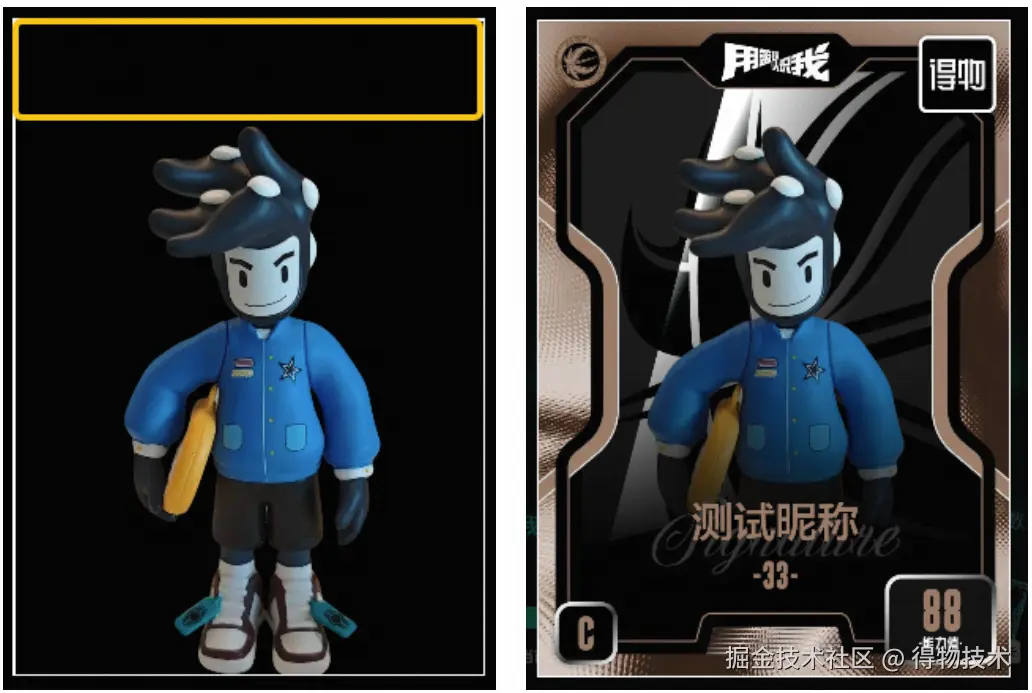

实际的PAG模板中，顶部会有一部分遮挡，因此需要对整个画布Canvas顶部留白。

如下图所示：

• 为人像的头部区域预留空间
• 避免重要的面部特征被PAG模板的装饰元素遮挡

核心代码

// 顶部留白比例
const TOP_BLANK_RATIO = 0.2


const handleCanvasImageLoad = useCallback(
  async (image: HTMLImageElement) => {
    console.log('Canvas图片加载完成:', image.width, 'x', image.height)
    setIsImageReady(true)


    // 初始等比缩放以完整可见（contain）
    if (canvasEditorRef.current) {
      // 顶部留白比例
      const TOP_BLANK_RATIO = spaceTopRatio ?? 0
      const availableHeight = editCanvasHeight * (1 - TOP_BLANK_RATIO)


      // 以可用高度进行等比缩放（同时考虑宽度）
      const fitScale = Math.min(
        editCanvasWidth / image.width,
        availableHeight / image.height
      )


      // 计算使图片顶部恰好留白 TOP_BLANK_RATIO 的位移
      const topMargin = editCanvasHeight * TOP_BLANK_RATIO
      const imageScaledHeight = image.height * fitScale
      const targetCenterY = topMargin + imageScaledHeight / 2
      const yOffset = targetCenterY - editCanvasHeight / 2

      canvasEditorRef.current.setTransform({
        x: 0,
        y: yOffset,
        scale: fitScale,
        rotation: 0
      })
    }
    // ...
  },
  [applyToPag, flushPagView, isEditMode, editCanvasWidth, editCanvasHeight]
)

在单张球星卡的交互、预览与合成链路跑通后，需进一步拓展批量合成能力，以满足多等级球星卡一次性生成的业务需求，核心在于解决批量场景下的渲染效率、资源管理与并发控制问题。

七、批量生成

在以上章节，我们实现了单个卡片的交互及合成，但实际的需求中还有批量生成的需求，用来合成不同等级的球星卡，因此接下来我们需要处理批量生成相关的逻辑（碍于篇幅原因，这里我们就不展示代码了，主要以流程图形式来呈现。

经统计，经过各种手段优化后本活动中批量合成8张图最快仅需3s，最慢10s，批量合成过程用户基本是感知不到。

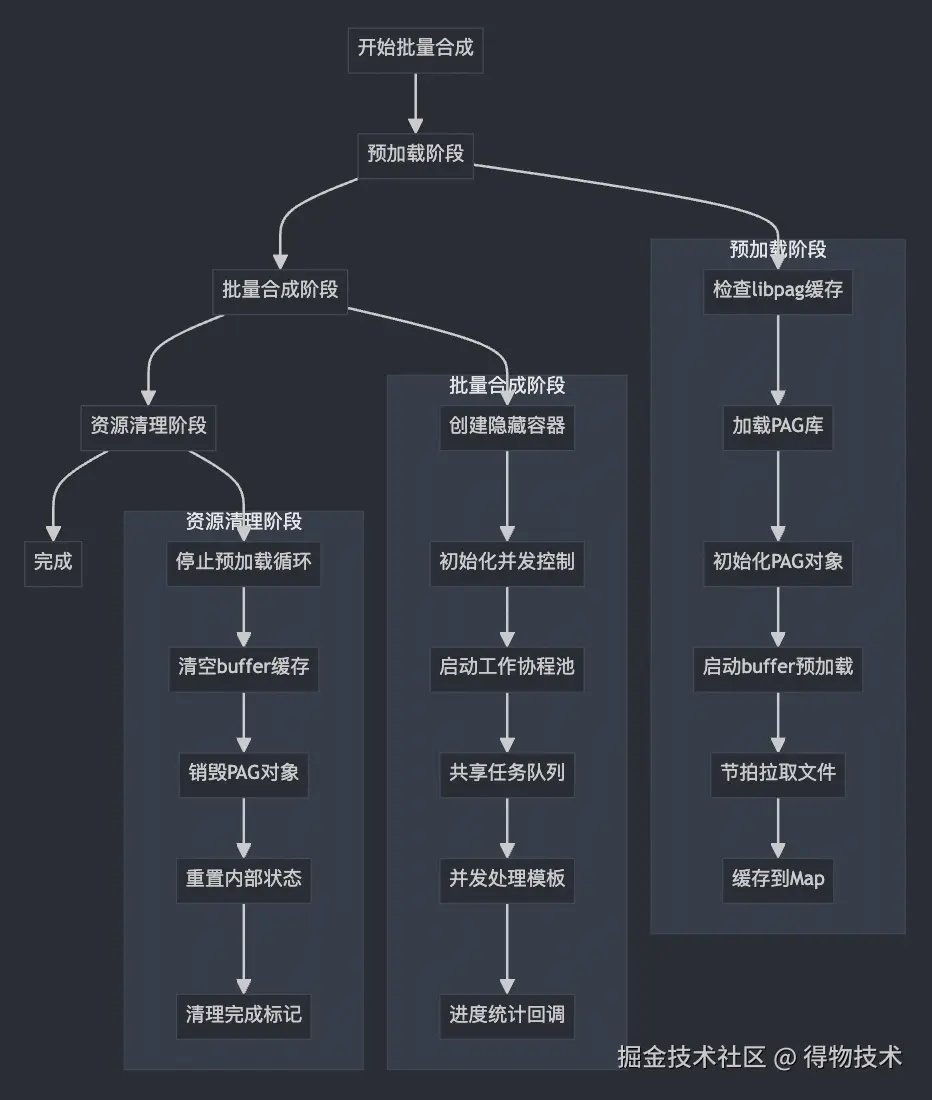

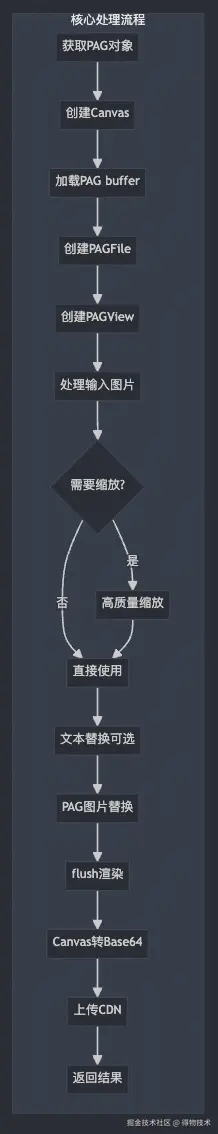

关键技术方案

• 离线渲染隐藏容器：避免布局干扰

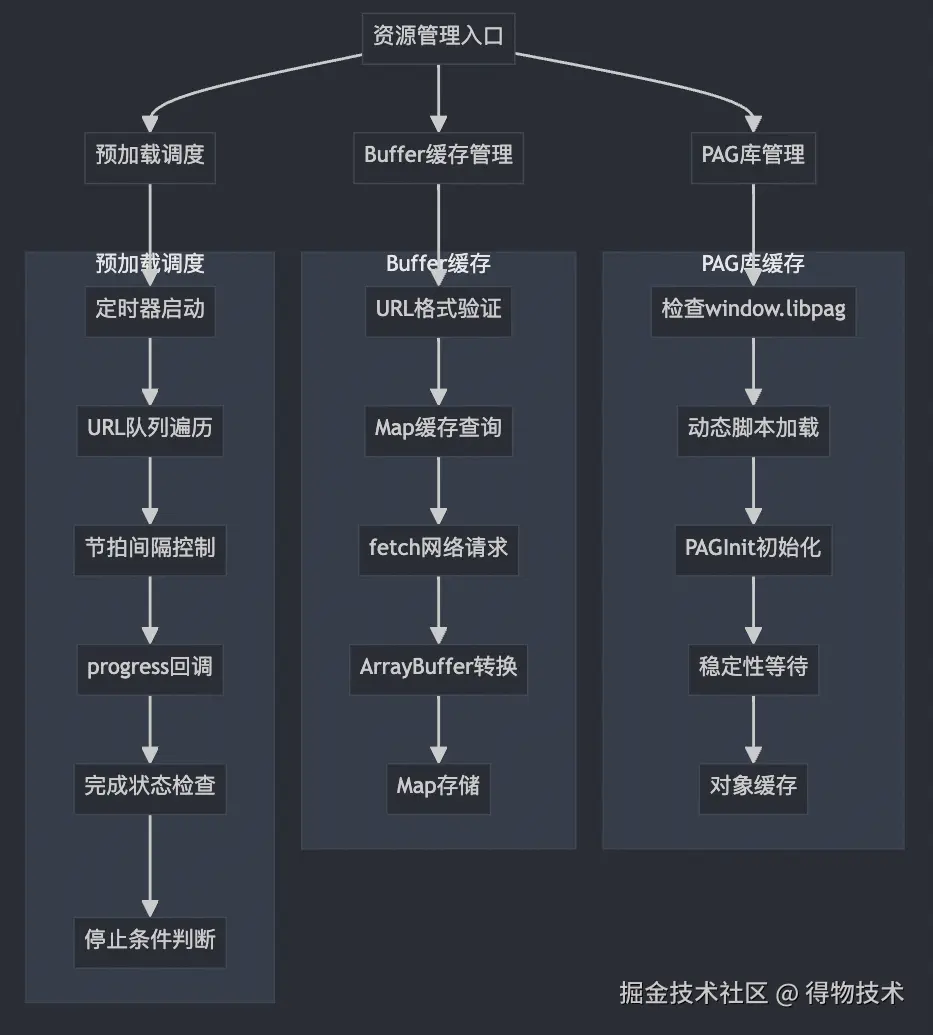

• 资源缓存与预加载：提升合成效率

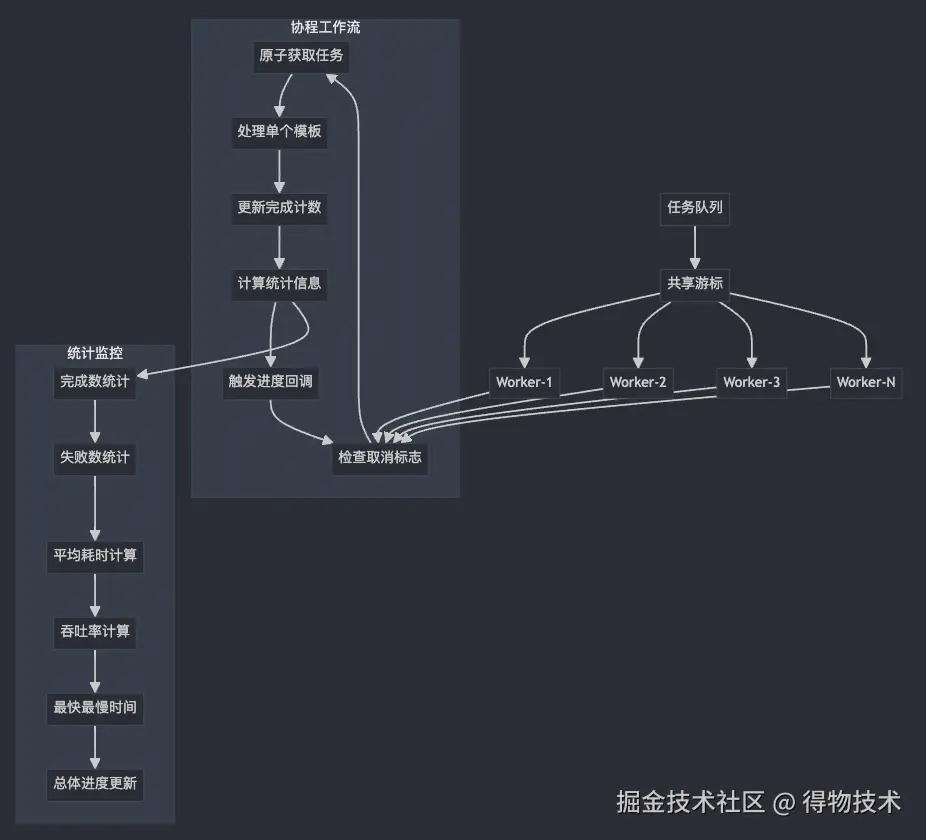

• 并发工作协程池：平衡性能与稳定性

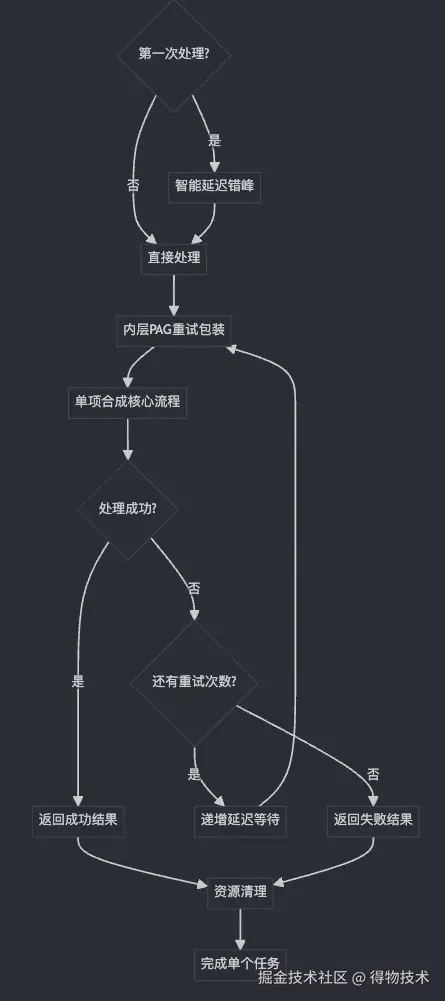

• 多层重试容错：提升合成成功率
• 图片处理与尺寸适配：保障合成质量
• 结合业务场景实现批量合成中断下次访问页面后台继续生成的逻辑：保障合成功能稳定性。

核心架构

• 资源管理层：负责PAG库加载、buffer缓存、预加载调度
• 任务处理层：单个模板的渲染流水线，包含重试机制
• 并发控制层：工作协程池管理，任务队列调度

整体批量合成流程

节拍拉取：按照固定时间间隔依次拉取资源，而非一次性并发获取所有资源

单个模板处理流程

并发工作协程模式

共享游标：多个工作协程共同使用的任务队列指针，用于协调任务分配。

原子获取任务：确保在并发环境下，每个任务只被一个协程获取，避免重复处理。

资源管理与缓存策略

批量合成与单卡交互的功能落地后，需针对开发过程中出现的卡顿、空帧、加载慢等问题进行针对性优化，同时构建兼容性检测与降级方案，保障不同环境下功能的稳定可用。

八、性能优化与降级兼容

性能优化

上述功能开发和实现并非一蹴而就，过程中遇到很多问题，诸如：

• 图片拖动卡顿
• Canvas导出空图、导出图片模糊
• 批量合成时间较久
• PAG初始加载慢
• 导出图片时间久

等等问题，因此，我们在开发过程中就对各功能组件进行性能优化，大体如下：

PagPlayer（PAG播放器）

资源管理优化：

// src变化时主动销毁旧实例，释放WebGL/PAG资源
if (srcChanged) {
  if (pagPlayer) {
    try {
      pagPlayer.destroy()
    } catch (e) {
      console.warn('Destroy previous player failed:', e)
    }
  }
}

WebGL检查与降级：

• 检查WebGL支持，不可用时降级为2D警告
• 验证Canvas状态和尺寸
• PAGView创建带重试机制

字体预注册：

• 必须在加载PAG文件之前注册字体
• 使用File类型进行字体注册

CanvasImageEditor（Canvas图片编辑器）

高DPI优化：

• 自动检测设备像素比，适配高分辨率设备
• 分离物理像素和CSS像素，确保清晰度

内存管理：

• 组件卸载时自动清理Canvas资源
• 启用高质量图像平滑，避免出现边缘锯齿
• 使用CSS touch-action控制触摸行为

EditablePagPlayer（可编辑PAG播放器）

智能批量更新系统：

// 高性能实时更新 - 使用RAF + 批量flush
const smartApplyToPag = useMemo(() => {
  return () => {
    rafId = requestAnimationFrame(async () => {
      await applyToPag() // 快速图片替换（无flush）
      smartFlush(batchUpdateRef.current) // 管理批量flush
    })
  }
}, [])

批量flush策略：

• 距离上次flush超过100ms立即flush
• 否则延迟16ms~updateThrottle/2合并多次更新
• 减少PAG刷新次数，提升性能

内存优化：

• 自动管理Canvas和PAG资源生命周期
• 智能预热：检测Canvas内容避免不必要初始化
• 资源复用：复用Canvas元素

PAGBatchComposer（批量PAG合成器）

高并发处理：

// 工作协程：按队列取任务直至耗尽或取消
const runWorker = async () => {
  while (!this.cancelled) {
    const idx = cursor++
    if (idx >= total) break
    // 处理单个模板...
  }
}

智能重试机制：

• 外层重试：最多3次整体重试，递增延迟
• 内层重试：PAG操作级别重试2次
• 首次延迟：第一个PAG处理增加500ms延迟

内存管理：

• 每个模板处理完成后立即清理Canvas和PAG对象
• 集成Canvas计数器监控内存使用
• 支持强制清理超时实例

性能监控debugUtils

• 提供详细的性能监控和调试日志
• 支持批量统计分析（吞吐量、平均时间等）

降级兼容

由于核心业务依赖 PAG 技术栈，而 PAG 运行需 WebGL 和 WebAssembly 的基础API支持，因此必须在应用初始化阶段对这些基础 API 进行兼容性检测，并针对不支持的环境执行降级策略，以保障核心功能可用性。

核心API检测代码如下：

export function isWebGLAvailable(): boolean {
  if (typeof window === 'undefined') return false
  try {
    const canvas = document.createElement('canvas')
    const gl =
      canvas.getContext('webgl') ||
      (canvas.getContext('experimental-webgl') as WebGLRenderingContext | null)
    return !!gl
  } catch (e) {
    return false
  }
}


export function isWasmAvailable(): boolean {
  try {
    const hasBasic =
      typeof (globalThis as any).WebAssembly === 'object' &&
      typeof (WebAssembly as any).instantiate === 'function'
    if (!hasBasic) return false
    // 最小模块校验，规避"存在但不可用"的情况
    const bytes = new Uint8Array([0x00, 0x61, 0x73, 0x6d, 0x01, 0x00, 0x00, 0x00])
    const mod = new WebAssembly.Module(bytes)
    const inst = new WebAssembly.Instance(mod)
    return inst instanceof WebAssembly.Instance
  } catch (e) {
    return false
  }
}


export function isPagRuntimeAvailable(): boolean {
  return isWebGLAvailable() && isWasmAvailable()
}

环境适配策略

• 兼容环境（检测通过）：直接执行 H5 端 PAG 初始化流程，启用完整的前端交互编辑能力。
• 不兼容环境（检测失败）：自动切换至服务端合成链路，通过预生成静态卡片保障核心功能可用，确保用户仍能完成球星卡生成的基础流程。

九、小结

本次「用篮球认识我」球星卡生成功能开发，围绕 "用户自主调整 + 跨端一致渲染" 核心目标，通过 PAG 技术与 Canvas 交互的深度结合，构建了从单卡编辑到批量合成的完整技术链路，可从问题解决、技术沉淀、业务价值三方面总结核心成果：

问题解决：解决业务痛点，优化用户体验

针对初期 "服务端固定合成导致构图偏差" 的核心痛点，通过 H5 端承接关键链路，保障活动玩法完整性：

• 交互自主性：基于 Canvas 封装的CanvasImageEditor组件，支持单指拖拽、双指缩放 / 旋转，让用户可精准调整人像构图，解决 "固定合成无法适配个性化需求" 问题；
• 预览实时性：设计 "交互感知 - 同步调度 - 渲染执行" 三层模型，通过复用 Canvas 元素、智能批量调度等方案，实现操作与 PAG 预览的即时同步，避免 "调整后延迟反馈" 的割裂感；
• 场景兼容性：针对 PAG 加载失败、WebGL 不支持等边界场景，设计静态图层兜底、服务端合成降级、截帧前渲染同步等方案，保障功能高可用性。

技术沉淀

本次开发过程中，围绕 PAG 技术在 H5 端的应用，沉淀出一套标准化的技术方案与组件体系，可复用于后续图片编辑、动效合成类需求：

• 组件化封装：拆分出PagPlayer（基础播放与图层替换）、CanvasImageEditor（手势交互）、EditablePagPlayer（交互与预览同步）、PAGBatchComposer（批量合成）四大核心组件，各组件职责单一、接口清晰，支持灵活组合；
• 性能优化：通过 "高清适配（DPR 处理）、资源复用（Canvas 直接传递）、调度优化（RAF 合并更新）、内存管理（实例及时销毁）" 等优化方向，为后续复杂功能的性能调优提供参考范例；
• 问题解决案例：记录 PAG 字体注册失效、截帧空帧、批量合成卡顿等典型问题的排查思路与解决方案，形成技术文档，降低后续团队使用 PAG 的门槛。

业务价值：支撑活动爆发，拓展技术边界

从业务落地效果来看，本次技术方案不仅满足了「用篮球认识我」活动的核心需求，更为社区侧后续视觉化功能提供了技术支撑：

• 活动保障：球星卡生成功能上线后，未出现因技术问题导致的功能不可用。
• 技术能力拓展：首次在社区 H5 端落地 PAG 动效合成与手势交互结合的方案，填补了 "前端 PAG 应用" 的技术空白，为后续一些复杂交互奠定基础。

后续优化方向

尽管当前方案已满足业务需求，但仍有可进一步优化的空间：

• 性能再提升：批量合成场景下，可探索 Web Worker 分担 PAG 解析压力，减少主线程阻塞。
• 功能扩展：在CanvasImageEditor中增加图片裁剪、滤镜叠加等功能，拓展组件的适用场景。

往期回顾

1. Ant Design 6.0 尝鲜：上手现代化组件开发｜得物技术

2. Java 设计模式：原理、框架应用与实战全解析｜得物技术

3. Go语言在高并发高可用系统中的实践与解决方案｜得物技术

4. 从0到1搭建一个智能分析OBS埋点数据的AI Agent｜得物技术

5. 数据库AI方向探索-MCP原理解析&DB方向实战｜得物技术

文 /无限

关注得物技术，每周更新技术干货

要是觉得文章对你有帮助的话，欢迎评论转发点赞～

未经得物技术许可严禁转载，否则依法追究法律责任。
