工业HMI的硬件，是一个为适应严酷环境而高度特化的计算机系统。理解其组成，不仅是进行设备选型的基础，更是诊断问题、规划系统集成的关键。本文将深入剖析工业HMI的五大核心硬件部件，并延伸至其他关键组件，最终为您提供一个清晰的选型决策框架。

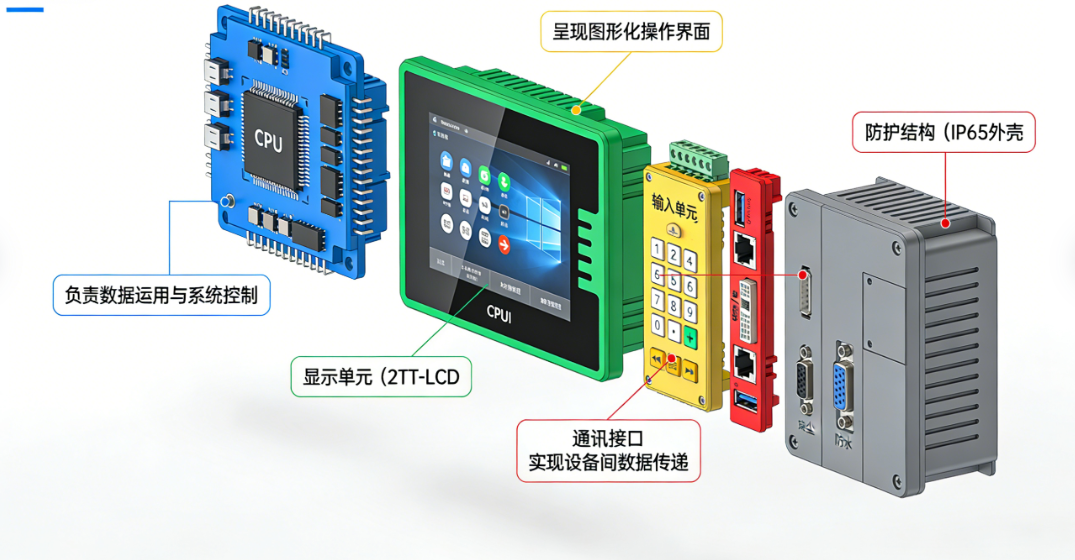

一、 五大核心部件深度解析
- 处理器（CPU）：运算与协调的"工业级大脑"
处理器是HMI响应速度与复杂任务处理能力的决定性因素。其选型远不止于"位数"，更需关注核心架构与性能定位。
-
性能谱系与应用场景：
-
低端8/16位处理器：常用于基本按键式HMI或超小型触摸屏，处理简单画面和逻辑，成本极低，适用于逻辑固定的简单设备。
-
主流32位ARM处理器（如Cortex-A7/A9）：这是中高端触摸屏HMI的绝对主流。它能流畅运行复杂的图形界面、多页面切换、基本数据记录和网络通信，满足90%的工业应用需求。
-
高性能多核处理器（如Cortex-A17/A53, Intel Atom）：用于大型工控机式HMI或高端面板。支持运行完整的Windows/Linux系统、处理大量数据可视化（3D模型、高清视频）、集成机器视觉或充当边缘计算节点。
-
-
关键考量：除了核心与主频，缓存大小和图形处理单元（GPU） 的性能直接影响复杂动画和图表的流畅度。
- 显示单元：信息呈现的"清晰视窗"
显示单元是人机信息交互的主要通道，其设计直接关乎可用性。
-
屏幕技术与选型：
-
TFT-LCD：最常用，性价比高，需注意宽温型号（-30℃~80℃）以适应无空调环境。
-
IPS：提供更广的视角和更好的色彩还原，适合多人从不同角度查看的监控场景。
-
-
可视性增强技术：
-
高亮度：常规约250-500 cd/m²；户外或强光下需≥1000 cd/m²。
-
光学贴合（Optical Bonding）：将触摸屏、液晶屏与玻璃盖板用光学胶无缝粘合。此举能显著减少反光、防止内部起雾、增强在强光下的可读性，并提高机械强度。
-
广温液晶：确保在极端低温下仍能快速响应，避免画面拖影。
-
- 输入单元：人类意图的"感知触手"
输入单元是操作意图的物理入口，其可靠性至关重要。
-
电阻式触摸屏：通过压力感应，核心优势是抗干扰强：可戴厚手套操作，不受水、油、灰尘影响。耐用性强，但透光率稍差，不支持多点触控。是多数工业环境的首选。
-
电容式触摸屏：利用人体电流感应，核心优势是触感流畅、支持多点触控。但对环境要求高，戴普通手套无法操作，表面粘附导电液体可能引起误触。常用于控制室、测试台等清洁环境。
-
物理按键/旋钮：作为触摸屏的补充或冗余，在紧急停机（蘑菇头按钮）、模式切换、高频调节等需要盲操作或绝对可靠性的场合不可或缺。
- 通讯接口：系统连接的"神经网络"
通讯接口的丰富程度决定了HMI在自动化网络中的整合能力。
-
串行接口：
-
RS-232：点对点连接，常用于连接老式仪表、扫码枪。
-
RS-485：支持多点连接，可挂接多个设备（如变频器、温控表），是与小型设备群组通讯的经济选择。
-
-
网络接口：
- 工业以太网（10/100/1000M）：现代HMI的标配。不仅用于连接PLC，还可连接工业相机、远程I/O、服务器。需关注其对主流工业协议（Profinet, EtherNet/IP, Modbus TCP）的硬件支持。
-
扩展性与现场总线：高端HMI会提供PCI或PCIe扩展槽，用于增配CANopen、Profibus等现场总线卡或特殊通讯卡。
- 防护结构：恶劣环境的"生存铠甲"
防护结构是HMI在工业现场稳定运行的物理保障。
-
IP防护等级：
-
IP65：完全防尘，防止来自任何方向的低压喷水。适用于大多数有粉尘和喷溅水的车间。
-
IP67：可短暂浸入水中（15cm-1m，30分钟）。适用于可能被冲洗的设备。
-
IP69K：能承受高压、高温水射流冲洗。专为食品饮料、制药等需要高压灭菌的行业设计。
-
-
材质与设计：
-
前面板材质：普通环境用钢化玻璃+塑料边框；腐蚀性环境（如电镀、化工）或洁净室需用不锈钢（304/316L）。
-
散热设计：无风扇设计（通过散热片散热）可避免灰尘吸入，提高长期可靠性，但会限制处理器性能上限；有风扇设计散热能力更强，但需定期维护。
-
安装方式：面板嵌入式、壁挂式、VESA臂架安装等，需根据控制柜设计选择。
-
二、 其他关键硬件组件
-
存储器：包括运行内存（RAM） 和存储内存（Flash）。RAM大小影响多任务流畅度；Flash容量决定能存储多少历史数据、报警记录和配方文件。
-
实时时钟（RTC）：为所有事件记录提供精确的时间戳，对于生产追溯和故障分析至关重要。
-
电源模块：宽电压输入（如DC 24V ±20%）以适应不稳定的工业电网，并具备反接、过压、浪涌保护功能。
三、 硬件选型核心决策框架
面对众多参数，可按以下四步进行决策：
-
定义应用场景：是单机设备操作（小尺寸，中性能）、产线监控（中尺寸，多接口）还是中央监控（大尺寸，高性能）？环境清洁、一般、恶劣还是易爆？
-
确定性能基线：需要显示多少动态数据？响应速度要求多高？是否需要记录大量数据？据此确定CPU、内存和存储的底线。
-
明确连接需求：需要连接哪些设备（品牌、型号、数量）？使用什么协议？据此确定通讯接口的类型和数量。
-
匹配环境要求：现场存在哪些物理和化学威胁（粉尘、水、油、酸、冲击）？工作温度范围是多少？据此确定防护等级、材质和散热方式。
总结而言，工业HMI的硬件是一个为可靠性、实时性和环境适应性而高度优化的整体。 成功的选型并非追求最高配置，而是在充分理解自身工艺需求与环境挑战的基础上，寻求性能、成本与可靠性之间的最佳平衡点。通过系统性地分析这五大核心部件及其延伸参数，工程师可以为任何工业应用匹配上最合适的"智能交互终端"。
