常见屏幕驱动接口总结

以ST77926为例：

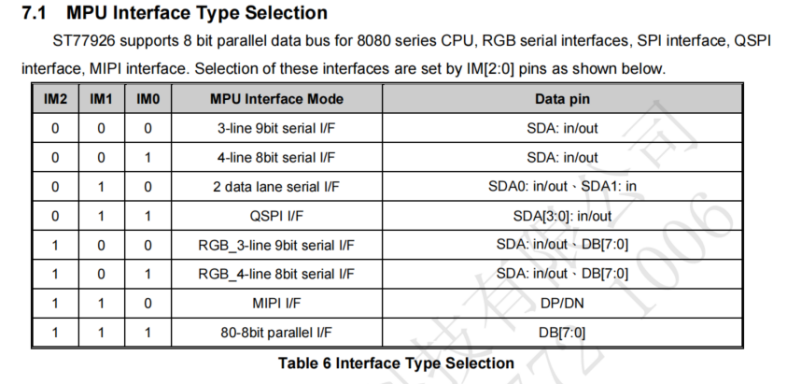

以上接口中

• DBI (Display Bus Interface)，总线接口统称
  • TypeA：6800时序，并行接口
  • TypeB：8080时序，并行接口
  • TypeC：串行接口

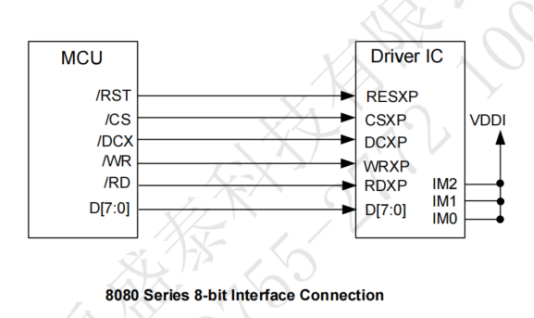

ST77926并行方式对应8080时序 ：CS、D/C、WR、RD、DB7:0

其它一般有DB7:0、DB8:0、DB15:0、DB17:0、DB23:0，分别对应8、9、16、18、24根数据线

• SPI (Serial Peripheral Interface)，串行接口

  • 3-line：CS、SCL、SDA(in/out)

  • 4-line：CS、SCL、SDA(in/out)、D/C(数据命令选择)

  • 2data line：CS、SCL、SDA0(in/out)、SDA1(out)、D/C

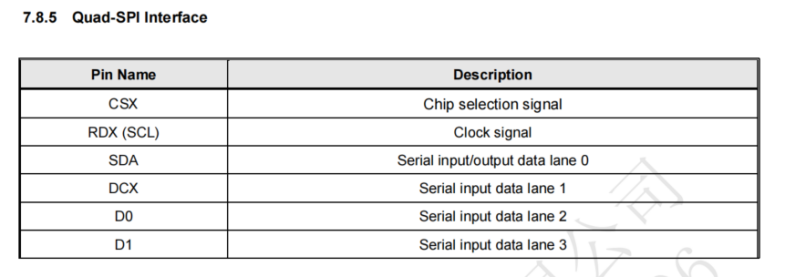

  • qspi：CS、SCL、SDA3:0

  •

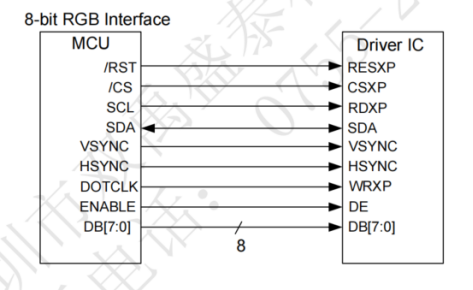

  • RGB_3-line：同步传输，持续刷新，RAM可选

  • RGB_4-line：同步传输，持续刷新，RAM可选，增加DE引脚

    • HV模式：行场方式同步
    • DE模式：决定传输数据有效同步
    •

  • MIPI：差分信号，移动设备常用

持续总结中......
