智能翻转机构视觉识别系统

项目简介

本项目旨在开发一个智能视觉识别系统，结合硬件控制，实现对特定物料的颜色、图案和角度识别，并根据识别结果控制翻转机构进行相应操作。系统主要由基于 PyQt5 的用户界面、后端视觉识别服务和硬件通信模块组成。

实际效果如下所示

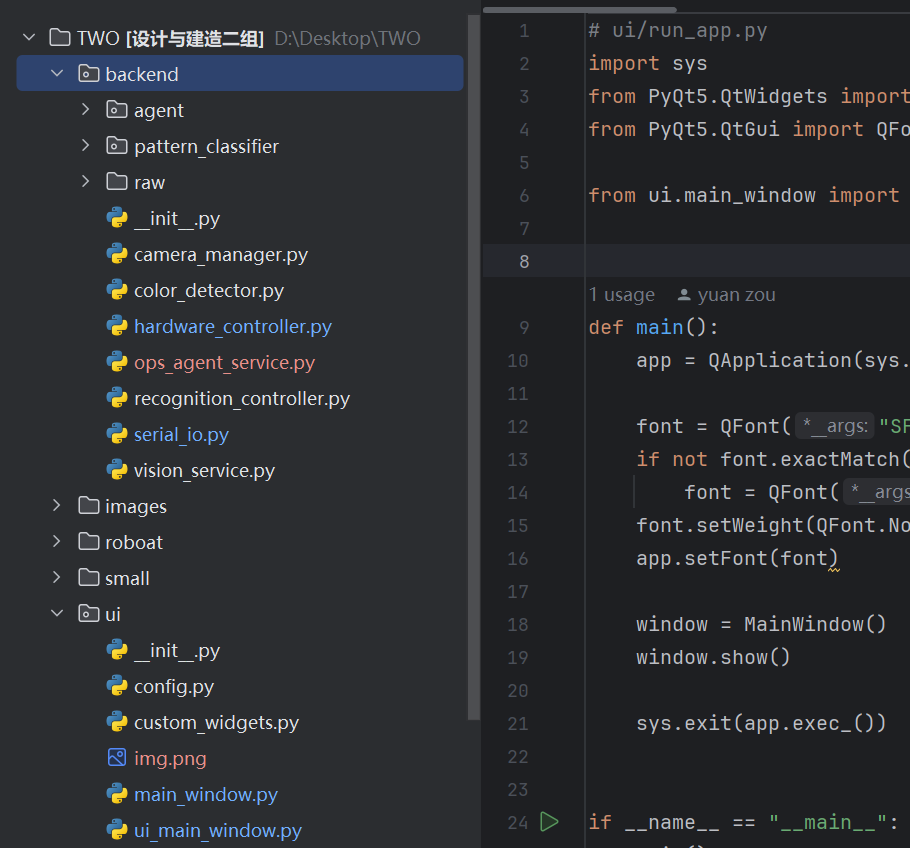

目录结构

• backend/: 后端核心逻辑，包括摄像头管理、颜色检测、模式分类、硬件控制和串口通信。

• ui/: 用户界面相关代码，基于 PyQt5 实现。

• small/: 包含一些小样本学习的模型训练、评估脚本和测试文件。

• raw/: 原始图像数据，用于模型训练和模板匹配。

• run_app.py: 项目主入口，启动 PyQt5 应用程序。

• requirements.txt: 项目依赖库列表。

• LICENSE: 项目许可证文件。

• .gitignore: Git 版本控制忽略文件。

• 设计与建造课程报告.pdf: 项目相关的课程报告。

模块功能详解

backend/ 模块

• backend/__init__.py: Python 包初始化文件。
• backend/camera_manager.py:
  • 功能: 负责管理摄像头设备的开启、实时预览、帧捕获和图像显示。
  • 主要类 : CameraManager。
  • 核心方法 : start_preview() (启动预览), freeze_current_frame() (定格当前帧), get_last_frame() (获取最新帧), update_process_image() (更新处理图像显示)。
• backend/color_detector.py:
  • 功能: 实现物料颜色的检测（主要识别红色或蓝色）。
  • 主要类 : ColorDetector。
  • 核心方法 : detect_color() (检测颜色，返回 '红色'、'蓝色' 或 '未知'，并返回环形区域图像)。
  • 技术: 结合灰度处理、中值滤波、CLAHE 增强、Canny 边缘检测和霍夫圆变换来识别圆形区域，并通过 HSV 颜色空间分析平均色调。
• backend/hardware_controller.py:
  • 功能: 负责串口通信的初始化、数据发送和硬件（步进电机、翻转机构）控制。
  • 主要类 : HardwareController。
  • 核心方法 : setup_serial() (初始化串口), send_results() (发送识别结果到串口屏), stepper_forward/backward/stop() (控制步进电机), flip_forward/backward/stop() (控制翻转机构)。
• backend/pattern_classifier/:
  • backend/pattern_classifier/__init__.py: Python 包初始化文件。
  • backend/pattern_classifier/dataset.py:
    • 功能 : 定义用于模式分类和角度预测的数据集 (ProtoAngleDataset)，支持 few-shot learning 的 episode 构造。
    • 核心方法 : get_episode() (生成包含支持集和查询集的训练/测试 episode)。
  • backend/pattern_classifier/model.py:
    • 功能 : 定义基于 ConvNeXt-Tiny 的原型网络模型 (ProtoNetWithAngle)，用于模式分类和角度回归。
    • 技术: 使用 ConvNeXt-Tiny 作为特征提取主干，结合原型网络进行分类，并额外添加一个线性回归头用于角度预测。
  • backend/pattern_classifier/pattern_angle_predictor.py:
    • 功能: 集成模式分类和角度预测功能，加载预训练模型并对图像进行预测。
    • 主要类 : PatternAndAngleClassifier。
    • 核心方法 : predict() (对单张图像进行模式分类和角度预测)。
• backend/raw/: 原始图像数据，按类别 (class1, class2, class3) 组织，用于模型训练和角度模板。
• backend/recognition_controller.py:
  • 功能 : 作为视觉识别服务的控制器，接收图像帧并调用 VisionRecognitionService 进行推理，然后整理结果。
  • 主要类 : RecognitionController。
  • 核心方法 : run_inference() (执行推理并返回结构化结果)。
• backend/serial_io.py:
  • 功能 : 提供串口通信的底层实现，包括数据发送 (ScreenSender) 和数据接收/信号触发 (SerialBridge)。
  • 主要类 : ScreenSender (负责 PC 到屏幕/下位机的数据发送), SerialBridge (串口监听线程，处理接收到的命令和信号)。
  • 技术 : 使用 pyserial 库进行串口操作，并结合 PyQt5 的 QThread 和 pyqtSignal 实现异步通信。
• backend/vision_service.py:
  • 功能: 整合颜色检测、模式分类和角度预测，提供统一的视觉识别服务。
  • 主要类 : VisionRecognitionService。
  • 核心方法 : predict_all() (对图像进行颜色、图案和角度的综合识别)。
  • 技术 : 结合 ColorDetector 和 PatternAndAngleClassifier，并使用 OpenCV 的特征匹配 (SIFT/ORB) 和仿射变换估计来精确计算角度。

ui/ 模块

• ui/__init__.py: Python 包初始化文件。
• ui/config.py: 存储 UI 相关的配置参数，如串口设置、模型路径、摄像头参数等。
• ui/custom_widgets.py:
  • 功能: 定义了一系列自定义的 PyQt5 控件，用于增强用户界面的视觉效果和交互性。
  • 主要类 : NeuralNetworkWidget (神经网络实时动画), AnimatedButton (带动画效果的按钮), PulsingLabel (脉冲动画标签), GradientFrame (渐变背景框架)。
• ui/main_window.py:
  • 功能: 实现主应用程序窗口的逻辑，集成后端服务和 UI 元素。
  • 主要类 : MainWindow (继承自 QWidget 和 MainWindowUI)。
  • 核心功能: 初始化摄像头、识别服务、硬件控制器；连接 UI 信号与槽；处理识别流程和硬件交互。
• ui/test.py: 可能包含 UI 相关的测试代码。
• ui/ui_main_window.py:
  • 功能: 负责主窗口的用户界面布局和控件创建，通常由 UI 设计工具生成或手动编写。
  • 主要类 : MainWindowUI (Mixin 类，提供 setup_ui 方法来创建和布局所有 UI 元素)。

small/ 模块

• small/.pytest_cache/: pytest 缓存目录。
• small/checkpoints/: 模型检查点存储目录。
• small/dataset.py:
  • 功能: 独立的图像数据集定义，可能用于模型训练。
  • 技术 : 使用 torch.utils.data.Dataset 和 torchvision.transforms 进行数据加载和预处理。
• small/evaluate.py:
  • 功能 : 用于评估 ProtoNetWithAngle 模型性能的脚本，包括分类准确率和角度平均绝对误差 (MAE)。
  • 技术: 加载模型权重，构造测试 episode，执行推理并计算指标。
• small/loss_center.py:
  • 功能: 定义了 Center Loss，一种用于深度学习模型训练的损失函数，旨在增加类内紧凑性。
  • 主要类 : CenterLoss。
• small/model.py:
  • 功能: 独立的模型定义，可能用于训练。
  • 技术 : 与 backend/pattern_classifier/model.py 类似，定义了 ProtoNetWithAngle 模型。
• small/predict_test_images.py: 用于对测试图像进行预测的脚本。
• small/raw/: 原始图像数据，按类别组织，可能用于 small 模块中的模型训练。
• small/test_images/: 包含一些测试图像文件。
• small/train.py: 模型训练脚本。
• small/val/: 验证集图像数据，按类别组织。

核心依赖

项目依赖于 requirements.txt 中列出的库，主要包括：

• 数值 & 科学计算 : numpy, sympy
• 深度学习 : torch, torchvision, torchaudio
• 计算机视觉 & 图像处理 : opencv-python, Pillow
• GUI 桌面程序 : PyQt5, PyQt5-sip
• 配置 & 序列化 : PyYAML
• 串口通信 : pyserial
• 工具 & 通用依赖 : requests, networkx, filelock, fsspec, Jinja2, MarkupSafe, typing-extensions

运行指南

1. 安装依赖 :

   pip install -r requirements.txt

2. 运行应用程序 :

   python main.py

   或

   python run_app.py

贡献

欢迎对本项目提出建议或贡献代码。请遵循以下步骤：

1. Fork 本仓库。
2. 创建新的功能分支 (git checkout -b feature/YourFeature)。
3. 提交您的更改 (git commit -am 'Add some feature')。
4. 推送到分支 (git push origin feature/YourFeature)。
5. 提交 Pull Request。

许可证

本项目采用 MIT 文件中定义的许可证。
