一、项目背景与研究意义

在电子制造领域，PCB（Printed Circuit Board，印制电路板）缺陷检测是保障产品质量的核心环节之一。传统的人工目检或规则算法存在以下问题：

❌ 效率低：人工检测难以满足大规模流水线需求
❌ 一致性差：不同检测人员经验差异明显
❌ 规则泛化能力弱：传统图像算法难以应对复杂缺陷形态
❌ 自动化程度低：难以与现代工业系统深度集成

随着深度学习和计算机视觉技术的发展，基于目标检测模型的 PCB 缺陷自动识别方案逐渐成为工业视觉的主流方向。

本项目基于 Ultralytics YOLOv8 构建了一套完整的 PCB 缺陷检测系统，并通过 PyQt5 桌面界面 实现"非算法人员也能直接使用"的工业级应用形态。

源码下载与效果演示

哔哩哔哩视频下方观看： www.bilibili.com/video/BV1ti...

包含：

📦完整项目源码

📦 预训练模型权重

🗂️ 数据集地址（含标注脚本

二、系统整体架构设计

2.1 技术选型说明

模块	技术选型	说明
检测模型	YOLOv8	Anchor-Free，高精度，高速度
深度学习框架	PyTorch	灵活、社区成熟
GUI 界面	PyQt5	跨平台、桌面级应用
图像处理	OpenCV	视频流与图像读写
数据格式	YOLO 标准	通用、易扩展

2.2 系统功能模块划分

整体系统采用 "模型层 + 推理层 + 应用层" 三层结构：

复制代码

├── 数据层
│   ├── PCB 图像数据集
│   ├── YOLO 标注文件
│
├── 模型层
│   ├── YOLOv8 网络结构
│   ├── 训练脚本
│   ├── 权重文件
│
├── 推理层
│   ├── 图片检测
│   ├── 批量检测
│   ├── 视频检测
│   ├── 摄像头检测
│
├── 应用层
│   ├── PyQt5 主界面
│   ├── 参数配置
│   ├── 结果可视化
│   └── 文件保存管理

三、PCB 缺陷类型定义与数据集构建

3.1 缺陷类别说明

本项目针对常见 PCB 工业缺陷，定义了 6 大类目标：

类别	中文名称	工业含义
missing_hole	缺孔	钻孔缺失
mouse_bite	鼠咬缺口	板边损坏
open_circuit	开路	线路断裂
short	短路	线路粘连
spur	飞线	多余金属线
spurious_copper	杂铜	非预期铜残留

这些缺陷在实际生产中对 PCB 功能可靠性影响极大，具有明确的检测价值。

3.2 数据集组织结构

采用 YOLO 官方推荐格式：

text 复制代码

dataset/
├── images/
│   ├── train/
│   └── val/
├── labels/
│   ├── train/
│   └── val/

单条标注示例：

text 复制代码

4 0.5096 0.3528 0.3947 0.3182

含义为：

arduino 复制代码

[class_id, x_center, y_center, width, height]

坐标均为 归一化比例值，与分辨率无关，利于模型泛化。

四、YOLOv8 模型原理与工程优势

4.1 YOLOv8 核心改进点

相比 YOLOv5 / YOLOv7，YOLOv8 具备以下优势：

🚀 Anchor-Free 架构：减少超参数设计
🎯 TaskAlignedAssigner：正负样本分配更合理
📉 CIoU + DFL Loss：定位精度更高
⚡ 推理速度更快：适合实时工业检测

YOLOv8 网络结构整体分为：

Backbone：特征提取
Neck：FPN + PAN 融合
Head：目标分类与回归

4.2 工业缺陷检测的适配性分析

PCB 缺陷检测具有以下特点：

小目标密集
纹理复杂
对误检容忍度低

YOLOv8 在 小目标检测能力 + 实时性 上表现尤为突出，非常适合该类工业场景。

五、模型训练流程与参数配置

5.1 训练命令示例

bash 复制代码

yolo detect train \
  data=pcb.yaml \
  model=yolov8n.pt \
  epochs=100 \
  batch=16 \
  imgsz=640 \
  lr0=0.001

关键参数说明：

epochs：训练轮次
batch：批大小
imgsz：输入尺寸
lr0：初始学习率

5.2 训练结果评估指标

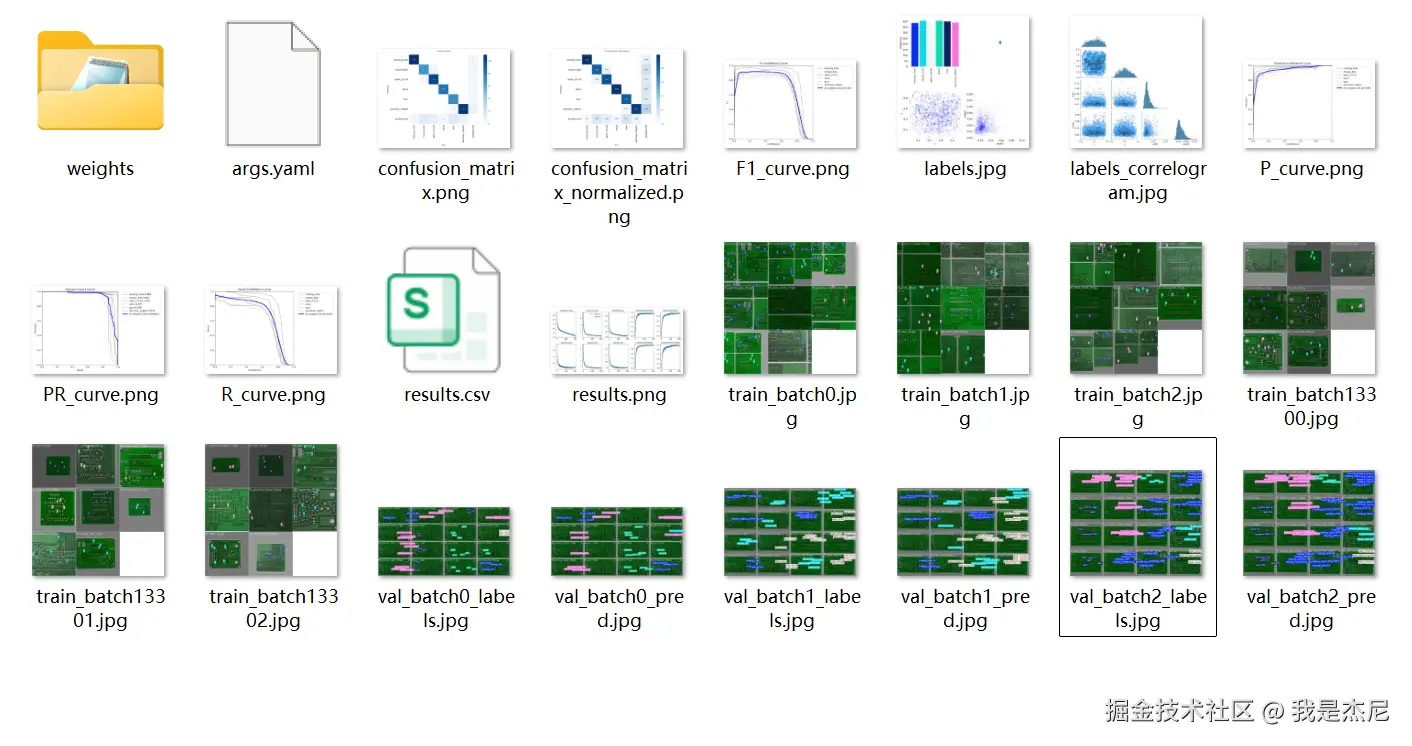

训练完成后生成以下关键文件：

results.png：Loss / mAP 曲线
confusion_matrix.png：类别混淆分析
weights/best.pt：最优权重

当 mAP@0.5 ≥ 90% 时，即具备工程部署价值。

六、模型推理与结果解析

6.1 Python 推理示例代码

python 复制代码

from ultralytics import YOLO

model = YOLO("best.pt")
results = model("test.jpg", conf=0.25, save=True)

for box in results[0].boxes:
    cls = int(box.cls)
    conf = float(box.conf)
    print(cls, conf)

输出信息包含：

缺陷类别
置信度
边框坐标

6.2 检测结果可视化

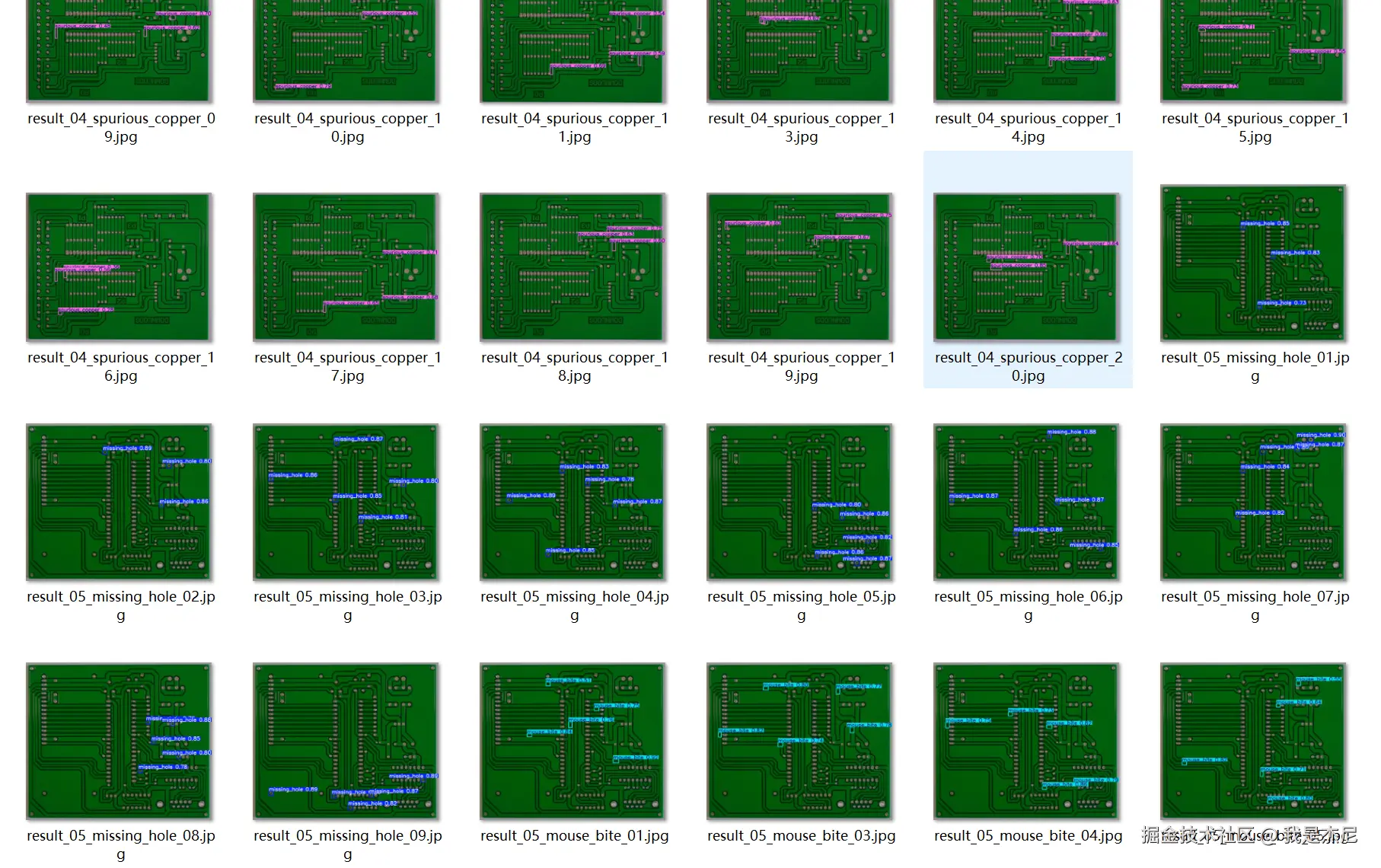

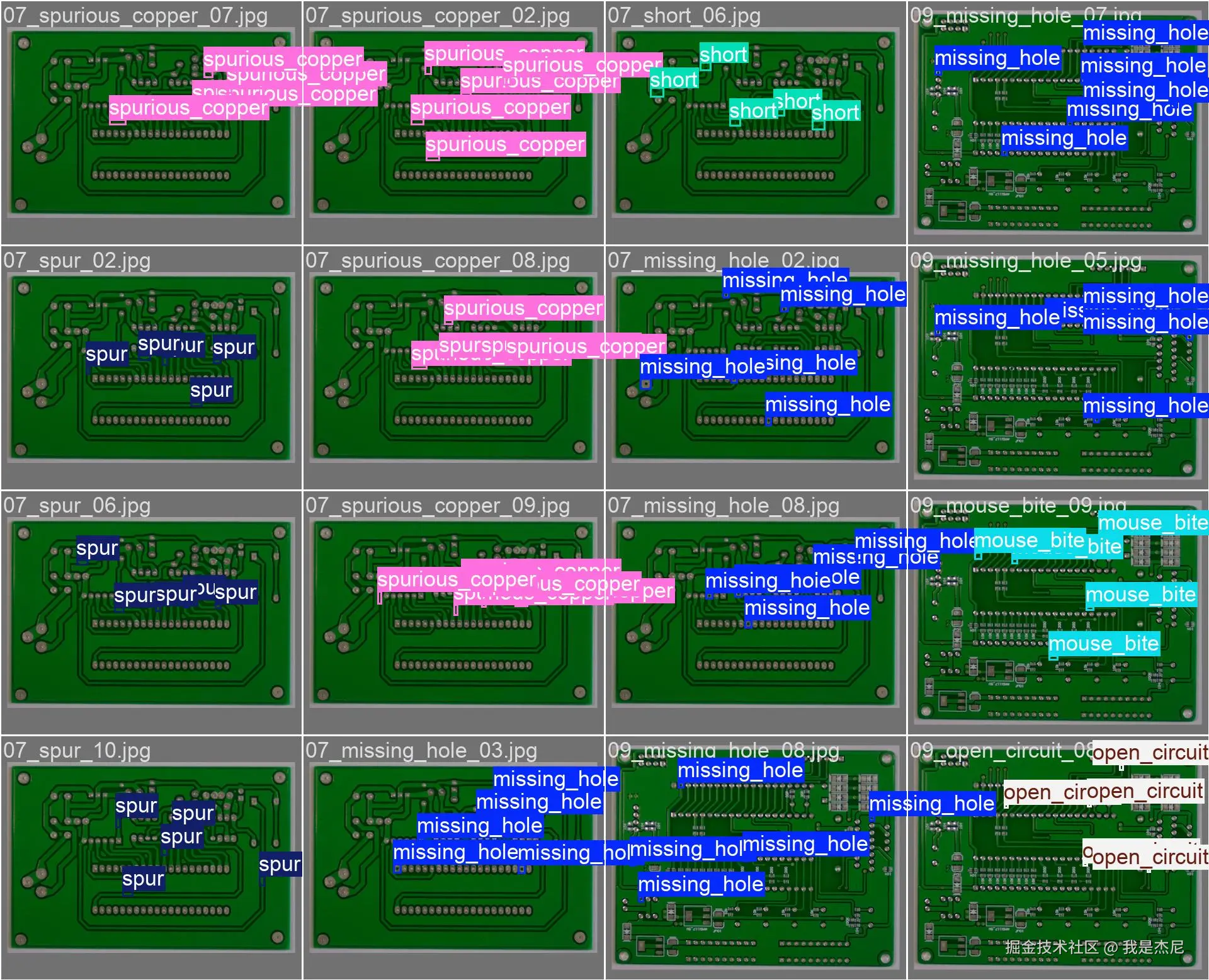

系统自动生成带有 类别 + 置信度 + 边框 的结果图像，便于人工复核和质量追溯。

七、PyQt5 桌面应用系统设计

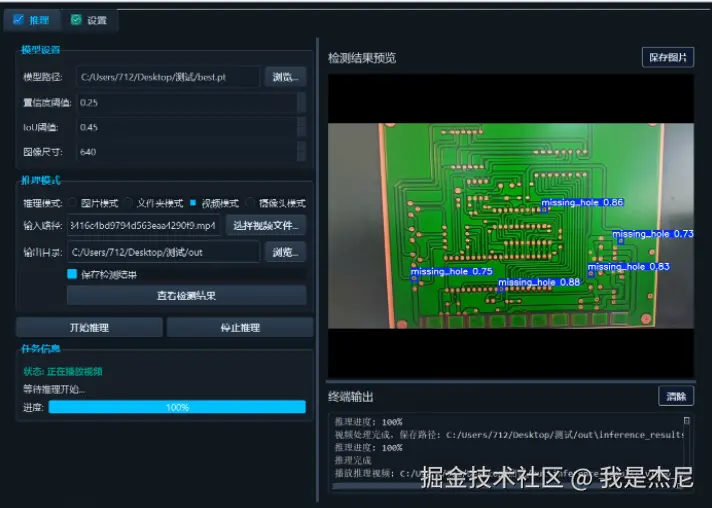

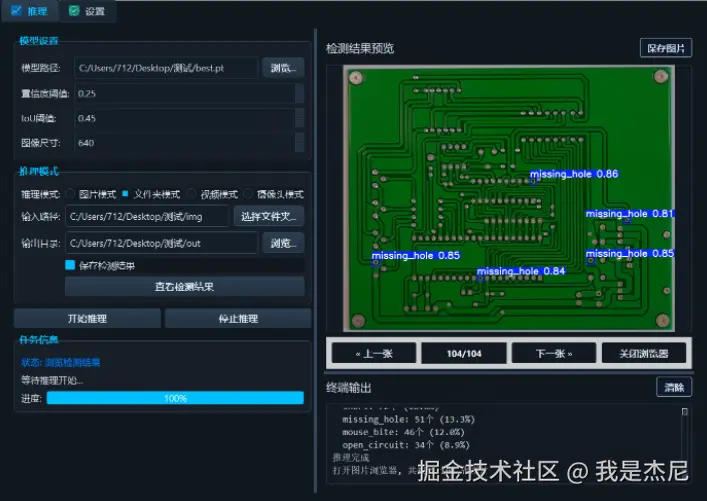

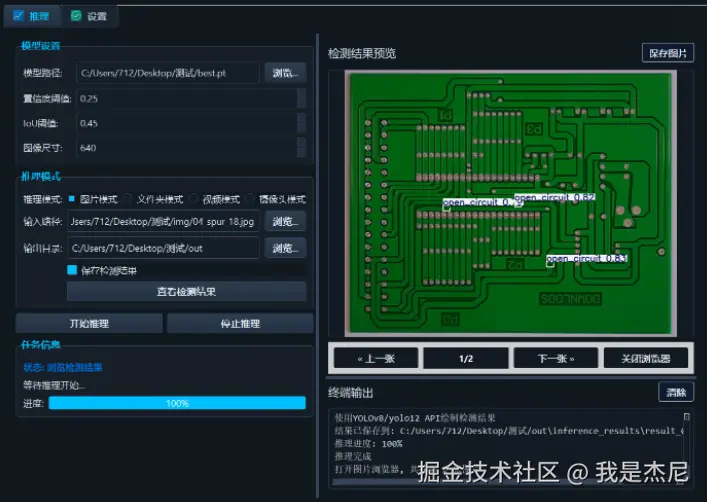

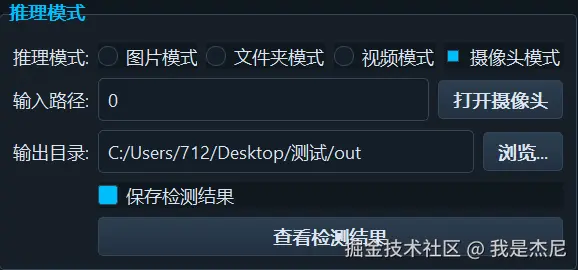

7.1 GUI 功能概览

桌面系统支持：

📷 单图片检测
📁 文件夹批量检测
🎥 视频检测
📡 摄像头实时检测

界面与算法解耦，用户无需理解深度学习即可完成检测。

7.2 主程序运行方式

bash 复制代码

python main.py

系统将自动加载模型权重并进入主界面。

八、工程落地价值分析

8.1 适用场景

PCB 生产线自动质检
工业视觉教学实验
计算机视觉毕业设计
企业原型系统验证

8.2 项目优势总结

✅ 从 0 到 1 的完整工程闭环
✅ 模型 + GUI + 数据集一体化
✅ 高可复现性与可扩展性
✅ 适合科研与工业双场景

九、可拓展方向与未来优化

模型轻量化
- ONNX / TensorRT
- Jetson / 边缘端部署
缺陷统计与报表
- 自动生成 CSV / Excel
- 质量趋势分析
多模型对比
- YOLOv8 vs RT-DETR
- Transformer-based Detector
工业系统对接
- MES / PLC 接口
- Web 可视化平台

十、结语

本项目不仅是一个 YOLOv8 目标检测示例 ，更是一套真正可用于工业场景的 PCB 缺陷检测解决方案。通过模型训练、推理封装与桌面应用整合，实现了从算法到工程的完整落地路径。
