RK3576-Android15原生相机Camera2 修改USB相机预览和成像方向

ItJavawfc2025-12-28 8:45

提示：RK3576-Android15 谷歌原生相机Camera2 使用客户定制的USB相机，发现预览和成像方向错位，相机软件需要适配USB相机

文章目录

前言-需求

产品是大屏平板类型设备4K 32寸 随心屏，客户自己打样了USB相机，产品出厂用的就是USB相机设备

问题：

  • USB相机安装上去发现 拍照预览有一个方向是倒置的
  • 拍照的照片 成像都是倒置的，旋转了180度
  • 视频预览都是倒置的，视频成像到是没什么问题。

所以要解决的问题有3个：拍照一个方向和视频横竖屏方向预览倒置了，拍照成像方向旋转了180度。

一、基础-参考资料-思路

参考资料

Camera2 实现重力感应四个方向调试相机预览

基础补充

相机整个模块确实太专业、复杂了。 无论从硬件外设、驱动【USBCamera免驱】、相机 都比较专业、覆盖面及广，针对思考中的问题 给出自己认为比较好相关博客，方便了解，助于梳理流程、提升认知。

对于上层应用或者Framework 系统应用开发者，只需要了解基本的架构、API、使用方法，当然这些也不简单的

下面提供部分资源，方便快速了解，充电：

架构图了解

MTKCamera2相机架构
Camera2架构
Android Camera架构简析

Camera相关专栏

Camera Framework 专栏
小驰私房菜系列
小驰私房菜MTK系列
小驰Camera 开发系列
Camera 相机开发
展讯平台 Camera
官方文档：谷歌官方 API 描述

零散知识了解

MTK 相机UI介绍
Camera2 相机认知
Camera2学习笔记
camera2关于拍照预览方向旋转90度和拍照图片镜像功能实现
Camera2 预览集成、简单拍照：熟悉预览步骤流程比较有用
Camera镜像上下左右颠倒问题的解决办法
MTK相机成像质量差
Camera应用分析

部分相机源码参考，学习API使用，梳理流程，偏应用层

极客相机 Camera2 API
Camera2 API详解
极客相机源码
Camera2 相机Demo
Camera2 专业相机Demo
拍照、预览、录像Demo
使用Camera2 拍照

实现需求思路

其实对于相机Camera2 的修改，难点在于：Camera2 源码量或者说Android体系下AOSP中各个模块的代码量本身太大，每个模块都有自己的架构，不同Android版本架构思路其实不一样的 并不能直接复用。 所以针对性看大量的源码存在一定困难、理解起来更困难、调试起来更是天方夜谭，只能编译调试。

但是，如果就预览方向和相机拍照成像方向，根据经验思路如下：基于这个思路极大方便针对性查看源码

调整场景 核心方法/API 关键考虑因素 主要实现思路
预览方向 TextureView.setTransform(matrix) 设备物理方向、传感器方向、预览显示 计算变换矩阵并应用到显示控件
拍照方向 CaptureRequest.JPEG_ORIENTATION 设备物理方向、传感器方向、照片存储 设置JPEG图像写入时的旋转元数据

二、修改文件

java 复制代码
packages/apps/Camera2/src/com/android/camera/TextureViewHelper.java
packages/apps/Camera2/src/com/android/camera/util/CameraUtil.java

这里面一个文件是修改预览方向，TextureViewHelper 见名知意；一个是设置成像方向旋转。

三、实现方案

修改预览方向-TextureViewHelper

第一步：导包

java 复制代码
// modify by fangchen start
import android.content.res.Configuration;
import com.android.camera.app.CameraServices;
import com.android.camera.app.CameraServicesImpl;
import com.android.camera.settings.SettingsManager;
import com.android.camera.settings.Keys;
// modify by fangchen end

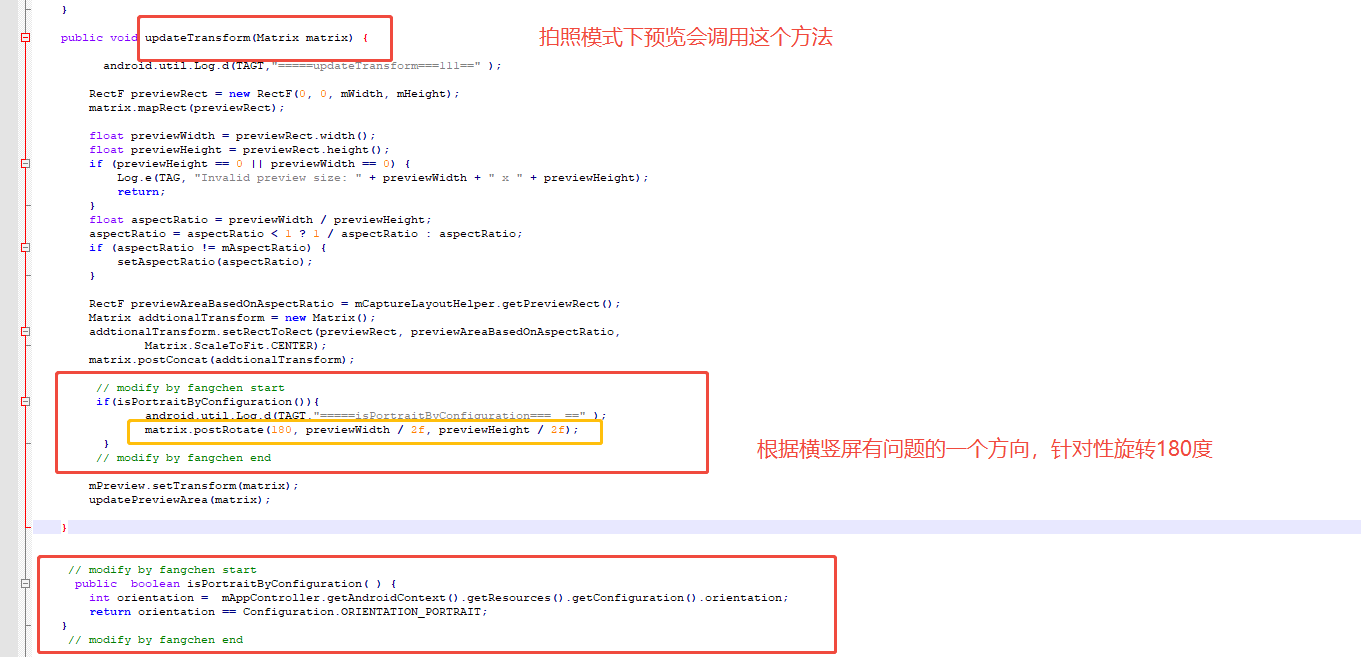

第二步：拍照预览情况下判断横竖屏方向针对某一个方向进行预览旋转，实际情况就一个方向预览倒置。 方法 updateTransform(Matrix matrix) 修改如下：

java 复制代码
    public void updateTransform(Matrix matrix) {

		  android.util.Log.d(TAGT,"=====updateTransform===111==" );

        RectF previewRect = new RectF(0, 0, mWidth, mHeight);
        matrix.mapRect(previewRect);

        float previewWidth = previewRect.width();
        float previewHeight = previewRect.height();
        if (previewHeight == 0 || previewWidth == 0) {
            Log.e(TAG, "Invalid preview size: " + previewWidth + " x " + previewHeight);
            return;
        }
        float aspectRatio = previewWidth / previewHeight;
        aspectRatio = aspectRatio < 1 ? 1 / aspectRatio : aspectRatio;
        if (aspectRatio != mAspectRatio) {
            setAspectRatio(aspectRatio);
        }

        RectF previewAreaBasedOnAspectRatio = mCaptureLayoutHelper.getPreviewRect();
        Matrix addtionalTransform = new Matrix();
        addtionalTransform.setRectToRect(previewRect, previewAreaBasedOnAspectRatio,
                Matrix.ScaleToFit.CENTER);
        matrix.postConcat(addtionalTransform);

		 // modify by fangchen start
		 if(isPortraitByConfiguration()){
			    android.util.Log.d(TAGT,"=====isPortraitByConfiguration===  ==" );
                matrix.postRotate(180, previewWidth / 2f, previewHeight / 2f);
          }
		 // modify by fangchen end

        mPreview.setTransform(matrix);
        updatePreviewArea(matrix);

    }


	 // modify by fangchen start
	  public  boolean isPortraitByConfiguration( ) {
        int orientation =  mAppController.getAndroidContext().getResources().getConfiguration().orientation;
        return orientation == Configuration.ORIENTATION_PORTRAIT;
    }
	 // modify by fangchen end

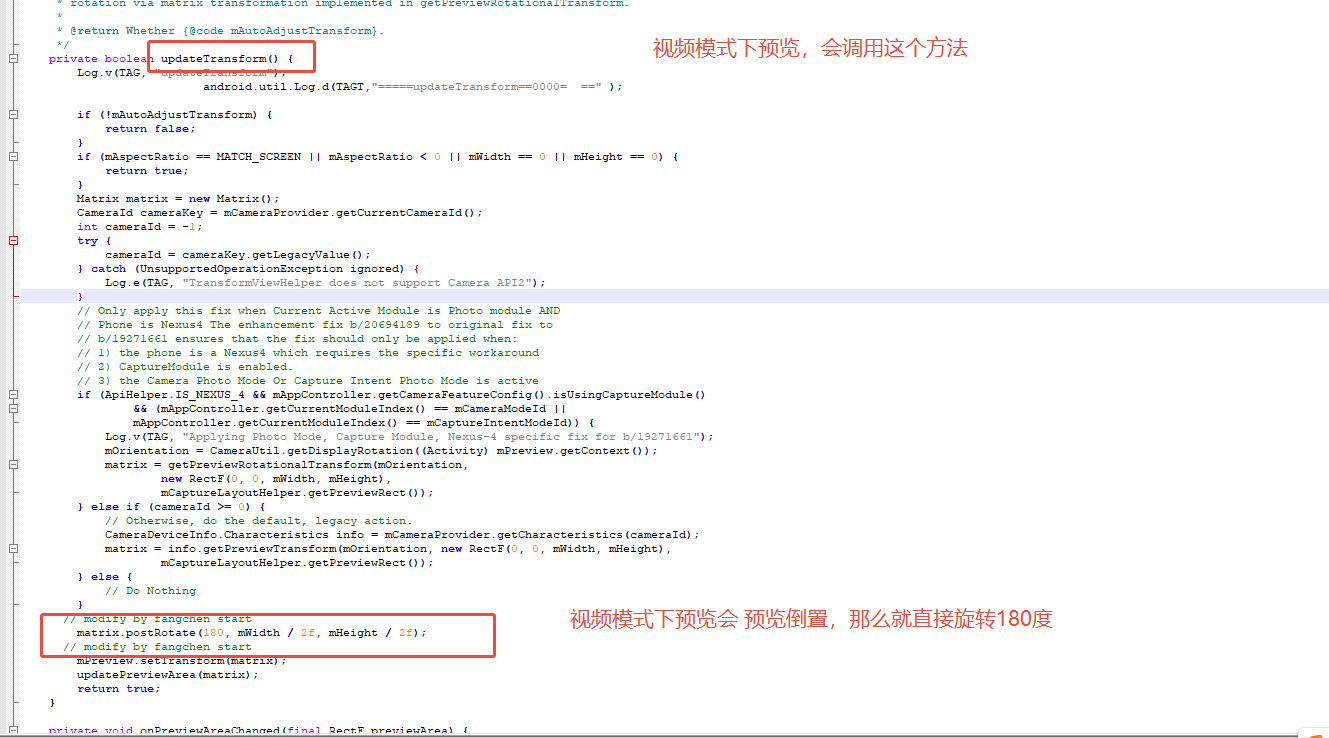

第三步：视频预览情况下进行预览旋转，实际情况是视频模式下预览都倒置，那么就直接旋转180度。 方法 updateTransform() 修改如下：

java 复制代码
 private boolean updateTransform() {
        Log.v(TAG, "updateTransform");
		         		  android.util.Log.d(TAGT,"=====updateTransform==0000=  ==" );

        if (!mAutoAdjustTransform) {
            return false;
        }
        if (mAspectRatio == MATCH_SCREEN || mAspectRatio < 0 || mWidth == 0 || mHeight == 0) {
            return true;
        }
        Matrix matrix = new Matrix();
        CameraId cameraKey = mCameraProvider.getCurrentCameraId();
        int cameraId = -1;
        try {
            cameraId = cameraKey.getLegacyValue();
        } catch (UnsupportedOperationException ignored) {
            Log.e(TAG, "TransformViewHelper does not support Camera API2");
        }
        // Only apply this fix when Current Active Module is Photo module AND
        // Phone is Nexus4 The enhancement fix b/20694189 to original fix to
        // b/19271661 ensures that the fix should only be applied when:
        // 1) the phone is a Nexus4 which requires the specific workaround
        // 2) CaptureModule is enabled.
        // 3) the Camera Photo Mode Or Capture Intent Photo Mode is active
        if (ApiHelper.IS_NEXUS_4 && mAppController.getCameraFeatureConfig().isUsingCaptureModule()
                && (mAppController.getCurrentModuleIndex() == mCameraModeId ||
                mAppController.getCurrentModuleIndex() == mCaptureIntentModeId)) {
            Log.v(TAG, "Applying Photo Mode, Capture Module, Nexus-4 specific fix for b/19271661");
            mOrientation = CameraUtil.getDisplayRotation((Activity) mPreview.getContext());
            matrix = getPreviewRotationalTransform(mOrientation,
                    new RectF(0, 0, mWidth, mHeight),
                    mCaptureLayoutHelper.getPreviewRect());
        } else if (cameraId >= 0) {
            // Otherwise, do the default, legacy action.
            CameraDeviceInfo.Characteristics info = mCameraProvider.getCharacteristics(cameraId);
            matrix = info.getPreviewTransform(mOrientation, new RectF(0, 0, mWidth, mHeight),
                    mCaptureLayoutHelper.getPreviewRect());
        } else {
            // Do Nothing
        }
	  // modify by fangchen start
        matrix.postRotate(180, mWidth / 2f, mHeight / 2f);
      // modify by fangchen start
        mPreview.setTransform(matrix);
        updatePreviewArea(matrix);
        return true;
    }

修改成像方向-CameraUtil

如上修改思路，对于拍照成像方向，找一下：CaptureRequest.JPEG_ORIENTATION 相关代码，就是Camera2 机制里面，拍照时候去设置一个参数。 当然还有一种方案就是存储的时候 进行旋转【这里不处理，尽量不要在上层处理 ， 直接处理成像流】

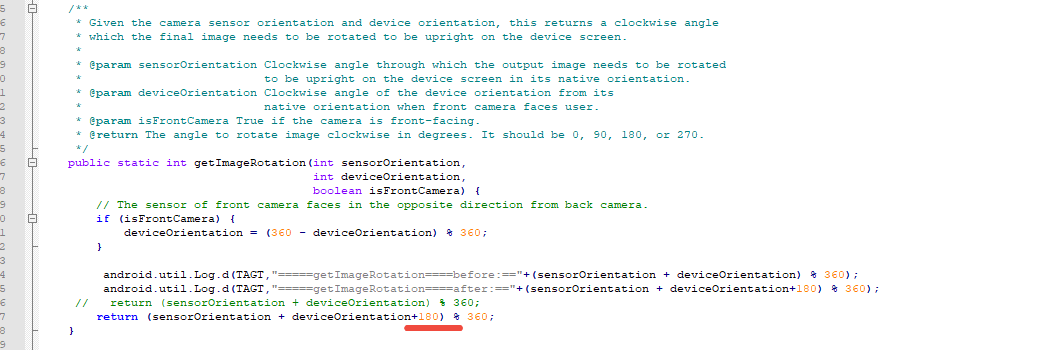

在 getImageRotation 方法中添加方向多180度即可，如下：

java 复制代码
/**
     * Given the camera sensor orientation and device orientation, this returns a clockwise angle
     * which the final image needs to be rotated to be upright on the device screen.
     *
     * @param sensorOrientation Clockwise angle through which the output image needs to be rotated
     *                          to be upright on the device screen in its native orientation.
     * @param deviceOrientation Clockwise angle of the device orientation from its
     *                          native orientation when front camera faces user.
     * @param isFrontCamera True if the camera is front-facing.
     * @return The angle to rotate image clockwise in degrees. It should be 0, 90, 180, or 270.
     */
    public static int getImageRotation(int sensorOrientation,
                                       int deviceOrientation,
                                       boolean isFrontCamera) {
        // The sensor of front camera faces in the opposite direction from back camera.
        if (isFrontCamera) {
            deviceOrientation = (360 - deviceOrientation) % 360;
        }

		 android.util.Log.d(TAGT,"=====getImageRotation====before:=="+(sensorOrientation + deviceOrientation) % 360);
		 android.util.Log.d(TAGT,"=====getImageRotation====after:=="+(sensorOrientation + deviceOrientation+180) % 360);
     //   return (sensorOrientation + deviceOrientation) % 360;
        return (sensorOrientation + deviceOrientation+180) % 360;
    }

四、源码解读-思路

困难点-日志工具

一方面代码量大、不同Android版本Camera2 架构还是有少许变化的；另外一方面 日志，AOSP 里面每个模块都有日志工具。目的是有日志打印，所以日志工具、模式 要搞清楚，但是很多时候发现日志就是不打印 所以最好的方案就是把日志打印打出来，搞清楚 日志架构；实在不行 那么就自己用自己日志吧，方便调试。

如下日志打印：android.util.Log.d(TAGT,"=====getImageRotation====before:=="+(sensorOrientation + deviceOrientation) % 360);

预览方向调试

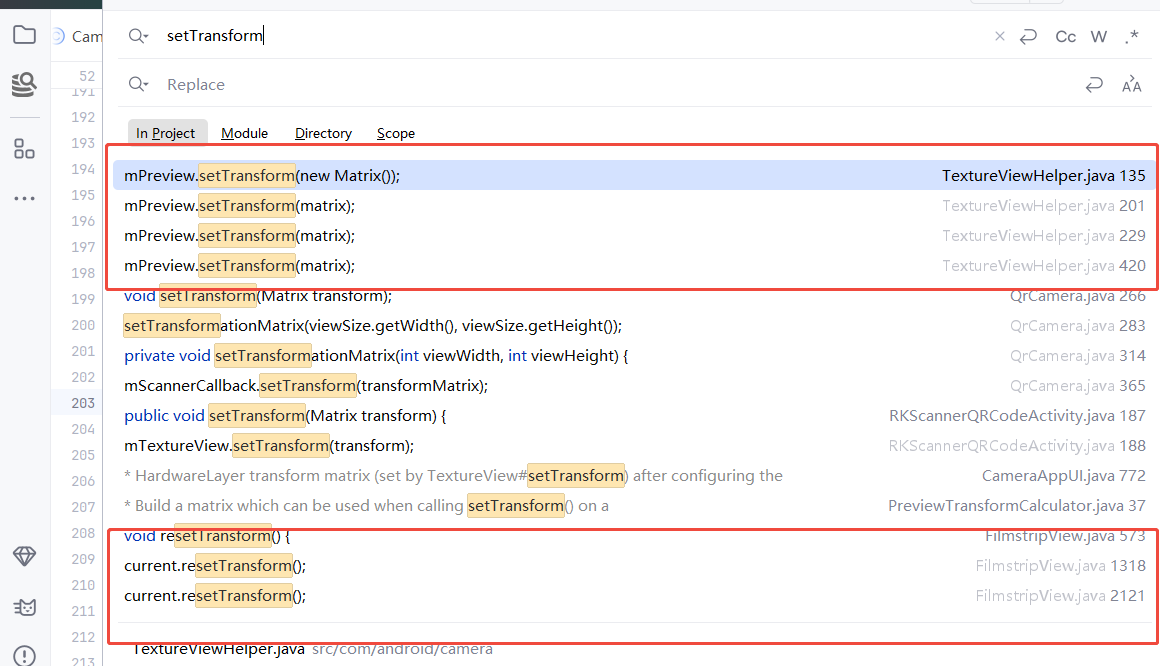

预览方向以前的经验：TextureView.setTransform(matrix)

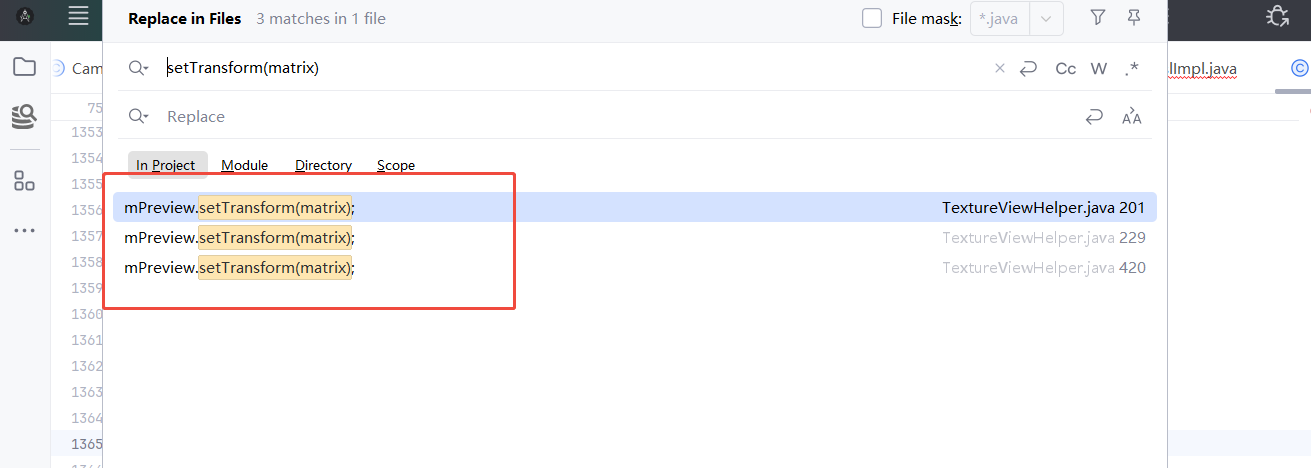

在源码里面就直接搜索到了，如下：所以大概率就是要修改 TextureViewHelper

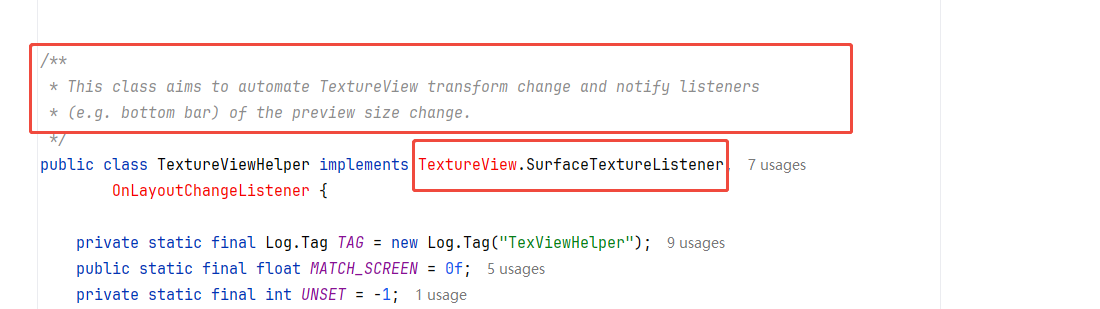

看类注释和这个类实现的类TextureView.SurfaceTextureListener 就大概率猜到这个类就是需要修改的类了，剩下的就是看日志 、分析流程的事情了。

拍照成像调试

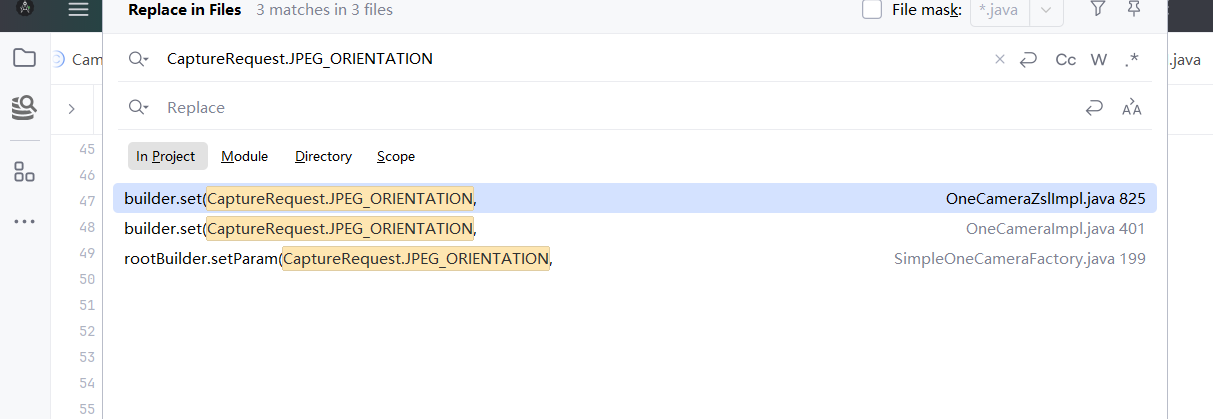

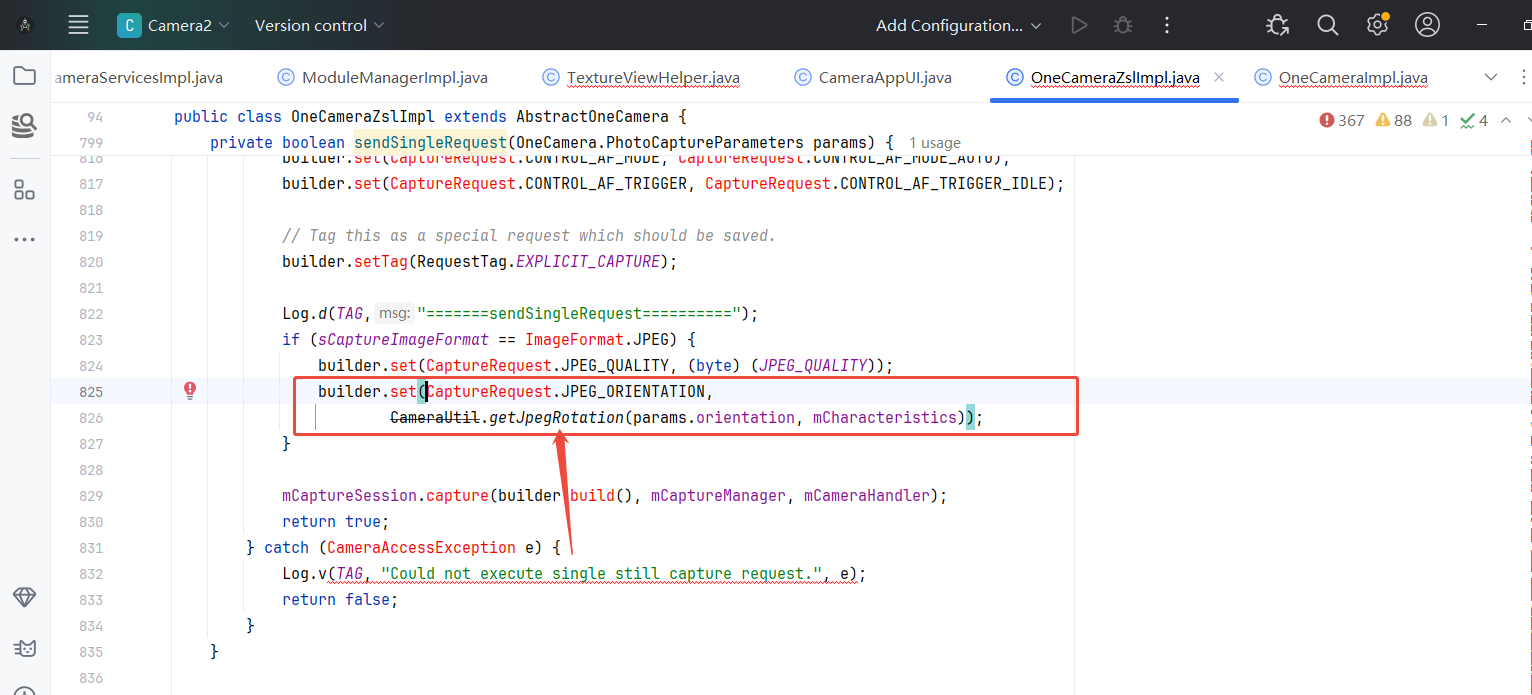

根据经验和基础：CaptureRequest.JPEG_ORIENTATION，直接搜索相关代码

代码如下：

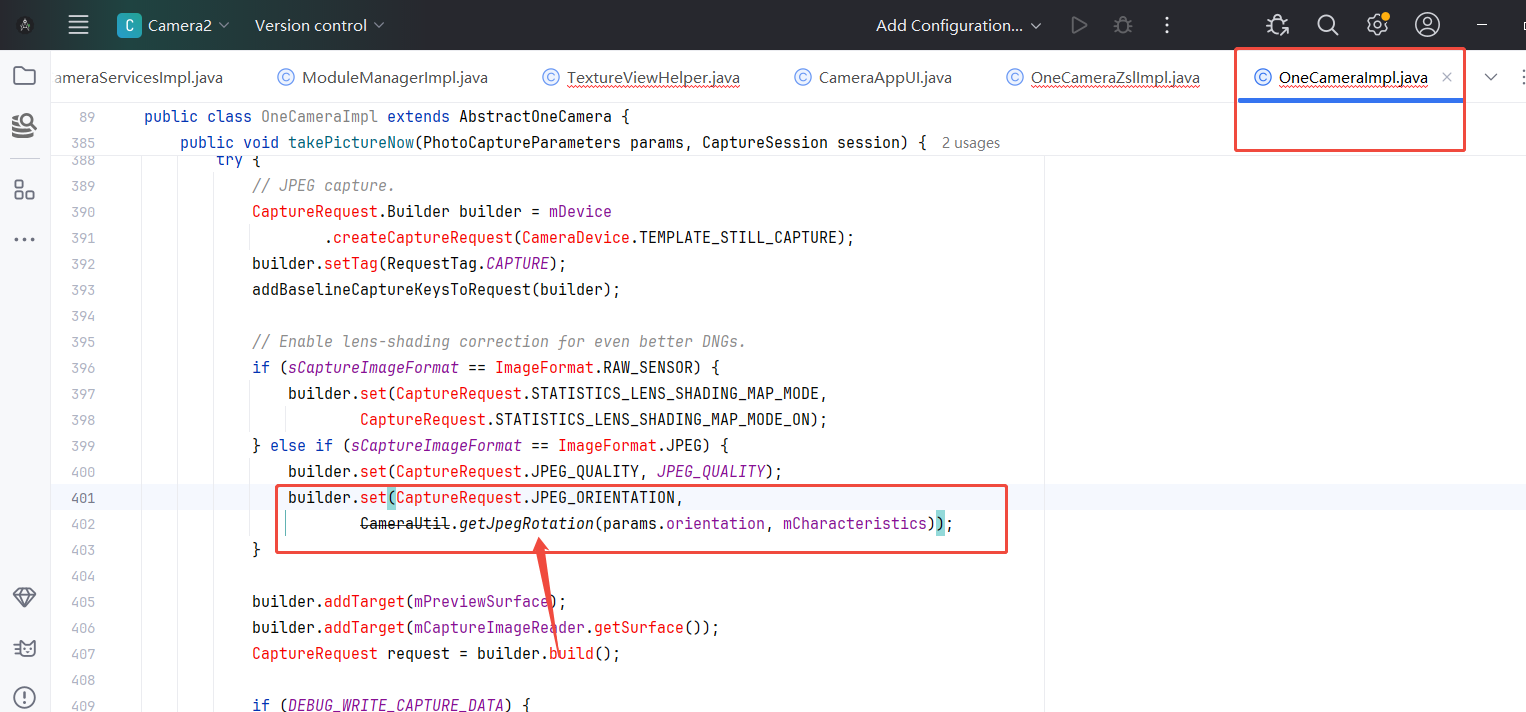

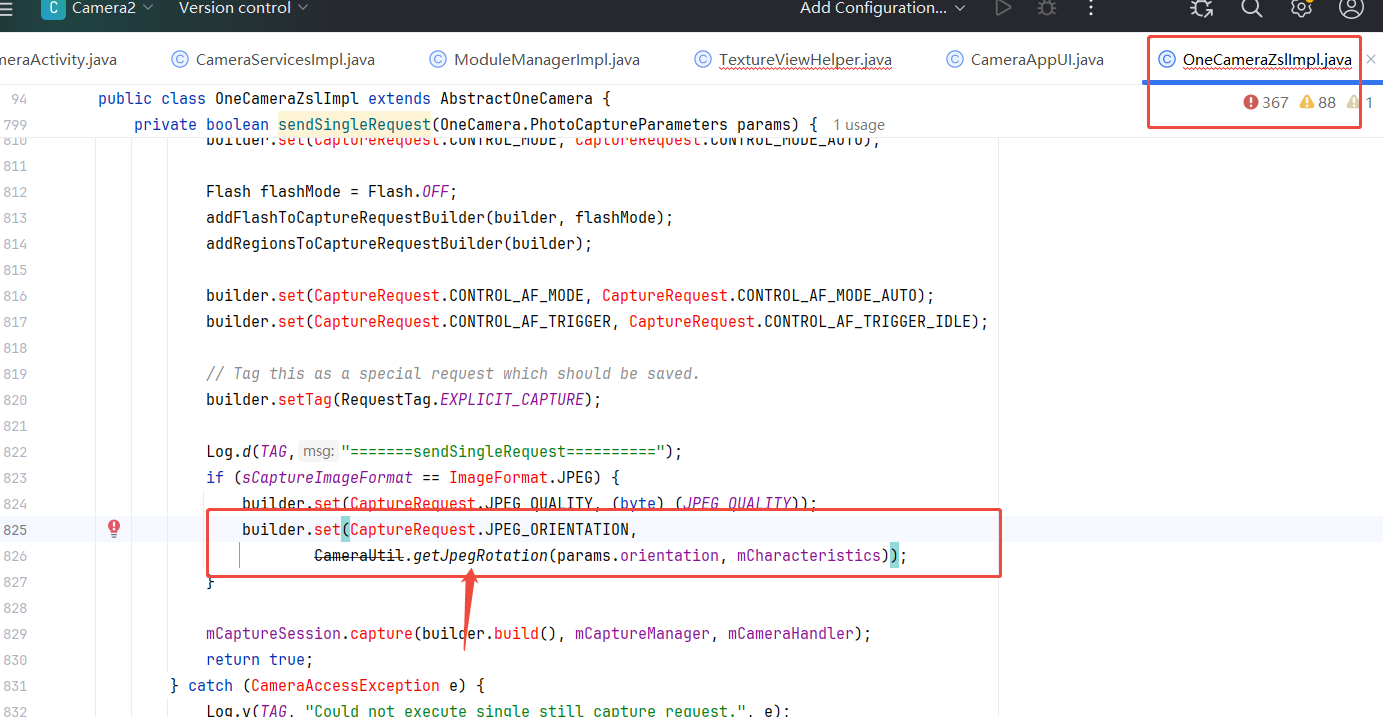

所以都指向了一个类的一个方法 CameraUtil.getJpegRotation ->getImageRotation 修改即可

java 复制代码
  /**
     * Given the device orientation and Camera2 characteristics, this returns
     * the required JPEG rotation for this camera.
     *
     * @param deviceOrientationDegrees the clockwise angle of the device orientation from its
     *                                 natural orientation in degrees.
     * @return The angle to rotate image clockwise in degrees. It should be 0, 90, 180, or 270.
     */
    public static int getJpegRotation(int deviceOrientationDegrees,
                                      CameraCharacteristics characteristics) {
        if (deviceOrientationDegrees == OrientationEventListener.ORIENTATION_UNKNOWN) {
            return 0;
        }
        boolean isFrontCamera = characteristics.get(CameraCharacteristics.LENS_FACING) !=
                CameraMetadata.LENS_FACING_BACK;
        int sensorOrientation = characteristics.get(CameraCharacteristics.SENSOR_ORIENTATION);
        return getImageRotation(sensorOrientation, deviceOrientationDegrees, isFrontCamera);
    }





  /**
     * Given the camera sensor orientation and device orientation, this returns a clockwise angle
     * which the final image needs to be rotated to be upright on the device screen.
     *
     * @param sensorOrientation Clockwise angle through which the output image needs to be rotated
     *                          to be upright on the device screen in its native orientation.
     * @param deviceOrientation Clockwise angle of the device orientation from its
     *                          native orientation when front camera faces user.
     * @param isFrontCamera True if the camera is front-facing.
     * @return The angle to rotate image clockwise in degrees. It should be 0, 90, 180, or 270.
     */
    public static int getImageRotation(int sensorOrientation,
                                       int deviceOrientation,
                                       boolean isFrontCamera) {
        // The sensor of front camera faces in the opposite direction from back camera.
        if (isFrontCamera) {
            deviceOrientation = (360 - deviceOrientation) % 360;
        }
        return (sensorOrientation + deviceOrientation) % 360;
    }

总结

  • 对于有时间和精力的朋友，强烈建议多看看基础知识储备基本技能知识点
  • 对于Camera2 修改，建议多总结，代码量大且架构变化多，不同平台和不同Android版本，导致代码变化大，建议多针对性看并且讲究方法
  • 日志很重要，看日志针对性看流程
  • 根据经验，针对性得看需求知识点。
