技术选型基础：线性充电拓扑的价值定位
单节锂电池充电管理是现代电子设计的基础模块，其核心任务是在确保安全的前提下，高效完成从外部电源到电池的能量转移。线性充电拓扑以其简洁性、低噪声特性和成本优势，在中小功率应用中占据主导地位。平芯微PW系列充电芯片以独特的"双高耐压"架构为标志，在基础线性拓扑上实现了显著的安全提升。这一设计理念的本质是建立针对电源异常情况的冗余防护------输入引脚高达28V的耐压能力可抵御劣质适配器、热插拔浪涌等常见风险；电池端20V的耐压等级则构建了防止电池过压的最后防线。这种架构为工程师在复杂供电环境下设计可靠产品提供了关键支撑。
核心器件解析：四款充电芯片的技术差异化

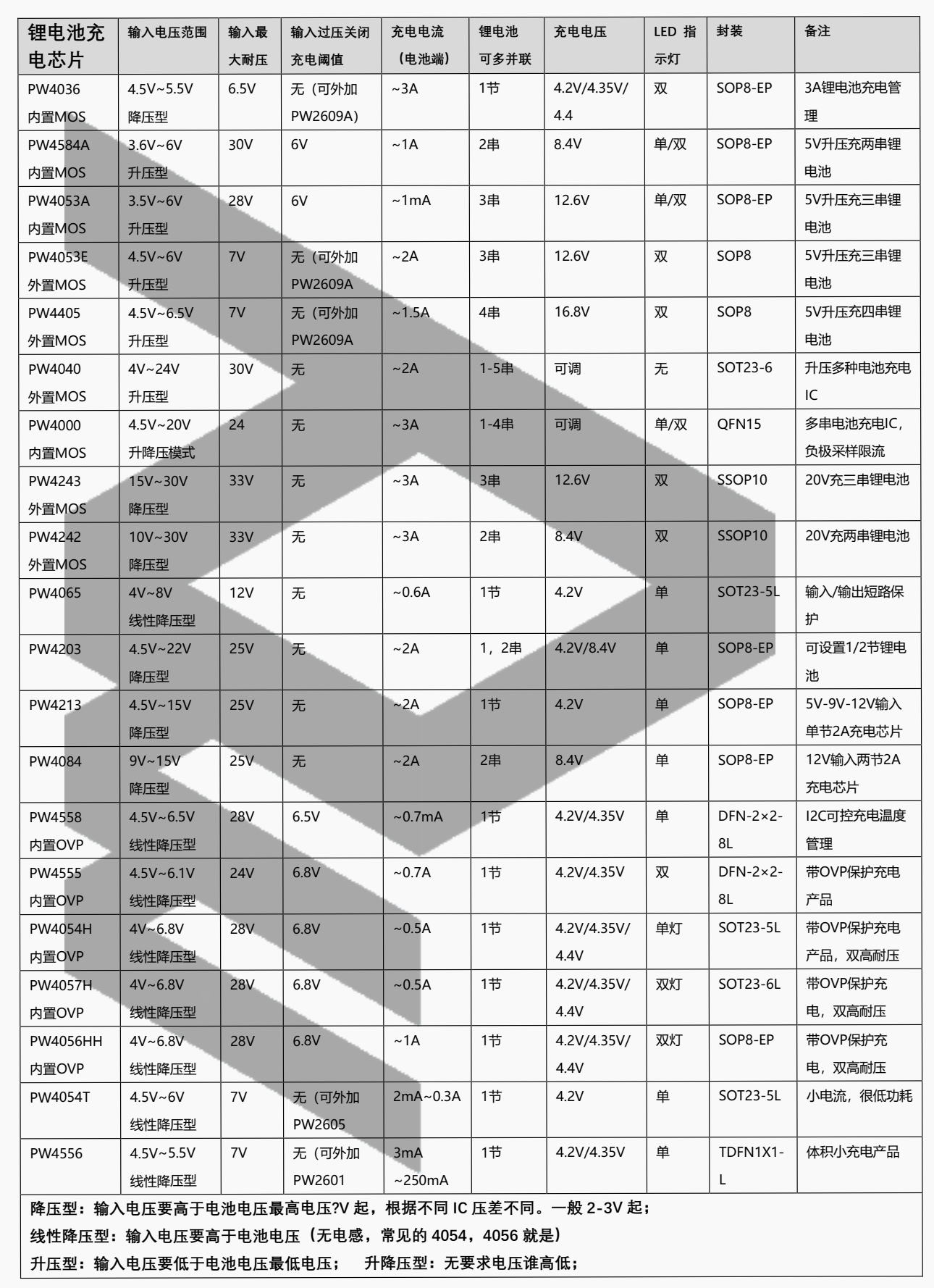

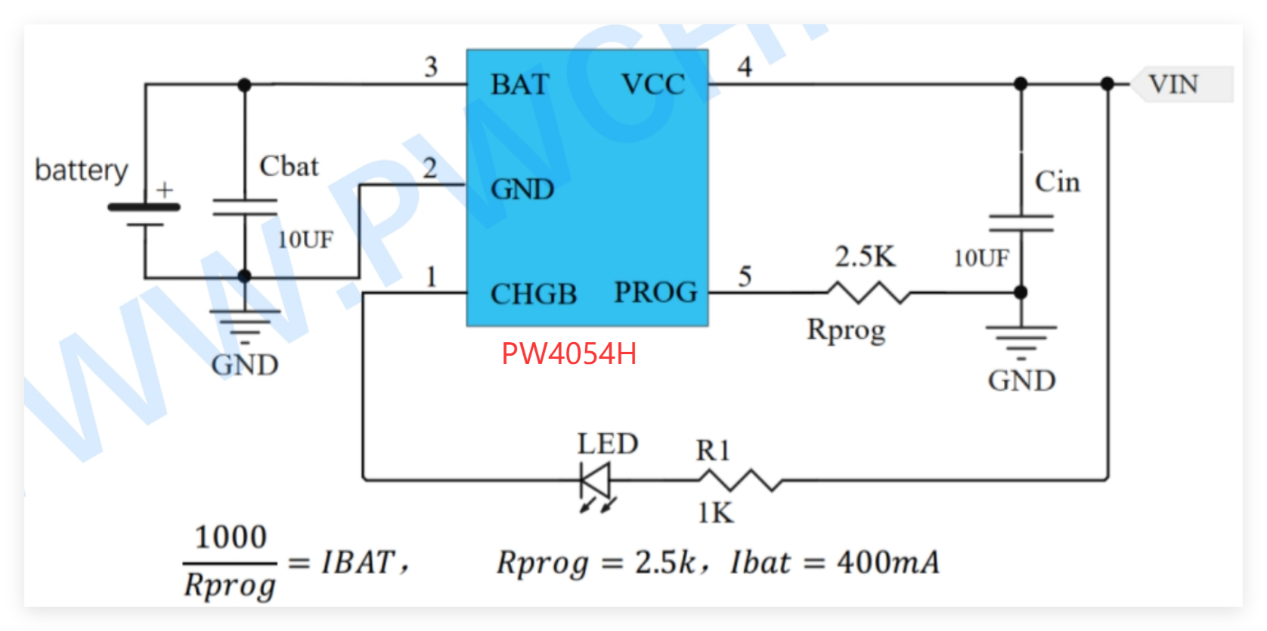

PW4054H：极致紧凑型方案
作为系列中的基础型号，PW4054H专为空间和成本极为敏感的应用优化。其500mA充电电流能力适合容量在500-1000mAh的电池系统。采用SOT23-5封装，外围仅需两颗电容和一颗设置电阻，即可构建完整充电电路。单LED状态指示通过简洁的亮灭逻辑传达充电状态。此型号的核心价值在于其极低的BOM成本和微小PCB占位，特别适合TWS耳机、智能穿戴等对体积有严格限制的产品。

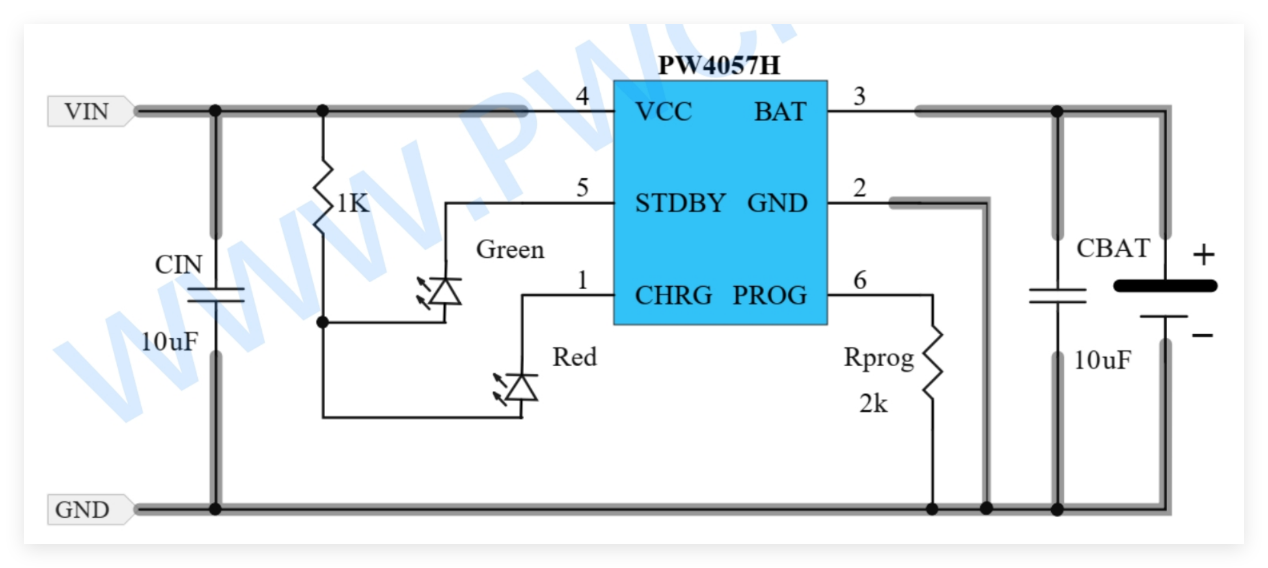

PW4057H：增强反馈型设计
在保持500mA充电能力的基础上，PW4057H升级为双LED状态指示系统。这种设计提供了更直观的用户体验：一个LED指示充电过程，另一个指示充满状态。这种明确的视觉反馈在医疗设备、消费电子等需要清晰状态指示的场景中尤为重要。其封装兼容性和外围元件数量与PW4054H保持一致，为工程师提供了无需重新布局的直接升级路径。

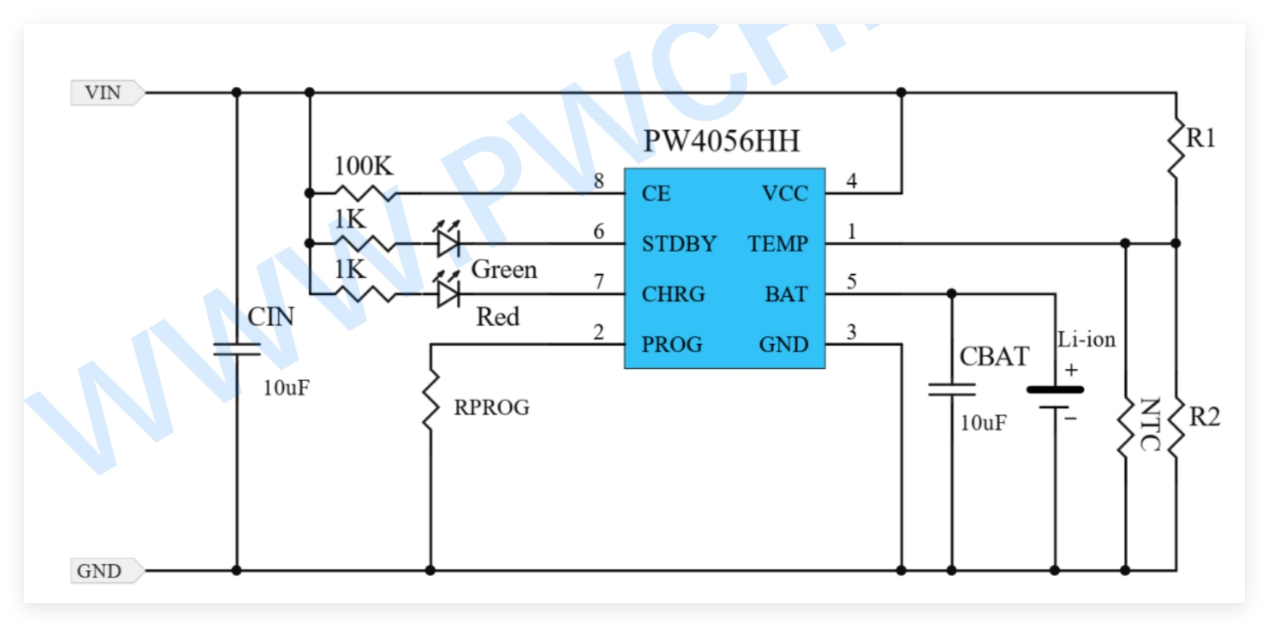

PW4056HH：1A标准功率方案
针对主流的1A充电需求，PW4056HH在功率处理能力上实现了关键提升。该芯片需要工程师特别注意热管理策略------当采用5V输入为典型3.7V锂电池充电时，线性架构会产生约1.2W的功率损耗。合理的解决方案包括：选择带散热焊盘的ESOP8封装；在PCB布局中将散热焊盘连接至大面积铜皮并通过过孔阵列导热；在空间允许时考虑添加辅助散热结构。双LED指示系统延续了清晰的用户反馈设计理念。

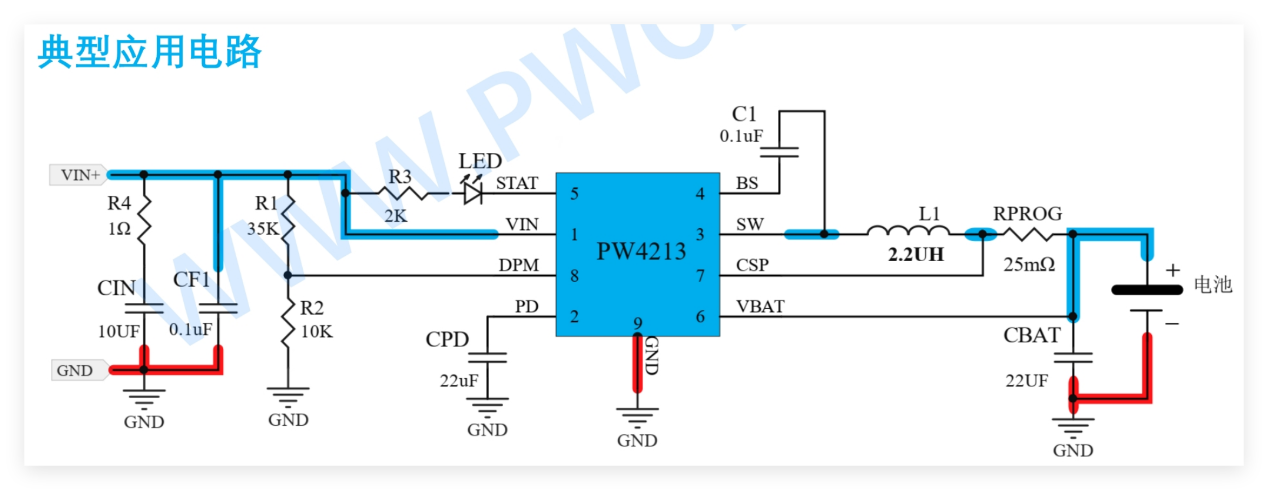

PW4213：高压输入专业方案
PW4213采用独特的开关-线性混合架构，直接支持4.5V-15V输入电压范围。这一设计本质上解决了高压差条件下的效率问题：支持5V/9V/12V输入为3.7V电池充电。芯片内部集成的开关降压电路首先将高压降至稍高于电池电压的水平，再进行精确的线性调整。虽然外围需要增加功率电感，但大幅降低的散热需求使其成为车载设备、工业仪器等使用适配器产品的理想选择。
工程设计关键：实际应用中的技术考量
PCB布局与热管理实践
功率路径布局应遵循"短而宽"的原则：从输入电容正极到芯片VIN引脚，再到BAT引脚和输出电容，最后至电池连接器的路径应最小化。PW4056HH的热管理需要系统性规划------散热焊盘必须与PCB铜层完全焊接；建议使用2盎司铜厚；散热过孔直径0.3-0.4mm，间距1.0-1.5mm；避免在热源上方放置温度敏感器件。
应用场景与选型决策框架
选型决策应从三个维度系统分析：电源输入特性、电池系统参数和产品形态约束。
输入电源条件直接决定型号选择：标准5V USB输入可从4054H、4057H或4056HH中选择；而5V/9V/12V等高压输入则指向PW4213。电池容量与充电时间要求决定了电流需求：500mAh以下电池可选500mA方案；1000-3000mAh电池通常需要1A方案；更大容量电池则需评估散热条件决定是否采用更大电流或考虑开关充电方案。
产品物理约束同样关键：超薄设备可能只能接受SOT23封装；有清晰人机交互需求的产品更适合双LED方案；密闭空间需格外关注散热设计。成本敏感型产品可选用PW4054H；平衡性能与成本的主流产品适合PW4056HH；对可靠性和特殊输入有要求的专业产品则应为PW4213规划更高预算。
