旁挂部署的三大核心优点

1. 高可靠性与业务零中断

核心优势 ：不对原始业务流量造成任何中断风险。
原理：防火墙仅接收流量的一个副本。即使防火墙断电、重启、故障、升级，业务流量依然在核心交换机上直通，用户无感知。
适用场景：对业务连续性要求极高的环境，如金融交易系统、核心生产网。在无法容忍任何网络抖动或中断的场合，这是首选方案。

2. 部署灵活，无需改动网络拓扑

核心优势 ：无需切割网络，实施简单快捷。
原理：通常只需在核心交换机上配置端口镜像（SPAN） 或流镜像，将需要分析的流量引向防火墙的接口即可。不需要更改现有路由、IP地址或物理线路。
适用场景 ：网络已经稳定运行，希望在不改变现有结构的前提下增加安全监测能力。也适用于临时性安全审计。

3. 性能压力小，可专注于分析

核心优势 ：防火墙无需处理所有流量的转发性能压力，可以更专注于深度分析。
原理：串联防火墙的吞吐量（Throughput）是关键瓶颈，需要处理线速转发。而旁挂防火墙的性能瓶颈在于检测能力（如每秒新建连接数CPS、应用识别性能），转发压力小，可以开启更多深度检测功能（如IPS、AV、DLP）而不担心成为网络瓶颈。
适用场景 ：用于入侵检测系统、高级威胁分析、数据泄密监控等需要深度包检测但对实时阻断要求不高的场景。

使用PBR策略路由强行将流量推到防火墙，这个实验要做到的就是非首包要创建回话，还有就是安全策略要放。

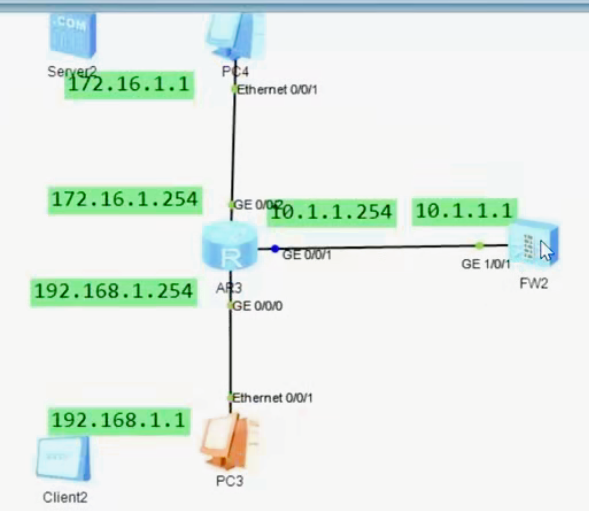

实验说明

bash 复制代码

[外网客户端] --- [路由器] --- [内部服务器]
                     |
                     |--- [旁挂防火墙]（镜像口）

关键配置：

路由器上配置了端口镜像，将 "外网到内网" 的流量镜像给防火墙
防火墙开启了状态检测（默认就是开启的）
外网客户端访问内部服务器（比如HTTP）

二、流量路径详解（这是理解的关键！）

让我们追踪一个TCP连接：

第1步：外网发送SYN包

bash 复制代码

外网客户端 → 路由器 → 内部服务器
                ↓（镜像）
               防火墙看到SYN包

防火墙行动 ：创建会话，状态=SYN_SENT，并期待看到 SYN-ACK。

第2步：服务器回复SYN-ACK包

bash 复制代码

内部服务器 → 路由器 → 外网客户端

问题来了 ：这个SYN-ACK包是从内网到外网的方向！

如果您的镜像配置是 inbound（从外网接口进入路由器的流量）
那么SYN-ACK是 "出"外网接口 的流量，不会被镜像！
防火墙完全看不到这个包！

第3步：外网发送ACK包

bash 复制代码

外网客户端 → 路由器 → 内部服务器
                ↓（镜像）
               防火墙看到ACK包

防火墙的逻辑判断：

查找会话表：找到状态=SYN_SENT的会话
状态机检查："按照规则，我应该收到SYN-ACK，但现在收到了ACK"
结论：这是一个非法包！可能是个攻击！
行动：丢弃这个包，不为它创建新会话

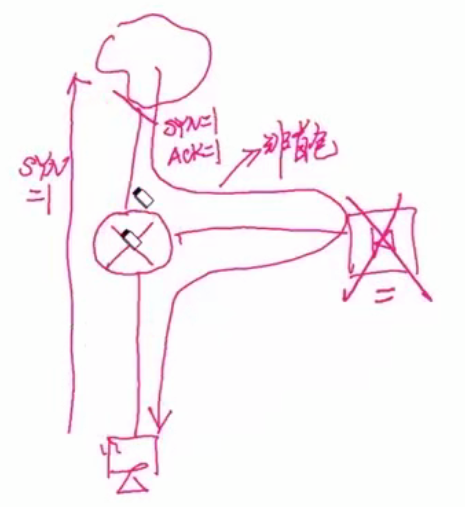

三、为什么"无法连接"？

虽然实际流量（外网↔服务器）是通的，但防火墙的拦截动作会影响后续处理：

如果防火墙只是旁挂监控

它无法阻止真实流量（因为流量不经过它）
但它的入侵检测（IPS）模块可能会因为这个"非法状态"而产生告警
在实验界面中，您可能看到大量"TCP非首包攻击"告警

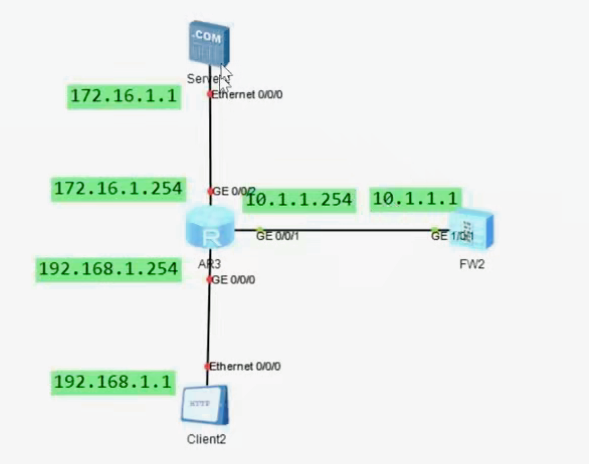

路由器上配置

bash 复制代码

int g0/0/2
ip address 172.16.1.254 24  # 连接服务器

int g0/0/1
ip address 10.1.1.254 24    # 连接防火墙

int g0/0/0
ip address 192.168.1.254 24 # 连接客户端

防火墙上配置

bash 复制代码

user-interface console 0
idel-timeout 0    # 设置不超时


firewall zone trust
add interface g1/0/1

interface g1/0/1
ip address 10.1.1.1 24

# 指定路由 把数据丢回给路由器
ip route-statiic 0.0.0.0 10.1.1.254


int g1/0/1
service-manage ping permit  # 为了测试方便，放开Ping

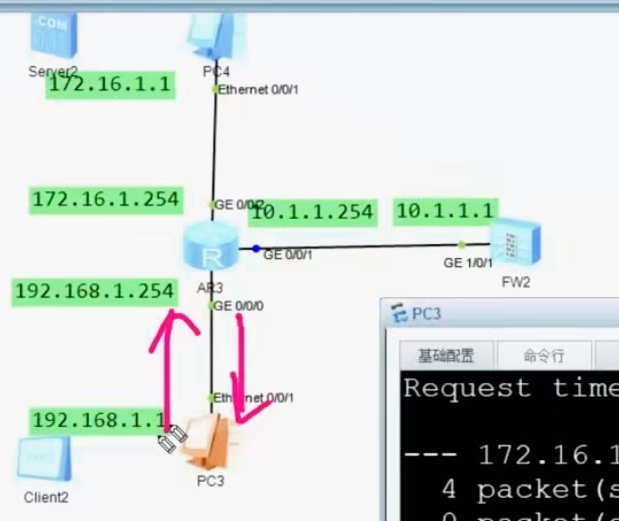

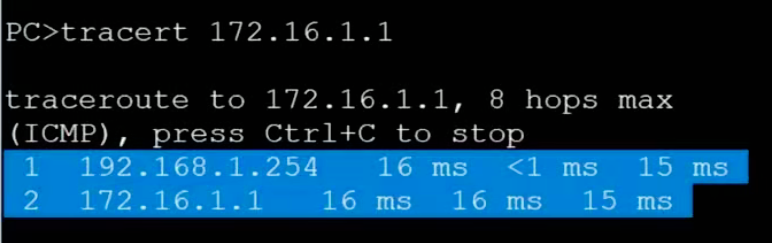

现在路由器上去ping服务器，防火墙，客户端，都是能通的

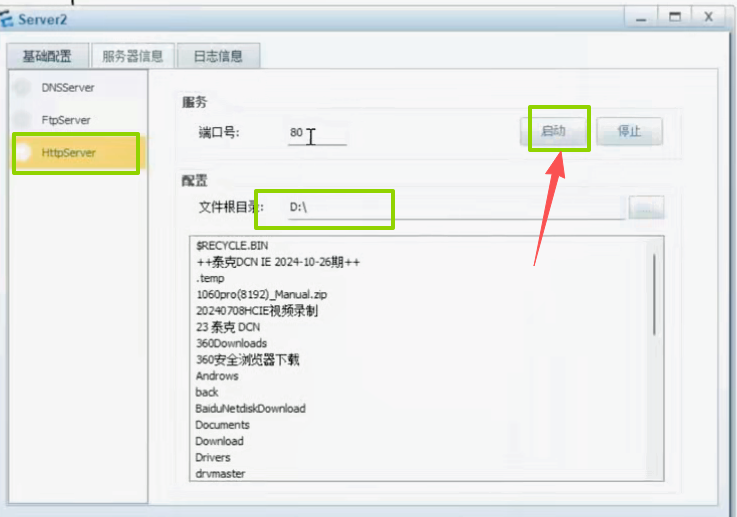

服务器上开启http功能

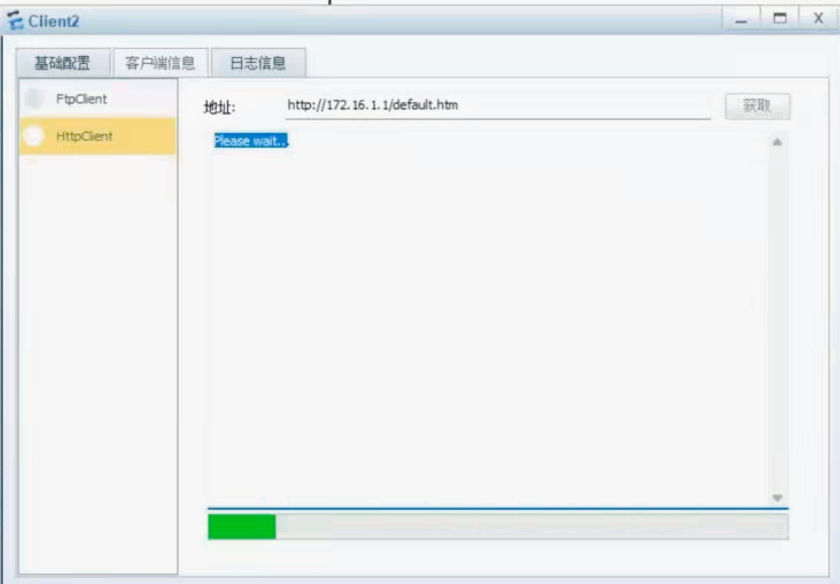

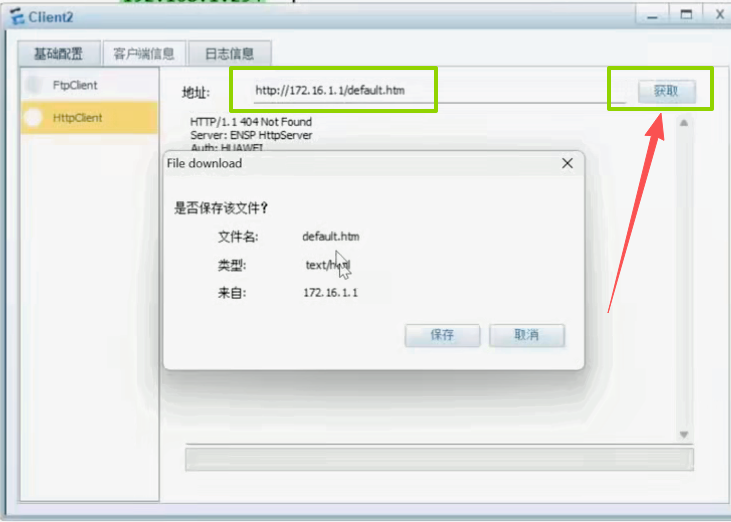

客户端去访问

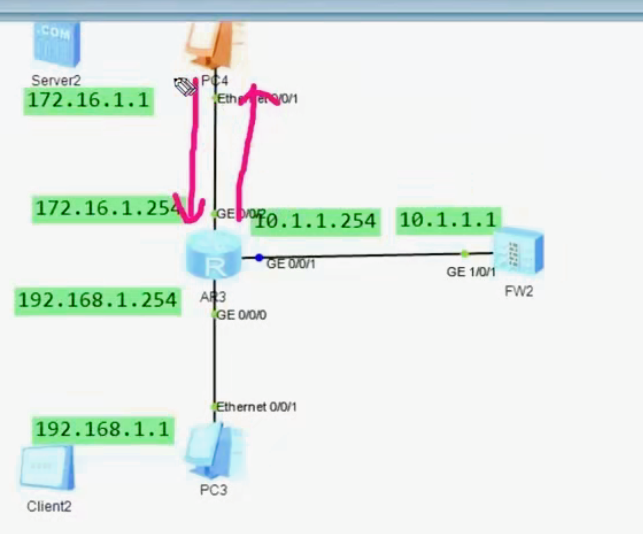

现在说明服务器跟客户端的直接访问是没有问题的

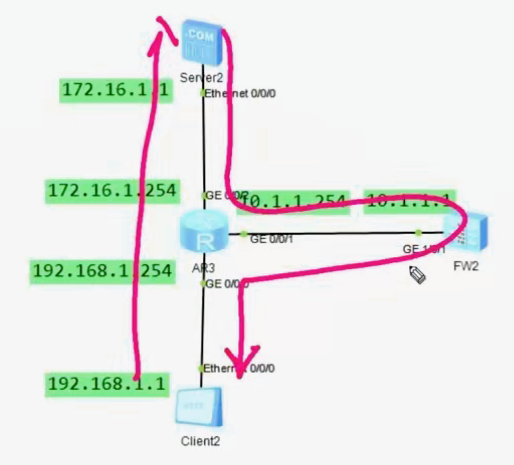

流量规划

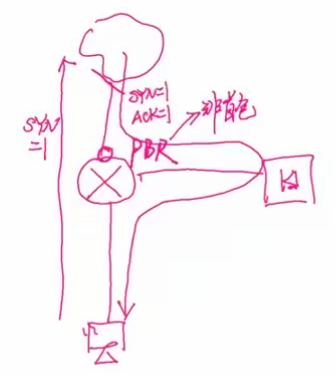

客户端是代表内网区域，内部区域流量出去的时候不过防火墙，当服务器的回来的流量是过防火墙的。

这样营造出来回路径不一致的场景。

主要的配置在路由器连接服务器的接口 GE0/0/2上做PBR，把外部服务器过来的流量丢给防火墙，不能通过直连路由直接回给客户端。

这里也不能在路由器上写主机路由丢给防火墙，否则会产生路由黑洞。

特性	主机路由（静态路由）	PBR（策略路由）
控制粒度	基于目的地址，全局生效	基于ACL多条件，可精确匹配
影响范围	影响路由器所有接口的流量	只影响应用了PBR的接口的入方向流量
避免黑洞	无法避免，返回流量会走最优路由	可以避免，通过不在回程接口应用PBR
实现U型引流	困难，容易造成路由环路	容易，两个接口分别配置PBR即可
灵活性	低	高，可基于协议、端口、时间等

路由器上配置（MQC模块化命令行）

bash 复制代码

# 使用acl把流量匹配处理
acl number 3000
# 只要是源端口是80，172.16.1.1访问192.168.1.1的流量都会被匹配掉
rule permit tcp source 172.16.1.1 0 destination 192.168.1.1 0 source-port eq 80


# 配置流分类
traffic classifier http
if-match acl 3000

# 流行为
traffic behavior http
redirect ip-nexthop 10.1.1.1

traffic policy http
classifier http behavior http


# 运用于外部流量进来的接口
int g0/0/2
traffic-policy http inbound

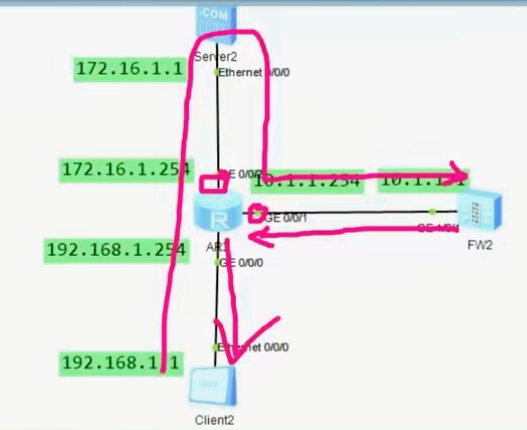

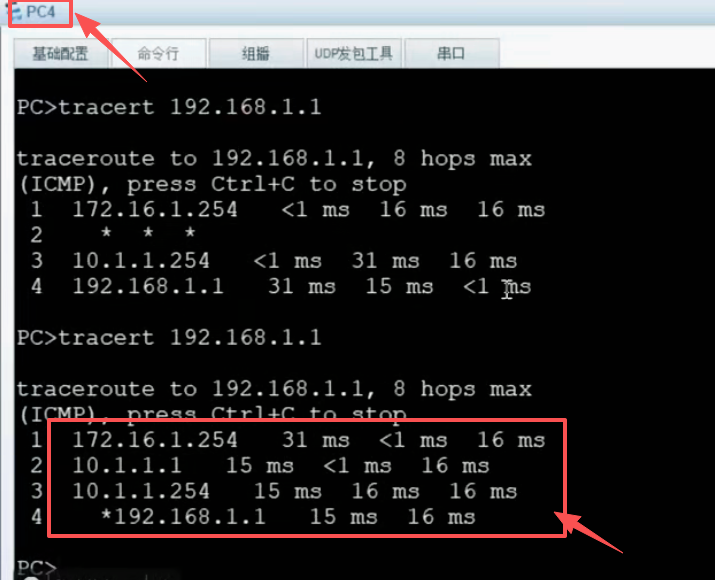

从内部client发出的访问请求的流量直接穿过路由器，服务器接收到请求后，回包流量经过路由器，然后推给防火墙，防火墙上配置了默认路由，又会丢回给路由器。然后路由器又会将就来回给客户端。

还需要重点的一步：防火墙上关闭状态监测

bash 复制代码

undo firewall session link-state check

防火墙关闭了状态监测，仍然会执行：安全策略检查、NAT、入侵检测、内容过滤等

失去的功能：

TCP状态验证：不检查三次握手、序列号
协议一致性检查：不验证协议是否符合RFC标准
防欺骗保护：可能接受伪造的ACK、RST包
连接完整性：不跟踪连接建立和拆除过程

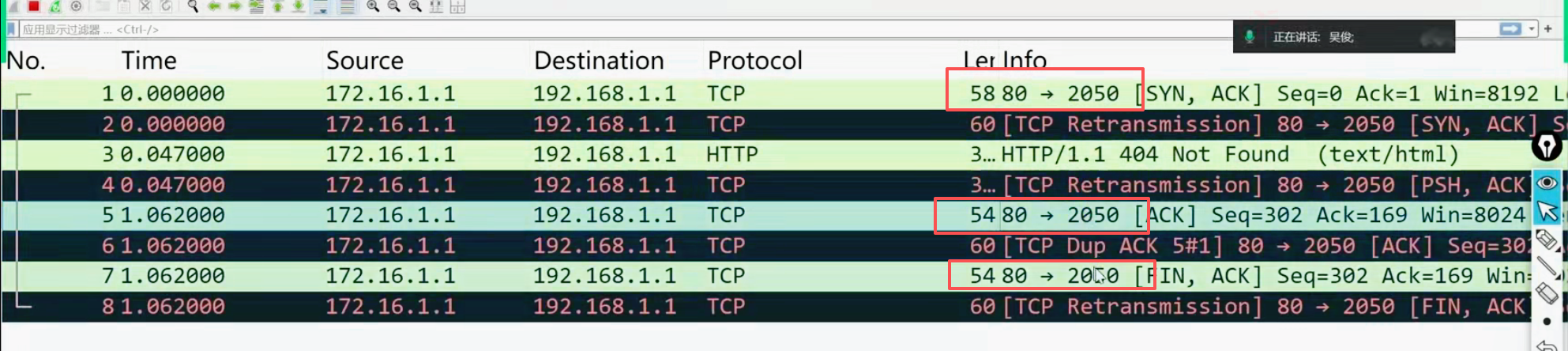

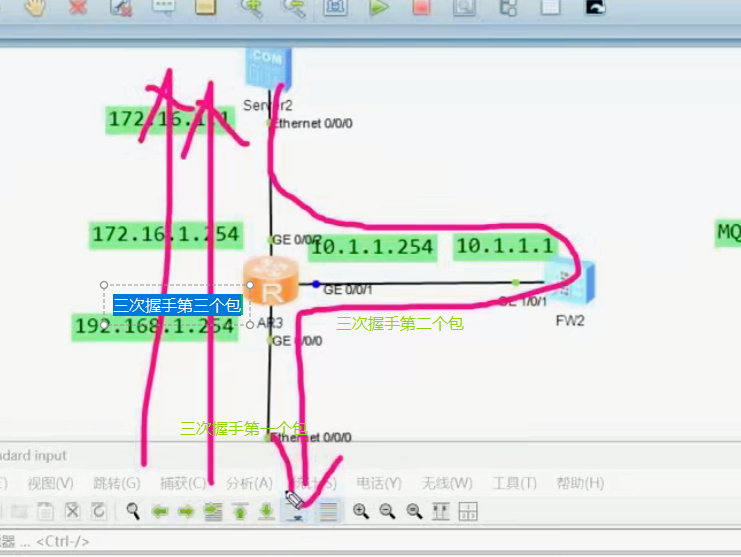

在路由器连接防火墙的接口上可以抓到三次握手的第二个包

这个80 -- > 2050 就是三次握手的第二个包

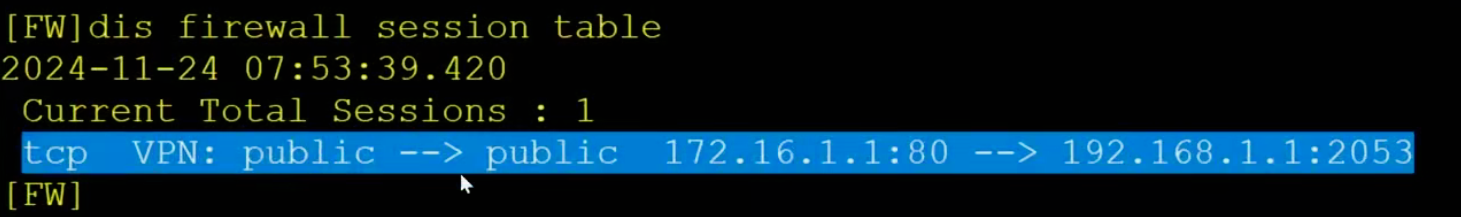

查看防火墙回话

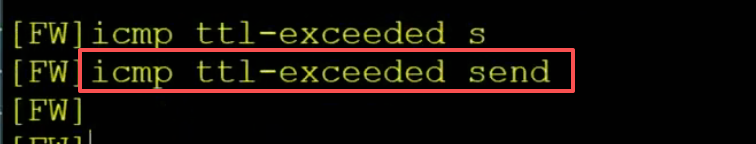

由于模拟器的原因，http服务留下来的回话看的可能并不明显，改用ICMP去做防火墙旁挂实验

路由器的PBR修改

bash 复制代码

# 使用acl把流量匹配处理
acl number 3000

# 推icmp的流量
rule permit icmp source 172.16.1.1 0 destination 192.168.1.1 0


# 配置流分类
traffic classifier http
if-match acl 3000

# 流行为
traffic behavior http
redirect ip-nexthop 10.1.1.1

traffic policy http
classifier http behavior http


# 运用于外部流量进来的接口
int g0/0/2
traffic-policy http inbound

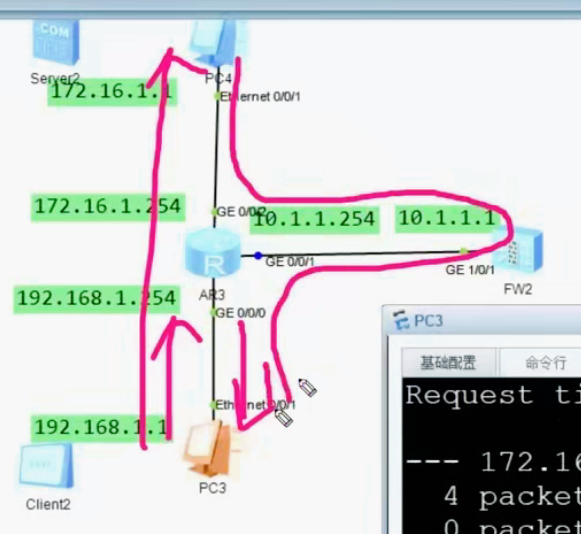

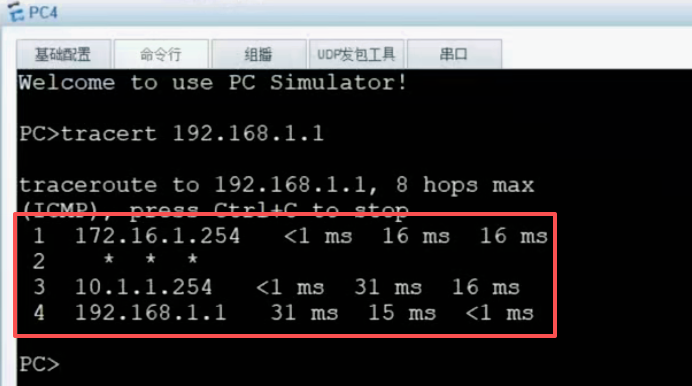

现在在client上ping服务器

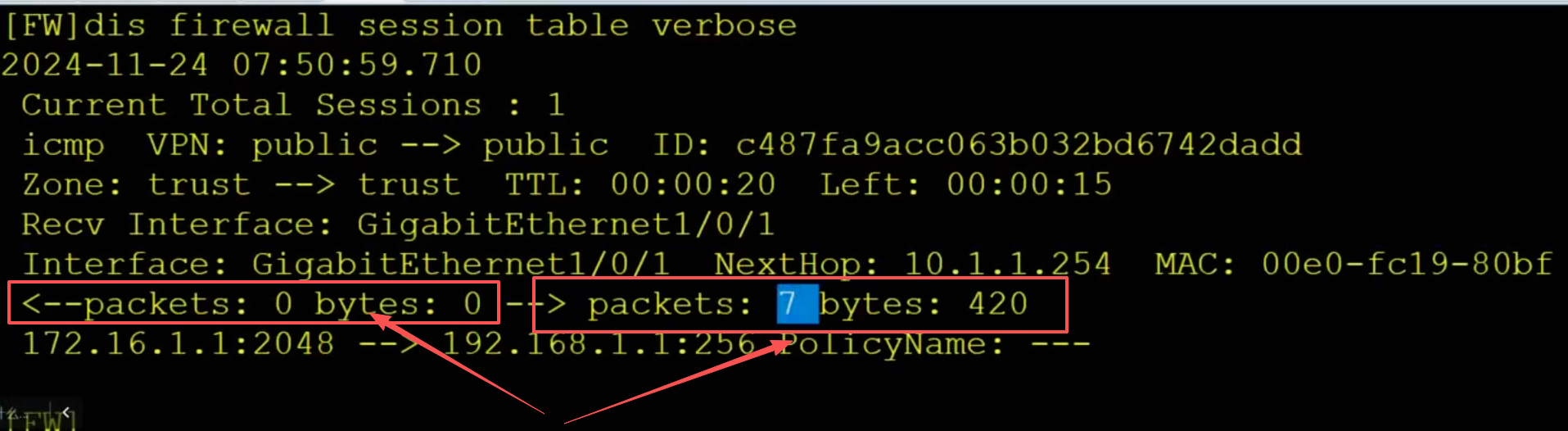

查看防火墙会话

箭头的方向参照的是第一个包的方向

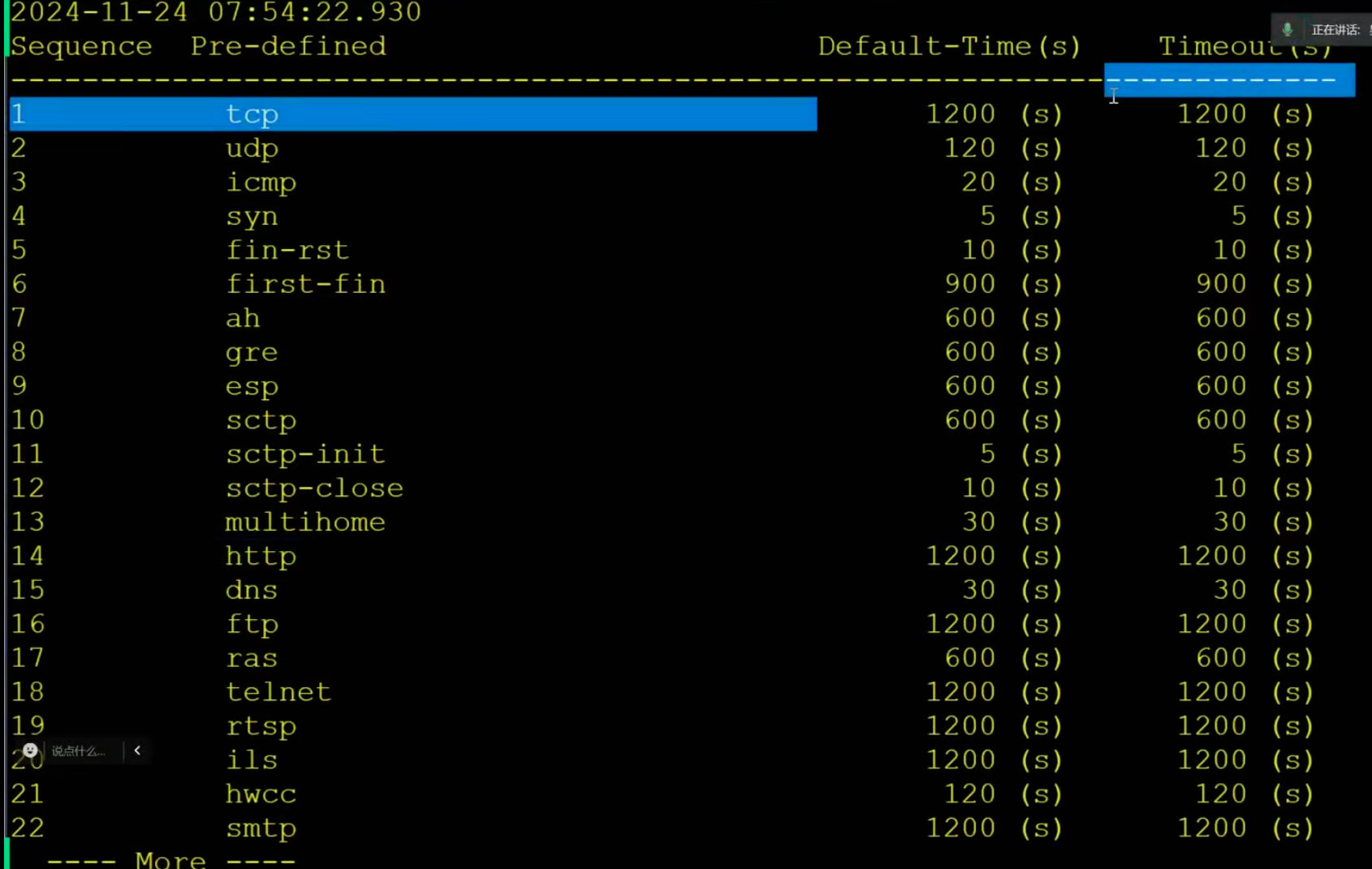

查看会话表老化时间

bash 复制代码

display firewall session aging-time

配置安全策略

bash 复制代码

secutiry-policy
# 区域内部安全检查开启，那么相同区域内的流量默认是拒绝的
default packet-filter intrazone enable
# 不能够随便放行相同安全区域的流量

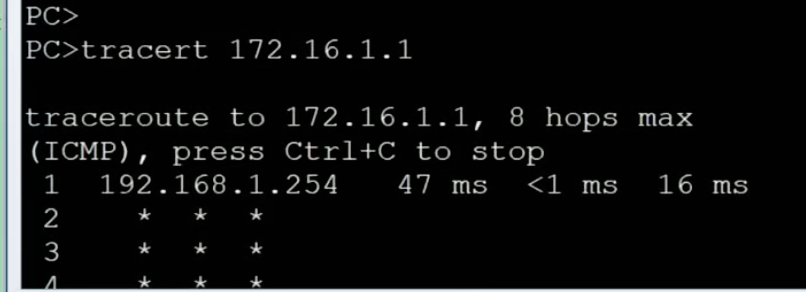

现在配置了这个安全策略之后，客户端跟服务器就没法正常建立连接了。

这是华为防火墙的一个重要全局安全开关。

防火墙上配置安全策略进行流量放行

bash 复制代码

security-policy
rule name http
source-zone trust
destination-zone trust
source-address 172.16.1.1 32
destination-address 192.168.1.1 32
service http
action permit

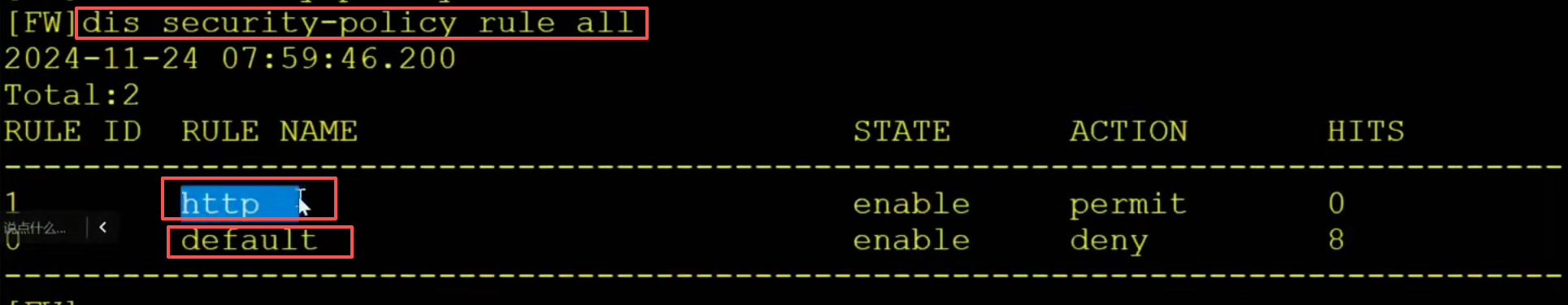

先执行的是http，没有匹配到才执行default packet-filter intrazone

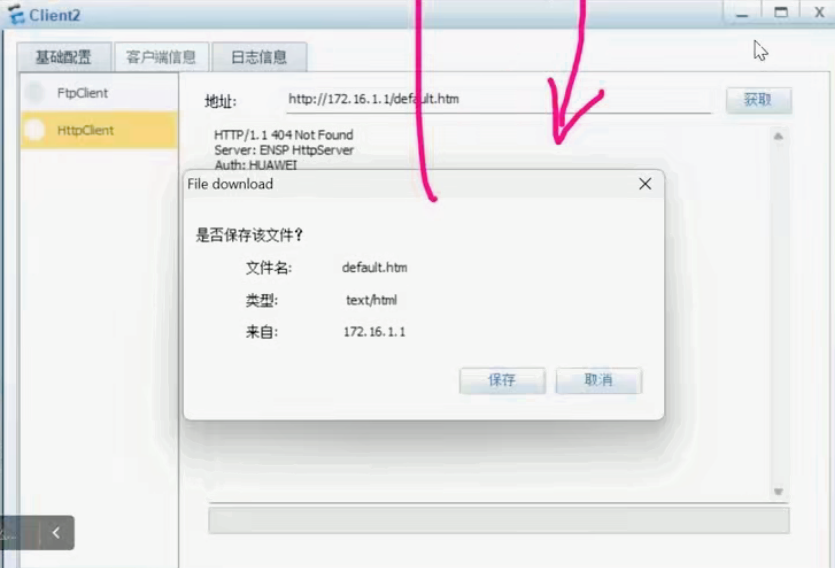

现在还是没法让client跟服务器正常建立连接，因为有个地方写错了

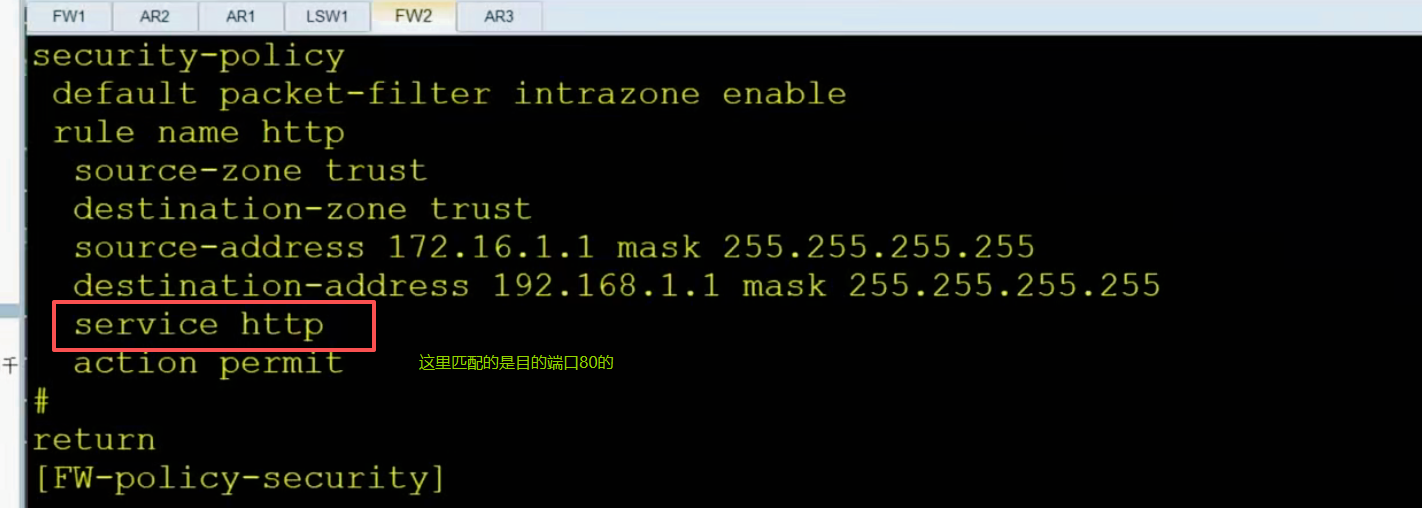

service http 这个命令匹配的是目的端口80

但是服务器回的流量是源端口

防火墙上配置

bash 复制代码

ip service-set abc type object
service protocol tcp source-port 80  # 指定源端口是80

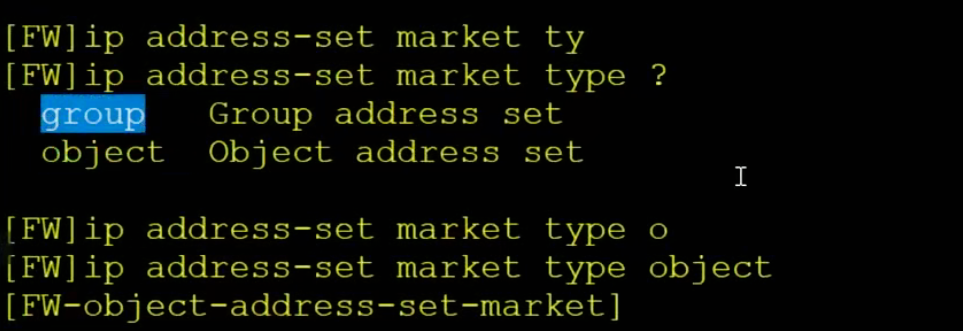

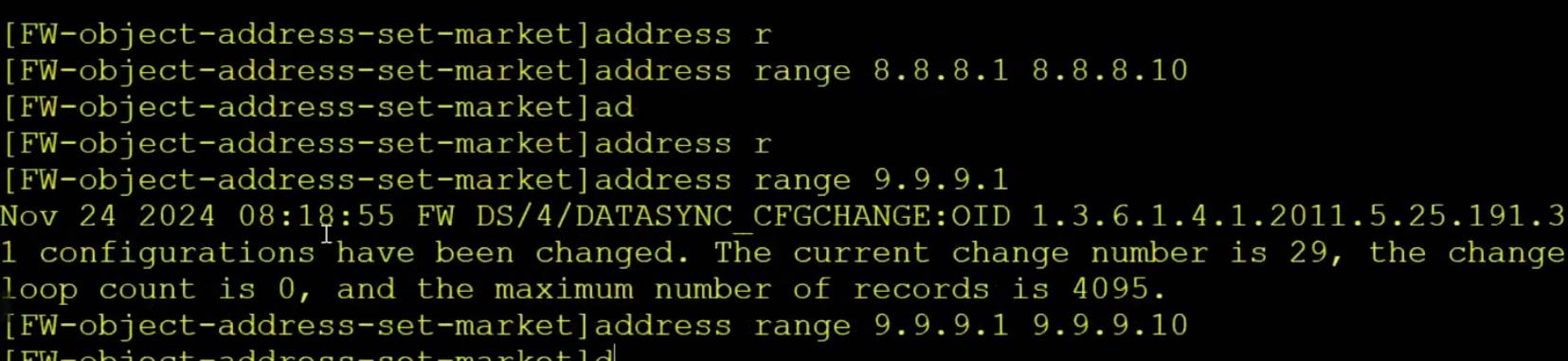

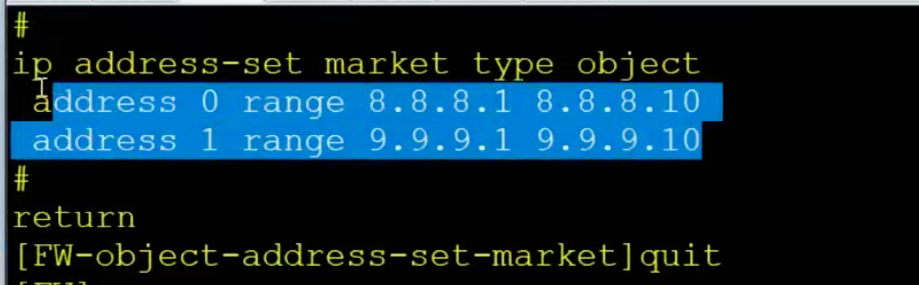

华为防火墙中的服务对象（Service-Set）配置 ，用于定义一组服务（端口、协议）供安全策略引用。

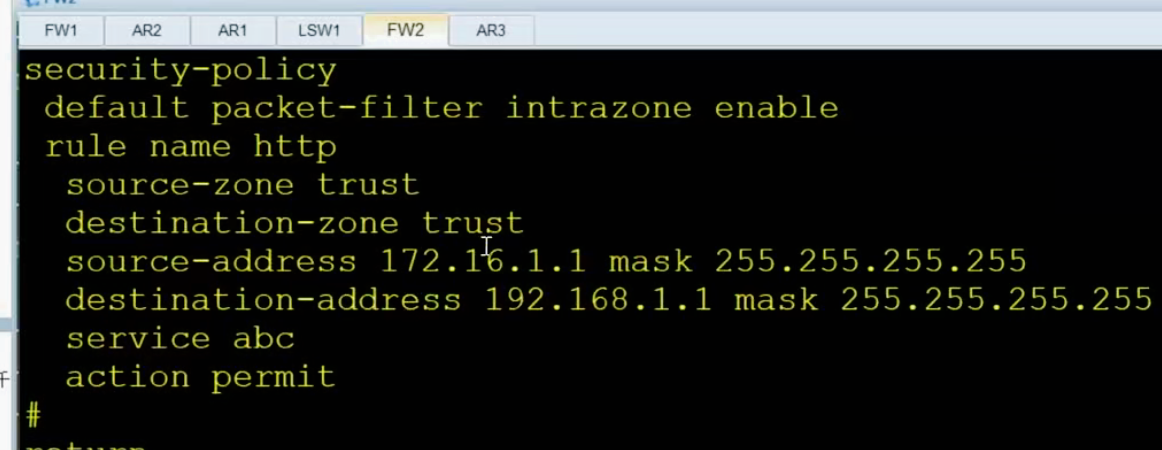

修改防火墙的安全策略

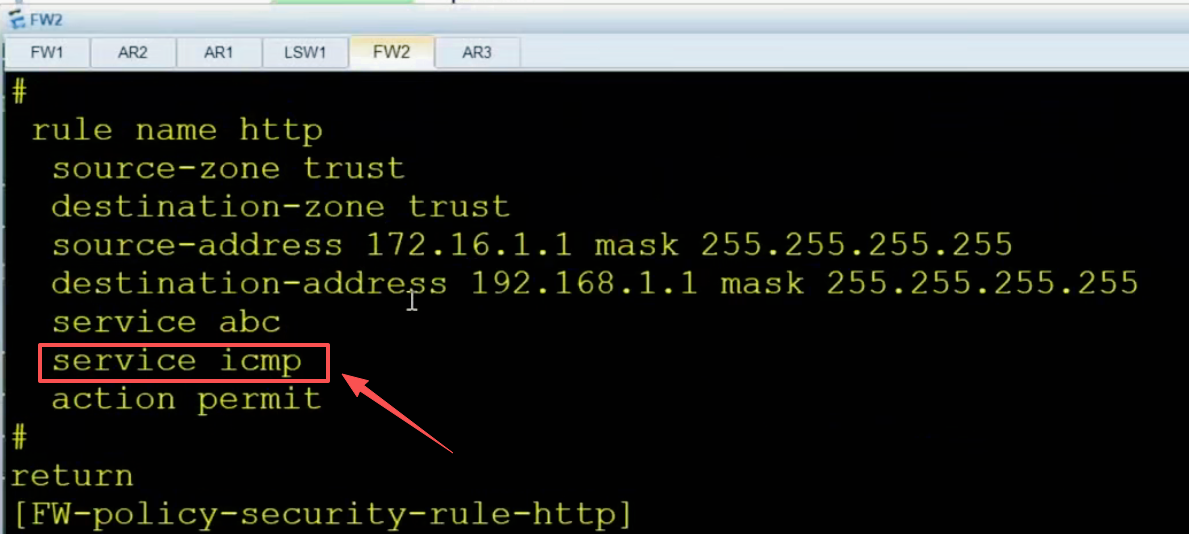

bash 复制代码

security-policy
rule name http
source-zone trust
destination-zone trust
source-address 172.16.1.1 32
destination-address 192.168.1.1 32

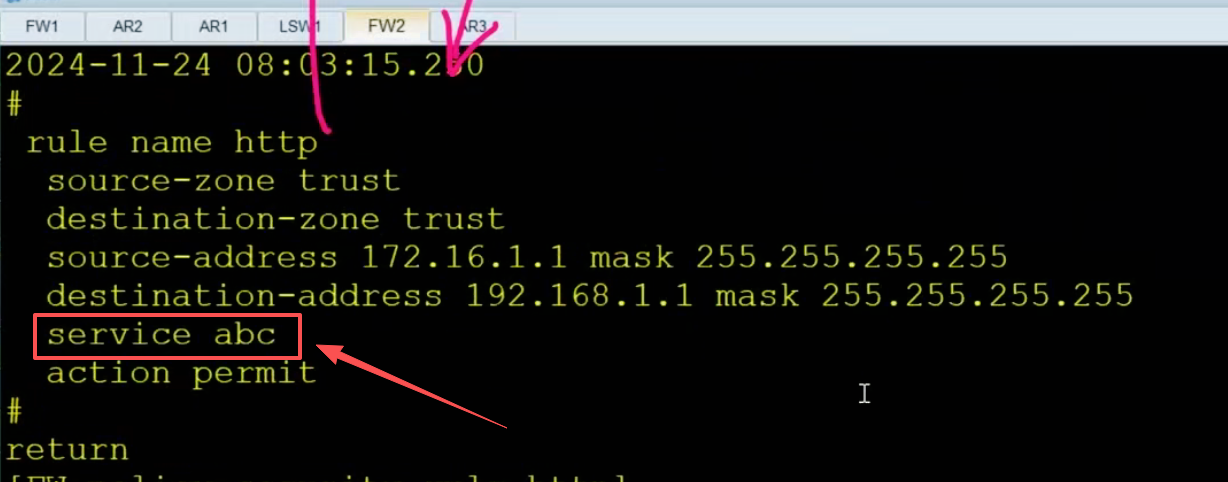

service abc  # 使用服务级的方式
action permit

undo service http
