UML系列之Visual Paradigm教程二——用例图

感觉VP的用例图没有什么好讲的,只要你会正常的软件绘制用例图,基本上都能正常无难度使用VP进行用例图的设计:

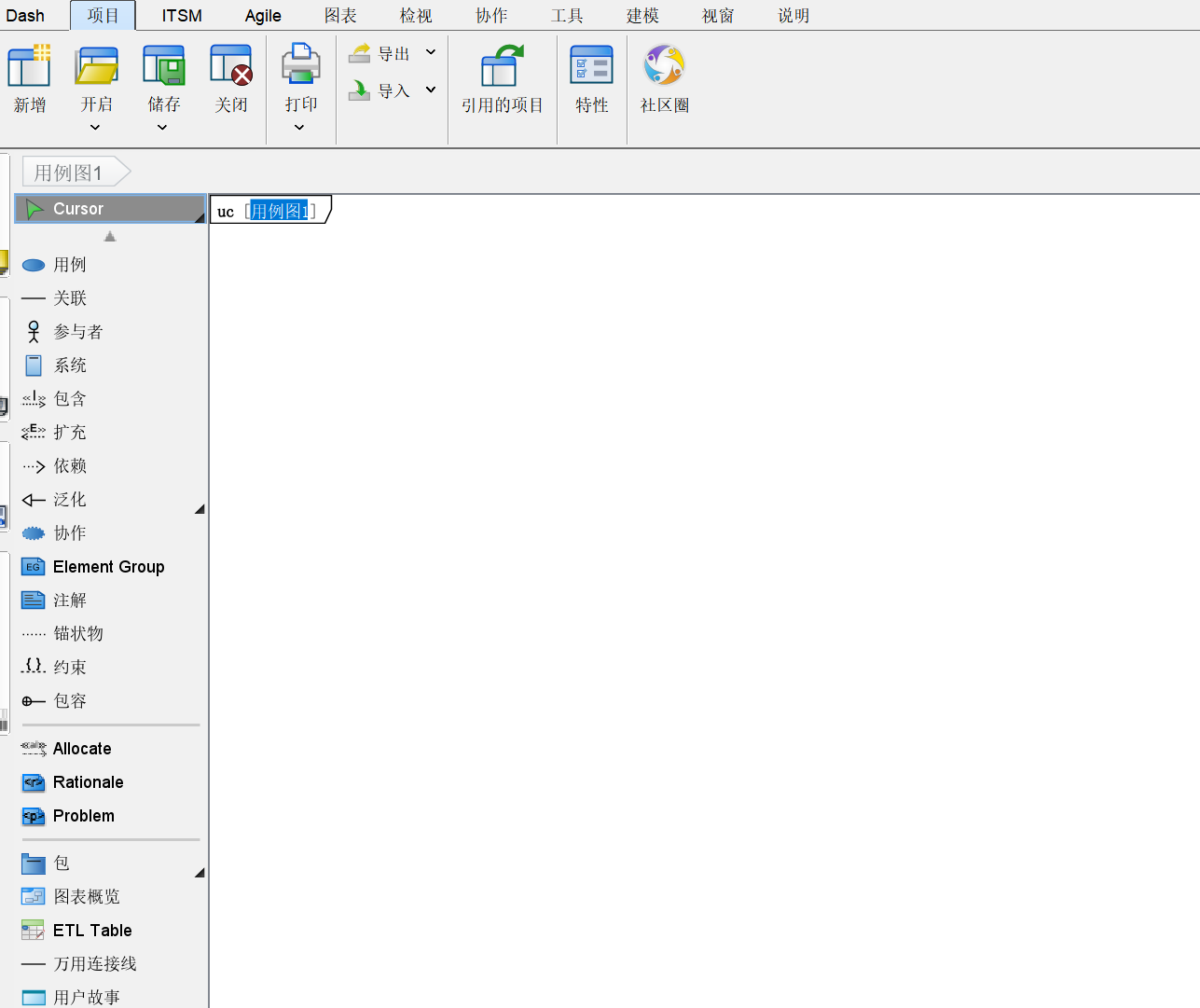

新建用例图:可以在新建图例的时候就直接修改图的标题:

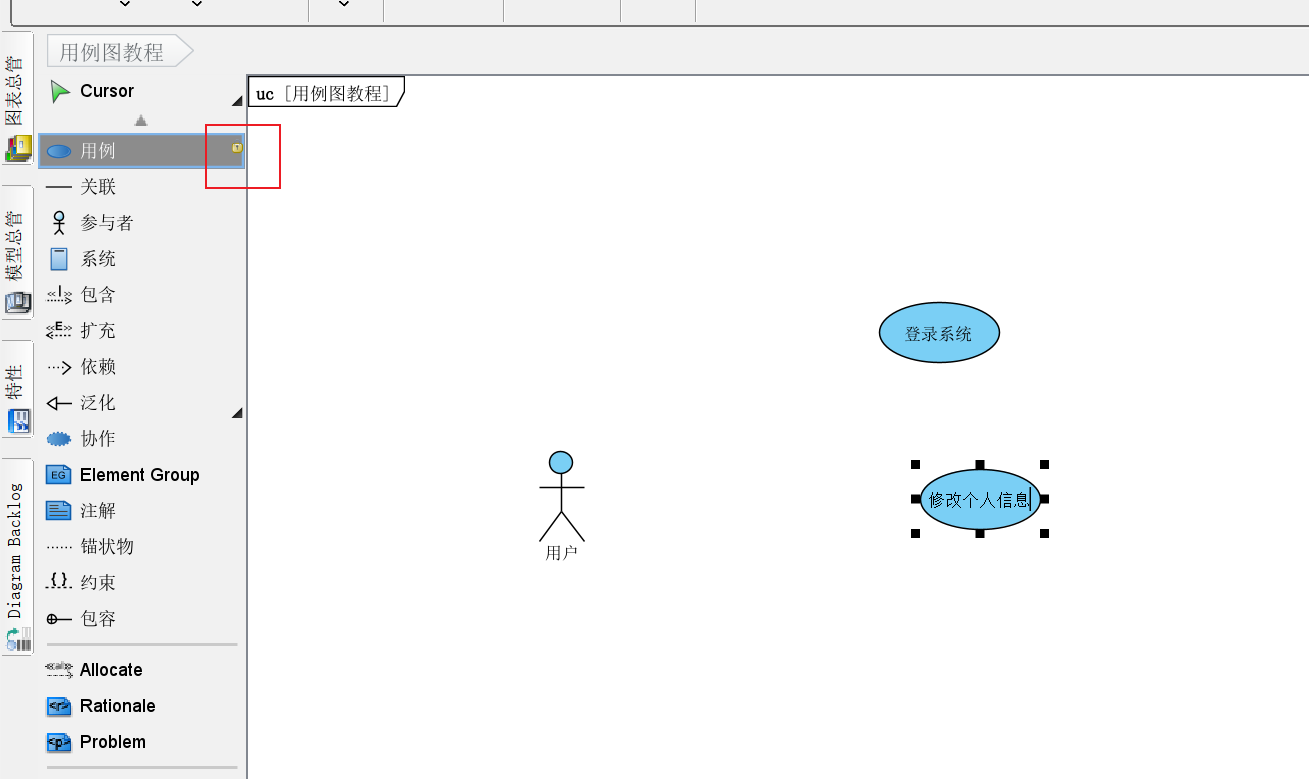

这里在绘制具体的图例的时候,有和StarUML一样的功能,就是双击图例,可以锁定绘制,这样就不用一个一个点一下再新增用例了:

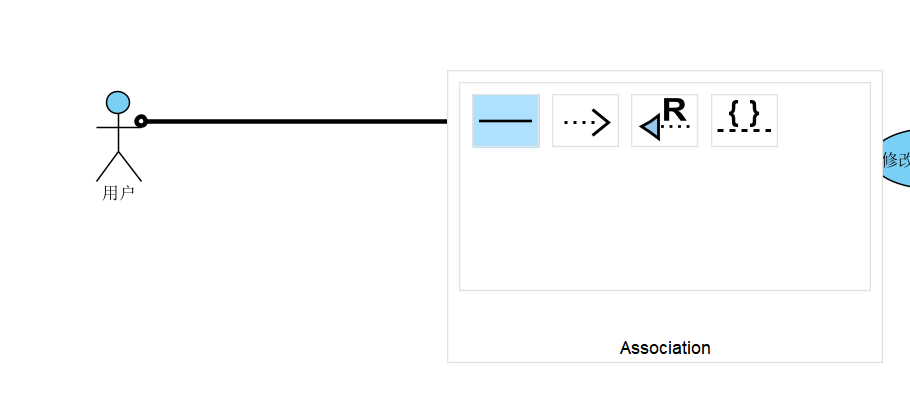

点击一下图例,会有右上角这个选项:

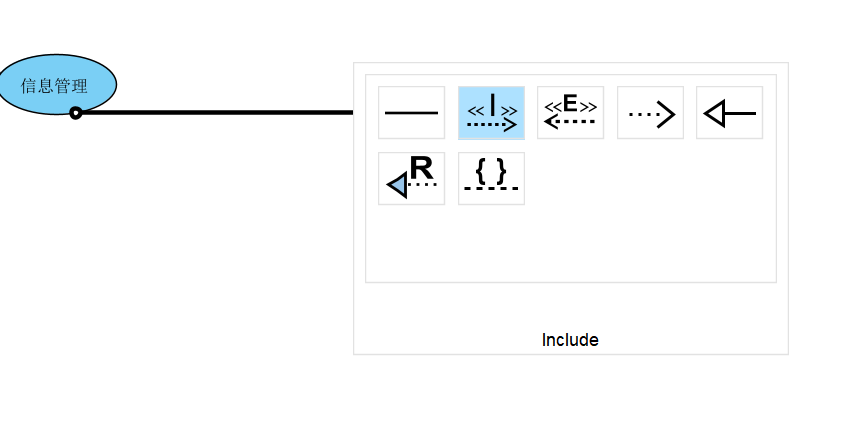

再次点击,就可以选择关系了:

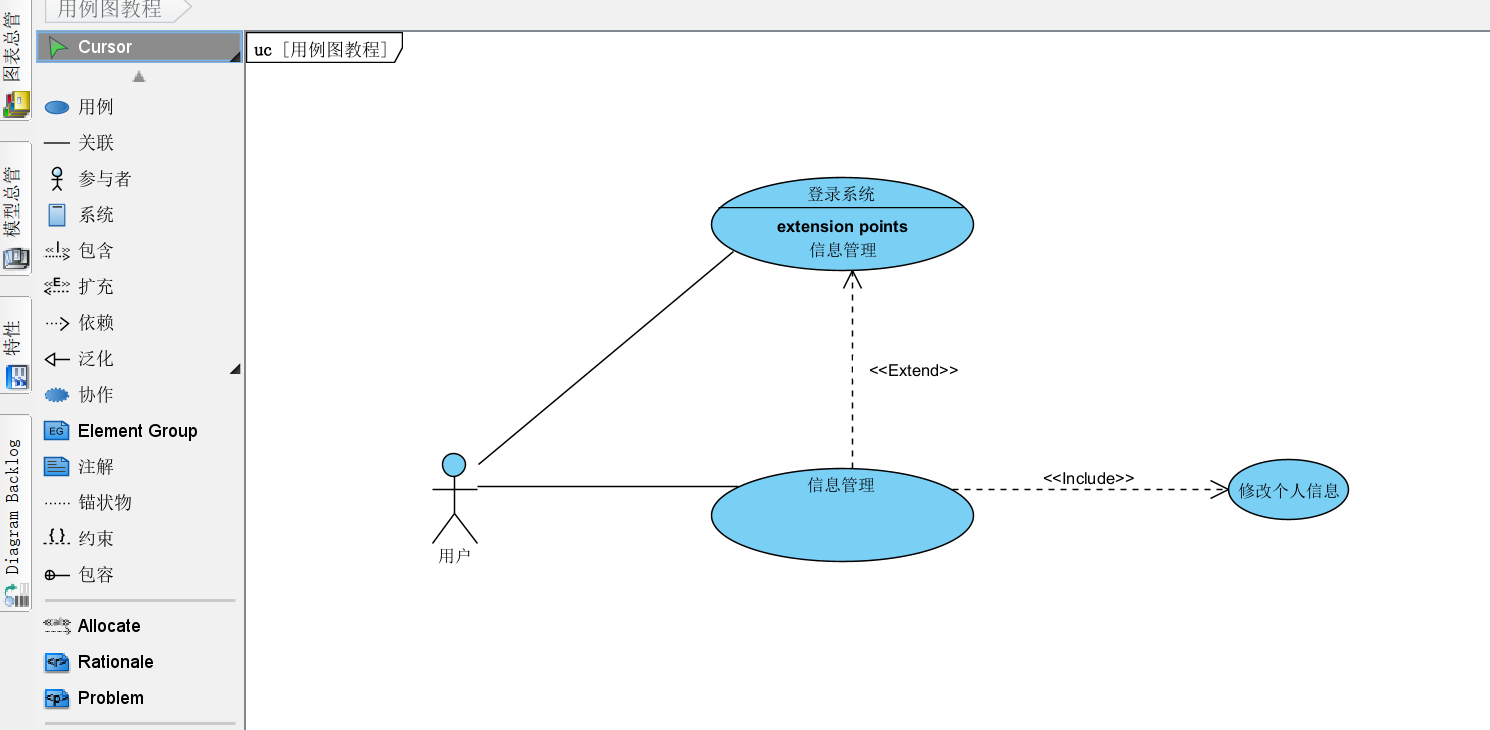

正常VP绘制用例图没有什么大碍,如果需要直接使用到VP的AI一键生图功能的话,生成的用例图,可能需要修改调节一下连线,个人认为ai生成的不太美观。
