科研绘图 | TCN-LSTM时间卷积神经网络结合长短期记忆神经网络模型结构图

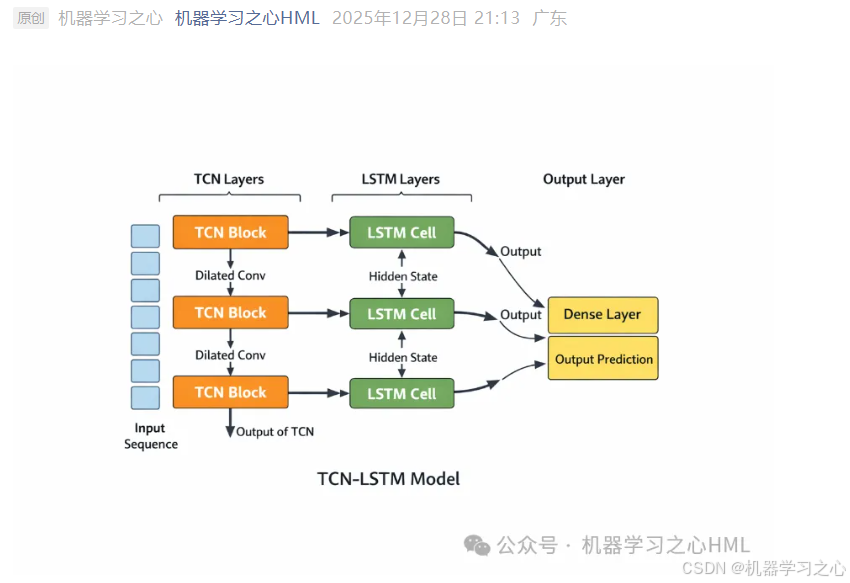

模型整体结构

这是一个时序预测模型，结合了时序卷积网络（TCN）和长短时记忆网络（LSTM）的优势，用于处理时间序列数据。整体结构分为三部分：

TCN 层：提取输入序列的局部与长期依赖特征。

LSTM 层：进一步捕捉序列中的时序动态与长期依赖。

输出层：生成最终的预测结果。

各层详细说明

1. TCN 层
   由多个 TCN Block 堆叠而成。

每个 TCN Block 包含 扩张卷积（Dilated Convolution），允许模型以指数级扩张的感受野捕捉长期依赖，而无需过多层数。

TCN 的优势：

并行计算，训练速度快。

可控制感受野大小，适合长序列。

避免梯度消失问题。

2. LSTM 层
   由多个 LSTM Cell 组成。

每个 LSTM Cell 接收 TCN 层的输出，并传递隐状态（Hidden State）给下一时刻。

LSTM 的优势：

适合建模序列中的时序动态。

能够记住长期信息，适用于具有复杂时间依赖的任务。

3. 输出层
   通常是全连接层（Dense Layer），将 LSTM 的最终输出映射到预测目标维度（如单步或多步预测）。

数据流向

输入序列 → TCN 层：提取高层次时序特征。

TCN 输出 → LSTM 层：进一步建模时序依赖。

LSTM 输出 → 输出层 → 预测结果。

TCN-LSTM 混合模型的优势

TCN：高效提取局部与长期特征，感受野大。

LSTM：强时序建模能力，适合动态系统。
