小说地图设计：Canvas 油漆桶工具的实现之旅

🎨 小说地图设计：Canvas 油漆桶工具的实现之旅

💡 在地图设计工具中，油漆桶工具看似简单，实则暗藏玄机。本文将带你探索 51mazi 项目中油漆桶工具的核心实现思路，从洪水填充算法到坐标转换，从性能优化到数据序列化，揭秘一个看似简单功能背后的技术细节。

📋 目录

功能简介
核心算法：洪水填充
技术挑战
实现亮点
性能优化
总结

🎯 功能简介

油漆桶工具是地图设计工具中的"一键上色"神器，点击即可快速填充封闭区域。在 51mazi 的地图设计工具中，它不仅仅是一个简单的填充功能，而是一个集成了精确算法、坐标转换、性能优化等多项技术的完整解决方案。

🎨 功能特性

✅ 精确填充: 基于洪水填充算法，精确识别并填充封闭区域
✅ 智能坐标转换: 完美处理画布缩放和平移，确保填充位置准确
✅ 边界优化: 智能裁剪填充区域，只存储实际填充的部分，大幅减少数据量
✅ 数据持久化: 将填充区域转换为 Base64 图片，支持保存和加载
✅ 完整历史记录: 支持撤销/重做，操作可追溯

🖼️ 使用场景

在地图设计中，油漆桶工具常用于：

🌊 填充地形区域（海洋、陆地、森林等）
🎨 快速为封闭区域上色
🗺️ 创建区域标记和区分

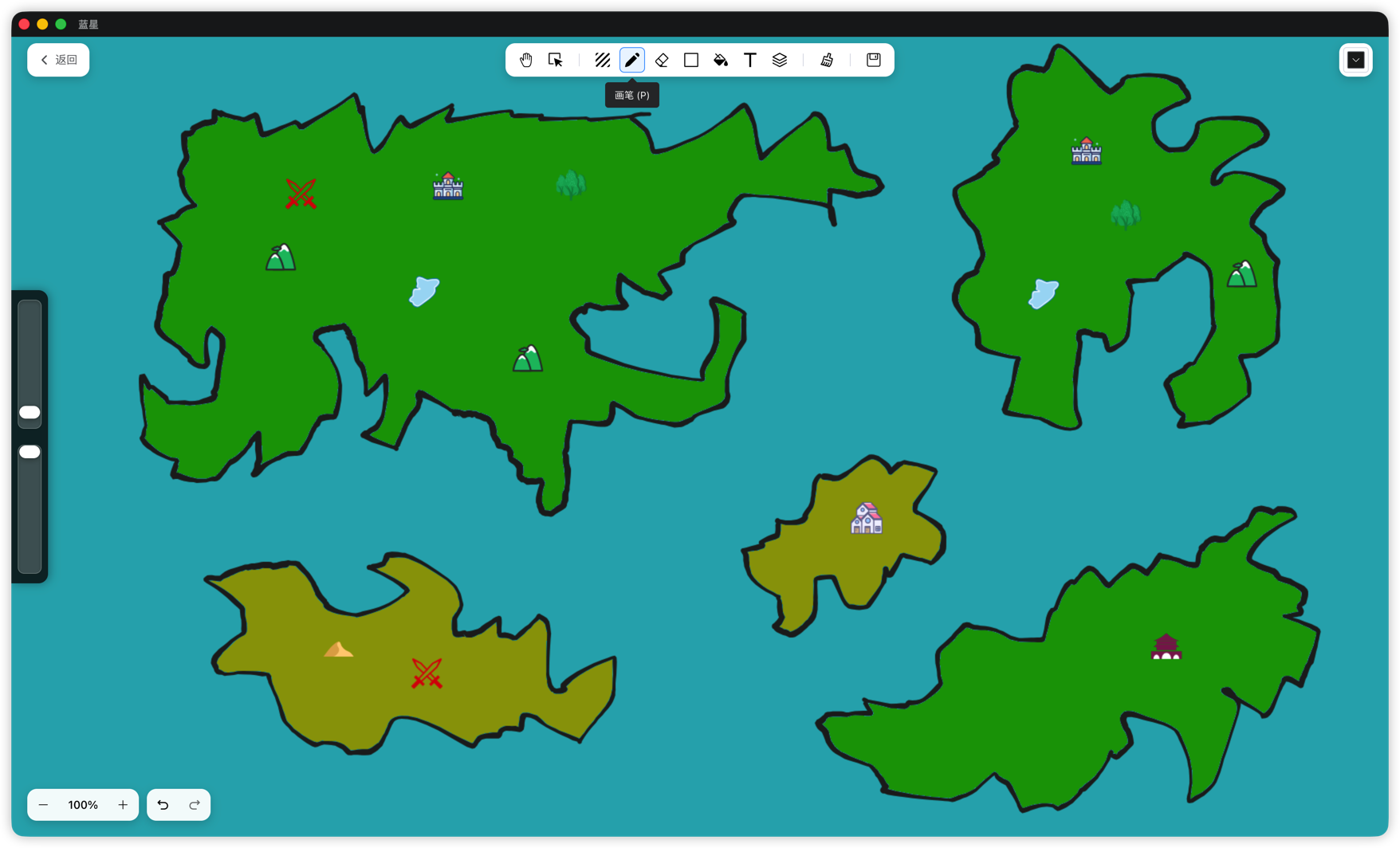

地图设计工具中的油漆桶工具 - 快速填充封闭区域，创建丰富的地图效果

🔬 核心算法：洪水填充

算法原理

洪水填充（Flood Fill）是一种经典的图像处理算法，它的工作原理就像水从一点开始向四周扩散一样：

从起点开始: 记录点击位置的像素颜色
向四周扩散: 检查上下左右四个方向的相邻像素
颜色匹配: 如果相邻像素颜色与起点相同，则填充为目标颜色
继续扩散: 从新填充的像素继续向四周扩散
直到边界: 遇到不同颜色或边界时停止

算法实现思路

javascript 复制代码

// 核心算法流程（简化版）
function floodFill(startX, startY, targetColor, fillColor, imageData) {
  const stack = [[startX, startY]]  // 使用栈而非递归
  const visited = new Set()         // 记录已访问的像素

  while (stack.length) {
    const [x, y] = stack.pop()

    // 边界检查和颜色匹配
    if (isValid(x, y) && colorMatches(x, y, targetColor)) {
      fillPixel(x, y, fillColor)     // 填充像素
      visited.add(`${x},${y}`)       // 标记已访问

      // 将相邻像素加入栈
      stack.push([x+1, y], [x-1, y], [x, y+1], [x, y-1])
    }
  }
}

为什么使用栈而非递归？

✅ 避免调用栈溢出: 大区域填充时，递归可能导致栈溢出
✅ 性能更好: 栈操作比函数调用更高效
✅ 内存可控: 可以更好地控制内存使用

💡 完整算法实现请查看 : src/renderer/src/composables/map/tools/useBucketTool.js

🎯 技术挑战

挑战 1: 坐标转换的复杂性

在 Canvas 中，我们使用了两种坐标系：

场景坐标: 逻辑坐标系，用于存储元素位置（支持无限画布）
画布像素坐标: 物理坐标系，用于实际绘制（受画布尺寸限制）

由于画布支持缩放和平移，坐标转换变得复杂：

javascript 复制代码

// 场景坐标 → 画布像素坐标
pixelX = (sceneX + scrollX) * scale
pixelY = (sceneY + scrollY) * scale

// 画布像素坐标 → 场景坐标
sceneX = pixelX / scale - scrollX
sceneY = pixelY / scale - scrollY

为什么需要坐标转换？

用户点击的是屏幕坐标，需要转换为画布像素坐标才能获取像素数据
填充元素需要存储场景坐标，以便在不同缩放级别下正确显示
getImageData 获取的是画布像素数据，必须使用像素坐标

💡 坐标转换详细实现请查看 : src/renderer/src/composables/map/useCoordinate.js

挑战 2: 颜色匹配的精确性

颜色匹配看似简单，但在实际实现中需要注意：

精确匹配: 使用完全相等比较，避免容差导致的误填充
RGBA 四通道: 需要同时比较 R、G、B、A 四个通道
十六进制转换: 需要将用户选择的颜色（十六进制）转换为 RGBA 格式

挑战 3: 大区域填充的性能

填充大区域时，需要考虑性能问题：

访问标记 : 使用 Set 记录已访问的像素，O(1) 查找效率
边界裁剪: 只存储填充区域，而不是整个画布
异步处理: 图片加载是异步的，需要正确处理加载状态

✨ 实现亮点

1. 智能边界裁剪

填充完成后，我们不是存储整个画布，而是只存储实际填充的区域：

javascript 复制代码

// 计算填充区域的边界
const bounds = calculateBounds(visitedPixels)

// 裁剪 imageData 到填充区域
const fillImageData = cropImageData(imageData, bounds)

优化效果:

📉 存储空间减少 90%+（对于小区域填充）
⚡ 序列化速度更快
💾 内存占用更低

2. Base64 数据序列化

将填充区域转换为 Base64 图片数据，便于保存和加载：

javascript 复制代码

// 将 imageData 转换为 base64
const tempCanvas = document.createElement('canvas')
tempCanvas.width = fillWidth
tempCanvas.height = fillHeight
const tempCtx = tempCanvas.getContext('2d')
tempCtx.putImageData(fillImageData, 0, 0)
const imageDataBase64 = tempCanvas.toDataURL('image/png')

优势:

✅ 可以保存到 JSON 文件中
✅ 跨平台兼容
✅ 可以直接作为图片源使用

3. 完整的填充流程

从用户点击到填充完成，整个流程包括：

保存历史状态 - 支持撤销/重做
渲染当前画布 - 获取最新的像素数据
坐标转换 - 场景坐标转画布像素坐标
执行洪水填充 - 填充目标区域
计算边界 - 确定填充区域范围
裁剪数据 - 只保留填充区域
转换为 Base64 - 便于序列化
创建填充元素 - 转换为场景坐标存储
预加载图片 - 确保渲染时图片已准备好
重新渲染 - 显示填充效果

💡 完整实现代码请查看 : src/renderer/src/composables/map/tools/useBucketTool.js

⚡ 性能优化

1. 使用 Set 记录访问

javascript 复制代码

const visited = new Set()
const key = `${x},${y}`

if (visited.has(key)) continue  // O(1) 查找
visited.add(key)

为什么使用 Set？

⚡ O(1) 查找和插入
💾 比数组更节省内存
🔒 自动去重

2. 边界裁剪优化

只存储填充区域，大幅减少数据量：

javascript 复制代码

// 只存储填充区域，而不是整个画布
const fillImageData = ctx.createImageData(fillWidth, fillHeight)

3. 图片缓存

在渲染系统中使用缓存，避免重复加载：

javascript 复制代码

// src/renderer/src/composables/map/useRender.js
const fillImageCache = new Map()

function renderFill(ctx, element) {
  let img = fillImageCache.get(element.id)
  if (!img) {
    img = new window.Image()
    img.src = element.imageDataBase64
    fillImageCache.set(element.id, img)
  }
  // 使用缓存的图片渲染
}

📊 实现流程图

复制代码

用户点击画布
    ↓
坐标转换（场景坐标 → 像素坐标）
    ↓
获取画布像素数据
    ↓
获取起始点颜色
    ↓
执行洪水填充算法
    ├─ 栈初始化
    ├─ 遍历填充
    ├─ 颜色匹配
    └─ 填充像素
    ↓
计算填充区域边界
    ↓
裁剪填充区域
    ↓
转换为 Base64
    ↓
创建填充元素（场景坐标）
    ↓
预加载图片
    ↓
添加到元素数组
    ↓
重新渲染画布

📝 总结

油漆桶工具虽然看似简单，但实现过程中涉及了多个技术领域：

🔬 算法: 洪水填充算法的实际应用
🗺️ 坐标系统: 复杂坐标转换的处理方法
🎨 像素操作: Canvas 像素数据的处理技巧
⚡ 性能优化: 大区域操作的优化策略
💾 数据序列化: Base64 编码的应用

通过模块化的 Composables 架构，我们将油漆桶工具封装为独立的 useBucketTool，实现了高内聚、低耦合的代码结构，便于维护和扩展。

🚀 下一步探索

如果你想深入了解：

📖 完整代码实现 : 查看 useBucketTool.js
🎨 渲染系统 : 查看 useRender.js
🗺️ 坐标转换 : 查看 useCoordinate.js
🎯 地图设计工具 : 查看 MapDesign.vue

📚 相关链接

项目地址 : GitHub - 51mazi，给个 Star 哦~
油漆桶工具代码 : src/renderer/src/composables/map/tools/useBucketTool.js
渲染函数 : src/renderer/src/composables/map/useRender.js
坐标转换 : src/renderer/src/composables/map/useCoordinate.js
技术栈: Vue 3 + Canvas + Composables
