AXI协议支持5通道，读写分离的传输策略，在之前看AXI时，有很多基本的策略都会有点困扰，比如，通道依赖，传输顺序，以及交织等等之类的内容。所以觉得有必要搞一下这些知识点，把这些东西梳理和整理一下，也方便查阅，不然时间一长，总要重新翻Spec。
- 常规的AXI传输

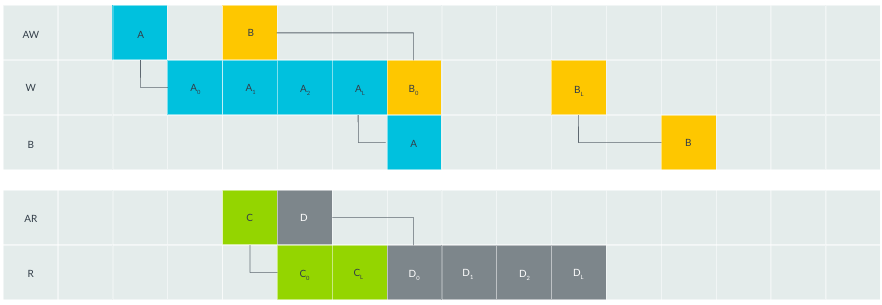

上面两幅图都是简单的AXI传输，其中一笔完整的传输叫transaction，比如A传输，而组成A传输的各个小的传输成为transfer，比如A*。
图一展示的是当读写通道的transaction分别是不会overlap的传输。

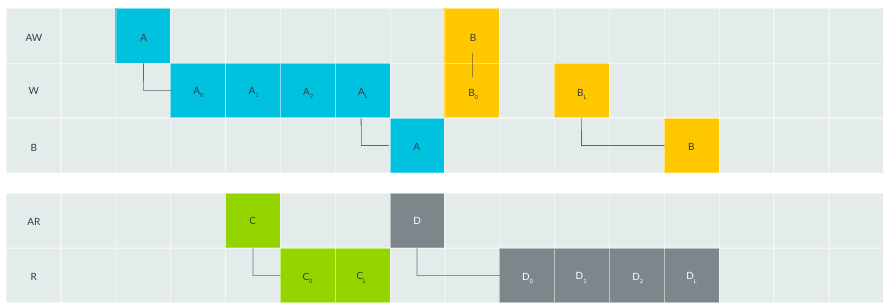

图二展示的当读写通道的transation的请求会在前一个transation没完成之前来到，传输就顺序正常的完成。
这两种都是比较常规的AXI传输，放在这其实有点多余，不想看就可以跳过。
- Transfer IDs
Transfer id感觉我更愿意说成transaction ID，因为对于同一笔Transaction ID域的不支持修改的。同时，这种ID的机制引入就让transation有了所谓的乱序执行的机会了。这也就可以提升总线的效率，这是为啥呢？因为当可以乱序的时候，那transation就不用排排坐了呀，后来的准备好的就可以先做了，这样就省了时间，也最大化了使用带宽。
介绍完transfer ID的基础概念，再来看看规则吧：
- 所有transfer都需要有一个ID；
- 一个transaction的所有transfer需要一样；
- Master侧需要可以支持给多个transaction分发不同ID的能力，一个ID的话，当我没说；
- Slave侧的话，通常需要支持可配的ID宽度，方便适配Master侧的ID；
OK，絮絮叨叨把ID的基本概念和规则描述了，下来看看transation咋用吧。
-
- 写transaction order规则
Arm给的三条军规：
-

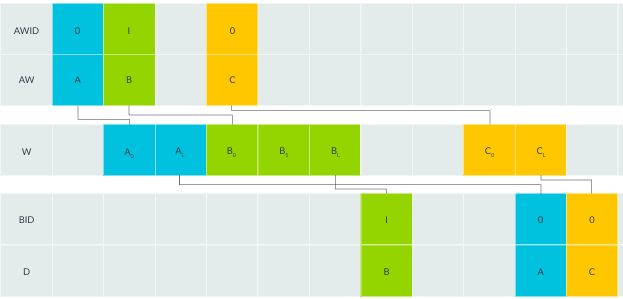

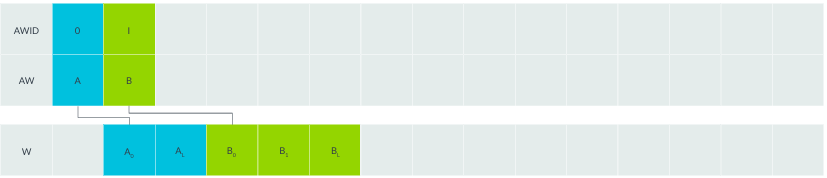

军规1：W通道的写数据的顺序需要和AW通道的顺序保持一致；
这里|---|----------------------------------------------------------------------------|
| |
| |
|A的请求比B先来，那写数据也要比B先来。
-

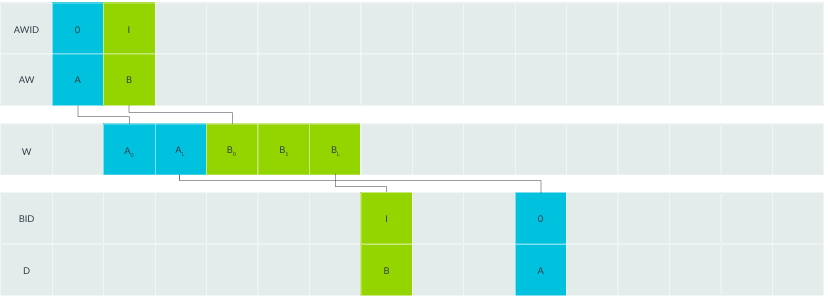

军规2：不同ID的transaction的完成顺序没有要求；
这里看A/B的ID不同，transaction的响应就可以乱序回。
- Master侧可以对同一个ID有oustanding能力，但是必须顺序的执行和完成<对slave侧的要求哈>。
-
- 读transaction的order规则
ARM一样对于读也提了三个军规。

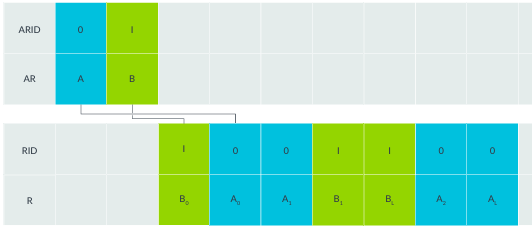

- 军规1：不同ID的读数据在R通道上没有保序要求；也就是slave可以随便回哈
- 军规2：不同ID的读数据在R通道上可以interleaved, RID和AR对应可以看出来是谁的请求；
- 军规3：对于同一个ID的transaction，R通道上的读数据需要保序。

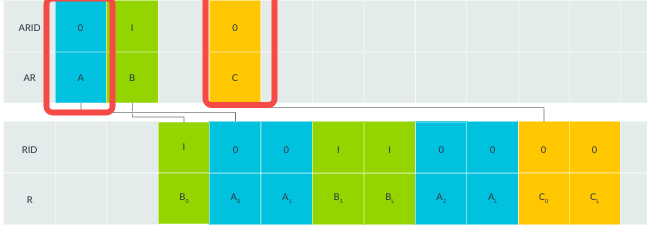

比如A/C, 这种保序的要求是指整体的transaction保序，不是指transfer的概念；
-
- 读写通道的顺序
Ok，看完了读写行为的分别保序的法则，下来就看看读写通道之间的顺序吧。
简单来说，读写之间没有order关系，如果需要保证读写顺序，这是软件需要在行为上保证的哈。
- 非对齐起始地址访问
AXI协议支持起始地址是非对齐的，但是非对齐只影响第一个transfer，之后的传输就是对齐的，在传输上，slave侧不需要关注是不是对齐。
所以什么是非对齐呀？
协议里就是说地址没有和transaction宽度对齐，比如一个32bit data packet传输的起始地址是0x1002而不是32bit边界对齐。

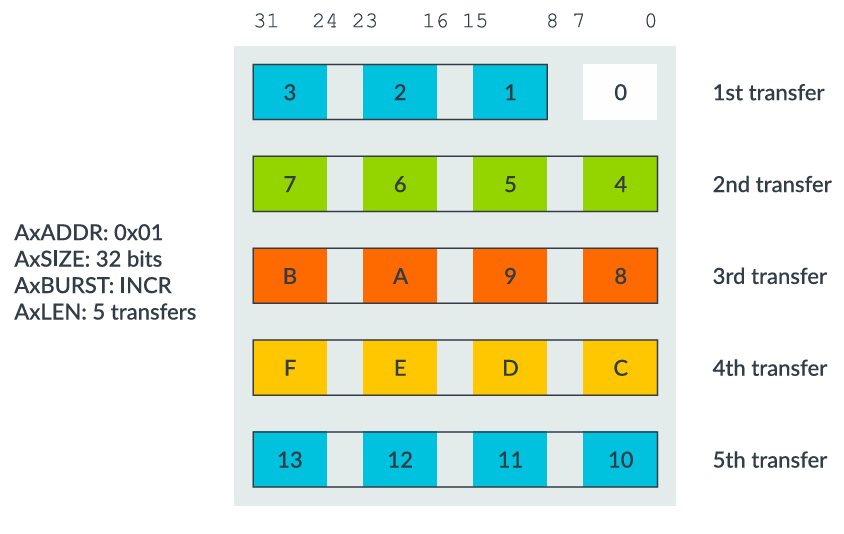

按照上图的说明，如果是32bit对齐的地址的话，最多可以传20Byte，但是因为地址不是对齐的，是0x1，所以只能传19byte，第一笔transfer只能有3byte。
再举个例子吧。

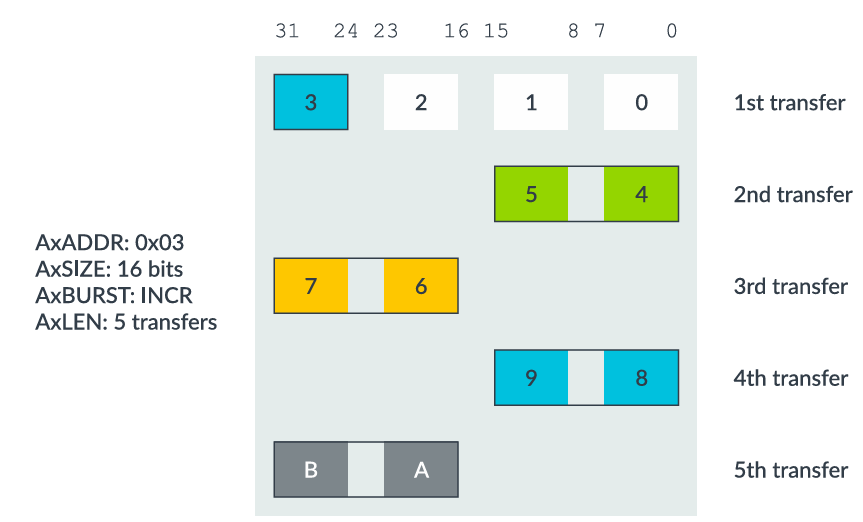

比如要发一个5-beat 16bit size的transaction，地址开始于0x03:
所以可以看到开始也是不对齐的。所以和上一个例子一样，第一笔传输是非对齐的，之后是对齐的。
AXI 协议不要求slave针对unalgined的访问做啥特别的处理。
- 读写接口的属性
说实话，从AMBA3到AMBA5，AXI的属性越来越多，支持的功能越来越多，对于这个需要单独再记录一下，每个都能开一章讲。
这一节描述一下接口的属性信息：
|----------------------------------|---------------------------------------------|
| 写接口属性 ||
| Write issuing capability | 表示master最多可以发多少写请求 |
| Write interleave depth attribute | 表示从属接口对于已经active write，可以接受的写数据的数目 |
| Write acceptance capability | 只在AXI3上体现。 表示从属接口可以接受写请求的能力 |
| Write interleave capability | 只在AXI3上体现。 表示主接口可以针对当前的active write的传递数据的能力 |
对于读而言也类似：
|----------------------------|--------------------------|
| 读接口的属性 ||
| Read issuing capability | 表示master最多可以发多少写请求 |
| Read acceptance capability | 表示slave可以接受的能力 |
| Read data reordering depth | 表示从接口可以针对已经发出的read乱序回的能力 |
