软件定义网络SDN(10)复习

文章目录

• **软件定义网络SDN**
• • SDN数据平面
  • • OpenFlow
    • 流表流水线
    • 组表
    • OpenFlow协议
  • SDN控制平面
  • • 南北、东西向接口
    • 路由选择
    • OpenDaylight
    • 控制器间的合作和协调
  • SDN应用平面
  • • 网络服务抽象层
  • 简答题预测

软件定义网络SDN

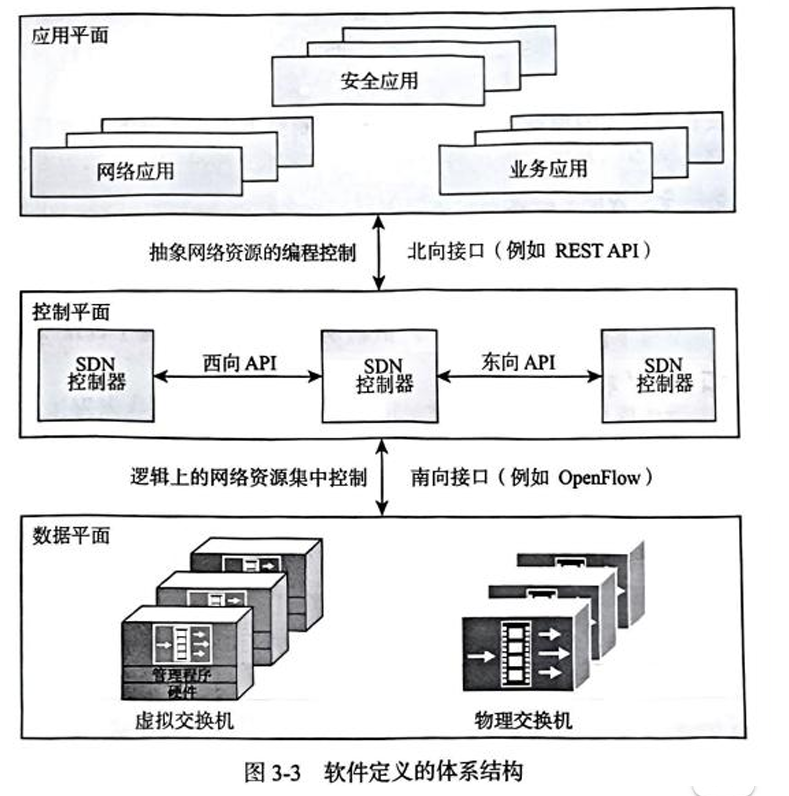

• 软件定义网络（SDN）的组成：数据平面和控制平面。
  • 数据平面负责分组转发，包括物理交换机和虚拟交换机，提供统一、开放的API OpenFlow。
  • 控制平面负责智能设计路由、设置优先级、路由策略参数。控制平面主要包括SDN控制器，通过API控制数据平面的交换机（南向API），同时为网络应用提供开发接口（北向接口）。


SDN数据平面

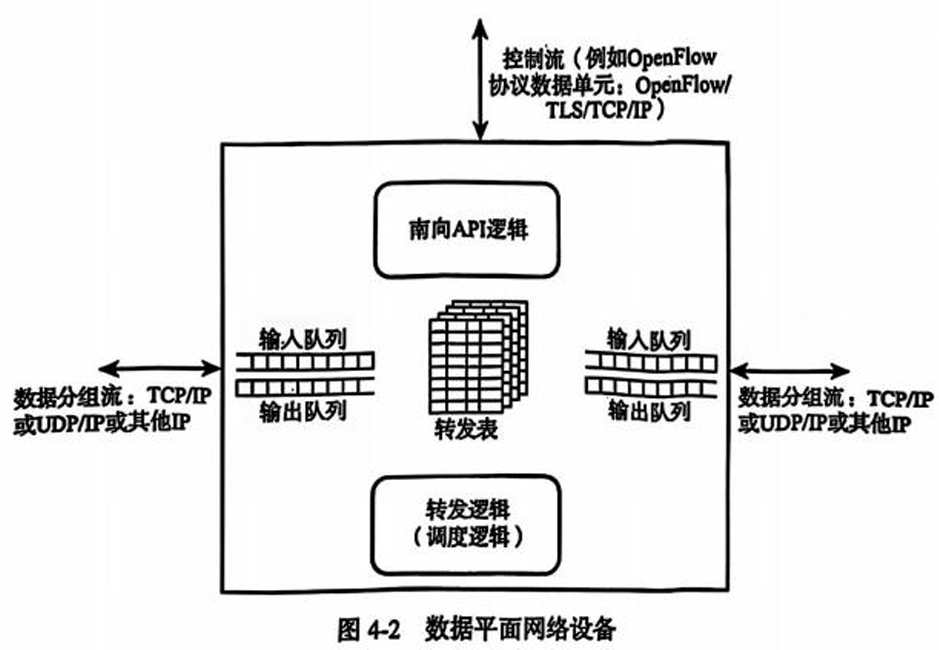

• SDN数据平面是基础设施层，其功能包括控制支撑功能，支持可编程特性，数据转发功能（按照计算和建立好的转发路径转发，以规则方式决定转发方式）。
• 数据平面协议（解读数据流中的协议数据单元结构）包括IP、TCP、UDP和南向API------OpenFlow。

OpenFlow

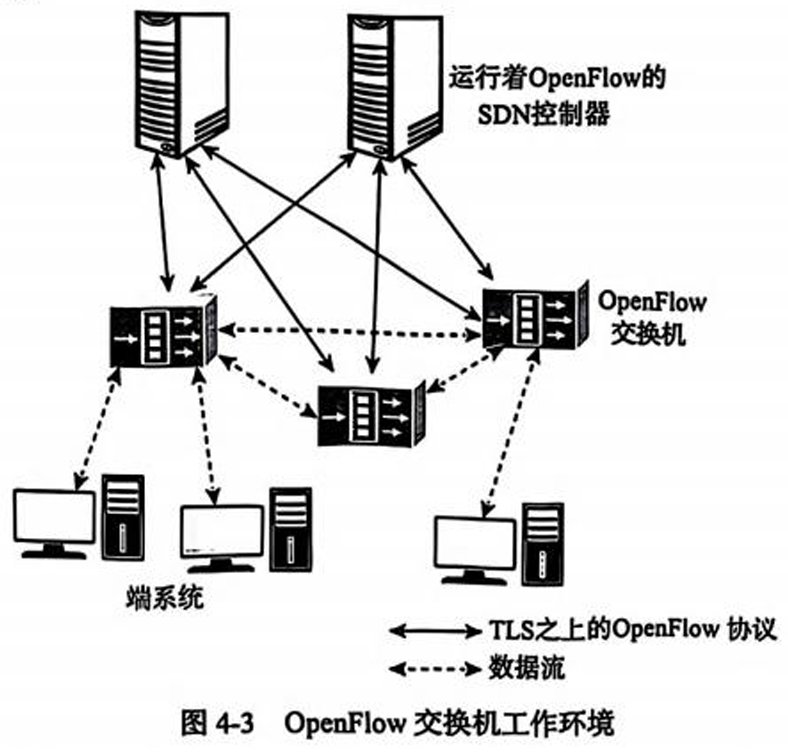

• OpenFlow逻辑网络设备能够实际运用的必要条件：网络设备具备通用的逻辑架构、SDN控制器与网络设备之间采用标准的安全协议。

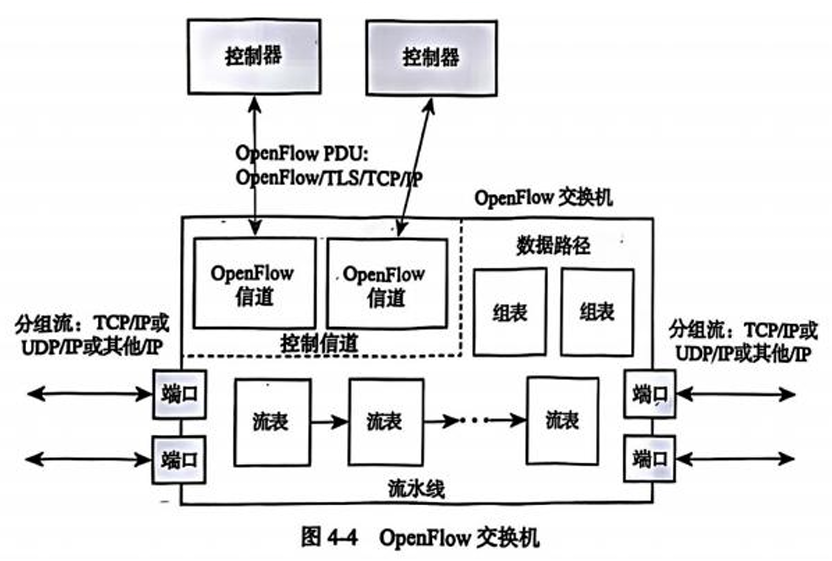

• OpenFlow交换机结构如下：

• OpenFlow信道是控制器与交换机的管理接口。
• OpenFlow端口是分组进入和离开的位置，包括物理端口、逻辑端口和保留端口。物理端口与硬件接口对应，逻辑端口不与硬件接口对应，保留端口用于特殊的OpenFlow规范定义，制定通用的转发行为。
• 表结构分为流表（flow table）、组表（group table）和计量表（meter table）。

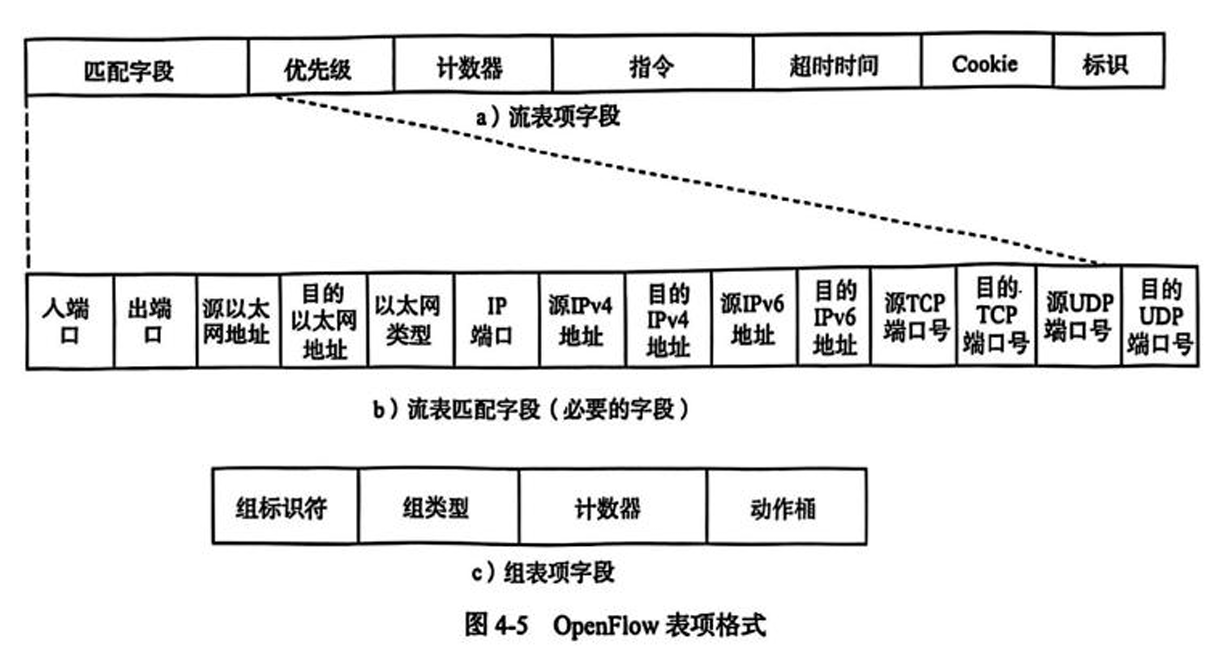

• 流表结构如下：


流表流水线

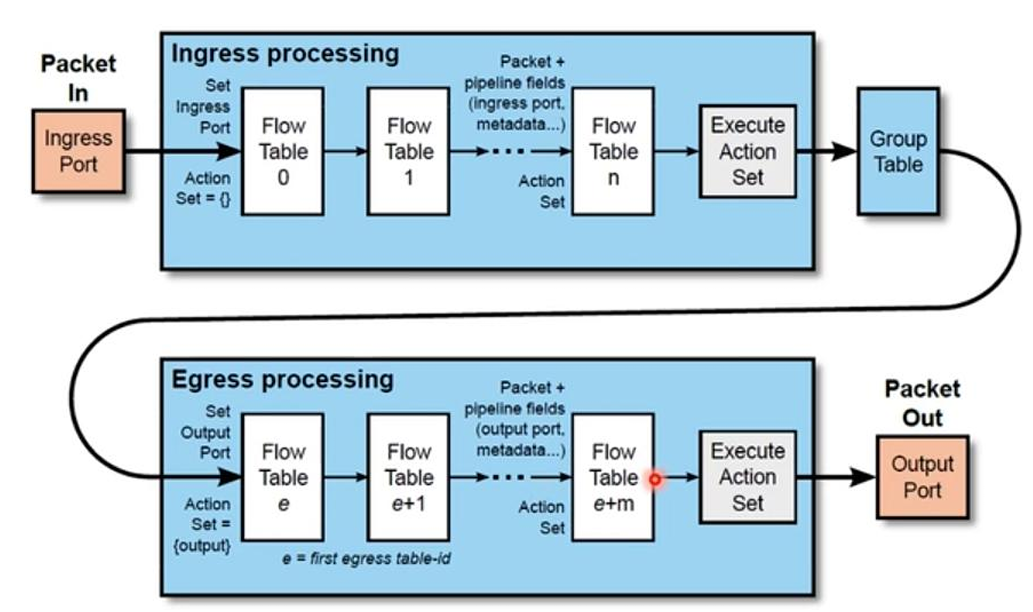

• 流表流水线结构如下：

• 交换机含一个或多个流表，多个流表从0开始依次编号，并组织成流水线。
• 两个处理阶段
  • 入口处理一定会发生，从表0开始。涉及一个或多个表；如果只有一个表0时，没有出口处理。
  • 出口处理发生在输出端口确定之后，可选；可能涉及一个或多个表。
• 表标识分界：第一个出口表的数字标识决定所有比它小的表用作入口表，所有大于等于该标识的表则不能作为入口表。
• 流水线首先从第一个表入口处理开始，并且分组必须先与表0的流表项进行匹配，并根据匹配的结果来使用其它流表。
• 如果入口处理结果是将分组转发到输出端口，则执行该输出端口场景下的出口处理。

---

• 入口处理：默认表项Table miss允许三种动作：将分组发送给控制器、将分组引导到流水线下一表、丢弃该分组。
• 出口处理：第一个出口表标识 e e e确定后，如果多个出口表，则其标识大于 e e e。

---

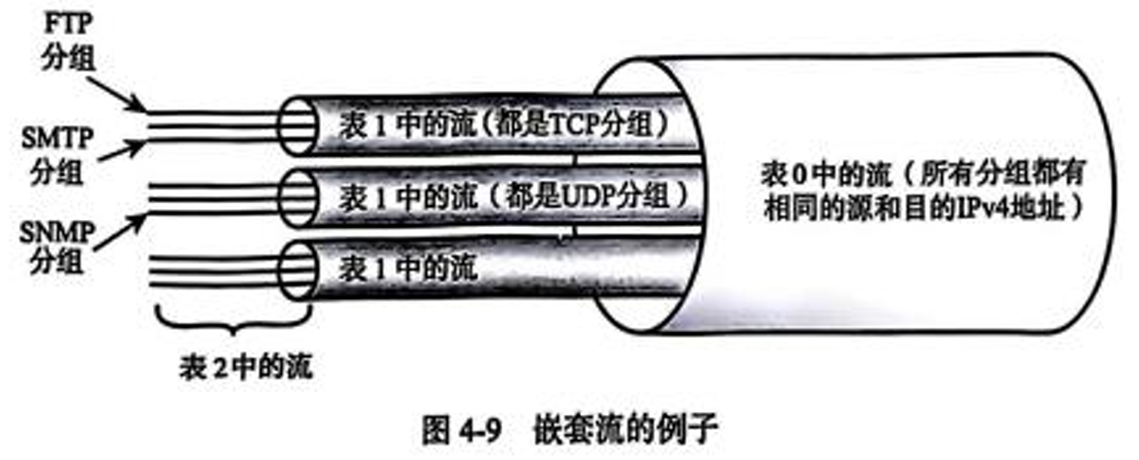

• 多级流表的使用：实现流的嵌套、将一条流拆分为多条并行的子流，提供细粒度的控制，简化SDN控制器的流操作。


组表

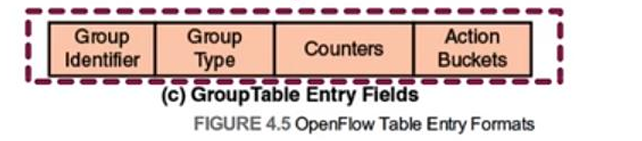

• 组表是用于表示一组端口集合的单独实体，主要用于不同的抽象场景，如多播和广播。每个组表由若干行组表项构成，允许多个组表存在并构成组链。组表项包含组标识符、组类型、计数器和动作桶 。

• 组类型包括：
  • 全部：广播或多播
  • 选择：均衡负载或者加权均衡负载
  • 快速恢复：容错响应
  • 间接：多分组项映射到一个组项，便于维护

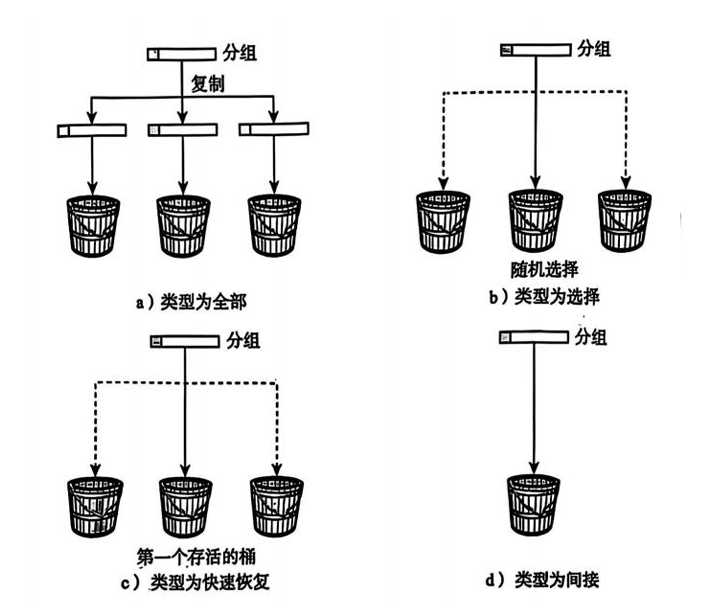

• 组类型示意图展示了不同类型的分组处理方式，包括全部类型（a）、选择类型（b）、快速恢复类型（c）和间接类型（d）。


OpenFlow协议

• OpenFlow协议通过TLS提供安全信道，控制器能够对流表中的流表项执行增删改操作。

• 控制器到交换机管理交换机逻辑状态，使用Packet-out指令；交换机向控制器报告状态或使用Packet-in指令（异步通信）。交换机与控制器间的初始连接交互是对称的，通过Echo测量实现。

• SDN控制器获得三类信息：基于事件的报文、流统计信息和封装的分组。

• P4是一种开源编程语言，用于编程协议无关的包处理器（P4）。它是一种专门为网络设备设计的领域特定语言，用于指定数据平面设备（如交换机、网卡、路由器、过滤器等）如何处理数据包。

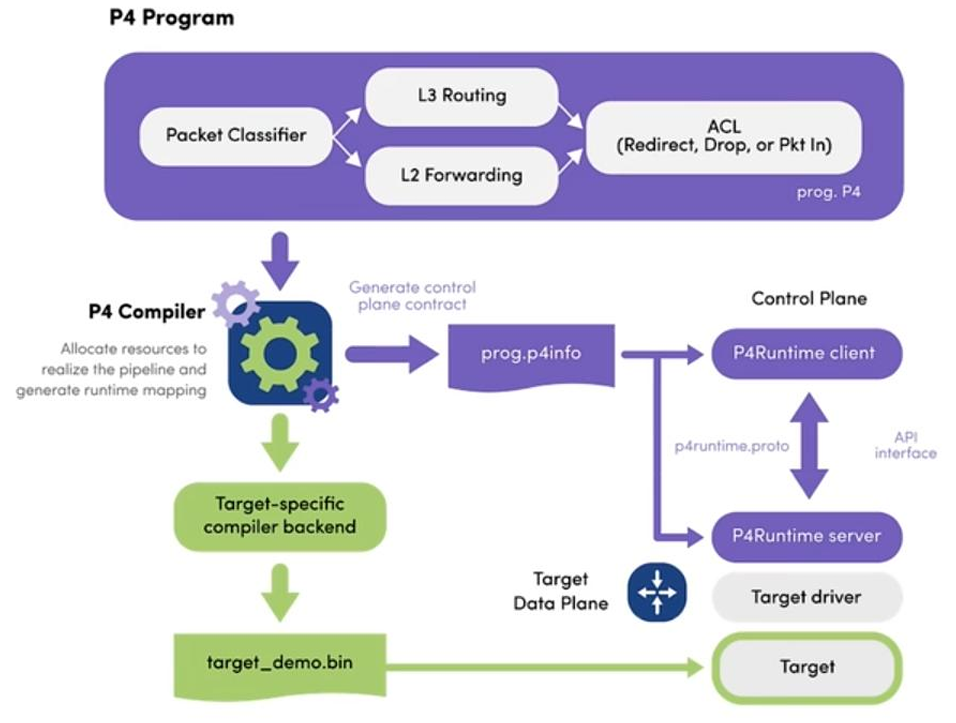

• P4程序包含包分类器、L3路由和L2转发等功能模块，这些模块协同工作实现ACL（重定向、丢弃或包入）等操作。P4编译器负责分配资源以实现流水线和生成运行时映射，生成prog.p4info文件，该文件与控制平面交互。控制平面包括P4Runtime客户端和服务器，通过p4runtime.proto协议通信，并提供API接口。目标特定的编译器后端生成target_demo.bin文件，该文件被部署到目标数据平面设备上，由目标驱动程序控制。


SDN控制平面

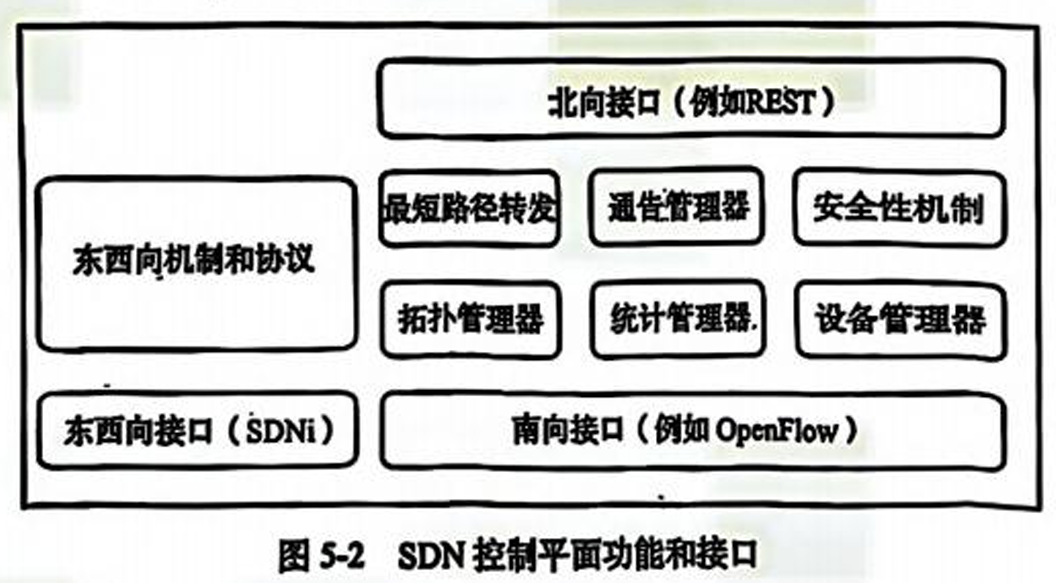

• 控制平面作为服务器或服务器协同集合构成。功能组件包括：最短路径转发、通告管理器、安全性机制、拓扑管理器、统计管理器、口设备管理器。


南北、东西向接口

• 南向接口是SDN控制器与数据平面设备（如交换机）之间的通信接口，使用协议如OpenFlow和ForCES。
• SDN控制器通过这些协议与数据平面设备交互，实现网络流量的转发和控制。
• 北向接口则连接应用平面，提供API接口（如REST）供应用或服务调用。
• 东西向接口用于SDN控制器之间的通信，支持协议如SDNi和ForCES CE-CE，实现控制器间的协同工作。SDN网络操作系统（如OpenDaylight、ONOS）通过这些接口实现网络功能的集中管理和控制。

路由选择

• 路由选择是网络通信中的关键过程，涉及多个重要步骤。首先，收集网络的拓扑信息 ，了解网络中所有节点和连接的布局。其次，要分析网络的流量情况 ，评估当前网络的负载和带宽使用状况。最后，设计通过该网络路径的算法，确定数据包的最佳传输路径。

• 此外，路由选择还涉及链路发现和拓扑管理。链路发现是指识别网络中的可用链路，而拓扑管理则是维护和更新网络拓扑信息，确保路由决策的准确性和有效性。这些步骤共同确保数据能够高效、可靠地在网络中传输。

• SDN 的高层体系结构 (ITU-T)从上至下分为三层分别为应用层，SDN控制层，资源层。SDN控制层包含应用程序支持，编排，抽象。资源层包括控制支持，数据传输和处理。

+---------------------+     +---------------------+     +---------------------+
|      应用程序       |     |      应用程序       |     |      应用程序       |
|---------------------|     |---------------------|     |---------------------|
|                     |     |                     |     |                     |
+---------------------+     +---------------------+     +---------------------+
          | 应用-控制接口
          |
+---------------------+
|     SDN控制层        |
|---------------------|
|     应用程序支持      |
|---------------------|
|         编排         |
|---------------------|
|         抽象         |
|---------------------|
+---------------------+
          | 资源控制接口
          |
+---------------------+
|      资源层          |
|---------------------|
|       控制支持        |
|---------------------|
|    数据传输和处理     |
|---------------------|
+---------------------+

OpenDaylight

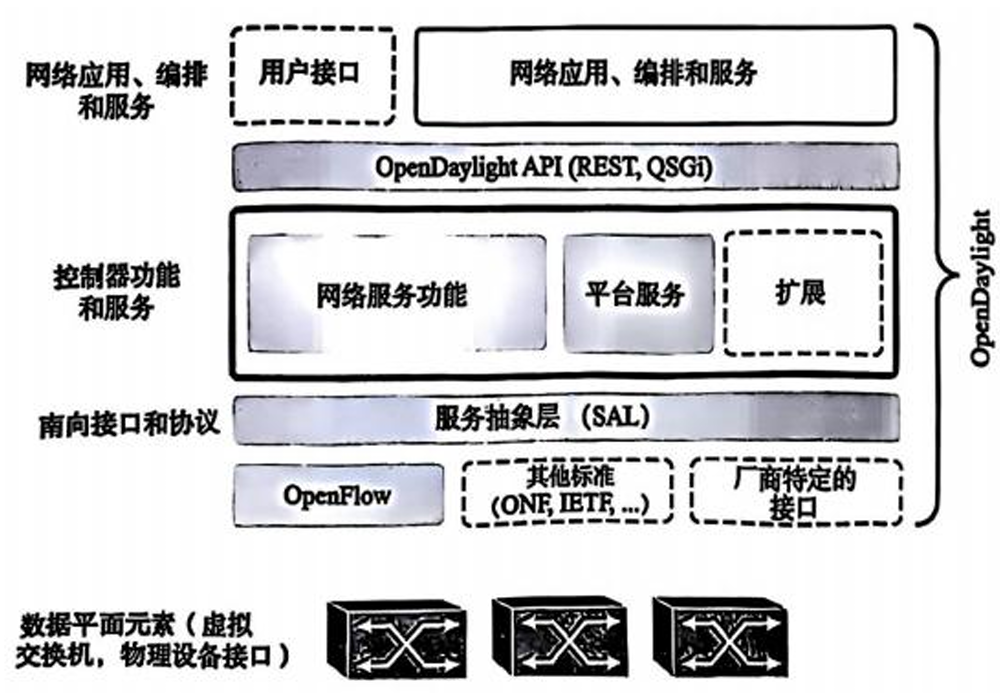

• OpenDaylight体系结构包括网络应用、编排服务，OpenDaylight API，控制器功能和服务，服务抽象层SAL，南向接口和协议。OpenDaylight的特点是覆盖应用平面与控制平面，SAL支持支持广泛的南向接口标准。


控制器间的合作和协调

• 控制器间的合作和协调涉及多个方面，包括东西向接口，这是控制器之间进行通信的重要机制。在控制器架构方面，存在集中式与分布式控制器的选择，分布式控制器具有更好的可扩展性、可靠性、隐私保护和增量部署能力。为了提高系统的可用性，通常采用高可用性的集群配置，特别是在单一域内实现高可用性（HA）。

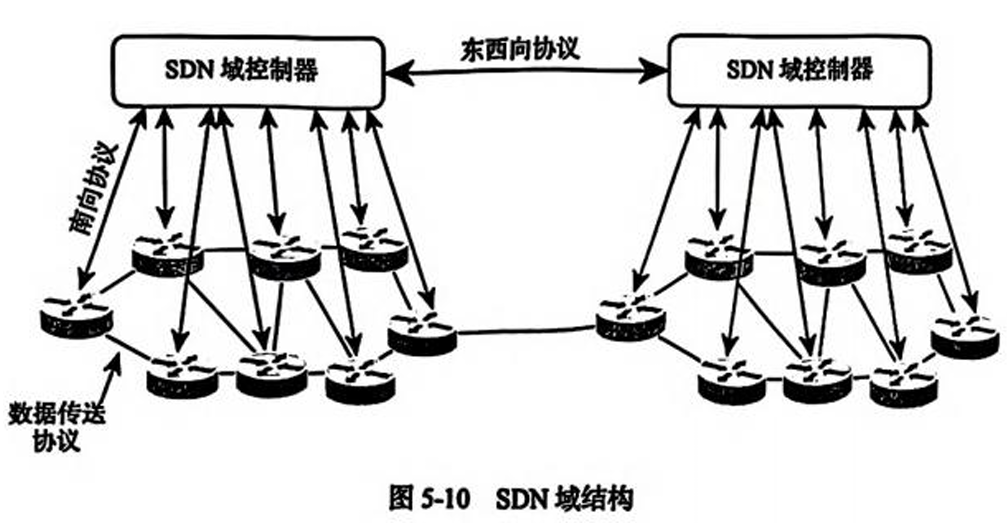

• 在更大规模的SDN网络中，联邦的SDN网络架构被采用，这需要边界网关协议（BGP）的支持。BGP不仅用于域间的路由选择和服务质量（QoS）管理，还在IETF SDNi（SDN间）协议中得到应用。OpenDaylight控制器也实现了SDNi功能，进一步增强了控制器间的协作能力。这些技术和协议共同确保了SDN网络中控制器之间的高效协调和无缝合作。


SDN应用平面

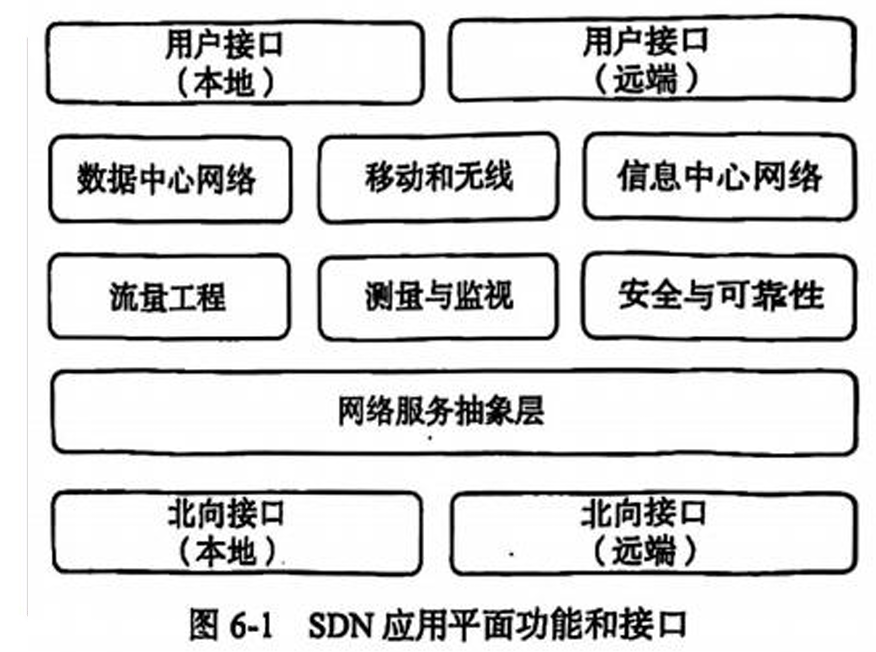

• SDN应用平面的作用是对网络资源和行为进行定义、监视和控制。
• 北向和用户接口都分为本地和远端模式。
• 典型的网络应用数据中心网络、移动和无线、信息中心网络、流量工程、测量与监视、安全与可信性。
• 网络服务抽象层：提供网络资源的抽象视图，隐藏数据平面设备具体细节；提供网络虚拟化功能，能够将底层数据平面基础设施逻辑划分。


---

网络服务抽象层

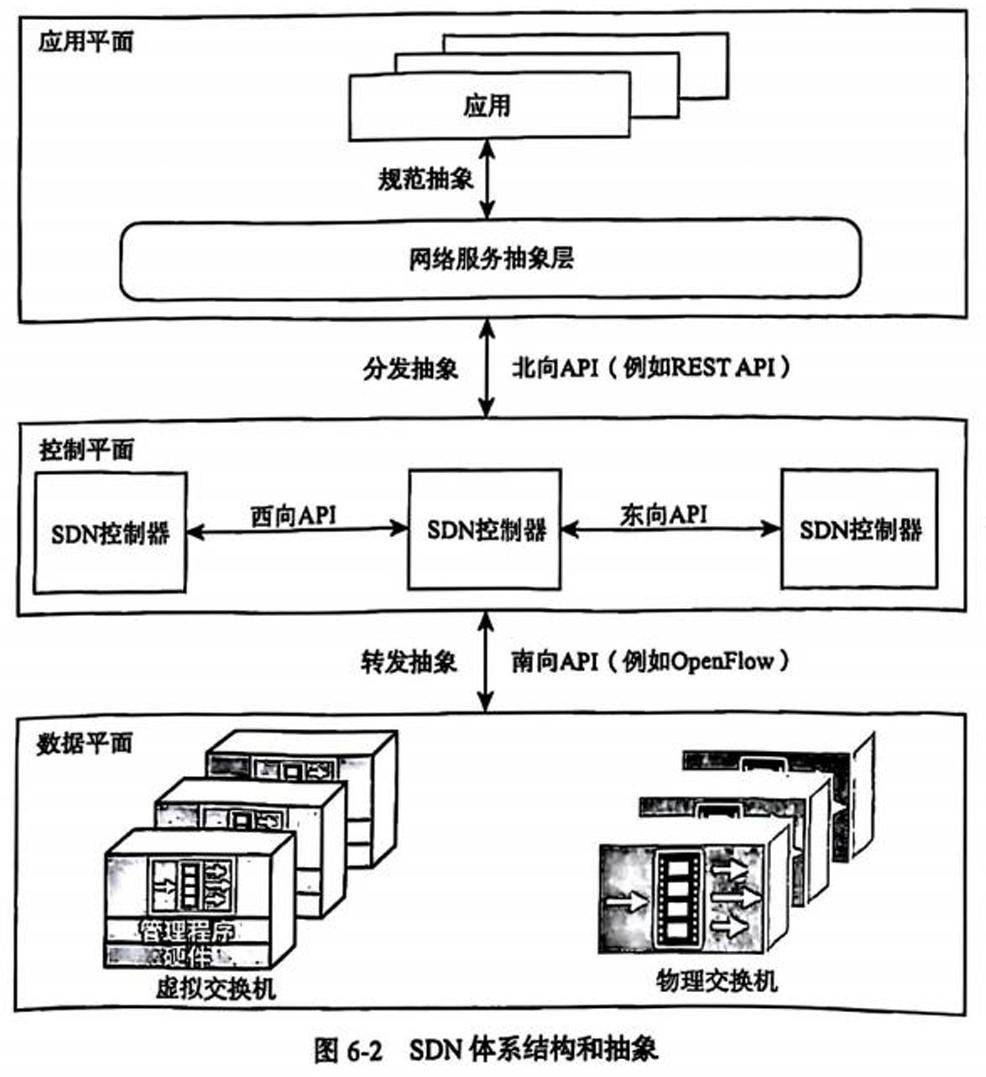

• SDN可以通过3个基本抽象定义转发、分发和规范 。
  • 转发抽象：指定数据平面的转发行为，隐藏硬件细节。
  • 分发抽象：涉及分布式控制器背景下的协作，它处理分离的数据集或副本，形成统一的全球网络视图。这种抽象屏蔽了状态分发和采集的复杂性，为控制器提供了全局网络状态的统一视角。
  • 规范抽象：面向应用程序屏蔽网络细节，提供全局网络的抽象视图。

简答题预测

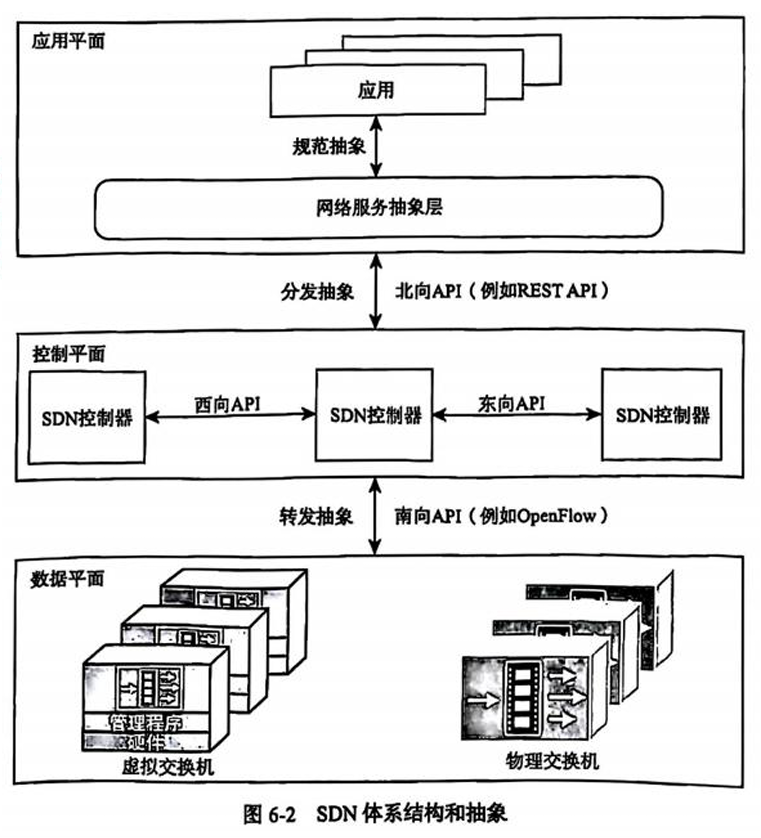

软件定义网络（SDN）的架构由应用平面、控制平面、数据平面三个平面组成，分层架构实现网络控制与转发的分离，使网络管理更加灵活和可编程。

1. 应用平面（Application Plane）

• 组成：包含各种网络应用，通过"规范抽象"与网络服务抽象层交互
• 功能：实现网络策略和业务逻辑，通过调用网络服务抽象层提供的接口来控制网络行为

2. 控制平面（Control Plane）

• 组成：包括SDN控制器，通过北向API（如REST API）与网络服务抽象层通信，通过南向API（如OpenFlow）与数据平面通信
• 功能：作为网络的大脑，集中管理网络状态和路由决策，通过API接口实现与上层应用和下层设备的通信

3. 数据平面（Data Plane）

• 组成：包含虚拟交换机和物理交换机，通过"转发抽象"与控制平面通信
• 功能：负责实际的数据包转发工作，执行控制平面下发的指令

4. 网络服务抽象层（Network Service Abstraction Layer）位于应用平面和控制平面之间

• 功能：提供统一的网络服务接口，将底层的网络设备细节隐藏起来.
• 作用 ：
  • 为上层应用提供简化的网络服务视图
  • 实现应用与底层网络设备的解耦
  • 通过"规范抽象"机制，将应用的需求转换为控制平面可理解的指令

接口说明：

• 北向API：控制平面与应用平面之间的接口（如REST API）
• 南向API：控制平面与数据平面之间的接口（如OpenFlow）
• 东西向API：SDN控制器之间的通信接口
