纳安级功耗,5.5V/2A,23-6封装,单节锂电升压DCDC方案,晶艺LA2112N

***概述:***LA2112N是一款同步、超低静态电流、高效率、恒定关断时间、升压(升压)转换器,采用真正输出断开设计。该产品专为使用碱性电池、镍氢可充电电池、锂锰电池或可充电锂离子电池供电的设备设计,轻载工况下的高效率对实现长续航至关重要。LA2112N可在输入电压低至0.9V时启动,并提供浪涌电流限制和输出短路保护功能。集成的P沟道同步整流器提升了效率,无需外接肖特基二极管。P沟道MOSFET可在关机时切断输出与输入的连接。LA2112N采用SOT23-6封装形式。

特点:

 输入电压范围:0.9V至5.5V

 输出电压可调范围:1.8V至5.5V

 极低静态电流

 VOUT引脚输入极低IQ值:300nA

 VIN引脚输入极低IQ值:50nA

 固定频率运行:1MHz

 内置功率MOSFET:220mΩ与150mΩ

 固定峰值电流限制:2A

 3V至3.6V/10µA工作电压下效率:83.5%

 10mA至300mA负载下效率:最高达93%

 低电平模式下稳定输出电压

 关机时实现真正断开连接

 采用SOT23-6封装

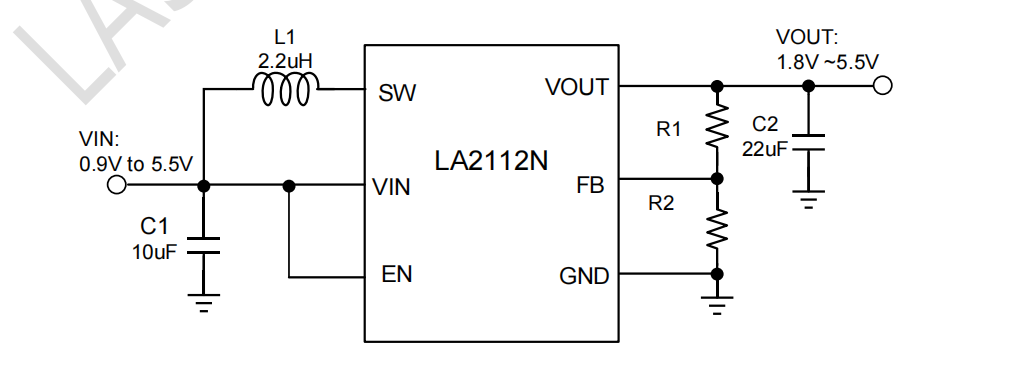

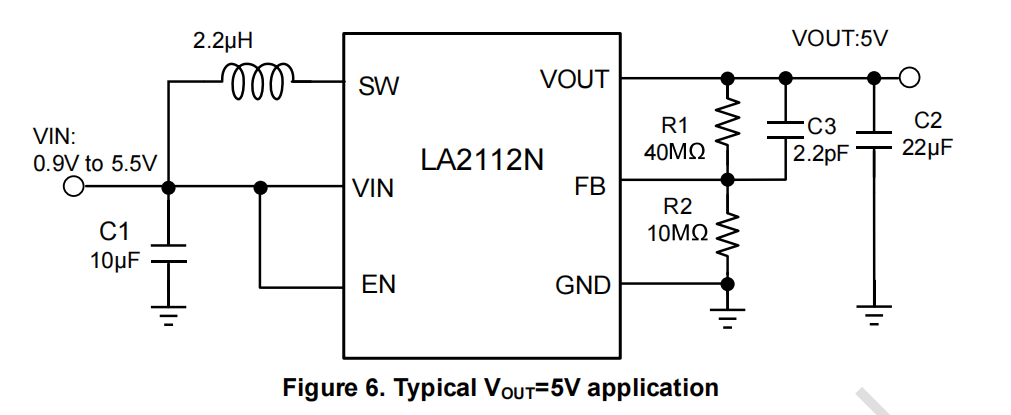

典型应用电路
