STM32--USART（串口）

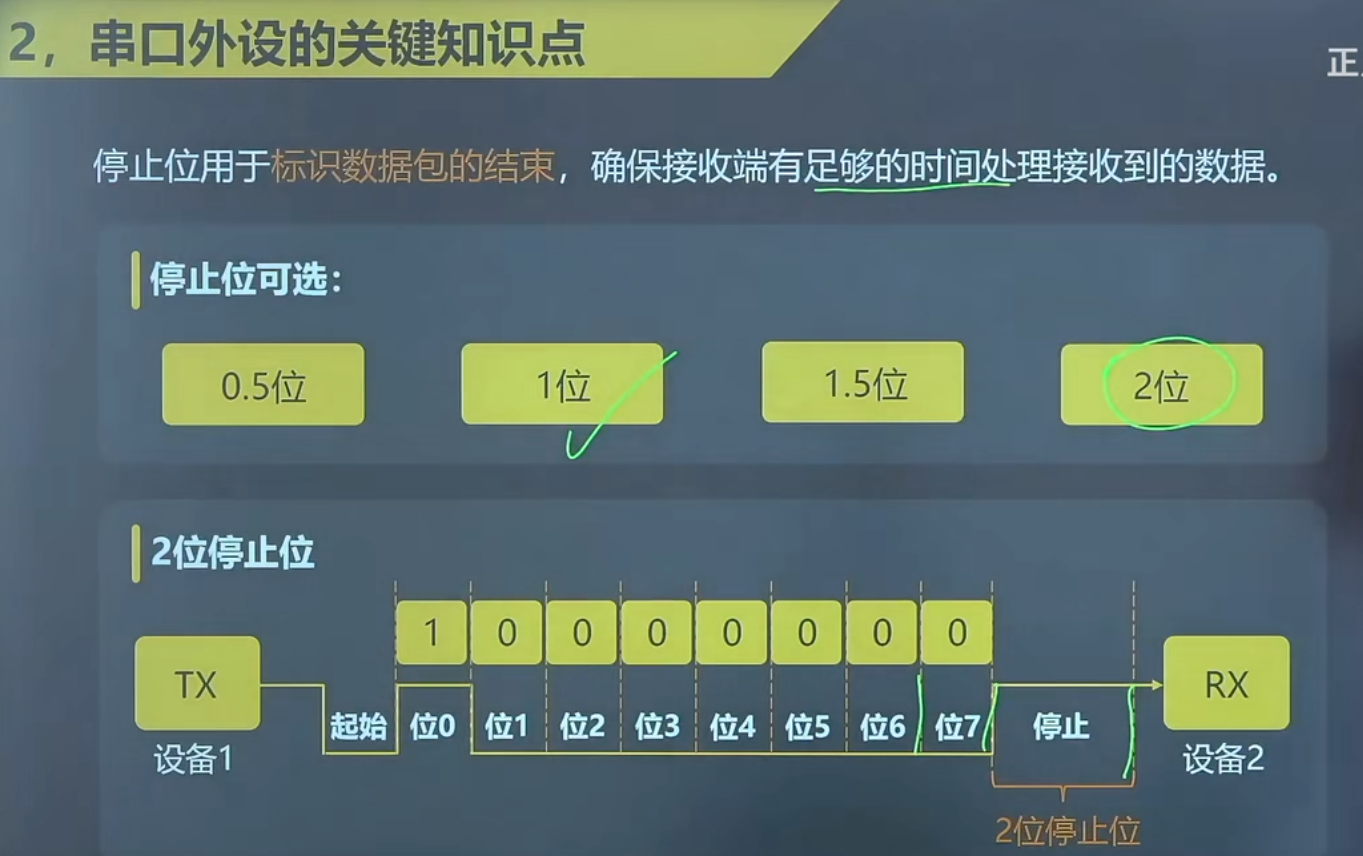

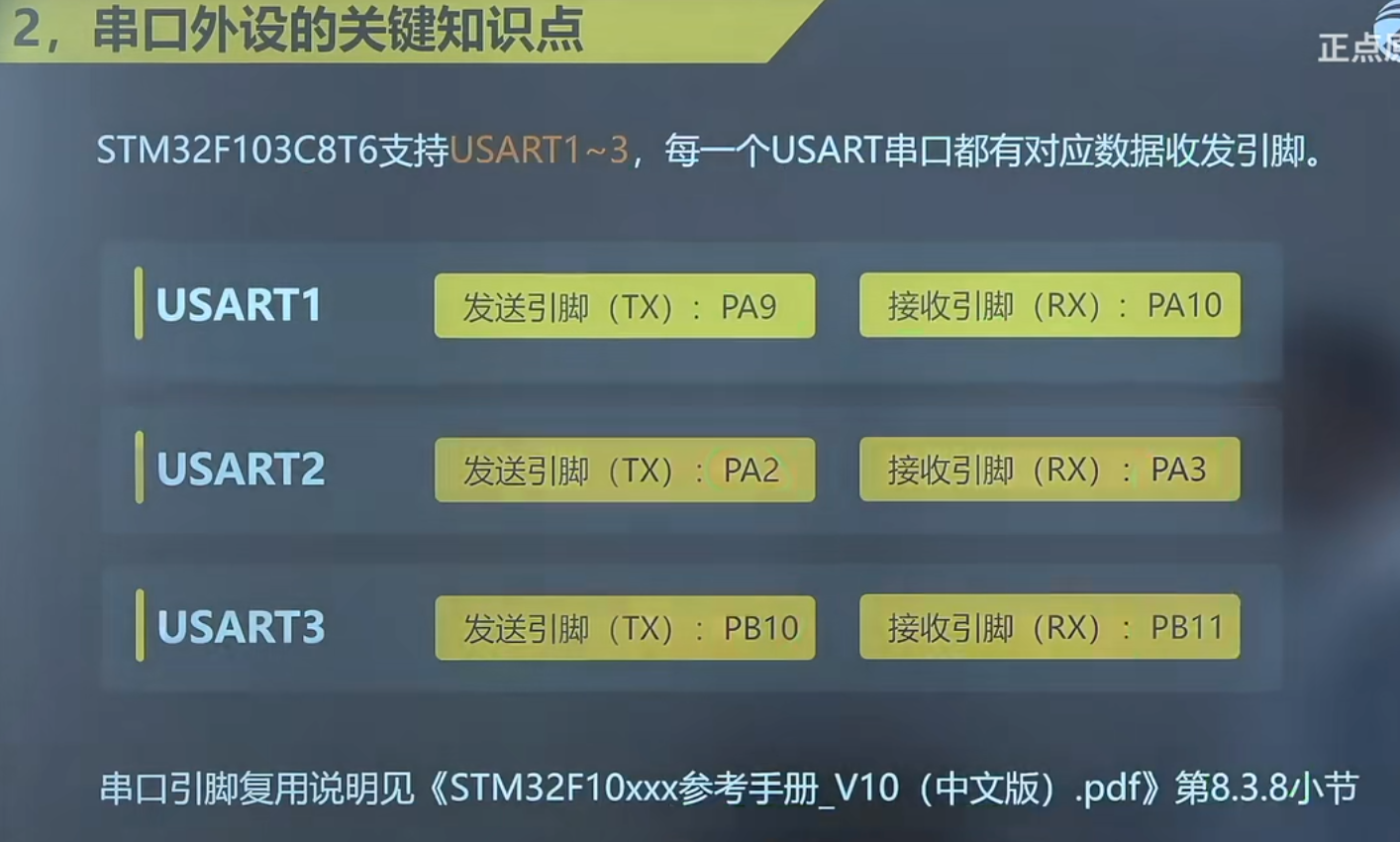

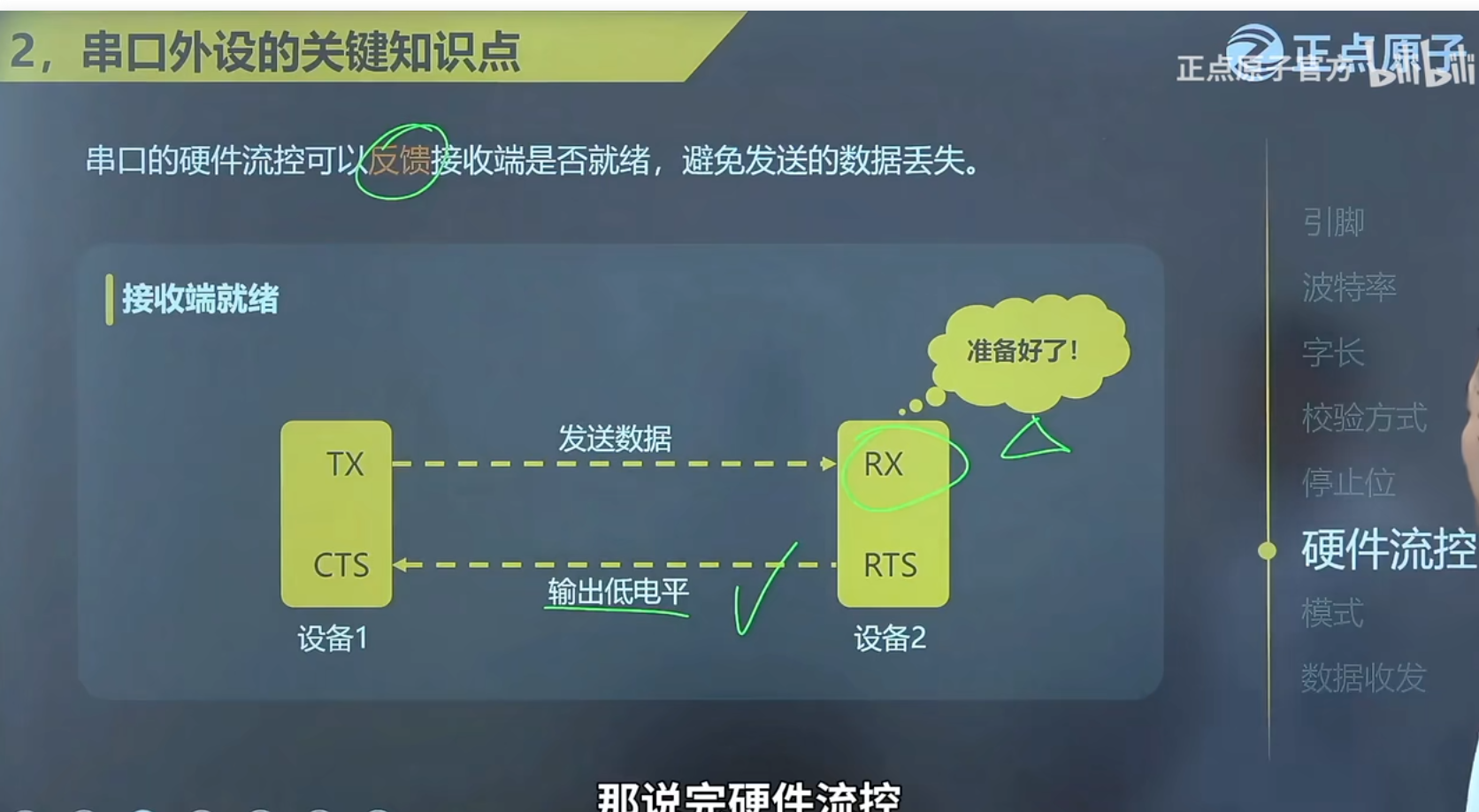

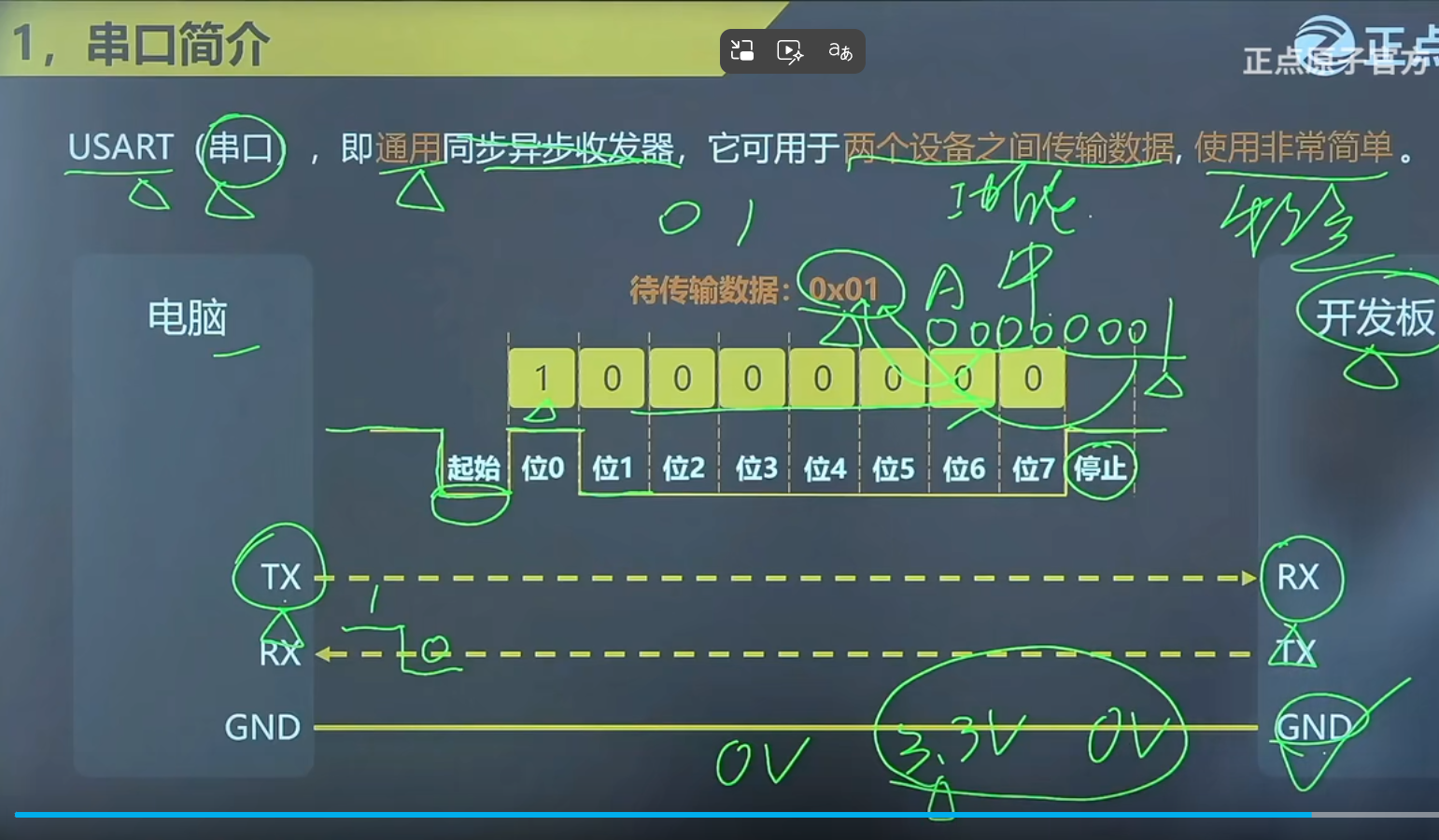

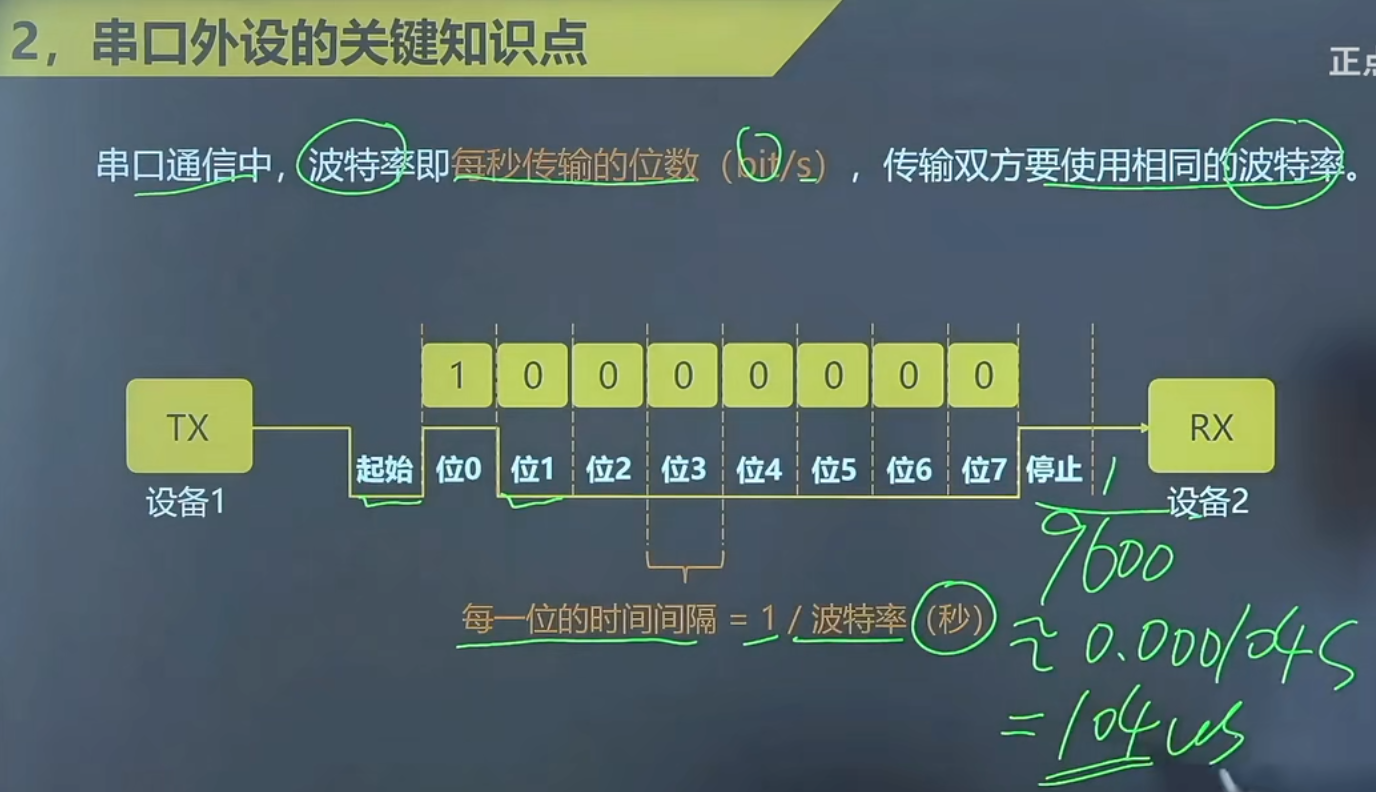

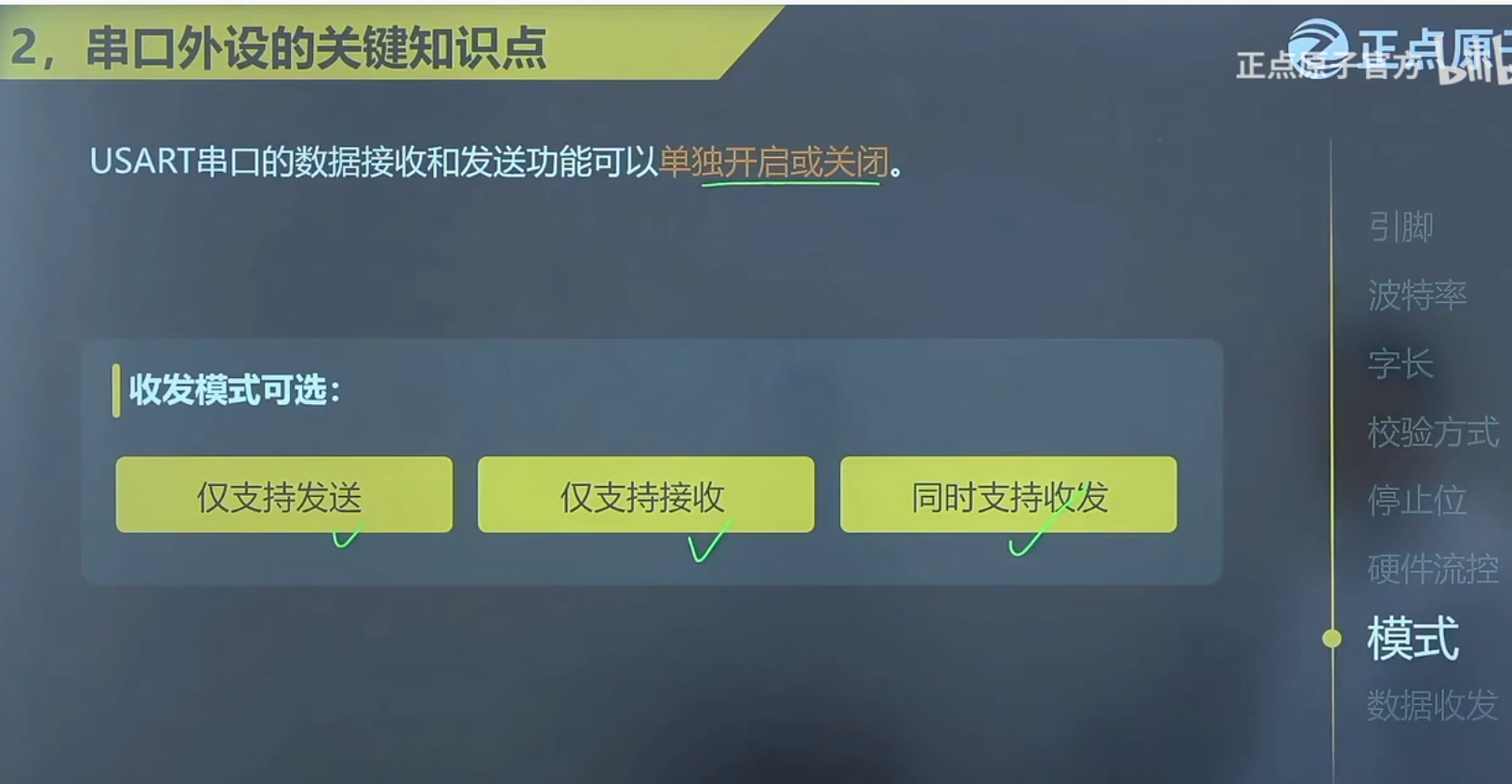

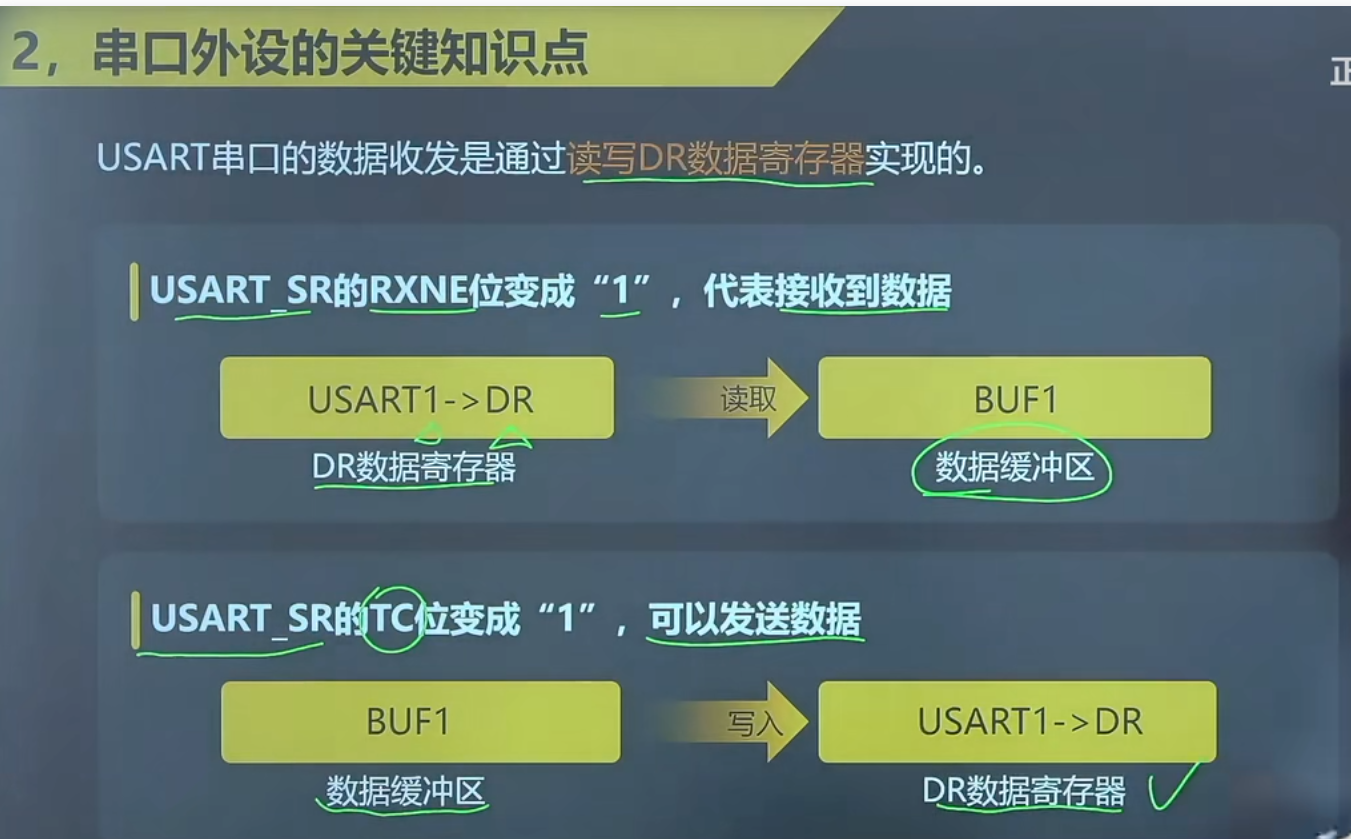

一、关键知识

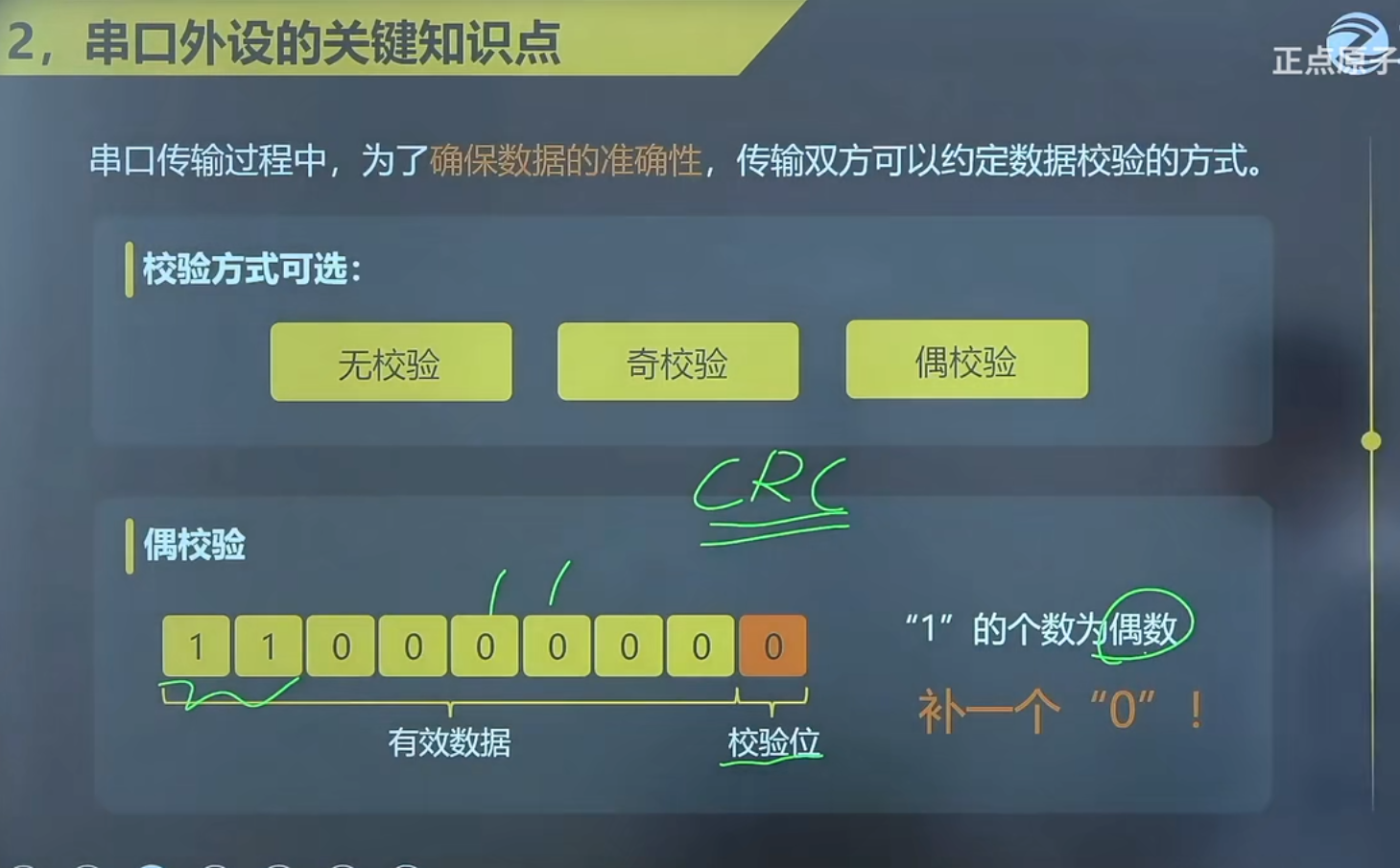

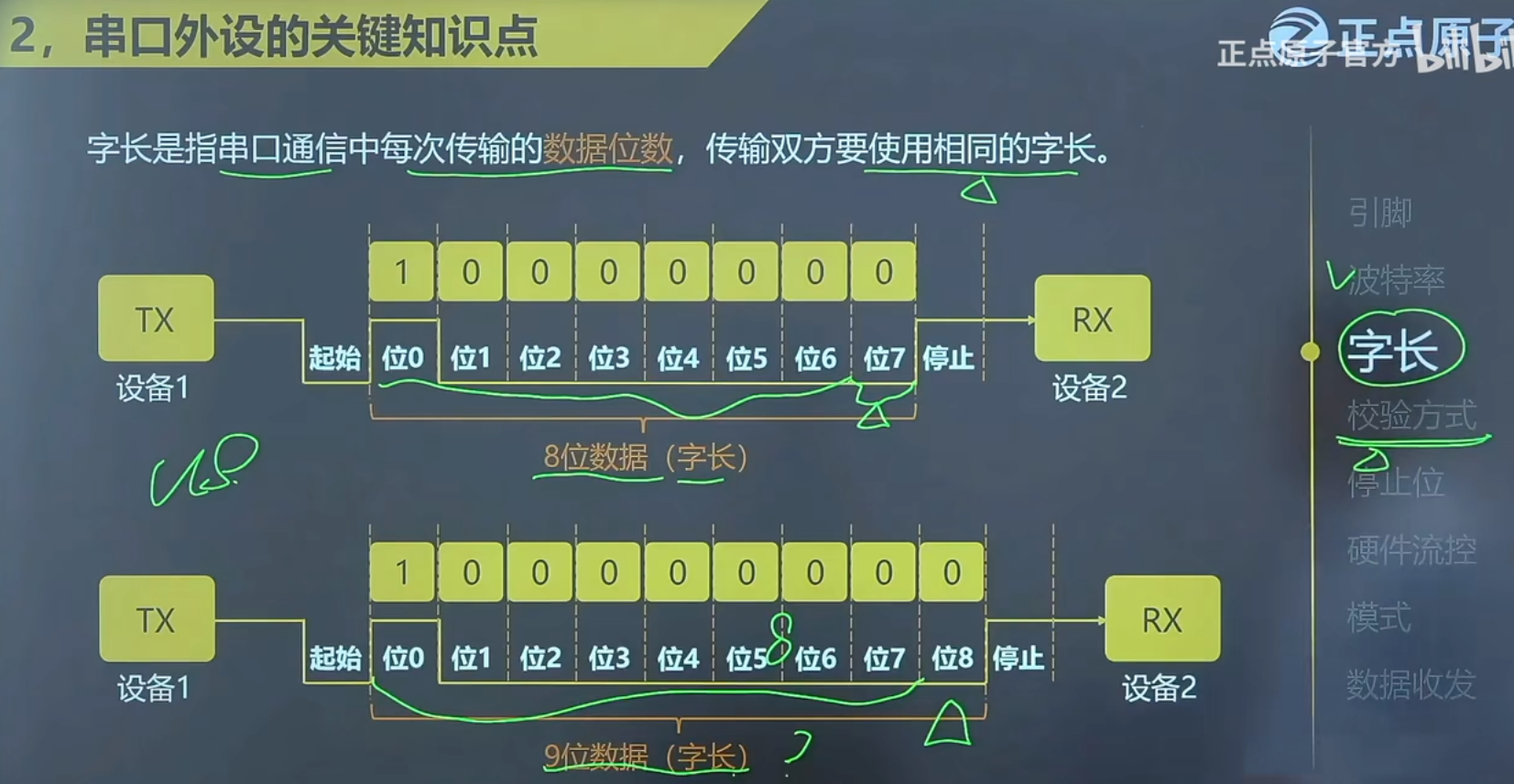

九位数据一位校验位

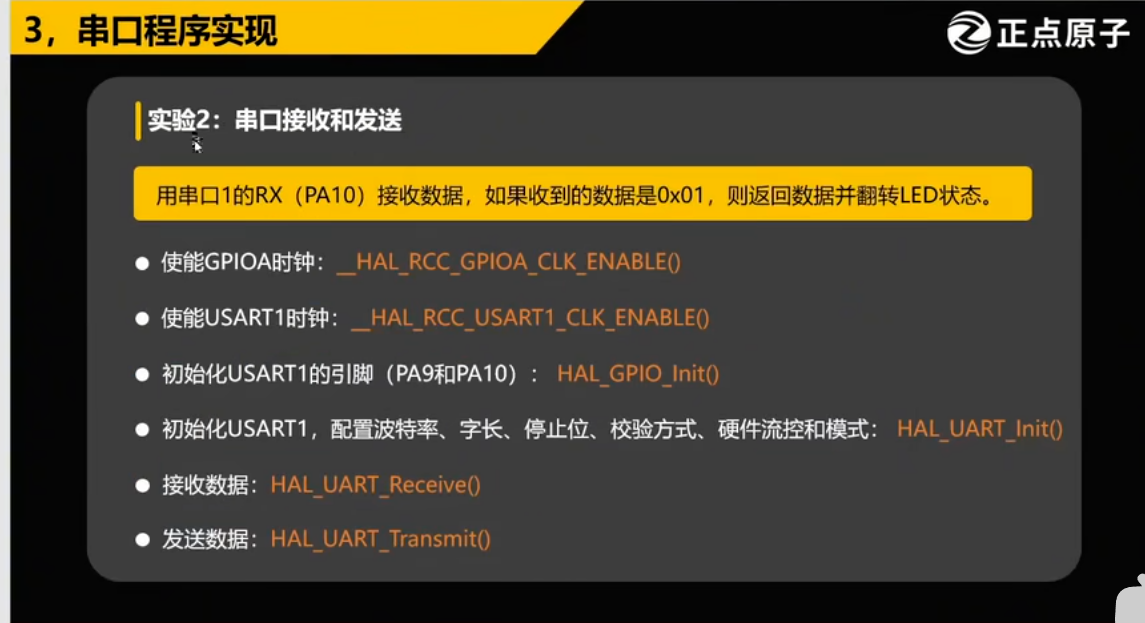

二、串口实战

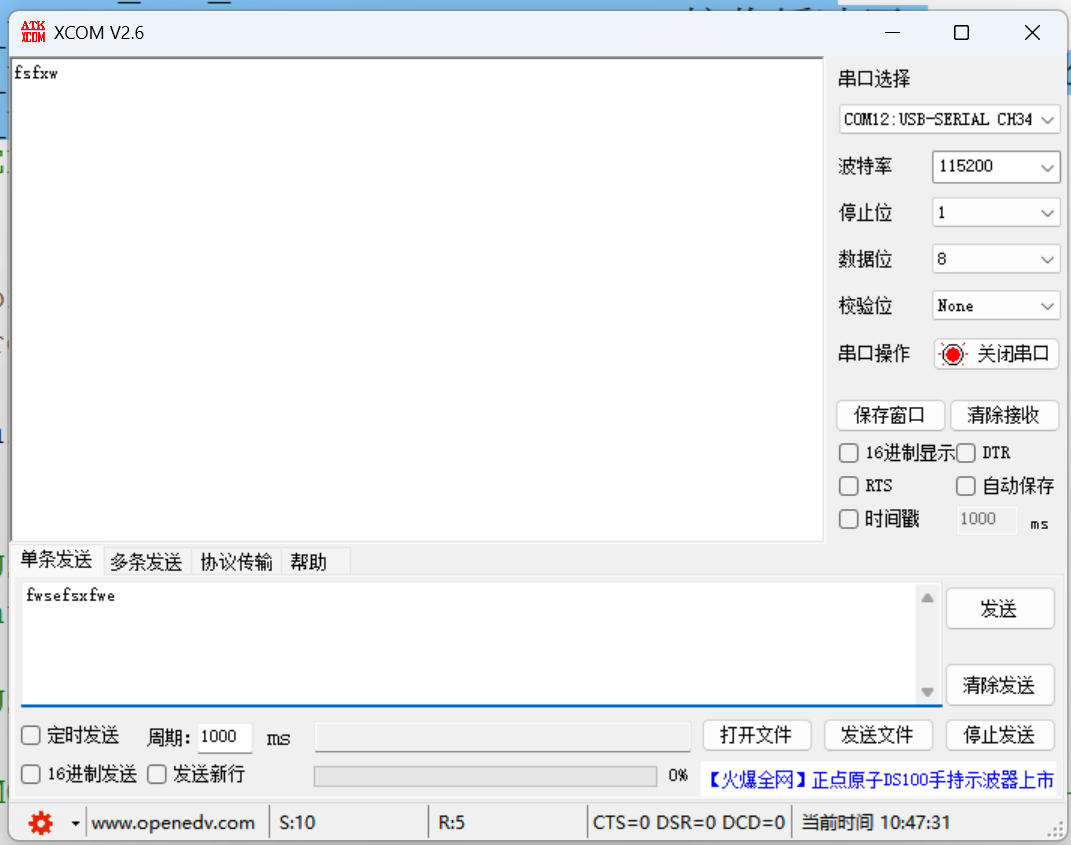

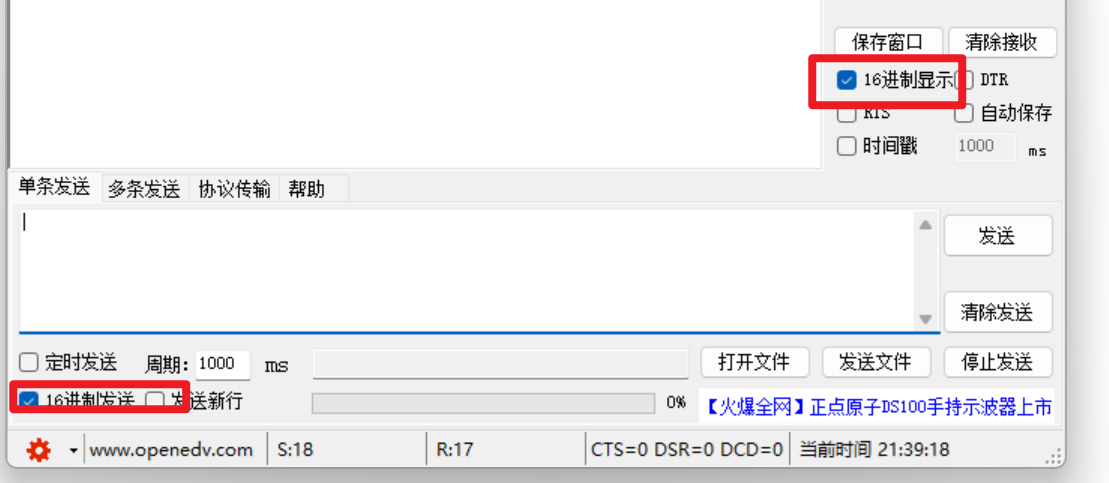

实验成功现象发送一次信息GPIO引脚翻转一次也就是小灯亮或者灭一次

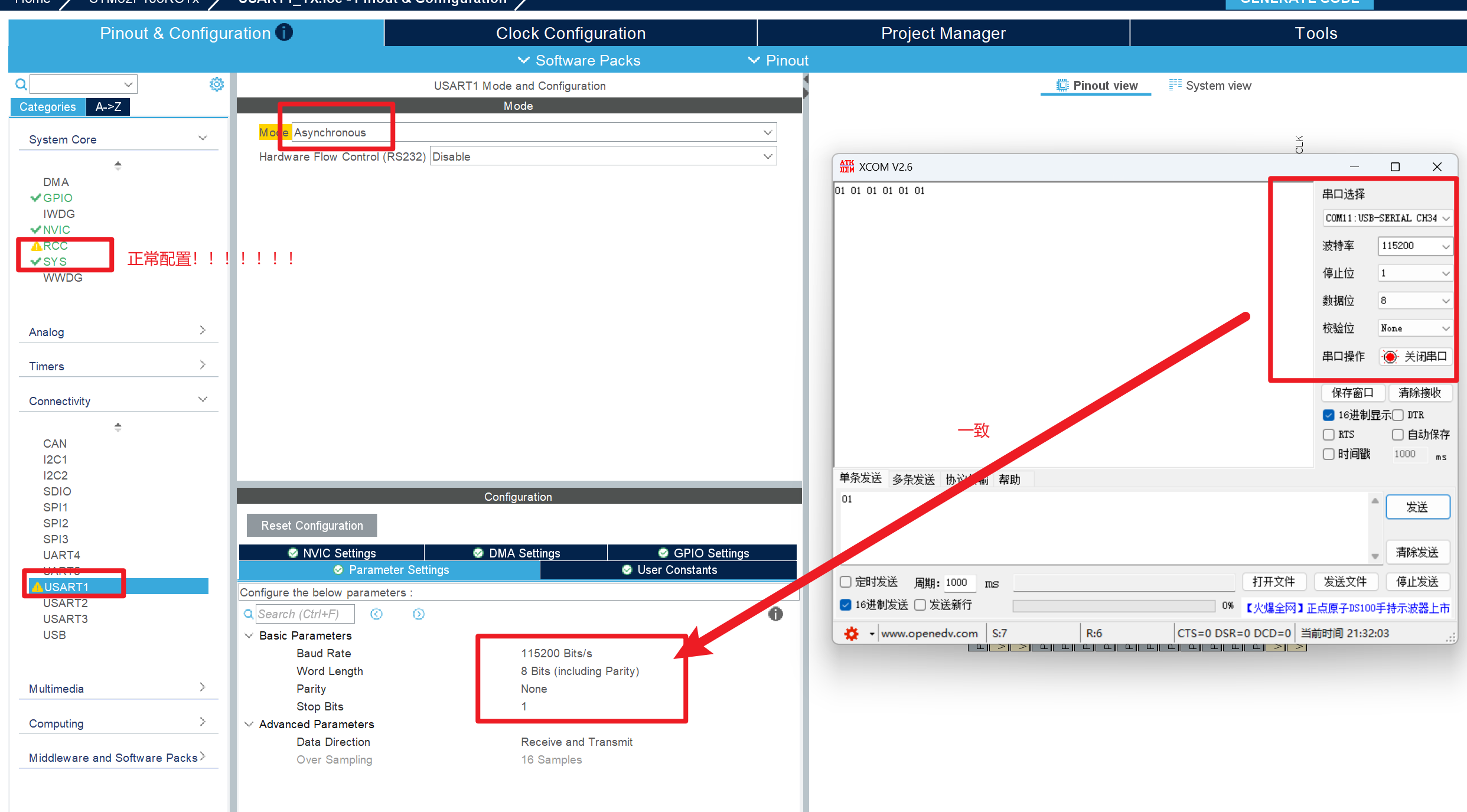

STMCubemx配置

复制代码

// uint8_t ARR[6]={'H','E','L','L','O'};
	 uint8_t ARR ;


//		HAL_UART_Receive(&huart1,&ARR,1,100)
		if(HAL_UART_Receive(&huart1,&ARR,1,100) == HAL_OK)  //如果接受收到了信息
		{
			if(ARR == 0X01)
			{
			HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_8);//翻转GPIO引脚也就是小灯亮灭
			HAL_UART_Transmit(&huart1,&ARR,1,100);//并且发送接收到的信息

		  }
//		  HAL_Delay(10);
	  }

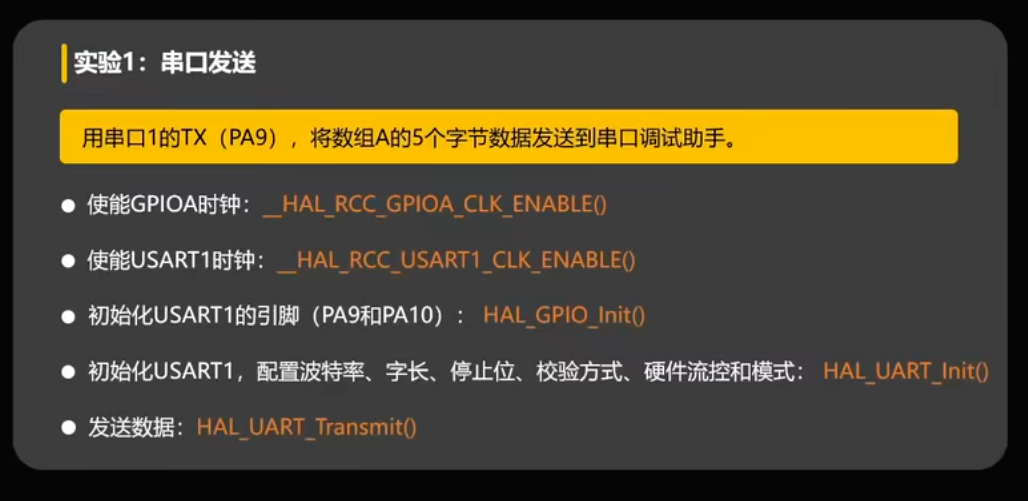

被注释的代码为实验一的代码

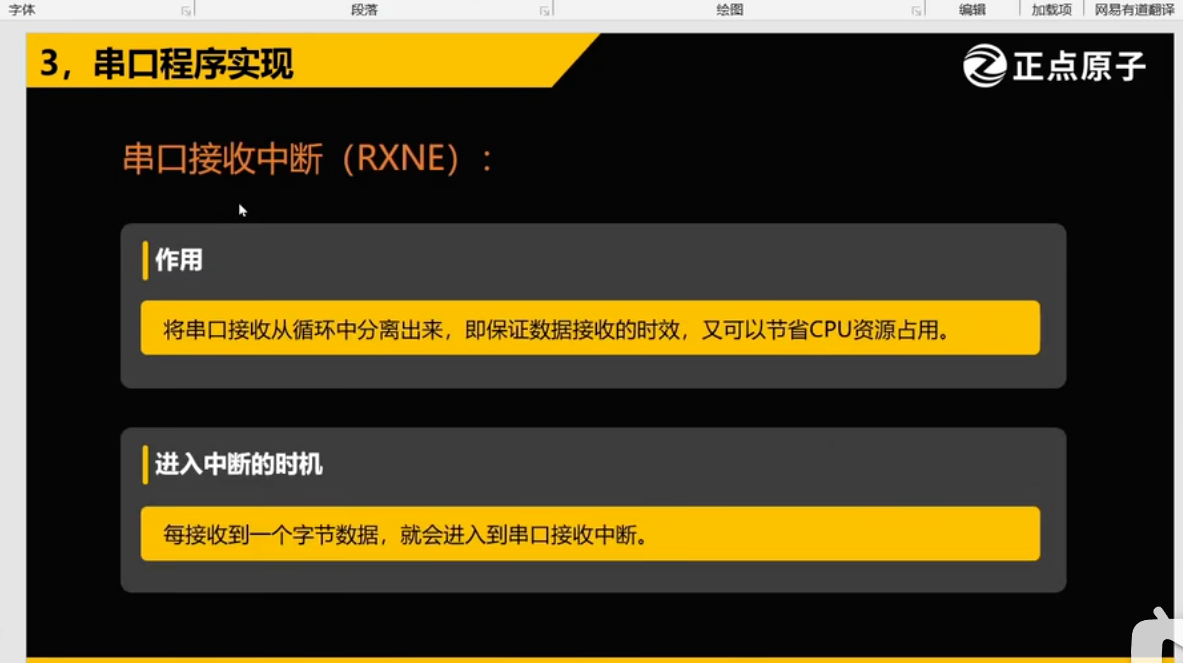

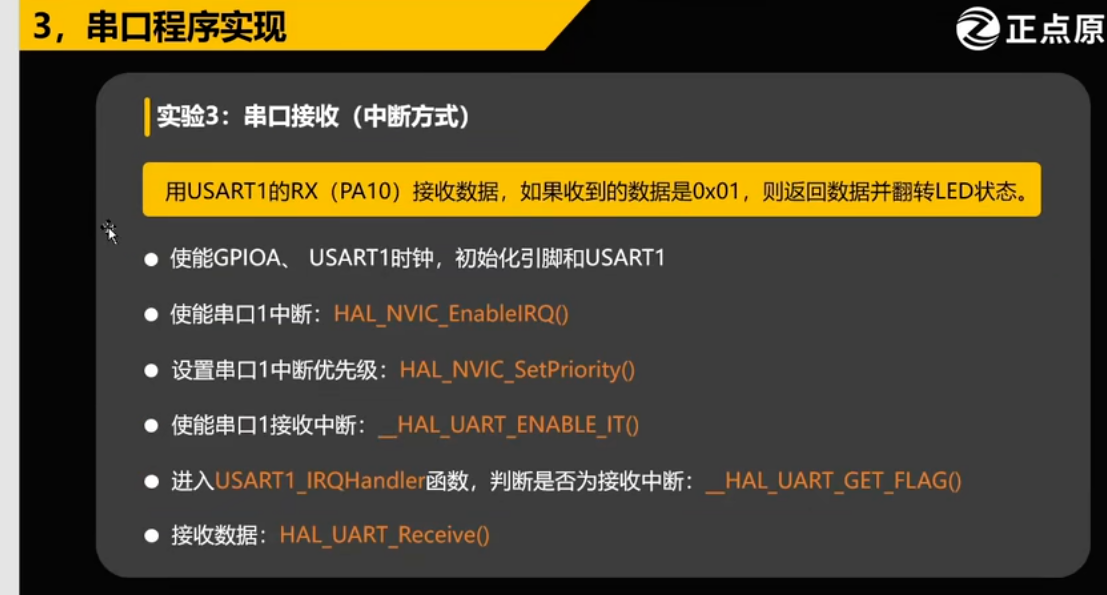

三、串口接受中断

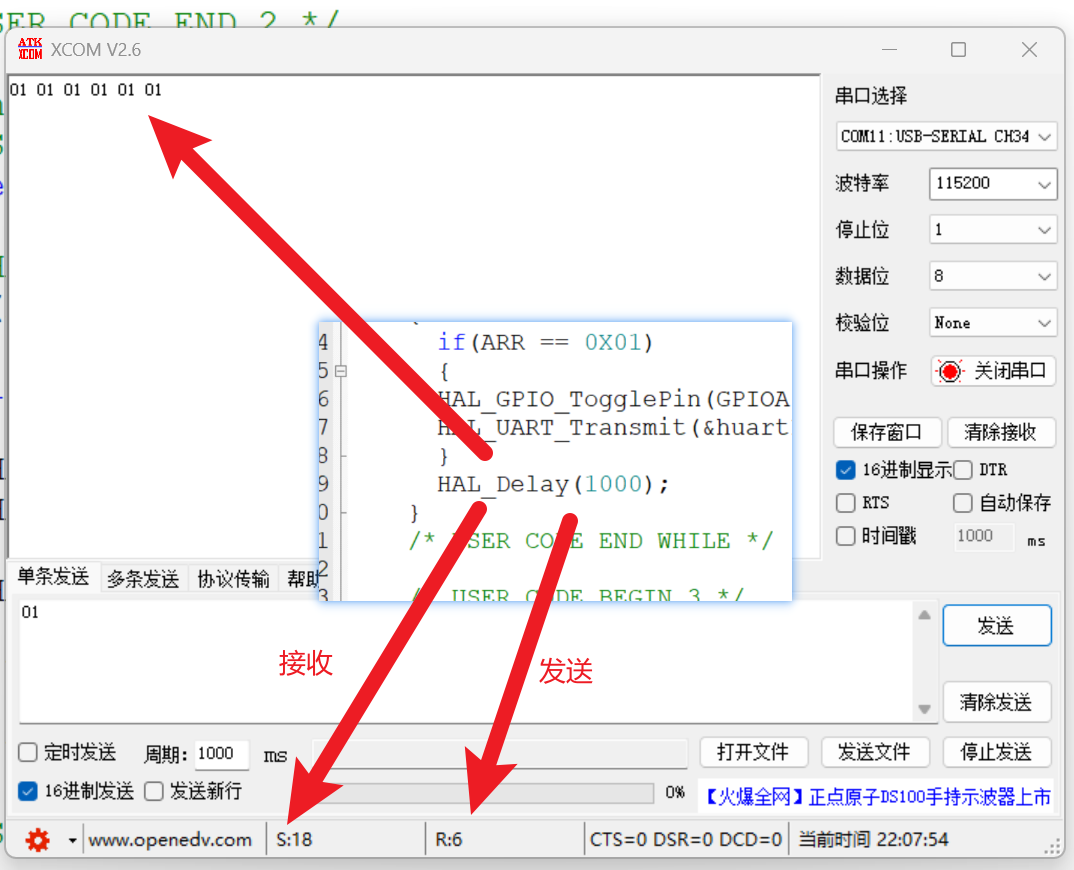

如果有多个传感器接收数据或者其他导致延时，上例延时1000ms时接收到18次但是只发送了6次，数据丢失了

！！！有没有方法将上述第一个if到延时函数给他独立出来不受延时函数的影响？？？--串口接受中断

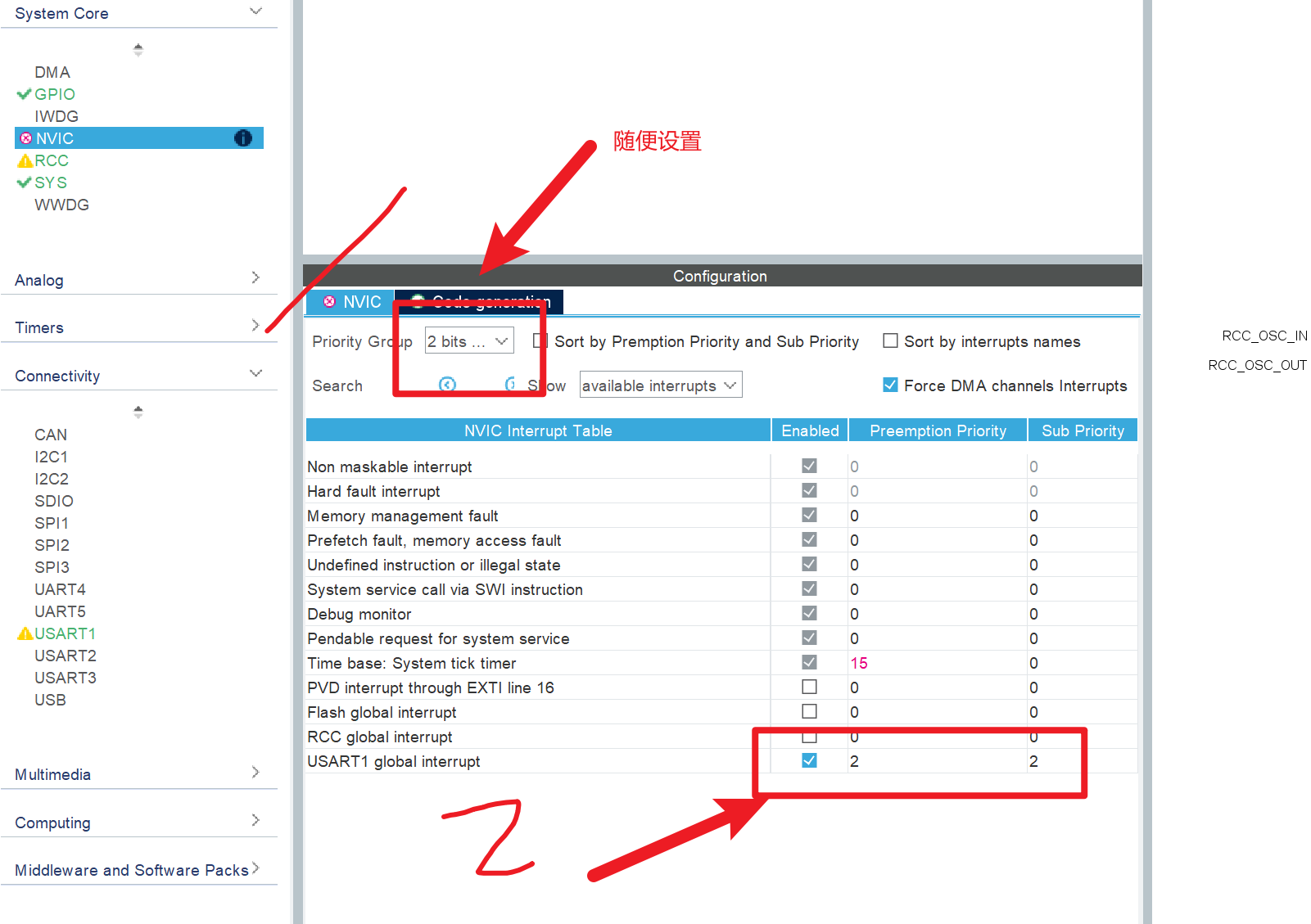

增加中断

复制代码

/* USER CODE BEGIN Includes */
uint8_t ARR = 0;// 定义接收缓存变量
/* USER CODE END Includes */

  /* USER CODE BEGIN 2 */

  HAL_UART_Receive_IT(&huart1, &ARR, 1);
  /* USER CODE END 2 */

/* USER CODE BEGIN 4 */


// 串口接收完成中断回调函数（HAL库规范，接收完成后自动触发）
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if(huart->Instance == USART1) // 确认是USART1中断
  {
    if(ARR == 0X01)
    {
      HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_8);
      HAL_UART_Transmit(&huart1, &ARR, 1, 500); // 回传数据（此处非中断上下文，可短暂阻塞）
    }

    // 重新开启接收中断（HAL库中断为单次触发，需手动重启）
    HAL_UART_Receive_IT(&huart1, &ARR, 1);
  }
}


/* USER CODE END 4 */

HAL_UART_RxCpltCallback 是 STM32 HAL 库中串口接收完成中断的回调函数。

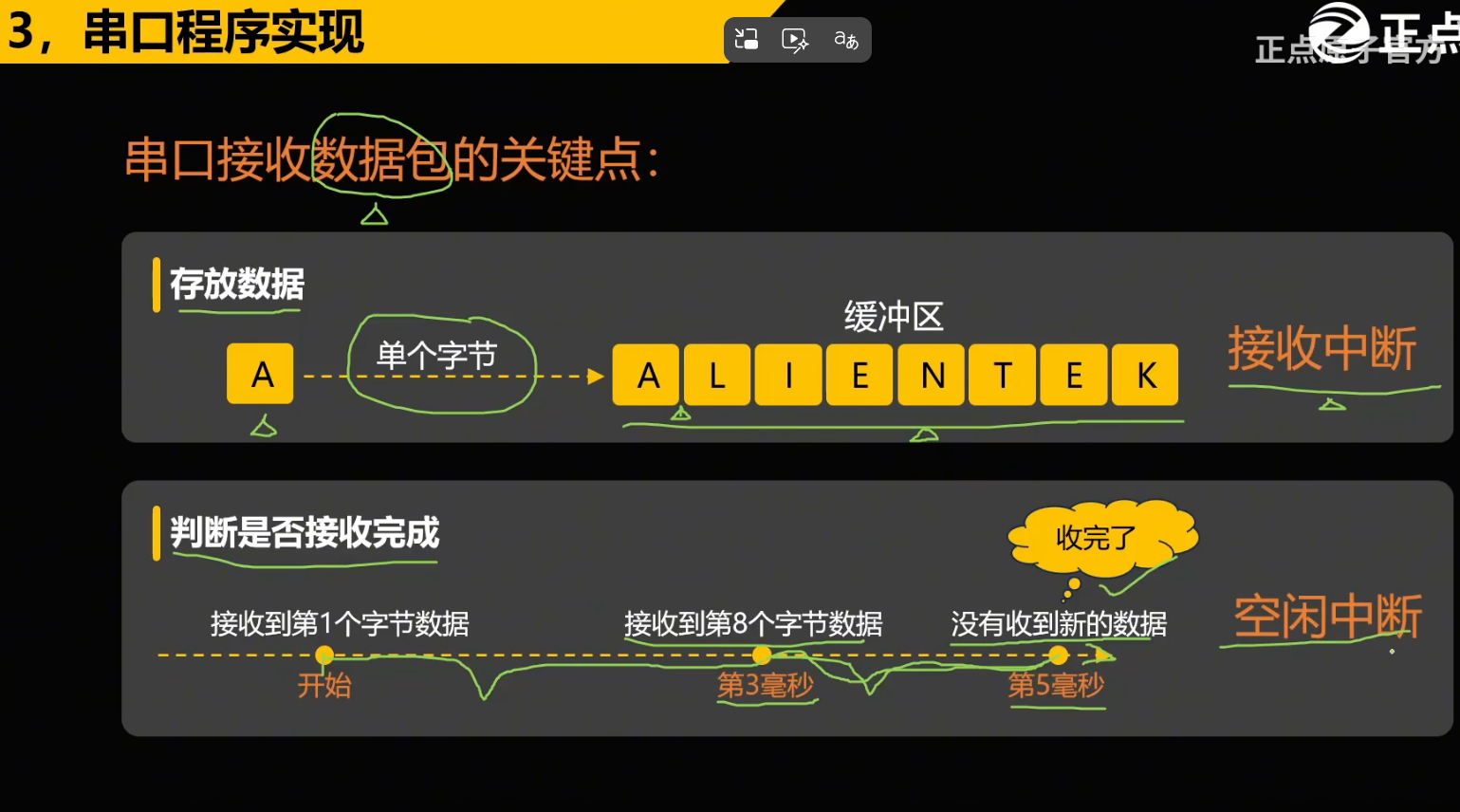

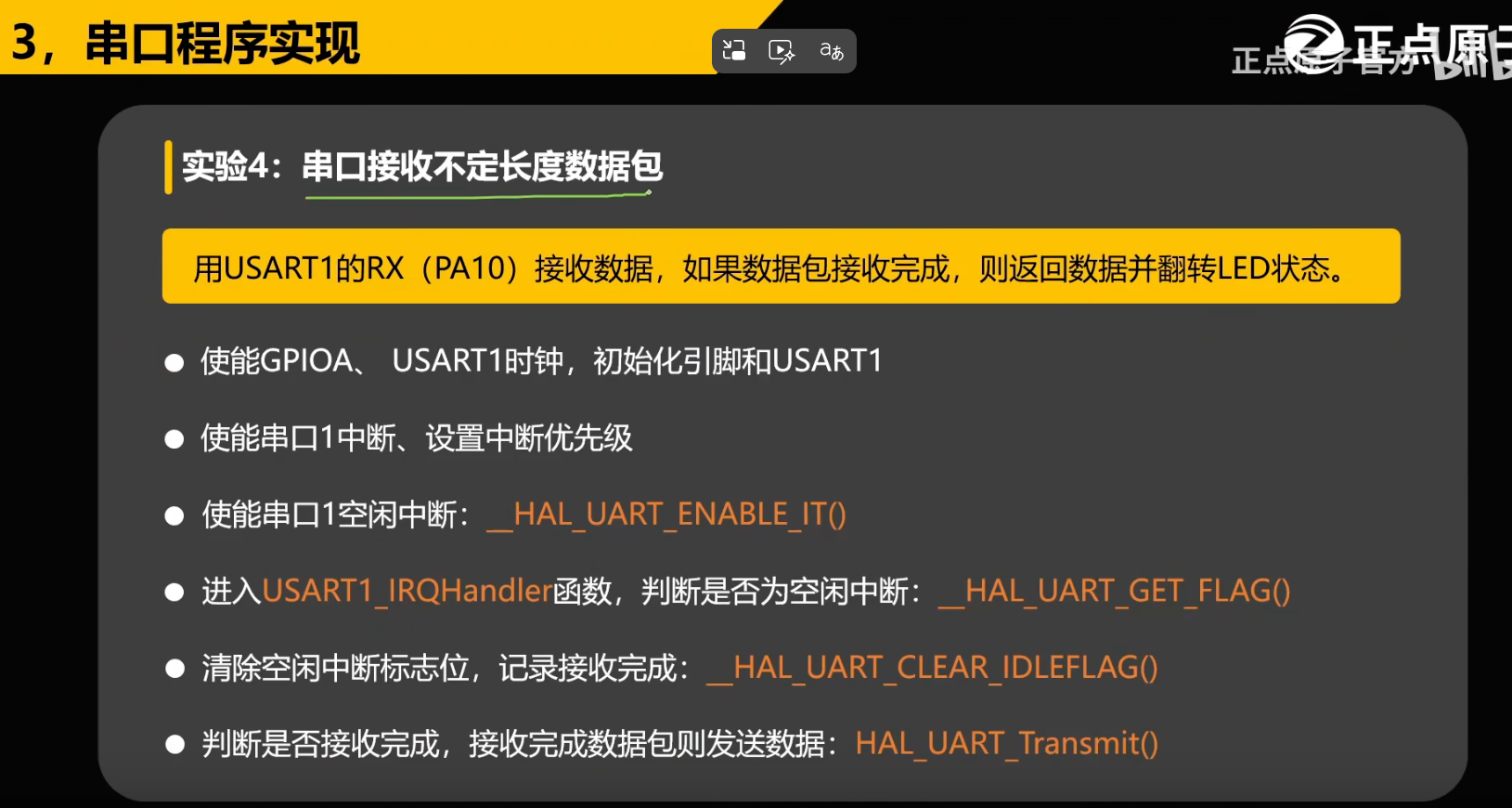

四、不定长度数据包

复制代码

#define BUF_MAX_LEN 100  // 缓冲区最大长度
uint8_t buf[BUF_MAX_LEN] = {0};  // 接收缓冲区
uint8_t NUM = 0;                 // 缓冲区索引，初始化为0
uint8_t ARR = 0;                 // 单个字节接收缓存

/* USER CODE BEGIN 4 */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if(huart->Instance == USART1) // 确认是USART1中断
  {
    if (NUM < BUF_MAX_LEN) {
      buf[NUM] = ARR;
      NUM++;
    } else {
      // 循环缓冲区：复位索引，覆盖旧数据（也可根据需求丢弃新数据）
      NUM = 0;
      buf[NUM] = ARR;
      NUM++;
    }
	     // 处理接收到的数据（非阻塞）
    HAL_UART_Transmit_IT(&huart1, buf, 1); // 非阻塞回传


  }
	  // 重启中断接收，实现下一次接收
    HAL_UART_Receive_IT(&huart1, buf, 1);
}


/* USER CODE END 4 */

上述代码存在数据丢失？为什么

优化代码

复制代码

// UART接收完成中断回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
  if(huart->Instance == USART1) // 确认是USART1中断
  {
    uint8_t temp_arr = ARR; // 保存接收到的字节

    // 存储到缓冲区
    if (NUM < BUF_MAX_LEN) {
      buf[NUM] = temp_arr;
      NUM++;
    } else {
      // 循环缓冲区：复位索引，覆盖旧数据
      NUM = 0;
      buf[NUM] = temp_arr;
      NUM = 1;
    }

    // 翻转LED指示收到数据
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_8);

    // 打印接收到的字符
    printf("%c", temp_arr);

    // ★★★ 关键：重新启动接收中断 ★★★
    HAL_UART_Receive_IT(&huart1, &ARR, 1);
  }
}

// 添加UART错误回调函数
void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart)
{
  if(huart->Instance == USART1)
  {
    // 清除错误标志
    __HAL_UART_CLEAR_OREFLAG(huart);

    // 重新启动接收
    HAL_UART_Receive_IT(&huart1, &ARR, 1);

    printf("\r\nUART Error Cleared!\r\n");
  }
}

依旧会丢包1!!!!!!

这个代码添加重定向printf ，printf是向屏幕打印的，重定向之后printf可以面向串口，添加下面这个函数即可重定向printf

复制代码

int fputc(int ch, FILE *f)
{
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
    return ch;
}

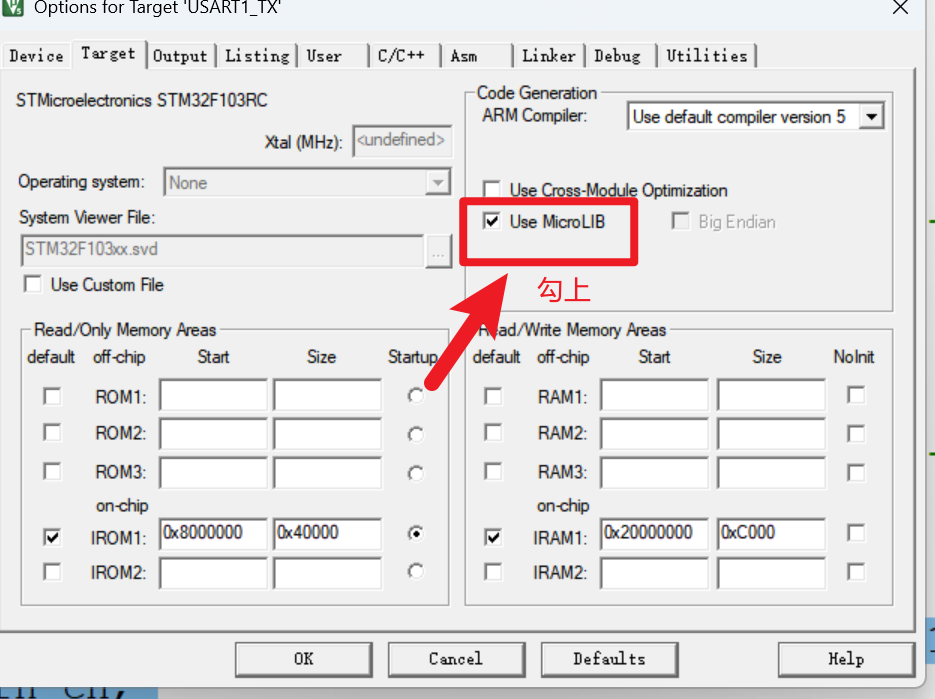

注释：使用重定向时必须把这个勾上

遇到问题：传输过程中数据丢失

注释：由于使用Cubemax生成的初始化代码所以与教程给出代码相差较大
