LogicFlow 插件魔改实录：手把手教你重写动态分组（DynamicGroup）🛠️

写在开头

嘿嘿，大家好！👋

今是2025年12月31日上午 8 时 40 分，也是2025年最后一天了，小编做到今天，今年就不做了，感觉这行还是不适应，自己每天不知道在做些什么，天天都忙忙忙，很累很崩溃，钱也没赚到，一点热情也没了。😋

最近，在项目中重度使用了 LogicFlow，不得不说，它的扩展性是真的强。💪💪💪

但是（注意，我要说但是了😄），在使用官方提供的动态分组（DynamicGroup）插件时，由于小编的业务场景比较特殊，遇到了一些让人头秃的问题。

本着 "开源不满足就魔改" 的极客精神，小编决定对 DynamicGroup 插件进行一次深度改造。

所以呢，今天要分享的是 DynamicGroup 插件的改造的完整过程、源码分析以及避坑指南，请诸君按需食用哈。

需求背景与痛点

最近在项目中，小编需要实现一个 "打组与拆组" 功能，不仅要能把部分节点框在一起组成一个整体分组，也需要能随时进行拆组，把子节点放出来。

基于这个需求背景，小编在 LogicFlow 官方文档上找到了两个插件：框选（SelectionSelect）与动态分组（DynamicGroup）。

SelectionSelect：负责画框框选节点。
DynamicGroup：负责把选中的节点 "打包" 成一个组。

这两个插件组合使用理论上能满足小编的业务需求，天作之合属于！🤔

不过，在实际集成过程中，小编发现它们虽然功能强大，但细节上还是有点 "水土不服"，无法完全满足细腻的业务需求。于是，小编决定把这两个插件都重写了！

其中，框选插件的改动比较简单，主要是调整了一下样式和微小的交互逻辑，就不在今天展开细说了。我们重点要聊的，动态分组插件的改动过程。

下面，简述小编遇到的几个主要问题：

"连坐"机制：官方插件默认的逻辑是，删除分组时，会强制删除分组内的所有子节点。但在小编的"拆组"业务里，用户只是想解散分组，保留里面的子节点。
"越狱"现象 ：虽然插件提供了 isRestrict: true 来限制节点拖出分组，但在快速拖拽时，节点经常能"穿墙"而出，这个问题其实是和下面的问题应该是同个问题。
"误触"跳出 ：如果分组内的子节点包含输入框，点击输入框聚焦时，插件偶尔会误判为"拖拽结束（node:drop）"，导致子节点莫名其妙地被移出分组。

为了解决这些症状，小编决定给 DynamicGroup 插件开点药食食。😁

DynamicGroup插件源码分析

在动手之前，咱们先来看看 DynamicGroup 插件的构造，这个插件由以下几个核心文件组成，咱们这次改造也沿用了这个结构：

index.js (核心逻辑) ：插件的入口，负责注册插件和监听全局事件（如 node:add, node:drop）。它维护了一个映射表，决定了节点什么时候进分组，什么时候出分组。

🔉插播一下，插件源码维护得挺好，有非常清晰的代码注释，再结合AI的协助，让人非常容易理解。👏

model.js (数据模型) ：定义分组的数据属性。比如 isRestrict（是否限制拖拽）、isCollapsed（是否折叠）等状态都是在这里管理的。
node.js (视图渲染) ：负责画出分组的样子（SVG）。这里也是离用户最近的地方，处理具体的鼠标交互事件（如 mousemove）。
utils.js (工具函数)：提供一些计算几何关系的辅助方法，比如判断"这个点是不是在那个框里"。

搞清楚了这些，咱们就可以对症下药了！

改造一：解决"连坐"机制

痛点描述

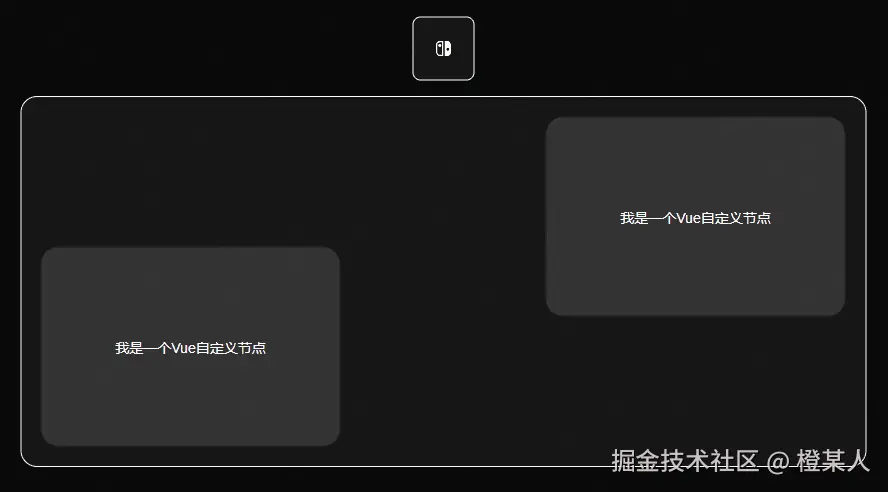

官方默认的逻辑是：分组被删除 = 分组内的所有子节点一起被删除。

如下：

但在很多业务场景下，用户点击删除分组，可能只是想"解散"这个组，而不是把里面的业务子节点也删了。

源码定位

打开 index.js，找到 removeNodeFromGroup 方法：

javascript 复制代码

// 官方源码逻辑
removeNodeFromGroup = ({ data: node, model }) => {
  if (model.isGroup && node.children) {
    node.children.forEach((childId) => {
      this.nodeGroupMap.delete(childId);
      this.lf.deleteNode(childId); // 👈 在这里！直接把子节点干掉了
    });
  }
  // ...
};

改造方案

咱们需要引入一个配置项 retainChildren（保留子节点）。在删除前，检查一下这个属性，如果为 true，就只解除关系，不删节点。

为什么要如此做❓

因为小编还有另外的业务需求是右键删除节点功能，这个操作就需要把子节点也一起删除了，所以增加配置控制的形式更加灵活一些。

修改 index.js 文件：

javascript 复制代码

// 改造后代码逻辑
removeNodeFromGroup = ({ data: node, model }) => {
  // 获取配置属性
  const retainChildren = model.properties && model.properties.retainChildren;
  if (model.isGroup && node.children) {
    node.children.forEach((childId) => {
      this.nodeGroupMap.delete(childId); // 解除映射关系
      // 关键判断：只有不保留时，才删除子节点
      if (!retainChildren) {
        this.lf.deleteNode(childId);
      }
    });
  }
  // ... 后续逻辑不变
};

这样，我们在创建分组时，只要加上 properties: { retainChildren: true }，就能实现"拆组"效果了。

改造二：拒绝"误触"跳出

痛点描述

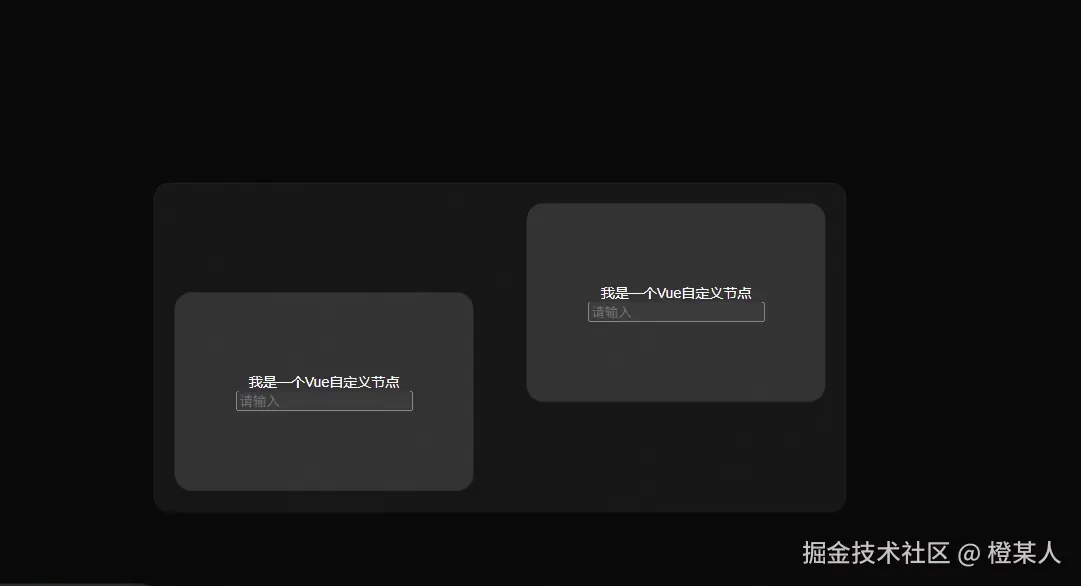

如果你的节点里包含输入框（HTML 节点），当你点击输入框聚焦时，LogicFlow 可能会触发 node:drop 事件（因为它认为你完成了一次交互）。

官方插件在监听 node:drop 时，会重新计算节点应该属于哪个分组。结果就是：点了一下输入框，插件误判你把节点移走了，直接把它踢出了分组。

源码定位

打开 index.js 文件，找到 addNodeToGroup 方法：

javascript 复制代码

// 官方源码逻辑
addNodeToGroup = (node) => {
  // ... 计算节点当前的位置 bounds

  const preGroupId = this.nodeGroupMap.get(node.id); // 原来的组
  const targetGroup = this.getGroupByBounds(bounds, node); // 现在位置对应的组

  if (preGroupId) {
    // 👈 问题在这里：只要有原分组，它就默认先移除，再看要不要加入新组
    // 如果计算有些许误差，或者逻辑不够严谨，节点就"丢"了
    const group = this.lf.getNodeModelById(preGroupId);
    group.removeChild(node.id);
    this.nodeGroupMap.delete(node.id);
  }

  // ...
};

这个方法会在 node:drop 事件被触发时被调用。

改造方案

逻辑很简单：如果节点原来的组和现在的组是同一个，那就啥也别动！ 稳住别浪！🌊

修改 index.js 文件：

javascript 复制代码

// 改造后代码逻辑
addNodeToGroup = (node) => {
  // ... 前面获取 bounds 逻辑不变

  const preGroupId = this.nodeGroupMap.get(node.id);
  const targetGroup = this.getGroupByBounds(bounds, node);
  const targetGroupId = targetGroup ? targetGroup.id : undefined;

  // 新增核心判断，直接 return 掉！
  if (preGroupId === targetGroupId) {
    return;
  }

  // ... 下面才是真正的移动逻辑
  if (preGroupId) {
    // ... 移除旧组逻辑
  }
  if (targetGroup) {
    // ... 加入新组逻辑
  }
};

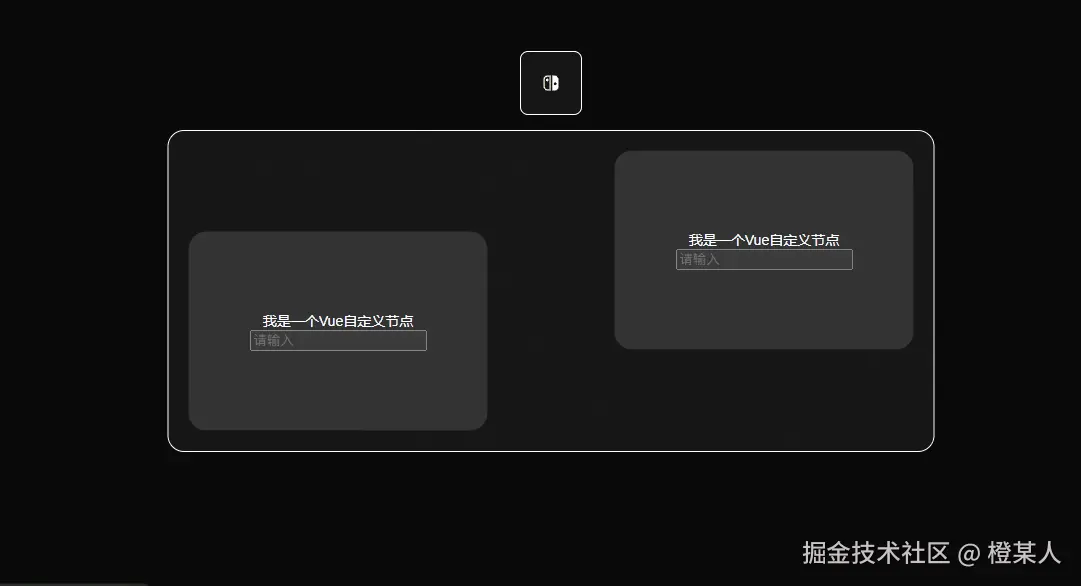

这样子就搞定了：

改造三："越狱"现象之绝对防御

痛点描述

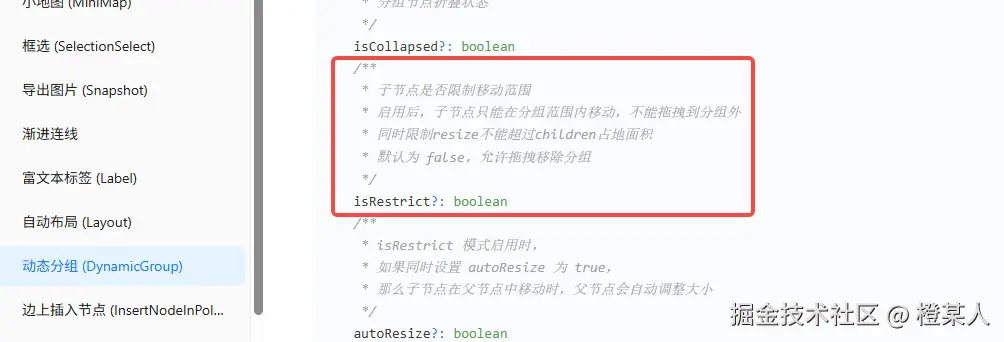

DynamicGroup 插件支持设置 isRestrict: true 来限制子节点不能拖出分组。

这个问题挺奇怪的，小编在群里反馈给过官方维护人员，但是他们好像没有定位到这个问题，在小编本地也确实比较难复现，只会偶尔出现。但是呢，小编的测试同学却能一次一次的复现给小编看，这种问题最难受了。😭

面对铁证，小编也很无奈，只能请AI来协助了，我让AI大致分析了整个源码情况。

限制子节点的拖动范围原理大概是在 graphModel.addNodeMoveRules 里加规则。

但是！这个规则校验是基于"下一次位置是否合法"来拦截的。如果你鼠标甩得特别快（比如高 DPI 鼠标），deltaX/deltaY 很大，直接跳过了边界检测，节点就会"穿墙"而出。

源码定位

这次咱们要去视图层 node.js 文件。因为规则拦截（Model 层）已经防不住了，我们必须在渲染层（View 层）做最后的兜底。

我们需要监听 node:mousemove 事件，这是节点移动最频繁触发的地方。

改造方案

在 node.js 文件中，我们重写 onNodeMouseMove 方法，并在组件挂载时（componentDidMount）监听它。

逻辑核心：

实时计算节点的新位置。
判断是否超出了分组的边界。
如果超出，强制将坐标修正回边界内（暴力修正）。

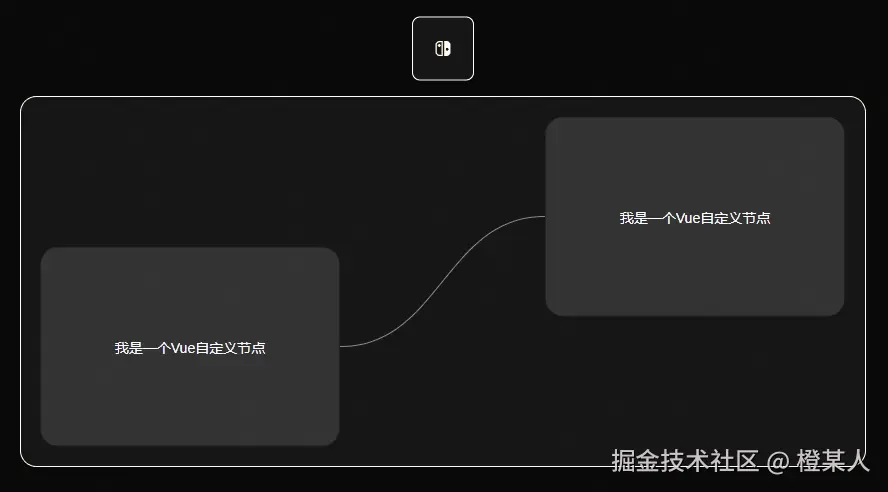

⏰同步更新连线（这一点很容易漏，如果不更连线，节点回去了，线还在外面）。

修改 node.js 文件：

javascript 复制代码

// 改造后代码逻辑

// 1. 在 component 绑定事件
componentDidMount() {
  super.componentDidMount();
  // 监听更底层的 mousemove
  this.props.graphModel.eventCenter.on("node:mousemove", this.onNodeMouseMove);
}

// 2. 核心处理逻辑
onNodeMouseMove({ data }) {
  const { model: curGroup, graphModel } = this.props;
  const model = graphModel.getNodeModelById(data.id); // 当前拖动的节点

  // 只有开启了限制，且是自家孩子，才管
  if (curGroup.children.has(model.id) && curGroup.isRestrict) {
    const groupBounds = curGroup.getBounds();
    const nodeBounds = model.getBounds();
    const padding = 10; // 内边距，别贴得太死

    let newX = model.x;
    let newY = model.y;

    // X轴 暴力修正
    if (nodeBounds.minX < groupBounds.minX + padding) {
      newX = groupBounds.minX + padding + model.width / 2;
    } else if (nodeBounds.maxX > groupBounds.maxX - padding) {
      newX = groupBounds.maxX - padding - model.width / 2;
    }

    // Y轴 暴力修正
    if (nodeBounds.minY < groupBounds.minY + padding) {
      newY = groupBounds.minY + padding + model.height / 2;
    } else if (nodeBounds.maxY > groupBounds.maxY - padding) {
      newY = groupBounds.maxY - padding - model.height / 2;
    }

    // 如果位置被我们强行修正了
    if (newX !== model.x || newY !== model.y) {
      // 移动节点
      model.moveTo(newX, newY);

      // 关键：手动更新连线！
      // 否则会出现节点被墙挡住了，但连线跟着鼠标飞出去了的诡异画面，非常神奇💥
      this.updateRelatedEdges(model, graphModel);
    }
  }
}

// 辅助方法：更新连线
updateRelatedEdges(model, graphModel) {
  const edges = graphModel.getNodeEdges(model.id);
  edges.forEach((edge) => {
    // 重新计算并设置连线的起点/终点
    if (edge.sourceNodeId === model.id) {
       // ... updateStartPoint 逻辑
    }
    if (edge.targetNodeId === model.id) {
       // ... updateEndPoint 逻辑
    }
  });
}

这里的改造大部分是AI在帮我写的，我只是最终确定一下代码逻辑的合理性，与没有太离谱和边界把控，还需要在页面进行测试验证，最终，确定基本没有什么问题，才交由小编的测试同学去验证，最终也顺利通过验证。😀

这里还是得表扬AI一番啊，这个问题前后大概花了十几二十分钟就搞定了，要是没有AI，靠人工来解决这个问题，时间上应该不敢想象吧。🤔

总结

通过对 DynamicGroup 插件的这番改造，咱们不仅解决了一系列交互 Bug，更重要的是深入理解了 LogicFlow 插件的运行机制。

Model 层 负责数据准确性（如删除逻辑）。
Logic 层（index.js）负责业务流转（如分组进出判断）。
View 层 负责极致的交互体验（如拖拽边界修正）。

希望这篇踩坑实录能给正在使用 LogicFlow 的小伙伴们一些灵感，嘿嘿。😉

至此，本篇文章就写完啦，撒花撒花。

希望本文对你有所帮助，如有任何疑问，期待你的留言哦。

老样子，点赞+评论=你会了，收藏=你精通了。
