IP2363至为芯支持PD快充的30W多节锂电池充电SOC芯片

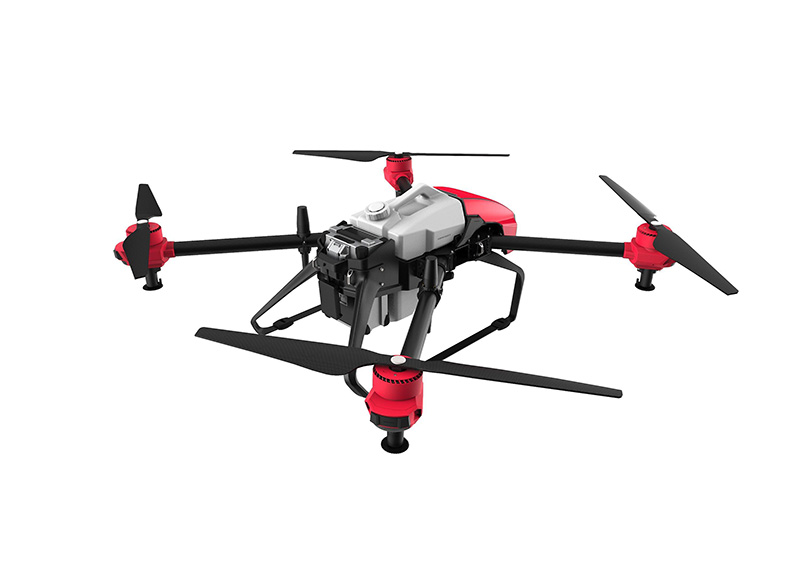

英集芯IP2363是一款用于电动工具、便携音箱、应急电源、无人机等充电方案的多节锂电池充电管理芯片,2至5节锂电池串联充电,支持PD3.0、DP&DM等主流快充协议,最大支持30W充电功率,电压范围5V~20V。兼容三元锂电池(4.20V)和磷酸铁锂电池(3.65V)。内置同步升降压转换器,自动调节输出电压,为电池组提供稳定充电电流。同时内置IC温度、电池NTC温度和输入电压控制检测环路。通过I2C接口获取充电数据,实现实时监控与调整。采用 QFN32 封装,体积小巧,便于集成。

一、广泛兼容快充协议,支持快速充电

英集芯IP2363对PD3.0、DP&DM等主流快充协议具有较好的兼容性。这使得用户在使用不同品牌的快充充电器时,IP2363能够与之有效适配,为设备提供较为快速、稳定的充电支持。以智能手机为例,在日常生活节奏中,用户可以利用较短时间为设备补充电量,保持设备可用状态。对于电动工具,快速充电功能也有助于提升工作效率,减少充电等待时间,支持连续工作。

二、同步升降压技术,提供稳定输出

内置的同步升降压转换器是IP2363的一项实用设计。在实际充电过程中,输入电压可能因充电器类型、使用环境等因素出现波动,有时低于、等于或高于电池组电压。IP2363可根据输入电压的变化,自动调节输出电压,从而为电池组提供相对稳定的充电电流。这一设计有助于减少因电压不稳定可能对电池造成的影响,支持电池的长期使用,同时也为充电过程的安全性和稳定性提供支持。

三、多串电池灵活支持,适应不同需求

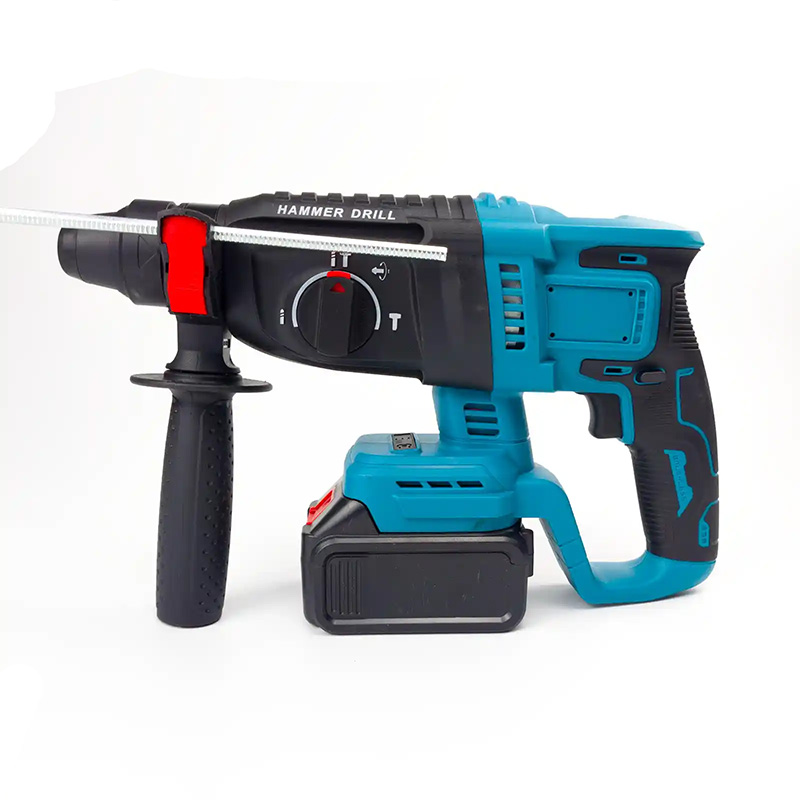

IP2363支持2至5节锂电池串联充电,这一特性为用户提供了配置上的灵活性。用户可以根据设备的电压和容量需求,通过外接电阻设置电池串联节数。对于一些对动力要求较高的电动工具,如电钻、电锯等,多节电池串联可提供较高的电压和较大的功率;而对于一些小型便携设备,如便携音箱、智能手环等,较低的电压即可满足使用,IP2363同样能够适配,为不同类型设备提供相应的充电方案。

四、智能充电管理,兼顾安全与效率

芯片内置IC温度、电池NTC温度和输入电压控制检测环路,形成智能充电管理系统。在充电过程中,IP2363可监测各项参数,并根据识别到的充电器功率调节充电电流。例如,当检测到充电器功率较低时,芯片会调整充电电流,以避免对充电器或电池造成负担;当充电器功率较高时,芯片可相应提高充电电流,以提升充电效率。这种调节机制有助于在保证安全的同时提高充电效率。

五、精度较高的测量与低功耗设计,注重使用细节

IP2363内置14bit ADC,可测量输入电压和电流、电池电压和电流等参数。通过这些数据,用户可以了解充电状态,对充电过程进行管理。在一些对电池电量要求较高的应用场景中,如部分便携设备,通过IP2363的测量功能,可以协助维持电池的充电状态。同时,在断开充电器后,IP2363会进入低功耗模式,待机电流为5μA。这一低功耗设计有助于延长电池的使用时间,减少能量损耗,对于需要长时间待机的设备,如应急电源、便携式监测设备等,可以帮助保持电量。

六、多重保护机制,提供安全支持

充电过程中的安全十分重要,IP2363具备输入过压/欠压保护、电池过充/过流保护、IC过温保护、电池温度NTC保护等多重保护机制。这些机制可在一定程度上支持充电过程的安全。例如,当输入电压超出设定范围时,芯片会暂停充电;当电池温度较高时,芯片会调整充电状态;在电池出现过充或过流情况时,芯片也会采取相应措施。这些保护功能为用户的使用过程提供了一定的安全保障。

七、便捷接口与指示灯,便于操作与监控

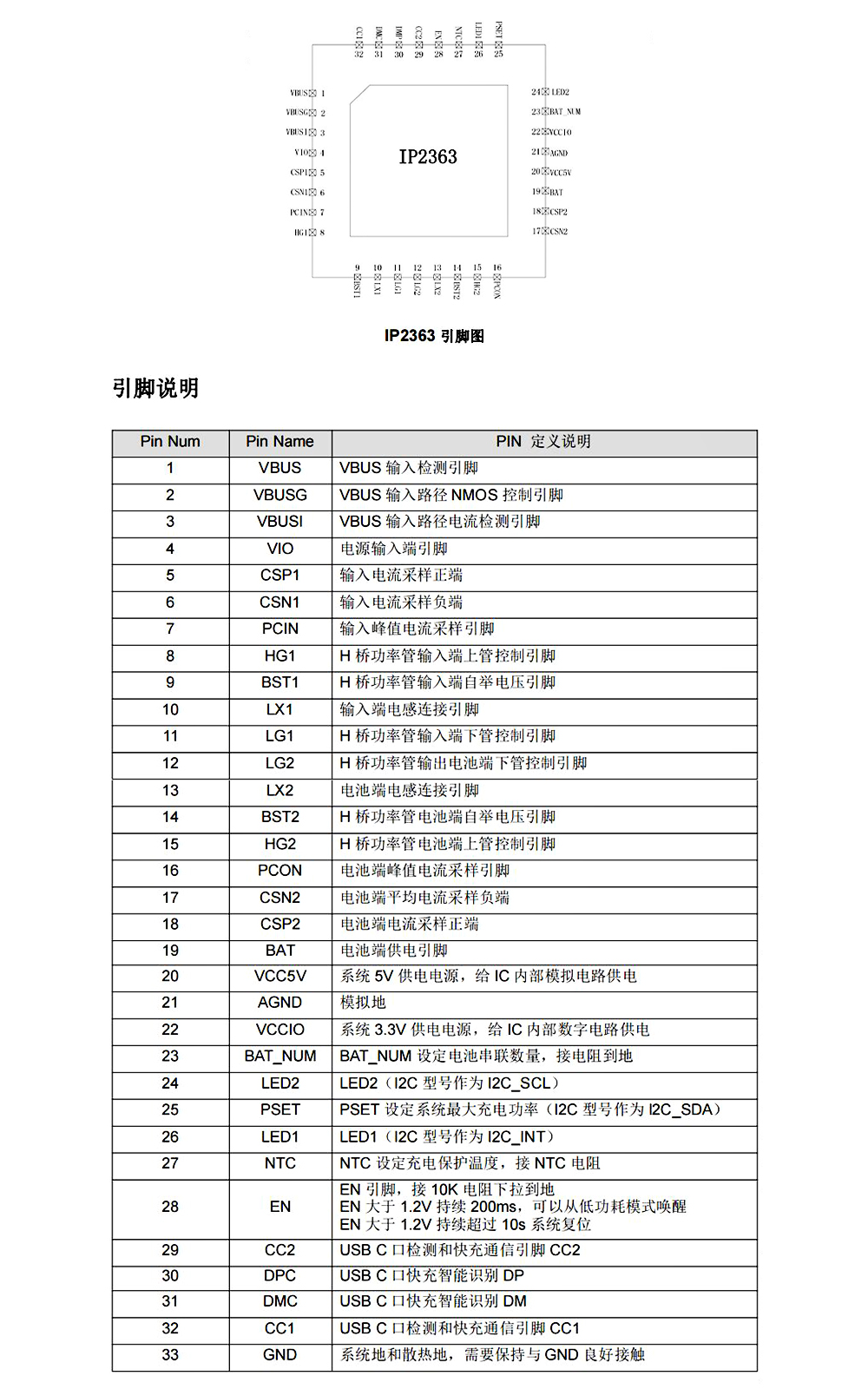

IP2363支持I2C接口,用户可通过该接口获取充电数据,进行监控与调整。同时,芯片还支持2个充电指示灯,可显示充电状态。例如,指示灯为红色时常表示正在充电,绿色时常表示充电完成。这种设计让用户能够方便地了解充电进度,有助于改善使用体验。

八、性能表现:参数反映产品特点

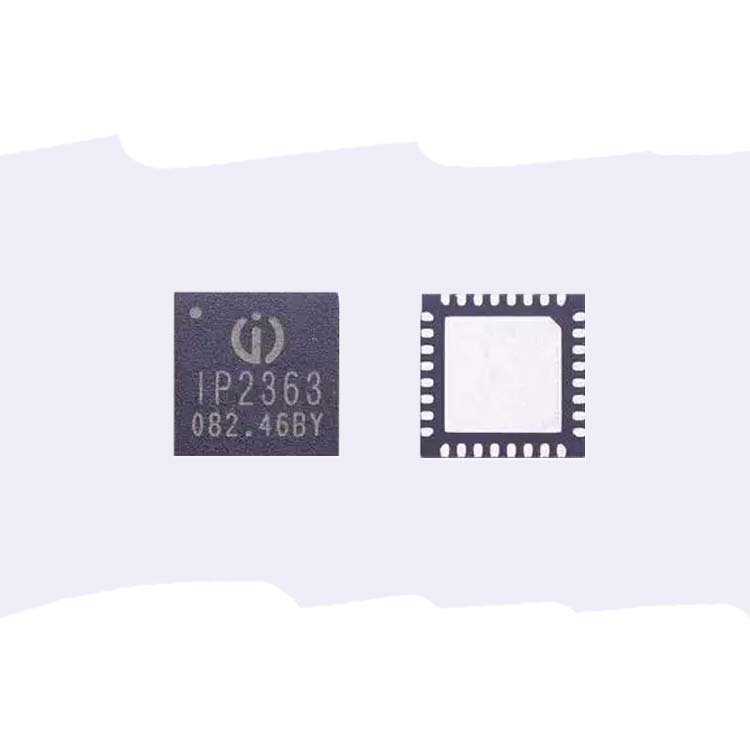

英集芯IP2363在性能参数方面具有实用表现。其支持30W充电功率,可满足许多电子设备的快速充电需求。输入电压范围为5V至20V,适配不同充电器输出。该芯片兼容三元锂电池(4.20V)和磷酸铁锂电池(3.65V),适用于不同类型电池。采用QFN32封装,体积为5mm × 5mm,便于集成到各类电子设备中。工作温度范围为-40℃至85℃,可在多种环境下工作。此外,IP2363还具备ESD防护能力,ESD防护达4KV,输入(含CC1/CC2引脚)耐压30V,有助于防止静电造成的干扰。

九、应用范围:适用于多类场景

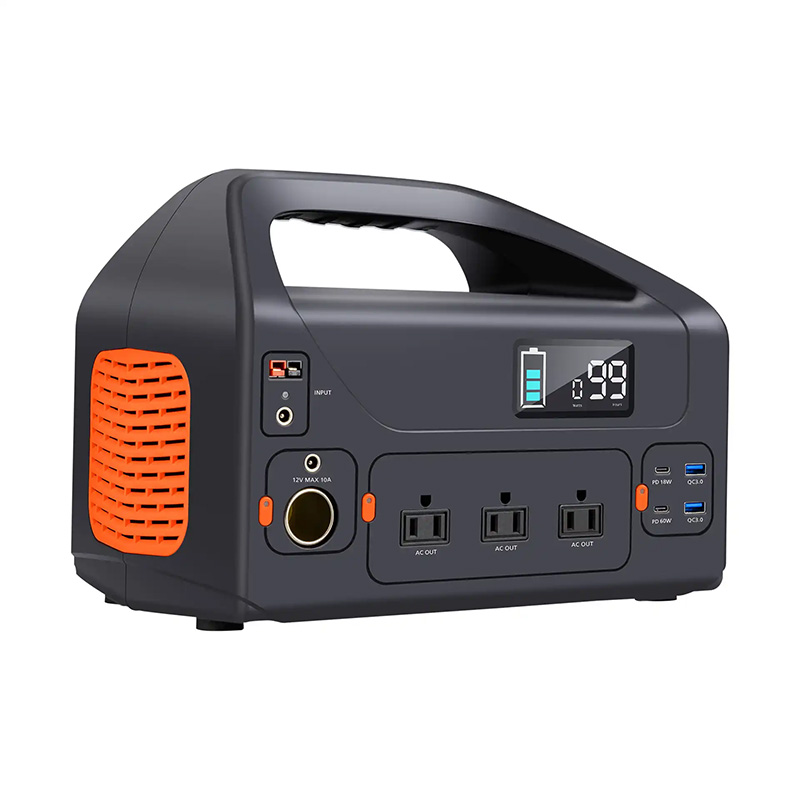

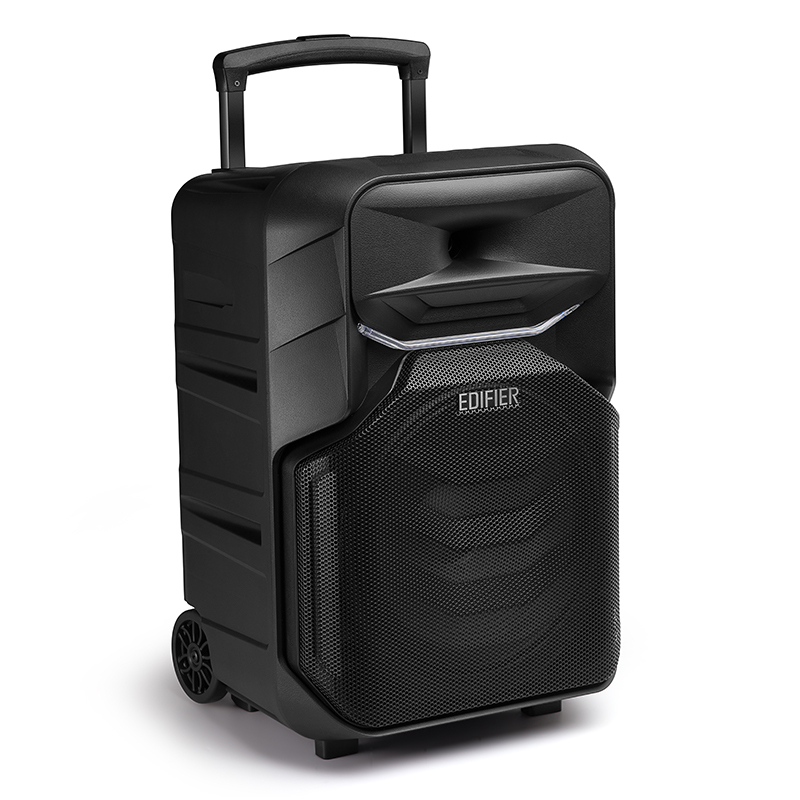

英集芯IP2363凭借其性能与功能,可应用于多个领域。在智能手机与平板电脑领域,它为设备提供快速、安全的充电支持;在电动工具与储能电源领域,其支持较大功率快充的特点,有助于满足续航需求;在便携音箱与部分医疗设备领域,紧凑封装与低功耗特性适合小型化设计,同时提供PD快充兼容;在应急电源领域,IP2363可在需要时为设备充电,为日常使用提供电力支持。

十、市场反馈:获得一定认可

英集芯IP2363自推出以来,凭借其性能与应用特点,获得了相应的市场关注。一些厂商在产品中采用了IP2363作为充电管理芯片,这反映了市场对该产品的认可。在市场竞争中,IP2363以其特点,为大功率多串锂电池充电管理提供了可行方案。
