0 1
前言
近期，波兰AGH克拉科夫大学的Moradi、Szewczyk和Stachewicz教授团队在顶级材料学期刊《Advanced Materials》上发布重要成果，他们成功研制出一种多功能PAN-MXene复合纤维，通过简便高效的静电纺丝技术，将导热、光热转换、摩擦发电与触觉传感四大功能集于"一纤"，为下一代智能穿戴设备提供了革命性的材料解决方案。
0 2
核心突破
研究团队巧妙地将聚丙烯腈（PAN）------一种高稳定性、常用于碳纤维前体的聚合物，与MXene（Ti₃C₂Tₓ）------一种导电导热性能极佳的二维纳米材料相结合。
他们采用静电纺丝技术，如同"魔法织布"一般，将MXene纳米片均匀地编织进PAN纤维网络中。这一过程不仅实现了大规模生产，更在微观上使MXene沿纤维方向排列，构建了高效的热量与电荷传输高速公路。
四大功能，一纤搞定
1.卓越的热管理能力：复合纤维的导热性能显著提升。实测表明，由其编织的纱线表面温度可比普通材料高出约22°C，能快速均匀地分散热量。在红外光照射下，其表面温度可在短时间内升至60°C以上，展现出强大的光热转换能力，兼具"散热"与"加热"双重本领。
2.自供电的能量收集：MXene的加入使纤维表面电学性质发生改变，摩擦电负性大幅增强。基于此制成的纱线，在与尼龙等材料简单摩擦接触时，就能高效收集机械能并转化为电能，最大输出功率密度达到432.7mW/m²，性能位居同类材料前列。
3.灵敏的触觉感知：这种纤维纱线对压力极为敏感，可检测低至0.1N的微小力。研究人员将其编织成3x3的传感阵列，能精准定位触摸位置并量化按压力度，为智能织物实现手势识别、健康监测等功能奠定了基础。
4.优异的柔韧与耐用性：尽管添加了大量功能性纳米材料，复合纤维仍保持了良好的柔韧性，可承受反复弯折与拉伸。其发电与传感性能在超过一万次循环测试后依然稳定。
0 3
研究意义
该研究展示的PAN-MXene复合纤维及纱线，首次通过单一、可扩展的静电纺丝平台，成功整合了高效导热、光热响应、摩擦发电和触觉传感四大功能。
这解决了多功能可穿戴设备中材料集成复杂、灵活性受限的难题。尽管高含量MXene的加入使纤维力学性能略有下降，但其仍保持了适用于可穿戴场景的拉伸性和强度。
未来通过表面改性增强界面结合，有望进一步优化其机械性能。材料的环境稳定性，尤其是MXene在长期使用中可能发生的氧化问题，仍需进一步研究。
但聚合物基体的包覆已被证明能有效延缓这一过程，且本研究中的所有测试样品在环境储存数月后性能依然稳定。这标志着ePAN-MXene复合材料作为一种轻质、柔性且热高效的多功能平台，在下一代电子与可穿戴系统中展现出广阔前景。

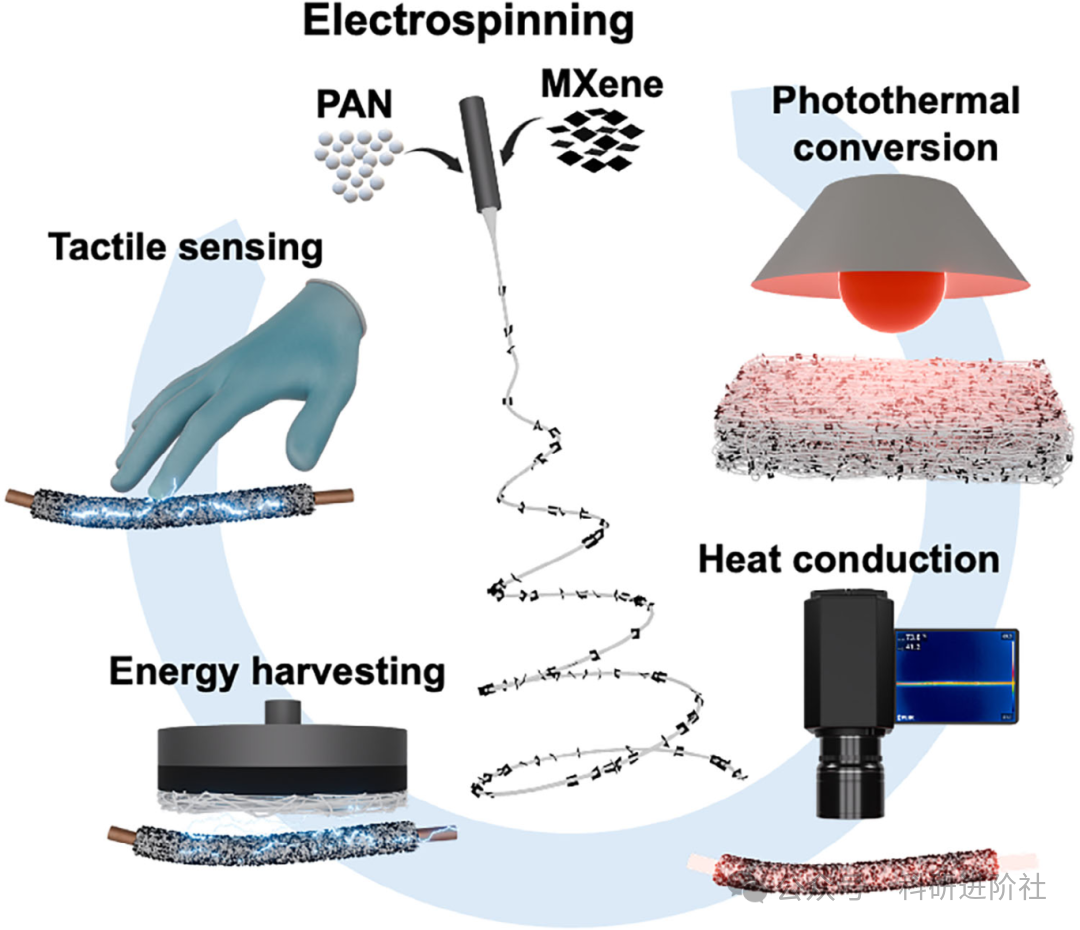

图1：概念示意图

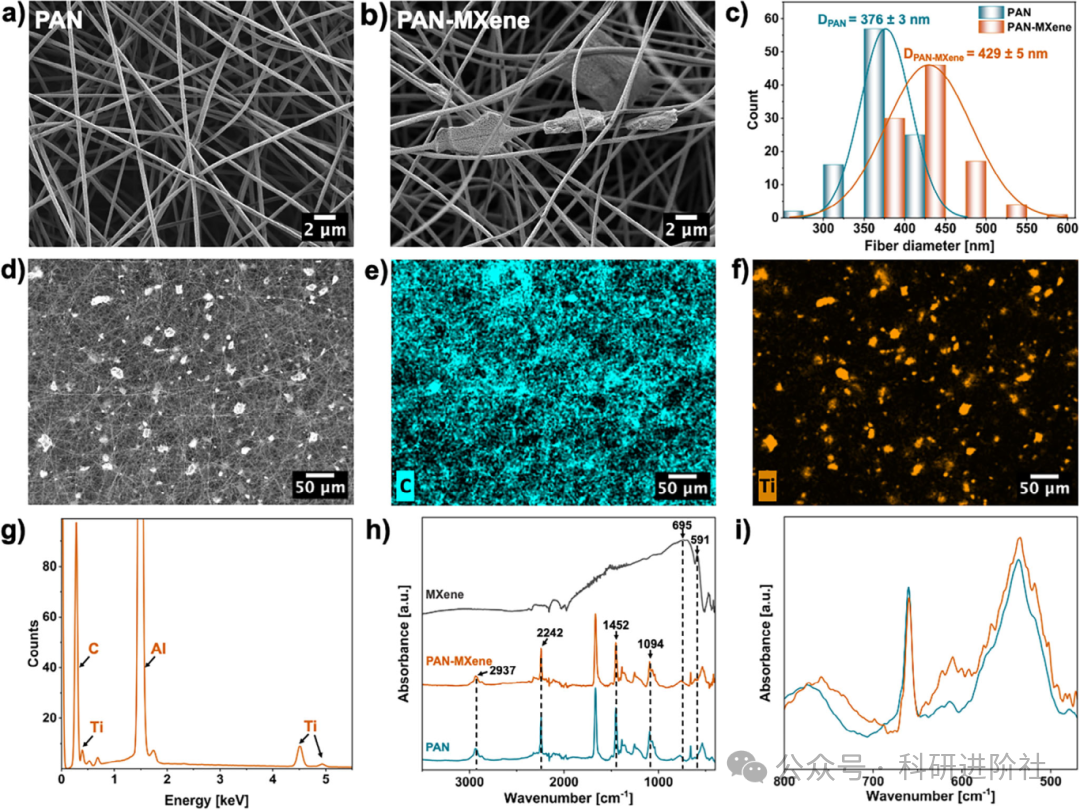

图2：静电纺丝纳米纤维的SEM形貌图

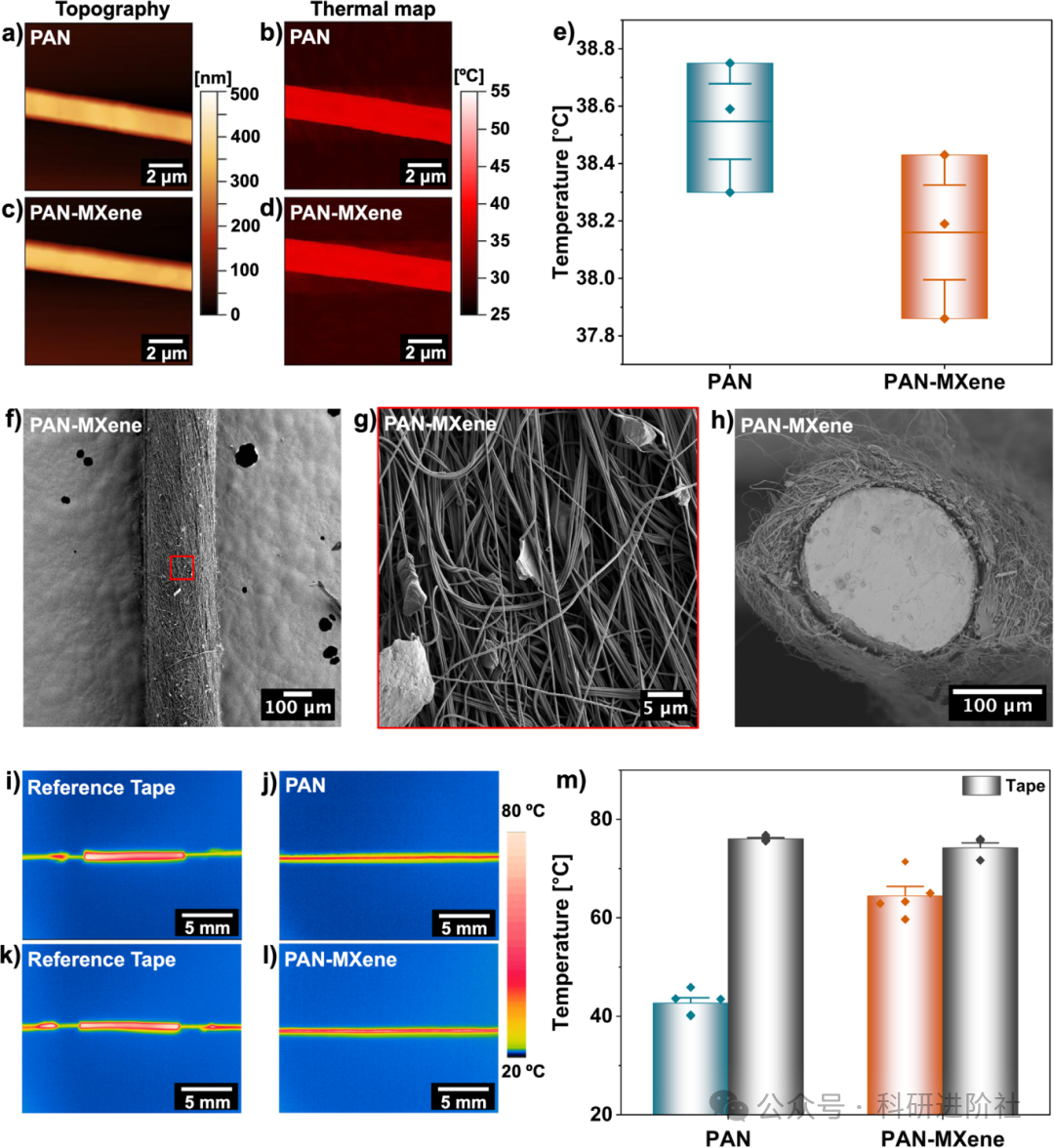

图3

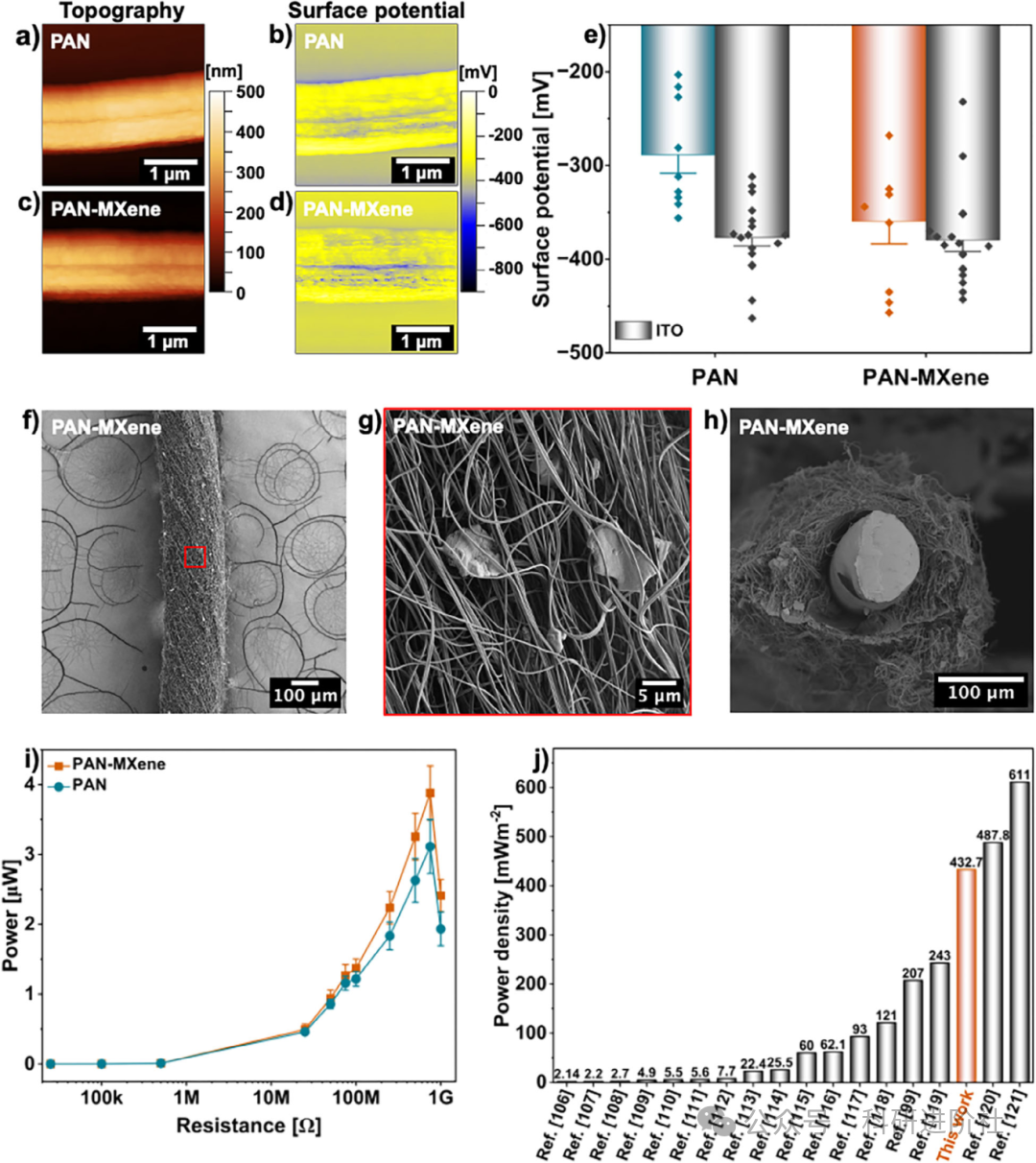

图4

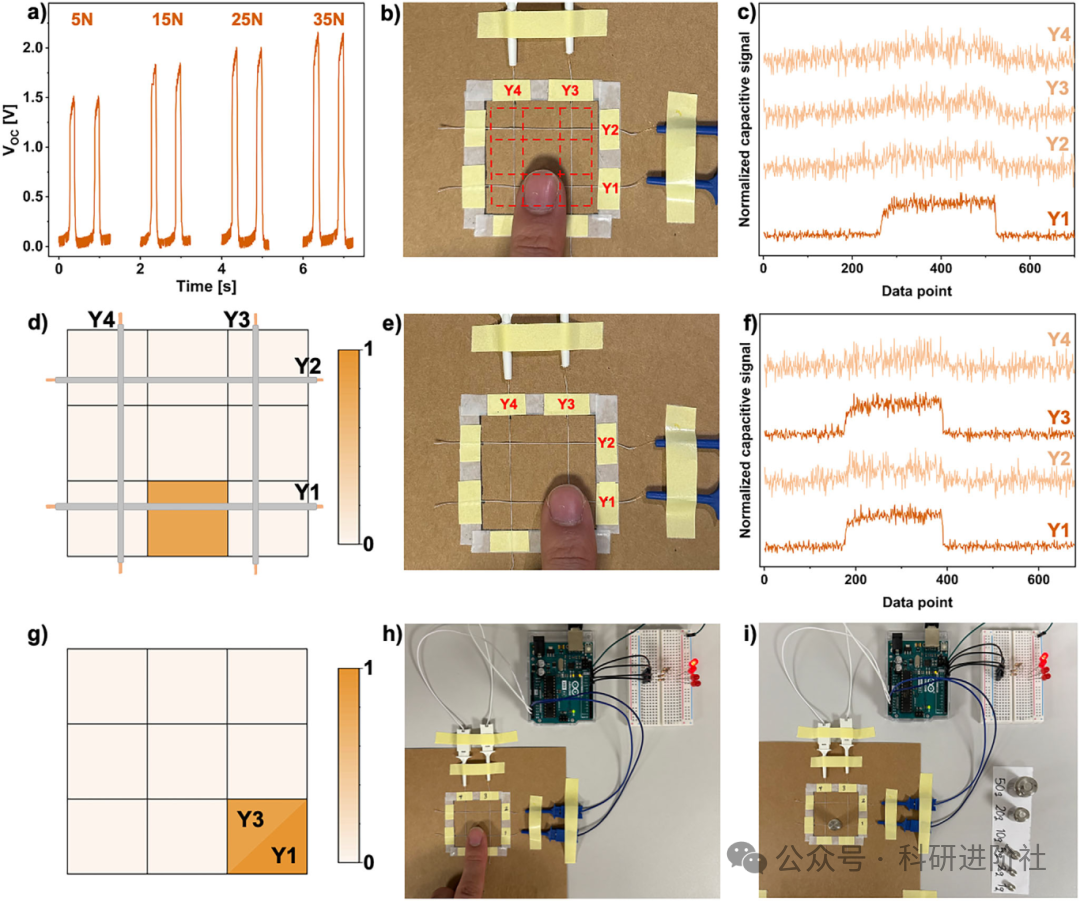

图5

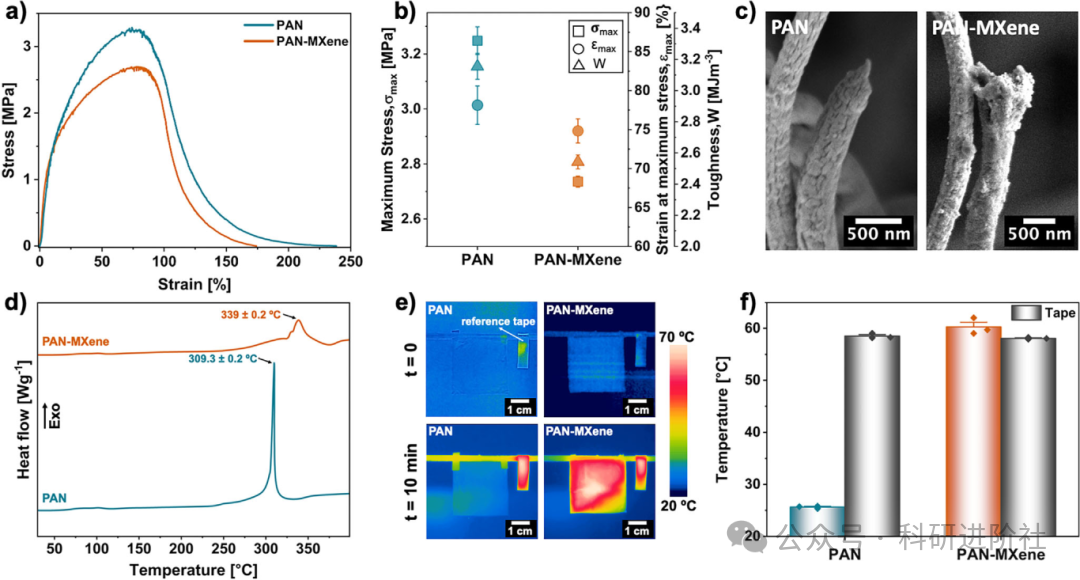

图6
【注】小编水平有限，若有误，请联系修改；若侵权，请联系删除！
