在实际项目中移植并配置hal库

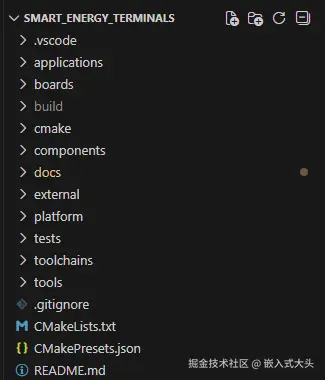

下图是我项目的目录结构，关于目录设计思想，这里不展开描述，只讲解如何将hal库移植到该项目中并配置：

首先先明确 HAL 移植的"最小闭环"需要哪些文件(以STM32F407为例)：

1. CMSIS + STM32F4xx_HAL_Driver

   CMSIS给 ARM Cortex‑M 内核 + STM32 设备提供"最底层统一接口/头文件/启动模板" STM32F4xx_HAL_Driver 是 ST 的 HAL 驱动库

2. 三件套：startup / system / linker：

   • startup_stm32f407xx.s

   MCU 上电复位后执行的第一段代码

   • system_stm32f4xx.c

   芯片级系统初始化与全局时钟变量维护

   • app.ld

   告诉链接器 Flash/RAM/CCMRAM 的地址与大小和各内存段(.isr_vector/.text/.rodata/.data/.bss)的位 置，并导出启动文件需要的符号(_estack/_sidata/_sdata/_edata/_sbss/_ebss)

3. stm32f4xx_hal_conf.h

   HAL 的"编译期配置开关"，决定：

   • 开启哪些 HAL 模块（GPIO/UART/RCC/SDIO/FSMC...）
   • 时钟参数（例如 HSE_VALUE）
   • 断言/回调等选项

4. stm32f4xx_it.c/.h

   实现"中断入口函数"

5. stm32f4xx_hal_msp.c

   实现 HAL 提供的"硬件相关回调（钩子）"

关于本项目hal移植，我将其分为三部分：

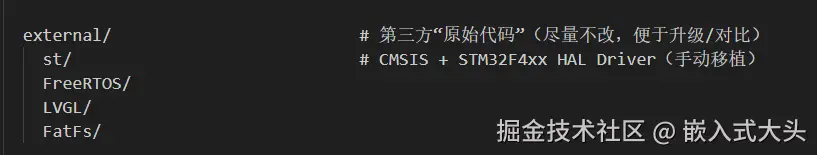

• external/st(原始代码)：包括CMSIS 和 STM32F4xx_HAL_Driver

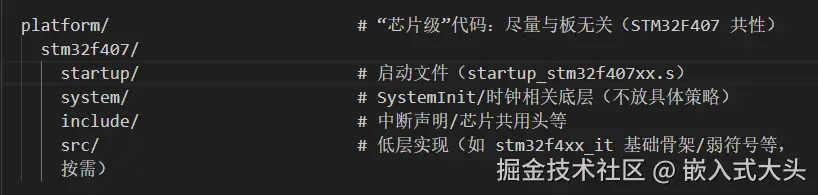

• platform(芯片级)：包括startup_stm32f407xx.s 和 system_stm32f4xx.c

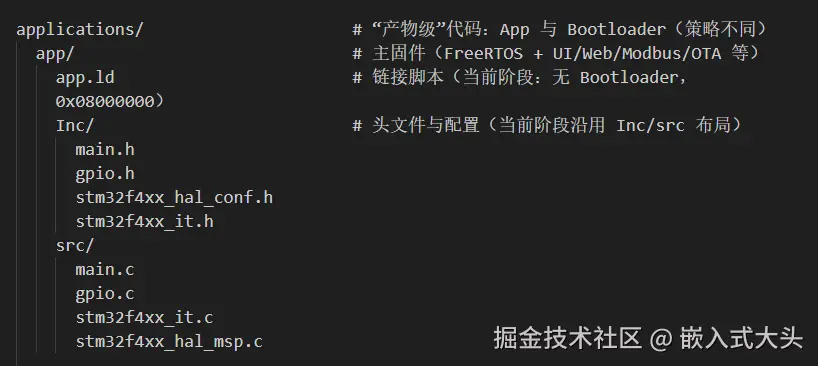

• applications(产物级): 包括app.ld、stm32f4xx_hal_conf.h、stm32f4xx_it.c/.h、stm32f4xx_hal_msp.c

在完成文件移植后还需要进行一些配置：

• HAL 配置文件stm32f4xx_hal_conf.h，必须正确配置：
  • HSE_VALUE（板子外部晶振频率，错了 PLL 会失败）
  • 启用用到的 HAL 模块宏（例如 GPIO/RCC/PWR...）
• 配置stm32f4xx_it.c/.h，至少实现：
  • SysTick_Handler()：调用 HAL_IncTick()(建议再调用 HAL_SYSTICK_IRQHandler())

至此hal库的移植和配置都已完成，但要想使项目运行起来，在Keil或其他IDE软件中再配置一下编译器、编译路径等，基本就可以用了，如果只想用vscode进行开发，可以配置外部编译器arm-none-eabi-gcc,并用cmake和ninja组织和构建编译，再用openocd+任意仿真器下载程序即可，如果有想了解vscode+arm-gcc+cmake+ninja+openocd这套开发流程的(全链条开源、高效且高度可定制，可跨平台)，可以留言，如果超过三个人，我就出一期教程。
