uml图详细介绍

下面用「一张速查表 + 大量可运行案例 」把 UML 里最常用 的三张图（类图 / 时序图 / 活动图）彻底讲透。

每个案例都给出 PlantUML 源码 ，复制→粘贴到www.planttext.com/ 即可秒出高清矢量图，也能直接嵌入 Markdown / Confluence / PPT。

一、速查表：3 张图各自解决什么问题？

图类型	回答的问题	核心元素	记忆口诀
类图（Class Diagram）	系统「长什么样」：有哪些类？各自职责？类之间怎么协作？	类=三层方框（名字-属性-方法）+ 五种关系线	"静态骨架"
时序图（Sequence Diagram）	对象之间「先说什么、后说什么」：消息按时间顺序怎么流动？	生命线+箭头调用+激活条	"动态对话"
活动图（Activity Diagram）	业务流程「怎么走」：if/else、并发、循环、异常怎么流转？	圆角动作+菱形分支+黑棒同步	"流程地图"

二、类图：静态骨架（7 个案例）

类的"长什么样"------三层方框

plantuml 复制代码

@startuml
class Student {
    -id: Long
    -name: String
    +study()
}
@enduml

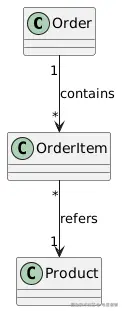

关联关系：一对一 / 一对多 / 多对多

plantuml 复制代码

@startuml
class Order {}
class OrderItem {}
class Product {}
Order "1" --> "*" OrderItem : contains
OrderItem "*" --> "1" Product : refers
@enduml

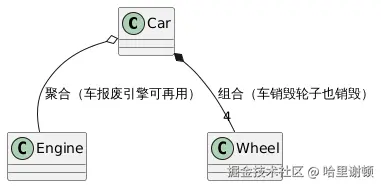

聚合 VS 组合：生命周期强弱

plantuml 复制代码

@startuml
class Car {}
class Engine {}
class Wheel {}

Car o-- Engine : 聚合（车报废引擎可再用）
Car *-- "4" Wheel : 组合（车销毁轮子也销毁）
@enduml

继承（泛化）（支付渠道例子）

plantuml 复制代码

@startuml
abstract Payment {
    +pay()
}
Payment <|-- Alipay
Payment <|-- WechatPay
@enduml

实现接口（Java 8 默认方法同理）

plantuml 复制代码

@startuml
interface Flyable {
    +fly()
}
class Bird {}
Flyable <|.. Bird : 实现
@enduml

设计模式：策略模式类图

plantuml 复制代码

@startuml
interface DiscountStrategy {
    +calc(price: BigDecimal): BigDecimal
}
DiscountStrategy <|-- VipStrategy
DiscountStrategy <|-- CouponStrategy
class OrderContext {
    -strategy: DiscountStrategy
    +execute(price: BigDecimal)
}
OrderContext --> DiscountStrategy : 使用
@enduml

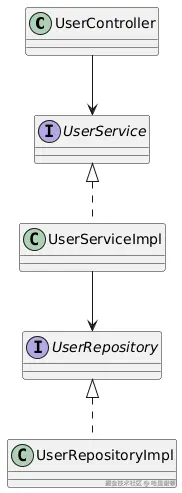

SpringBoot 三层架构（Controller→Service→DAO）

plantuml 复制代码

@startuml
class UserController {}
interface UserService {}
class UserServiceImpl {}
interface UserRepository {}
class UserRepositoryImpl {}

UserController --> UserService
UserService <|.. UserServiceImpl
UserServiceImpl --> UserRepository
UserRepository <|.. UserRepositoryImpl
@enduml

三、时序图：动态对话（6 个案例）

基础语法：生命线+调用箭头+返回虚线

plantuml 复制代码

@startuml
actor Alice
participant Bob
Alice -> Bob: hello()
Bob --> Alice: ok
@enduml

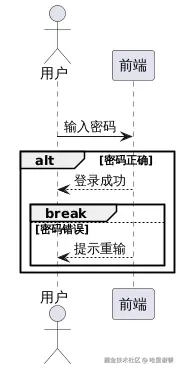

循环与条件（登录重试 3 次）

plantuml 复制代码

@startuml
actor 用户
participant 前端
loop 3 times
    用户 -> 前端: 输入密码
    alt 密码正确
        前端 --> 用户: 登录成功
        break
    else 密码错误
        前端 --> 用户: 提示重输
    end
end
@enduml

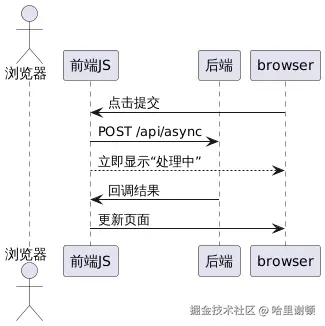

异步消息（AJAX 回调）

plantuml 复制代码

@startuml
actor 浏览器
participant 前端JS
participant 后端
browser -> 前端JS: 点击提交
前端JS -> 后端: POST /api/async
前端JS --> browser: 立即显示"处理中"
后端 -> 前端JS: 回调结果
前端JS -> browser: 更新页面
@enduml

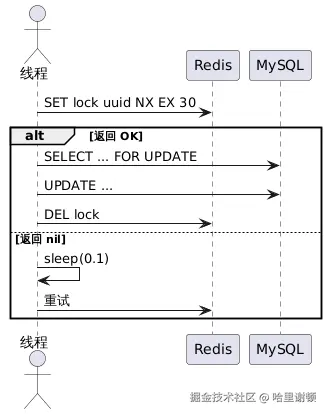

Redis 分布式锁完整生命周期

plantuml 复制代码

@startuml
actor 线程
participant Redis
participant MySQL

线程 -> Redis: SET lock uuid NX EX 30
alt 返回 OK
    线程 -> MySQL: SELECT ... FOR UPDATE
    线程 -> MySQL: UPDATE ...
    线程 -> Redis: DEL lock
else 返回 nil
    线程 -> 线程: sleep(0.1)
    线程 -> Redis: 重试
end
@enduml

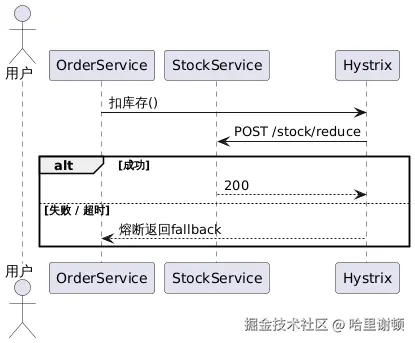

微服务 Feign 调用链（含熔断）

plantuml 复制代码

@startuml
actor 用户
participant OrderService
participant StockService
participant Hystrix

OrderService -> Hystrix: 扣库存()
Hystrix -> StockService: POST /stock/reduce
alt 成功
    StockService --> Hystrix: 200
else 失败 / 超时
    Hystrix --> OrderService: 熔断返回fallback
end
@enduml

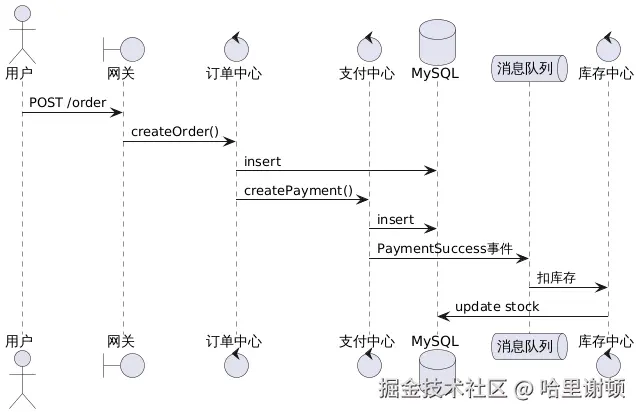

下单→支付→履约全流程（跨 4 个域）

plantuml 复制代码

@startuml
actor 用户
boundary 网关
control 订单中心
control 支付中心
database MySQL
queue 消息队列
control 库存中心

用户 -> 网关: POST /order
网关 -> 订单中心: createOrder()
订单中心 -> MySQL: insert
订单中心 -> 支付中心: createPayment()
支付中心 -> MySQL: insert
支付中心 -> 消息队列: PaymentSuccess事件
消息队列 -> 库存中心: 扣库存
库存中心 -> MySQL: update stock
@enduml

四、活动图：流程地图（5 个案例）

基本分支：电商下单

plantuml 复制代码

@startuml
start
:创建订单;
if (库存充足?) then (yes)
    :扣库存;
    :支付;
    if (支付成功?) then (yes)
        :发货;
        :完成;
    else (no)
        :取消订单;
        :恢复库存;
    endif
else (no)
    :提示缺货;
endif
stop
@enduml

并行（Fork/Join）：外卖下单后并行流程

plantuml 复制代码

@startuml
start
:下单成功;
fork
    :商家接单;
fork again
    :骑手接单;
fork again
    :系统通知用户;
join
:配送中;
:送达;
stop
@enduml

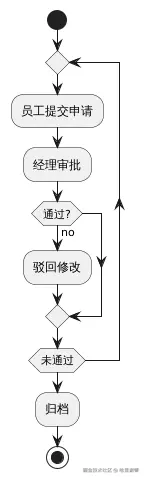

循环：审批驳回重提

plantuml 复制代码

@startuml
start
repeat
    :员工提交申请;
    :经理审批;
    if (通过?) then (no)
        :驳回修改;
    endif
repeat while (未通过)
:归档;
stop
@enduml

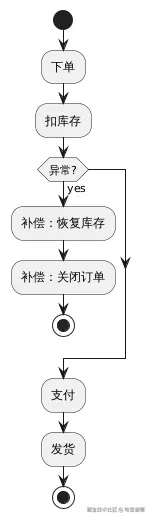

异常补偿：SAGA 事务

plantuml 复制代码

@startuml
start
:下单;
:扣库存;
if (异常?) then (yes)
    :补偿：恢复库存;
    :补偿：关闭订单;
    stop
endif
:支付;
:发货;
stop
@enduml

状态机风格：订单状态流转

plantuml 复制代码

@startuml
title 订单状态机（活动图视角）
(*) --> "待支付"
"待支付" --> "已支付" : 支付成功
"已支付" --> "已发货" : 商家发货
"已发货" --> "已完成" : 确认收货
"待支付" --> "已取消" : 超时/主动取消
"已完成" --> (*)
@enduml

五、如何把图秒变 PPT / Confluence

PlantUML 渲染 → 右键「下载 PNG/SVG」→ 拖进 PPT 即可矢量放大。
Mermaid 代码块直接粘到 Typora / Notion / GitBook 实时预览。
Draw.io 支持「链接到 GitHub 」：把 .puml 文件存仓库，Draw.io 通过 URL 导入，自动同步更新。

六、一张脑图总结（保存即可）

复制代码

类图  =  骨架  =  三层方框 + 关系线
时序图 = 对话  = 生命线 + 箭头 + 激活条
活动图 = 地图  = 圆角动作 + 菱形分支 + 黑棒并行

记住口诀 ：

"类图看结构，时序看交互，活动看流程"------任何业务先问自己「我要看啥？」，再选图，3 分钟就能画出清晰架构。
