在工业自动化领域，过程控制的稳定性、可靠性直接决定生产效率与安全。和利时HOLLiAS MACS-K作为面向过程自动化的大型分布式控制系统，凭借全冗余设计、多重隔离技术及开放兼容特性，广泛应用于火电、化工、冶金等关键行业。本文从系统核心优势、架构设计、核心指标出发，带您快速掌握MACS-K的核心价值。
一、系统核心亮点：稳定与灵活双在线
1. 全冗余设计，无单点故障

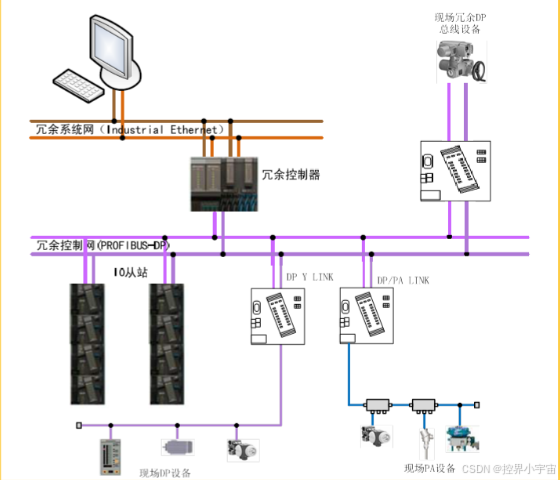

MACS-K的冗余覆盖从网络到模块的全层级：
- 网络冗余：管理网、系统网、控制网三层网络均支持冗余，采用确定性实时以太网，配备防火墙交换机；
- 硬件冗余：控制器、电源模块、I/O模块、总线模块均可冗余配置，主从控制器热备切换时间≤50ms，无扰动切换；
- 供电冗余：支持1+1并联冗余电源，系统电源与现场电源隔离供电，避免干扰。
2. 恶劣环境适配，工业级可靠性
- 环境适应性：工作温度-20++++60℃，相对湿度5%++++95%无凝结，符合ISA S71.04 G3防腐等级，抗电磁干扰符合IEC61000标准；
- 多重隔离：系统总线与模块光电隔离、通道间电气隔离，误接220VAC（配合增强型底座）也不会损坏模块；
- 防护等级：IP20，适应振动、冲击等工业现场工况。
3. 开放兼容，无缝集成
- 协议兼容：支持PROFIBUS-DP/PA、HART、MODBUS等主流现场总线，可集成SIS、PLC、MES、ERP等系统；
- 拓扑灵活：系统网支持星型、环型、总线型拓扑，控制网支持星型和总线型，适配不同厂房布局；
- 模块兼容：控制器兼容K系列、FM系列、SM系列I/O模块，旧系统可无缝升级。
二、系统架构与核心指标

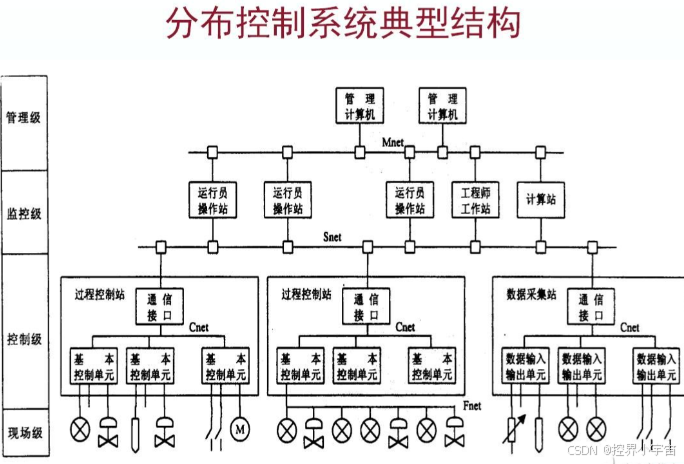

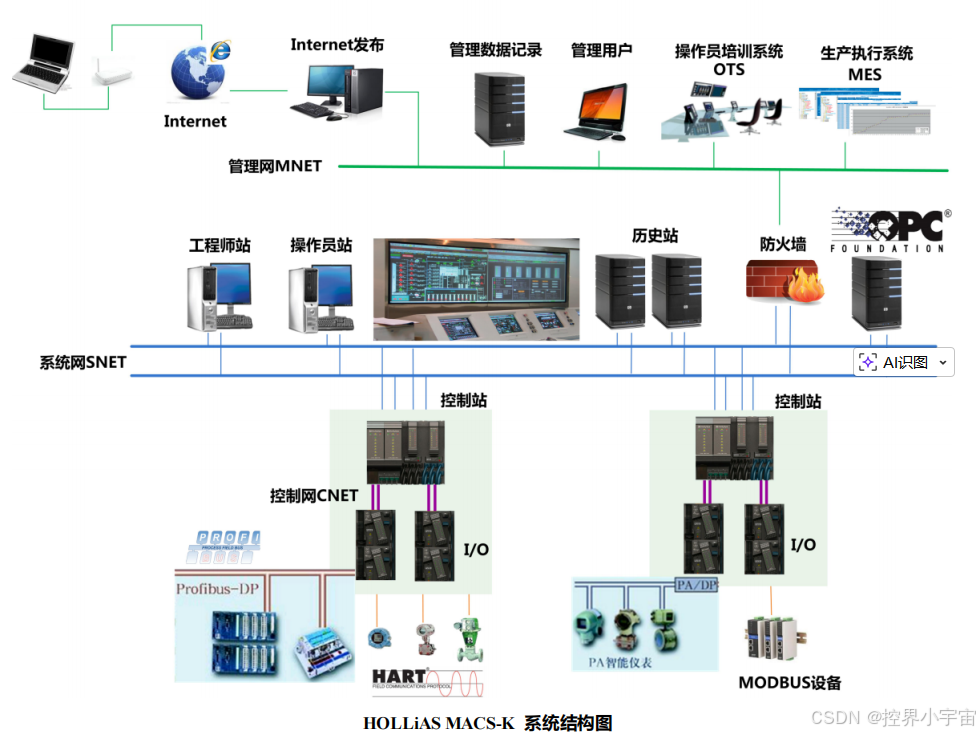

1. 三层网络架构
- 管理网（MNET）：可选层，用于对接MES、厂级管理系统，支持Internet安全信息发布；
- 系统网（SNET）：连接工程师站、操作员站、控制站，100/1000Mbps自适应，支持对等网/客户机-服务器混合结构；
- 控制网（CNET）：连接控制器与I/O模块、智能设备，符合IEC61158标准，保障实时通信。
2. 关键性能指标
- 系统规模：单域支持64台操作员站、64台控制站，单个控制站最多100个I/O模块、1600个I/O点；
- 实时响应：SOE精度0.4ms、事件分辨率1ms，操作键入到输出变化<1s，控制器任务调度周期50ms~1s；
- 测量精度：模拟量输入模块精度0.1%F.S.（10~45℃），热电阻/热电偶测量支持多接线方式，满足精准测控需求。
三、典型应用场景
- 火电行业：锅炉燃烧控制、汽机调节、脱硫脱硝系统；
- 化工行业：反应釜温度/压力控制、物料输送连锁；
- 冶金行业：高炉炉况监控、轧制过程控制；
- 其他：水处理、建材、电力等需要连续稳定过程控制的场景。
