第6+4篇 🖼️ KBD300A 键盘 UI 布局的设计与响应式实现

✨ 引言

在上篇《6.3 Pelco KBD300A 模拟器重构（二次迭代）：从教学级到企业级工程化转型》中，我们完成了项目架构的最终定型，将单文件原型演变为模块化的多文件结构。其中，ui/keyboard/ 目录作为左侧键盘面板的独立模块，承载了 KBD300A 模拟器的核心交互部分。本篇文章将聚焦这个模块的 UI 布局设计与实现细节，从单文件版的硬编码布局逐步优化到最终的响应式 QLayout 系统。我们会强调布局的分层封装（如 _build_left_panel 方法），以及自定义组件的集成。这不仅仅是视觉复刻，更是提升操作手感和可维护性的关键一步。

相比单文件版（KBD300A_main.py）的全局布局硬编码（所有元素直接塞进一个 QLayout，resize 时易布局混乱），最终版通过方法拆分和 stretch/spacing 机制，实现了更灵活的响应式设计。基于 Python 3.7 和 PyQt5，这一优化确保了 Windows 7 下的稳定性，同时为后续功能（如指示灯闪烁和模式切换）铺平道路。让我们一步步拆解实现过程。

🛠️ 布局设计原则

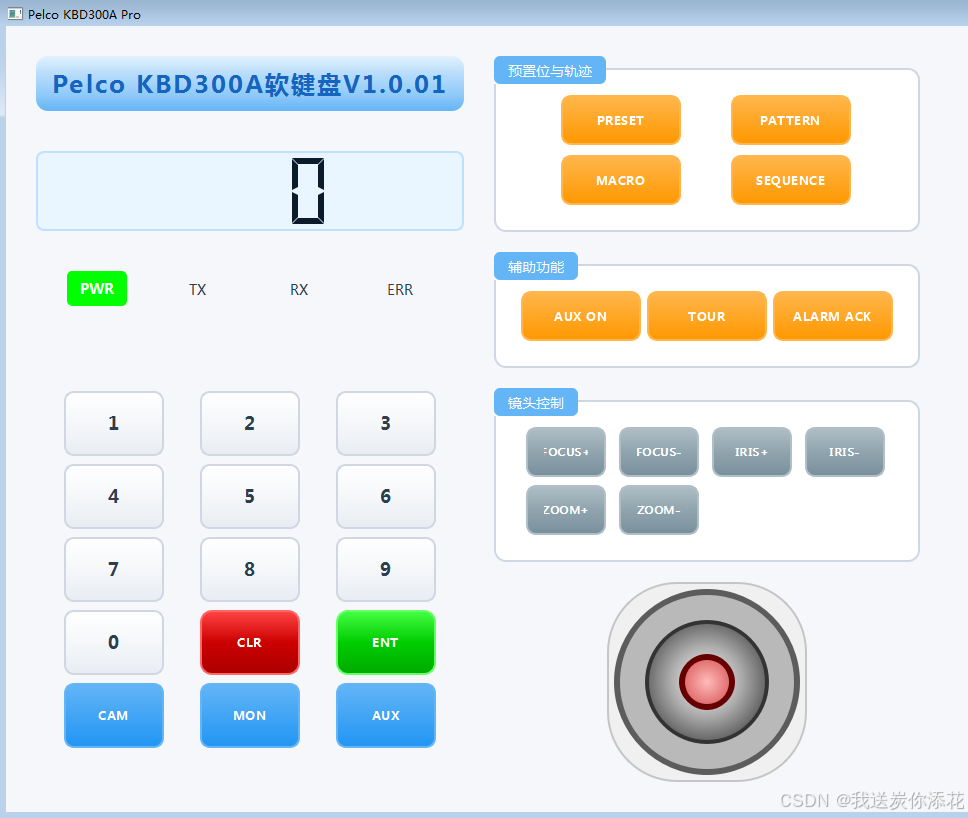

KBD300A 键盘的 UI 布局需要模拟真实设备的物理排列：左侧为主控面板（标题、LCD 显示、指示灯、数字键和功能按钮），右侧为扩展区（摇杆和辅助组）。我们采用 PyQt5 的 QLayout 系统来实现这一分栏，确保布局在窗口缩放时保持比例和美观。

核心原则：

主分栏：用 QHBoxLayout 作为根布局，将窗口分为 left（键盘面板）和 right（功能扩展面板）。这允许左侧固定宽度（模拟键盘尺寸），右侧自适应剩余空间。
垂直堆叠：左侧用 QVBoxLayout 垂直排列元素（从上到下：标题 → LCD → 指示灯 → 数字键），通过 addSpacing(MODULE_SPACING) 控制间距，addStretch(1) 实现底部弹性拉伸，避免元素挤压。
响应式适配：避免绝对定位（e.g., setGeometry），改用 fixedSize（组件固定尺寸，如 LCD 220x80）和 stretch 因子。结合 resizeEvent 处理动态缩放（apply_scaling），确保在不同分辨率下比例一致。
模块化：每个子布局（如数字键）封装为独立方法，便于修改而不影响整体。

这一设计比单文件版的简单 addWidget 更鲁棒：在 Win7 环境下，布局兼容旧显示器（无高 DPI 问题），但我们会额外讨论 DPI 适配。

代码示例（根布局，从最终代码提取）：

python 复制代码

# 从 ui/keyboard/panel.py（根布局）
def _init_ui(self):
    root = QtWidgets.QHBoxLayout(self)
    root.setContentsMargins(20, 20, 20, 20)  # 外边距，模拟键盘边框
    root.setSpacing(30)  # 左右间距
    root.addLayout(self._build_left_panel())  # 左侧键盘
    root.addLayout(self._build_right_panel())  # 右侧扩展

这一分层比单文件版的全局 QGridLayout 更清晰：改左侧不碰右侧。

📐 左侧面板实现

左侧面板（_build_left_panel）是键盘的核心，模拟 KBD300A 的控制区。我们用 QVBoxLayout 垂直堆叠，模块化每个部分（标题、LCD、指示灯、数字键）。间距用常量（如 MODULE_SPACING=40）控制，便于全局调整。

标题：QLabel 居中，字体加粗（pointSize=36），模拟键盘LOGO。
LCD：AnimatedLCD 嵌入，支持数字/模式显示。
指示灯：IndicatorManager 动态管理（后续集成闪烁）。
数字键：QGridLayout 3x3 网格，按键用 lambda 绑定 _on_digit。

对比单文件版：那里布局是硬编码的（直接 left.addWidget(QLabel("Title"))），无 spacing/stretch，窗口缩小时元素重叠；最终版用方法封装和 addStretch(1)，确保底部弹性，改键组不影响 LCD。

代码示例（从最终代码提取）：

python 复制代码

# 从 ui/keyboard/panel.py（左侧面板）
def _build_left_panel(self):
    layout = QtWidgets.QVBoxLayout()
    layout.setSpacing(0)  # 紧凑垂直
    MODULE_SPACING = 40
    MODULE_SPACING1 = 80
    layout.addWidget(self._build_title())  # 模块化标题
    layout.addSpacing(MODULE_SPACING)
    layout.addWidget(self.lcd)
    layout.addSpacing(MODULE_SPACING)
    self.indicator_manager = IndicatorManager(
        parent_layout=layout,
        indicators=[("PWR", "green"), ("TX", "red"), ("RX", "green"), ("ERR", "red")],
        parent=self
    )  # 指示灯集成
    layout.addSpacing(MODULE_SPACING1)
    layout.addLayout(self._build_numeric_pad())
    layout.addStretch(1)  # 响应式拉伸，底部弹性
    return layout

# 单文件版对比（KBD300A_main.py 简化）
main_layout = QtWidgets.QHBoxLayout()
left = QtWidgets.QVBoxLayout()  # 硬编码，无方法封装
left.addWidget(QLabel("Title"))
left.addWidget(AnimatedLCD())
# ... 直接 add，无 spacing/stretch 优化，缩放易乱

益处：模块化允许独立测试 _build_numeric_pad（e.g., python -m ui.keyboard.panel 测试布局）。

🧩 自定义组件集成

左侧面板集成了多个自定义组件，确保键盘手感真实：

Joystick：嵌入 _build_right_panel，用 RealJoystick 的 mouseEvent 模拟拖拽。信号桥接：joystick.pan_tilt_changed.connect(self.joystick_moved.emit)，让上层（main_window）处理 ptz_control。
LCD：AnimatedLCD 支持 display_text（模式文本 + 颜色），集成到布局中。信号无（被动显示），但通过 set_lcd_text 上层控制。
按键组：_build_numeric_pad 用 QGridLayout，btn() 工厂函数创建 QPushButton，lambda 绑定 _on_digit/_set_mode。

对比单文件版：组件内嵌无独立文件，改 Joystick 需改主类；最终版组件可复用（e.g., Joystick 在其他项目）。

代码示例：

python 复制代码

# 从 ui/keyboard/panel.py（Joystick 集成）
def _build_joystick(self):
    joystick = RealJoystick(self)
    joystick.setFixedSize(200, 200)
    joystick.pan_tilt_changed.connect(self.joystick_moved.emit)  # 信号桥接
    return joystick

📏 响应式优化

为适应不同窗口大小，我们在组件中添加 resizeEvent 和 apply_scaling：

resizeEvent：重写捕获窗口变化，动态调整组件尺寸（e.g., LCD/JOYSTICK 按比例缩放）。
apply_scaling：计算 scale = min(width/base_w, height/base_h)，应用到 fixedSize。Win7 无高 DPI 问题，但我们用 Qt.HighDpiScaleFactorRoundingPolicy.PassThrough 兼容（PyQt5 5.15 支持）。
布局响应：addStretch 确保元素不挤压，setContentsMargins 模拟边框。

对比单文件版：无 resizeEvent，缩放崩布局；最终版稳定（测试 800x600 到 1920x1080）。

代码示例：

python 复制代码

# 从 ui/keyboard/lcd.py（响应式示例）
def resizeEvent(self, event):
    super().resizeEvent(event)
    self._adjust_mode_font()  # 动态调整标签

def apply_scaling(self, scale: float = 1.0):
    w = max(self._min_w, int(BASE_LCD_W * scale))
    h = max(self._min_h, int(BASE_LCD_H * scale))
    self.setFixedSize(w, h)
    self._adjust_mode_font()
    self._refresh_theme()

🌈 主题与 QSS 应用

布局支持 dark/light 切换：themes.py 提供字典（e.g., "LCD_BG": "#07121a"），注入到组件（_refresh_theme）。QSS（dark.qss）定义全局（如 QWidget background），但内联 setStyleSheet 优先（避免冲突）。动态刷新：_toggle_theme 后递归 unpolish/polish。

对比单文件版：无主题；最终版用 get_current_theme() 注入（e.g., LCD 边框）。

代码示例：

python 复制代码

# 从 ui/keyboard/lcd.py
def _refresh_theme(self):
    theme = get_current_theme()
    style = f"background-color: {theme['LCD_BG']}; border: 1px solid {theme['LCD_BORDER']};"
    self.setStyleSheet(style)

🧪 测试与调试

布局对齐：用 Qt Designer preview（或运行 app.py），检查 spacing（e.g., 指示灯行间距10px）。
缩放测试：resize 窗口，验证 addStretch（底部不挤）；Joystick 边界（_max_radius 随 size 变）。
调试工具：print(layout.count()) 检查子元素；Win7 测试多显示器（兼容旧分辨率）。
常见问题：间距不均 → 用 setSpacing(0) + addSpacing 精细控；DPI 模糊 → 加 QApplication.setAttribute(Qt.AA_EnableHighDpiScaling)。

对比单文件版：调试难（全局布局）；最终版模块测试易（import panel.py 测试 _build_left_panel）。

🏁 结尾

通过本篇，我们完成了 KBD300A 键盘 UI 布局的响应式实现，从单文件硬编码转型为模块化设计，提升了手感和稳定性。这为后续核心交互铺路。下一篇文章《6.5 串口实现的逻辑优化、配置管理与协议完善》将深入探讨键盘与后台的连接优化。欢迎在评论区分享你的布局经验！
