机器视觉的手机屏幕上料引导应用

手机屏幕是智能手机精密的组件之一。其轻薄、易碎、表面高反光的特性，使得自动化搬运和定位充满风险。在传统的自动化上料方案中，普遍采用硬定位模式，通过高精度、高成本的定制化治具，将料盘和屏幕的物理位置固定在机械臂的预设程序坐标内。

这种模式默认每一片屏幕在料盘中的位置都是绝对一致、毫无偏差的。然而现实中，屏幕在料盘中可能存在微小的位置偏移或角度旋转，治具本身也可能因磨损、温度变化产生微小形变。这些毫厘之差，在高速运行的机械臂抓取下，轻则导致抓取失败引发停机，重则造成屏幕边缘磕碰或产生内部应力损伤，导致巨额损失。

因此，这正是视觉定位引导技术的核心价值所在，将自动化设备从依赖预设坐标的盲人，转变为拥有环境感知与实时决策能力的智能体。

一、破解复杂背景下的技术难点

要实现手机屏幕的精准视觉引导上料，绝非简单的拍照-抓取。其面临的技术挑战是多维且苛刻的：

成像挑战：手机屏幕表面通常覆盖有高光玻璃或光学膜层，严重干扰相机对屏幕实际轮廓和定位特征的捕捉。此外，许多屏幕的边缘或特定区域是半透明或带有透明涂层的，在普通光照下难以与背景分离，轮廓提取困难。

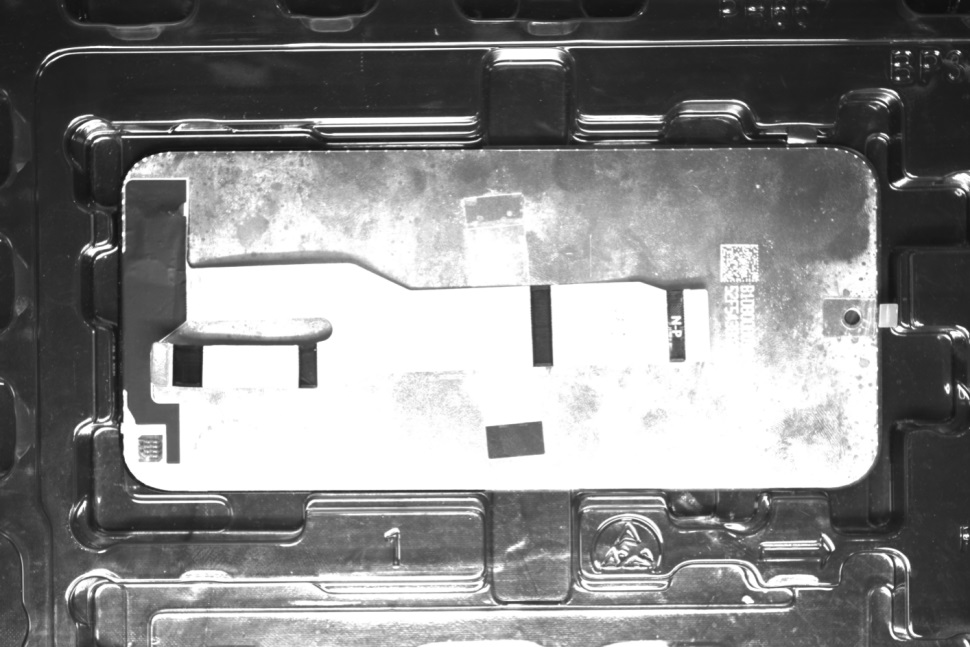

定位挑战：特征微弱与背景干扰。为了最大化屏占比，现代手机屏幕的边框极窄，留给视觉系统识别的特征区域（如特定标记或物理边缘）非常有限。同时，料盘本身可能由黑色或深色塑料制成，与屏幕颜色接近，形成低对比度背景。如何从复杂、低对比度的图像中，稳定、高速地提取出像素级的屏幕轮廓或特征点，是算法的核心考验。

工程挑战：速度、精度与稳定性的平衡。视觉系统必须在极短时间内完成图像采集、处理、定位计算和坐标输出。同时，定位精度必须达到机械臂可安全、无损抓取的要求，通常需优于0.1毫米。更关键的是，系统必须在车间照明变化、轻微振动、来料微小污渍等各种干扰下，保持稳定运行，任何一次误判都可能导致生产中断。

二、双相机协同与智能算法的解决方案

针对上述挑战，双翌光电推出了基于双相机协同和MasterAlign视觉系统的专用上料引导解决方案。该方案构建了一个从感知、决策到执行的完整智能闭环。

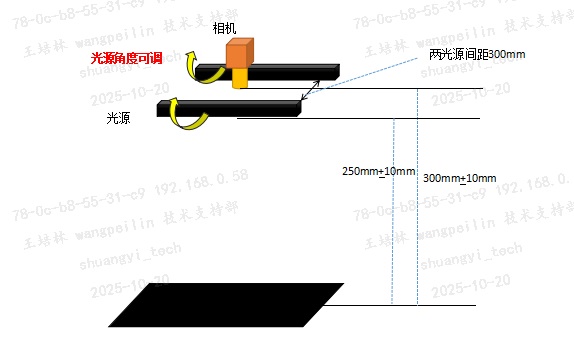

本方案采用了白色条形光源组合。其精妙之处在于光源的布置角度和光线特性控制：条形光从特定倾角射向屏幕表面，能够将屏幕边缘或特定标记的轮廓，以明亮的高光边形式凸显出来，从而完美抑制了反光对图像的干扰。为后续处理提供高质量的原始图像。

方案采用双相机配置，从不同角度对同一片待抓取的屏幕进行拍摄。通过双视角的图像融合与比对，系统能够更可靠地排除因单一视角可能遇到的局部反光或遮挡造成的误判；为机械臂的抓取姿态提供更全面的引导。

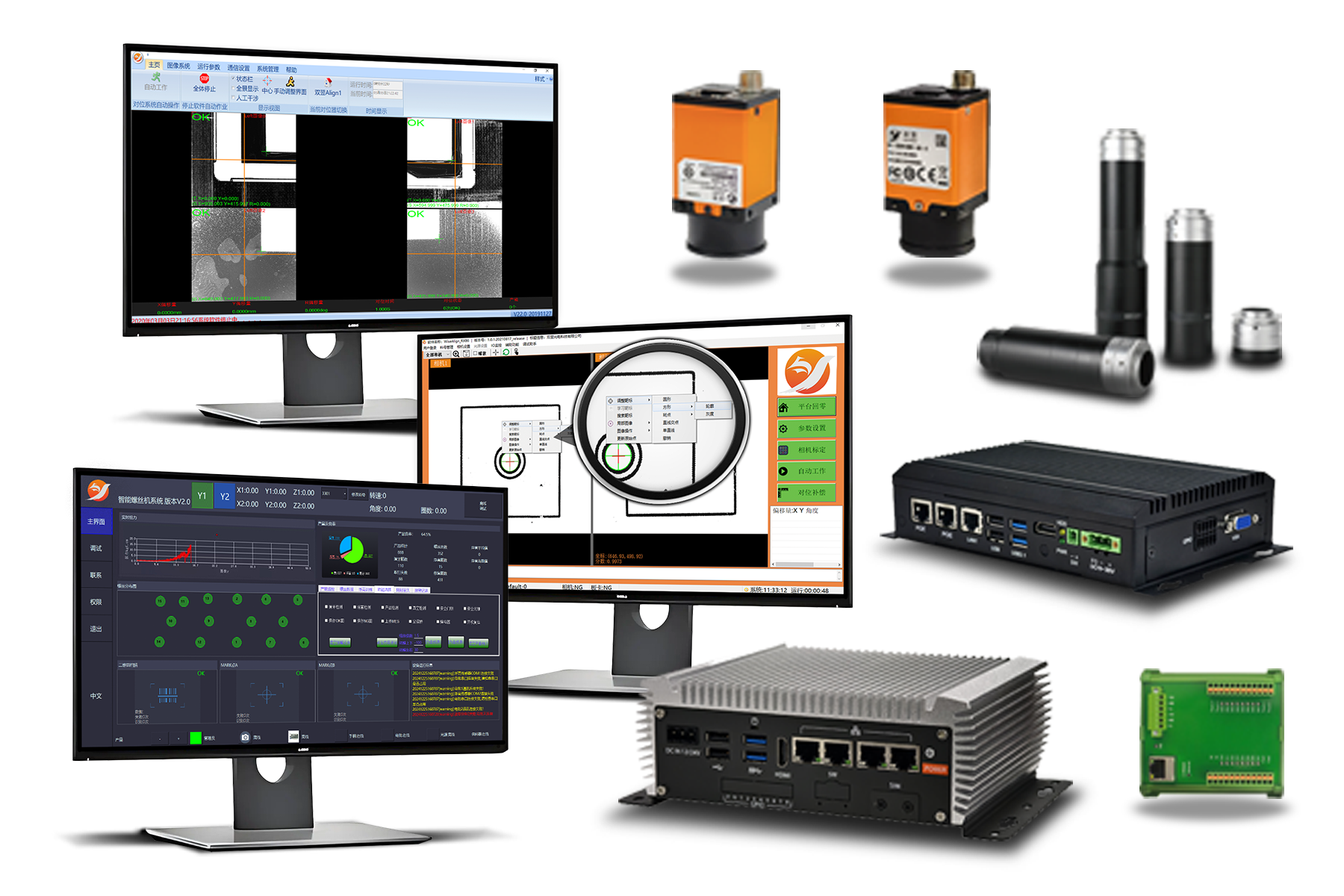

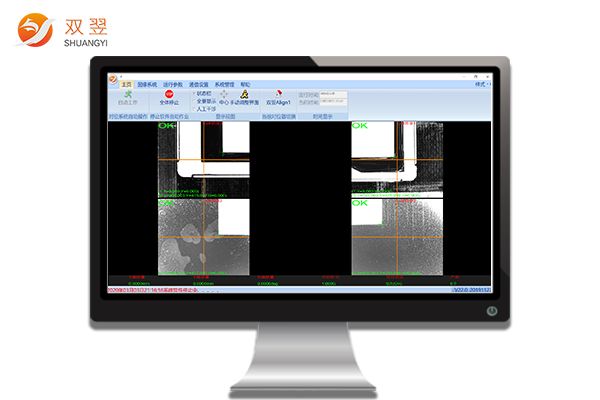

所有图像数据汇入MasterAlign视觉处理系统。该系统集成了先进的图像处理算法和专为精密定位优化的工具库。

稳健的特征提取：面对微弱的屏幕边缘特征，MasterAlign采用像素边缘检测算法，实现0.06毫米的重复定位精度。

强大的抗干扰能力：系统内置了滤波和去噪算法，能够有效消除图像中的随机噪声和料盘纹理的干扰。其模板匹配和特征匹配工具，即使在光照不均或有轻微污染的情况下，也能准确识别和定位预设的基准特征。

高速闭环通信：MasterAlign在毫秒级时间内完成所有计算后，实时发送给机器人控制系统。机器人并非僵硬地执行固定程序，而是根据这些实时坐标动态调整其抓取轨迹，实现眼手联动的精准抓取。

三、效率、柔性与可靠性的三重飞跃

在实际部署中，双翌光电的视觉引导上料方案为手机制造商带来了可量化、可感知的显著价值。

系统将上料定位精度稳定控制在0.06毫米以内，这确保了机械手吸盘能完美对准屏幕的安全抓取区域，彻底避免了因定位偏差导致的物理碰撞和隐裂。由上料环节直接或间接造成的屏幕破损率下降了90% 以上，大幅降低了核心物料的损耗成本。

不同型号的屏幕只需更换通用料盘，视觉系统通过软件切换检测程序，即可自动适应新产品的特征。这使得产品换线时间从以往的数小时缩短至几分钟，极大地释放了产能，完美契合了市场快速迭代的需求。

每一次抓取的位置、角度、耗时都被系统精确记录并生成数据报表。管理者可以实时监控上料工位的运行状态和定位精度趋势，进行预测性维护。当某批次屏幕来料位置波动异常增大时，系统可提前预警，追溯到前段供料环节的问题，实现了从结果管控到过程预防的质量管理飞跃。

四、结语

双翌光电的机器视觉上料引导方案，不仅仅是一项提升单个工位效率的技术，更是构建柔性智造体系、实现全流程数字化的关键基石。在实时监控产品生产质量、提高生产效率的同时，还可以大幅节约人工成本，是制造业在面向智能制造时代的最佳选择。

公司自成立以来不断创新，在智能自动化领域研发出视觉对位系统、视觉定位、视觉检测、图像处理库等为核心的多款自主知识产权产品。随着智能自动化生产的普及与发展，双翌将为广大生产行业带来更全面、更精细、更智能化的技术及服务。
