一、综合布线传输介质
（一）双绞线
- 核心定义：由两根带绝缘层的铜导线绞合而成，通过绞合抵消电磁干扰，成本低廉，是综合布线最常用的传输介质。
- 分类方式
- 按电气性能：分为 1-7 类 + 超 7 类，常用超 5 类（CAT5E）、6 类（CAT6）、超 6 类（CAT6A），数字越大性能越好、价格越高。

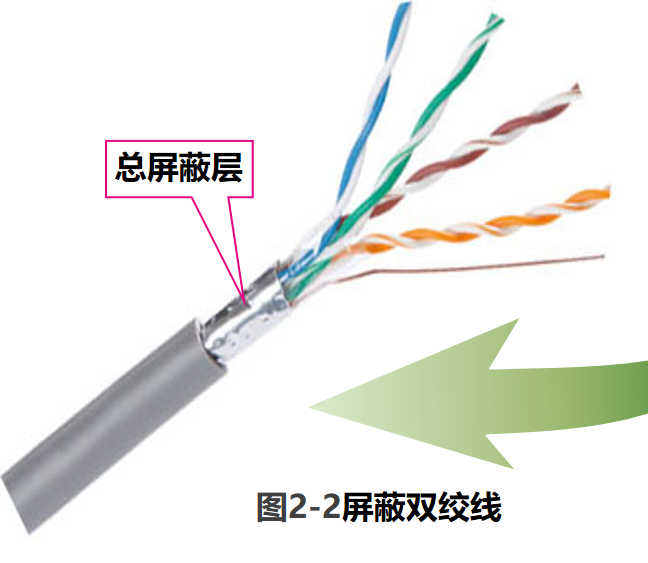

- 按屏蔽特性：非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。UTP 轻便、廉价、易施工，适用于无特殊干扰场景；STP 带金属屏蔽层，抗干扰和防辐射强，但重量大、成本高、施工复杂。
- STP 细分类型：F/UTP（总屏蔽层铝箔）、U/FTP（线对屏蔽层铝箔）、SF/UTP（总屏蔽层丝网 + 铝箔）、S/FTP（总屏蔽层丝网 + 线对屏蔽层铝箔），需全程屏蔽配件且正确接地才能发挥作用。
- 关键技术参数
- 衰减：信号传输中能量损耗，随频率变化需全程测试。
- 串扰：线对间耦合的干扰信号，分近端（NEXT）和远端（FEXT），核心测试 NEXT。
- 直流环路电阻：一对导线电阻和≤19.2Ω，线对间差异＜0.1Ω。
- 特性阻抗：常见 100Ω、120Ω、150Ω，由导体结构和绝缘材料决定。
- 衰减串扰比（ACR）：反映抗干扰能力，需≥10dB。
- 工程应用：3 类线用于语音传输，超 5 类及以上 UTP 用于网络布线，6 类线因带十字骨架、平衡特性好，广泛用于水平子系统，支持 1000Base-T，传输距离 100m。

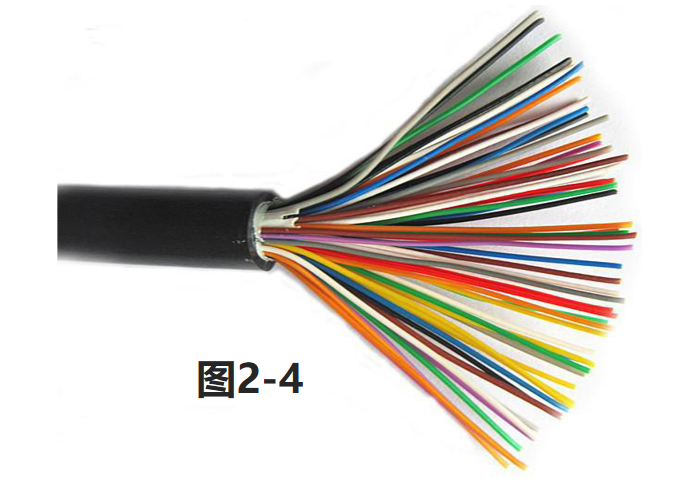

- 大对数电缆：多对双绞线捆扎而成，用于语音垂直干线，常见 25 对、50 对、100 对规格，线序按 "5 主色（白、红、黑、黄、紫）+5 次色（蓝、橙、绿、棕、灰）" 组合，25 对为一个基本单位。
（二）光缆

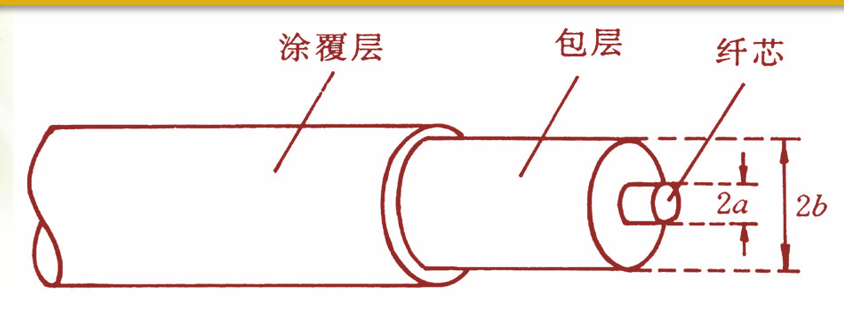

- 光纤核心结构：纤芯（传输光波，5-75μm）、包层（约束光波，100-150μm）、涂覆层（保护作用），纤芯折射率＞包层折射率。
- 光纤分类
- 按传输模式：多模光纤（MMF，纤芯 50/62.5μm，传多种模式，传输距离几公里，分突变型和渐变型，后者色散小）、单模光纤（SMF，纤芯 9/10μm，传单一模式，传输距离远、容量大，需激光源，成本高）。
- 单模光纤型号：G652、G653、G654、G655、G656、G657。

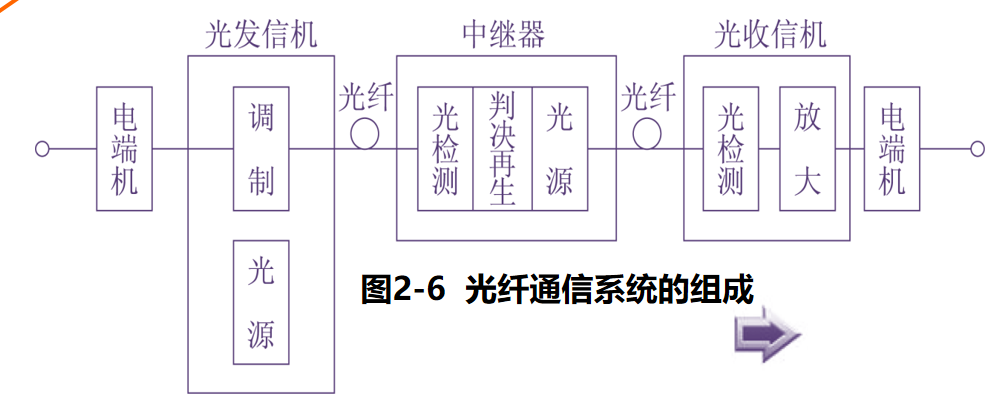

- 光纤通信系统组成：光发信机（电 / 光转换）、光收信机（光 / 电转换）、光纤 / 光缆（传输通路）、光中继器（补偿衰减、再生脉冲）、光纤连接器 / 耦合器（无源器件，实现连接）。

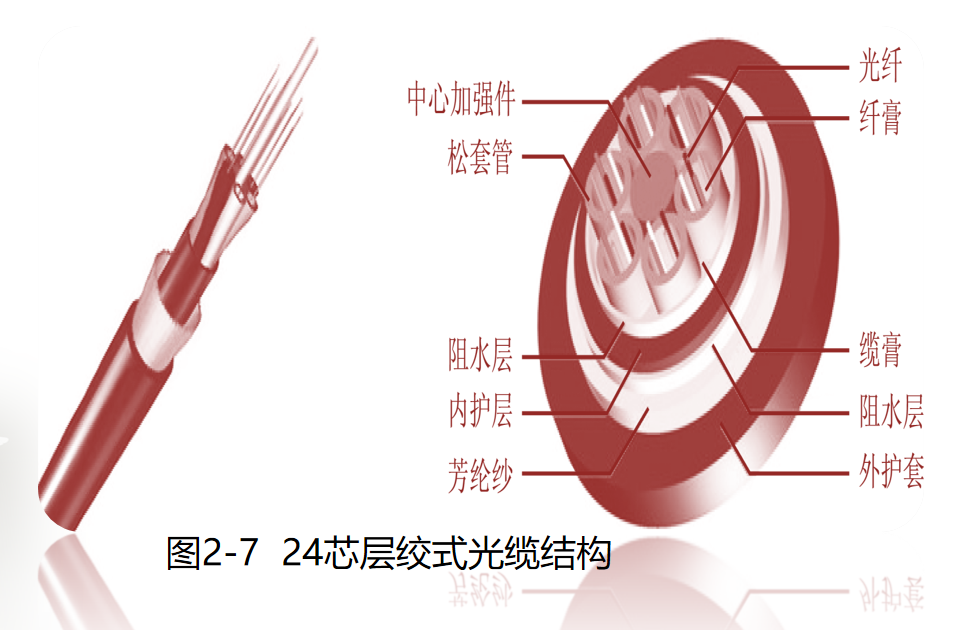

- 光缆分类
- 按传输用途：长途光缆、市话光缆、海底光缆、用户光缆。
- 按光纤类型：多模光缆、单模光缆。
- 按敷设方式：管道光缆、直埋光缆、架空光缆、水底光缆。
- 按使用环境：室外光缆、室内光缆、软光缆、设备内光缆、特种光缆。
- 按芯数：单芯、双芯、4 芯、8 芯、12 芯、24 芯等，单 / 双芯光缆常用于跳线、光纤到桌面。
二、综合布线器材
（一）配线架
- 核心作用：连接各子系统（配线与干线、干线与建筑群），方便布线管理、维护和扩容，提升系统美观度。
- 常用类型

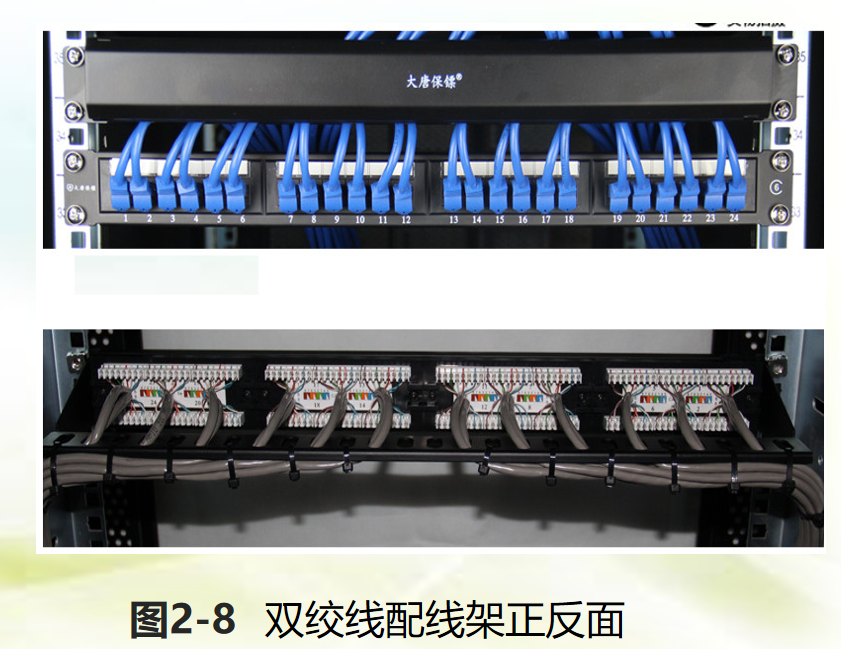

- RJ45 配线架：用于双绞线连接，分 24 口、48 口，前面板接网络设备，后面板接水平线缆（需打线）。

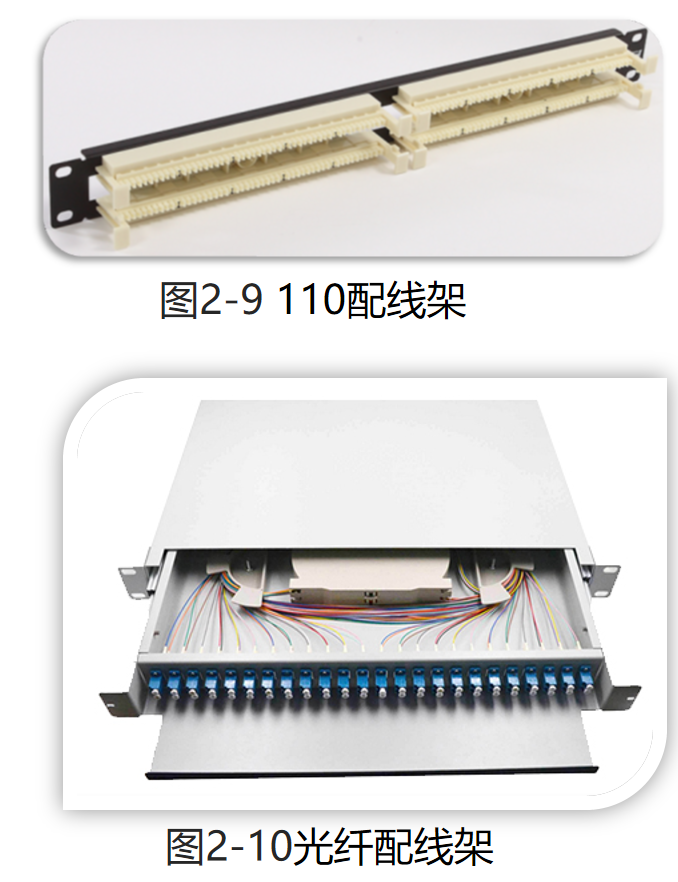

- 110 配线架：俗称鱼骨架，1U 高度，可接 100 对电话线，主要用于电话系统配线。
- 光纤配线架（光纤终端盒）：容纳和转接光纤，用于固定光纤、端接光纤、安装耦合器，保护光纤接头。
（二）信息插座

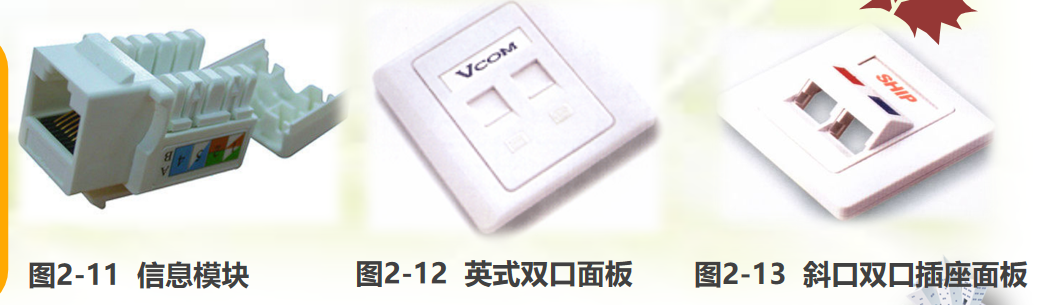

- 电缆信息插座：由信息模块、面板、底盒组成。
- 信息模块：分 RJ45（网络）、RJ11（语音）。
- 面板：常见英式 86mm×86mm，有单口、双口、斜口等型号。

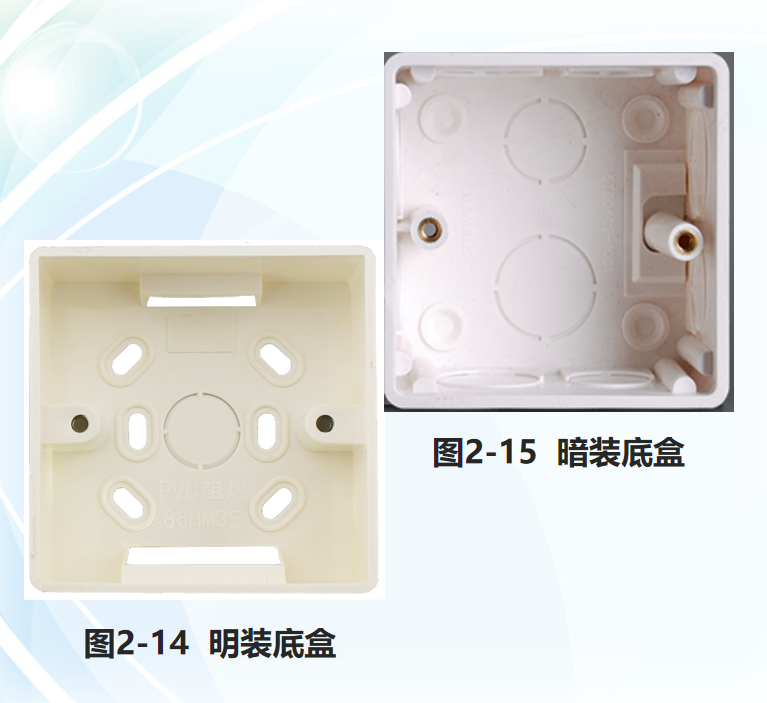

- 底盒：明装（旧楼改造，灵活但不美观）、暗装（预埋墙内，美观），需与面板制式匹配。

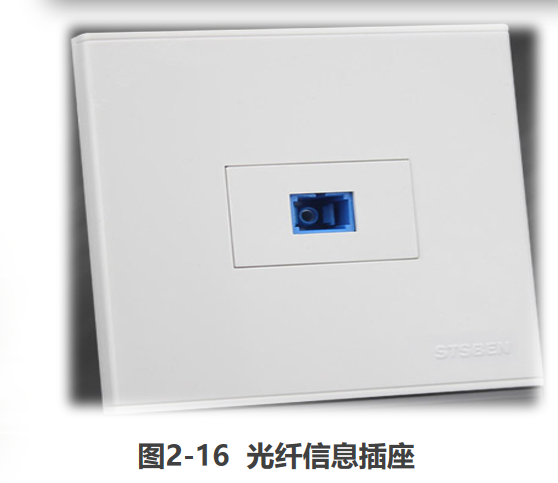

- 光纤信息插座：按接口分 ST、SC、LC、MT-TJ 等类型，按光纤类型分单模 / 多模，按孔数分单孔 / 双孔 / 三孔。
（三）光纤连接器和耦合器

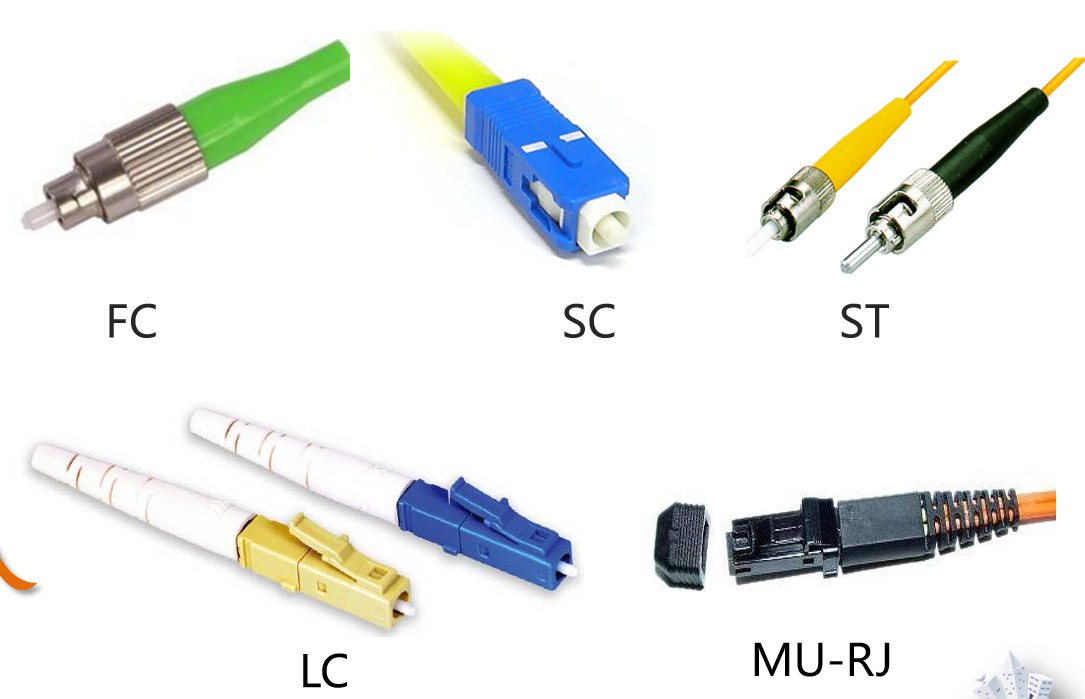

- 光纤连接器：光纤接头，按结构分 FC（金属套 + 螺丝扣，配线架常用）、SC（矩形 + 插拔销式，交换机常用）、ST（圆形 + 螺丝扣，配线架常用）、LC（模块化插孔，路由器常用）、MU-RJ（收发一体），分单模 / 多模，不同类型不可混用。

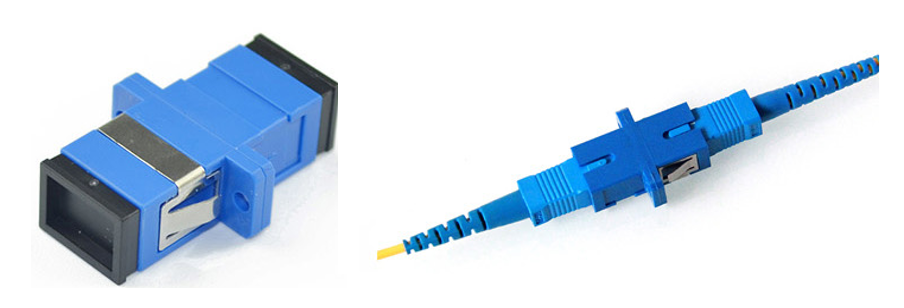

- 光纤耦合器（光纤适配器）：精密对接光纤端面，最大化耦合光能量，分 FC-FC、SC-SC、ST-ST 等类型，需与连接器匹配。
（四）跳线与尾纤

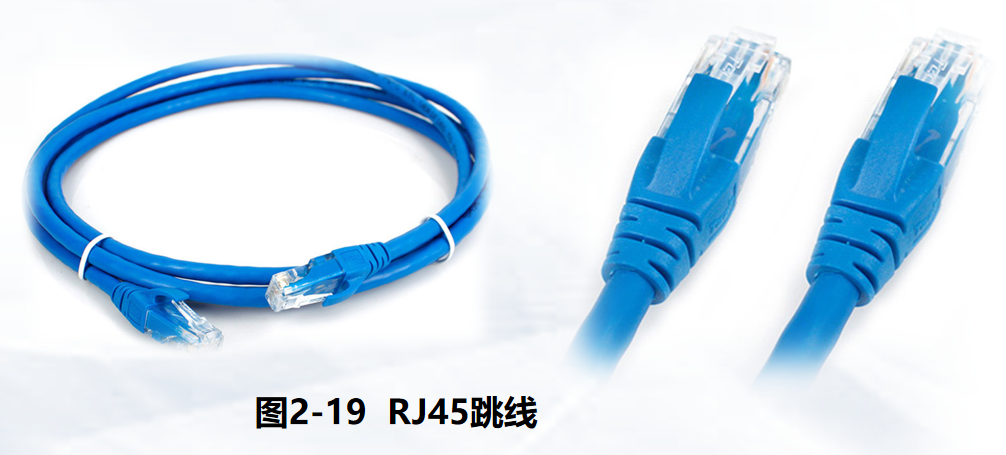

- RJ45 跳线：由跳线线缆、RJ45 水晶头、保护套组成，长度≤5m，用于配线架 - 交换机、信息插座 - 计算机连接。

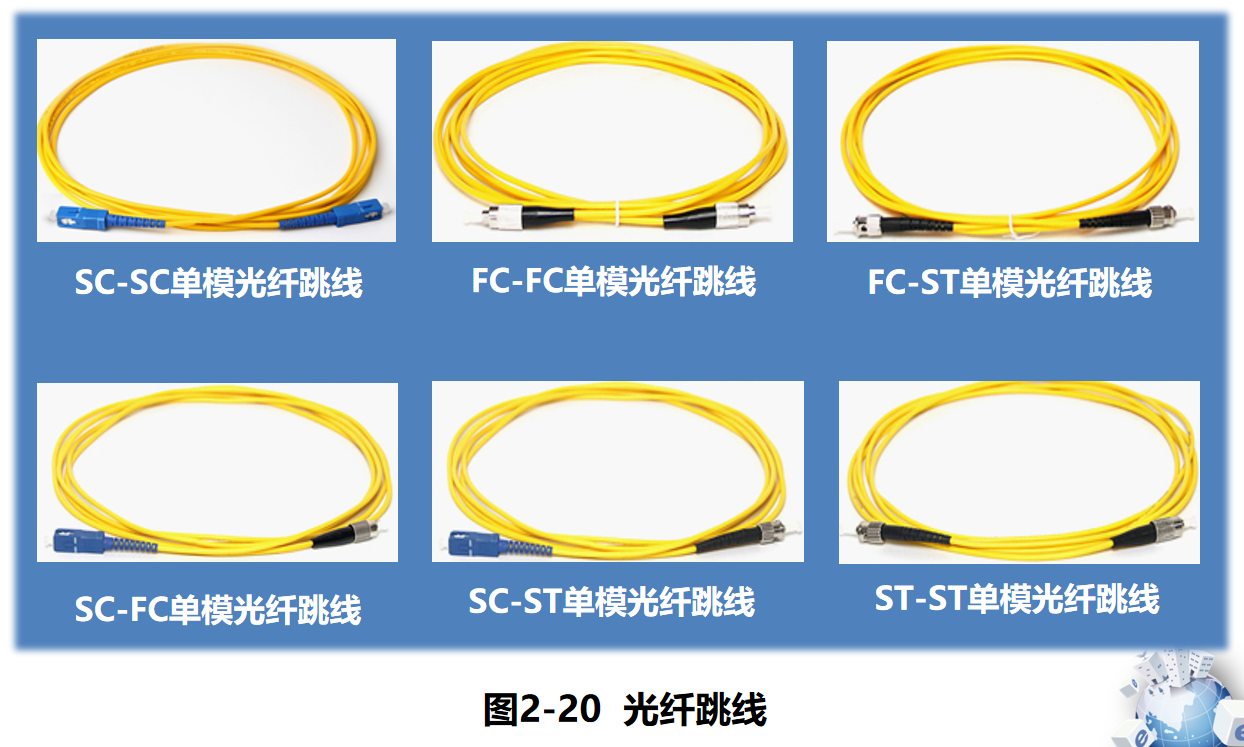

- 光纤跳线：长度≤5m，两端为同类型或不同类型连接器，单模（黄色）、多模（橙色），用于光纤配线架 - 光口、光纤信息插座 - 计算机连接。

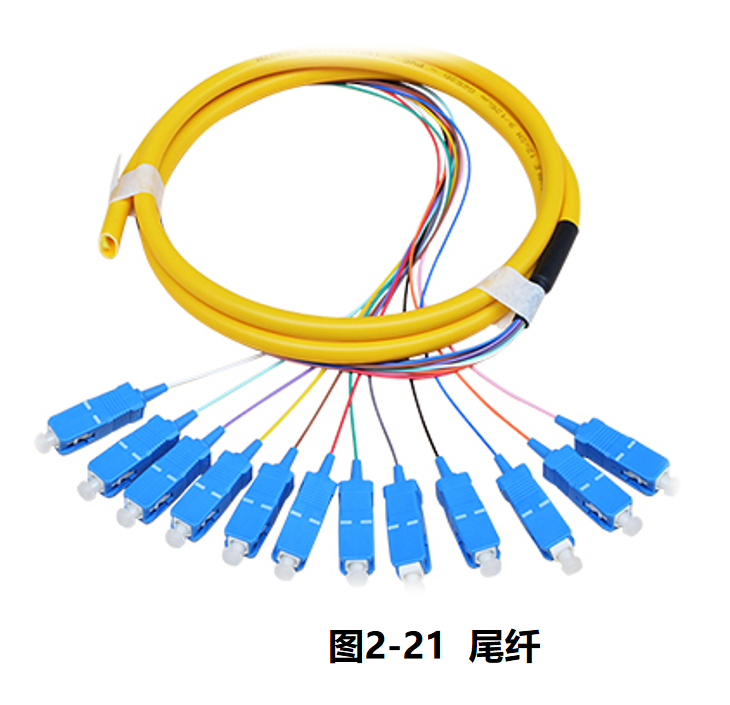

- 尾纤（猪尾线）：一端有连接器，另一端为光缆纤芯断头，通过熔接与其他光缆连接，常用于光纤终端盒。
（五）机柜和机架
- 机柜
- 核心规格：19 英寸标准机柜，宽度 600/800mm，高度 700-2400mm（常见 1000/1200/1600/1800/2000/2200mm），深度 400-800mm，1U=44.45mm。

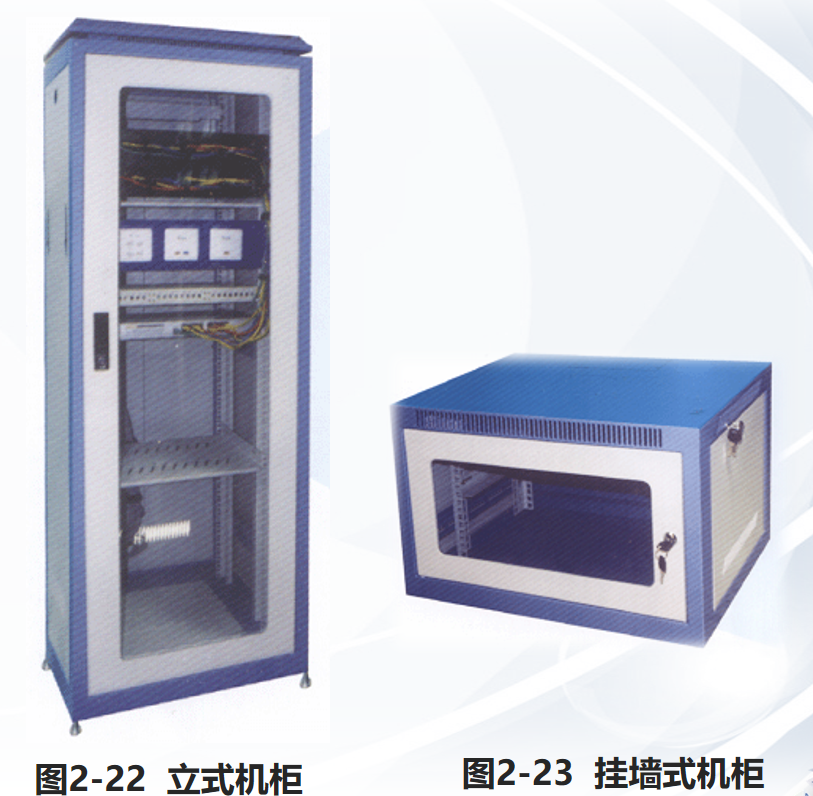

- 类型：立式机柜（独立放置）、壁挂式机柜（楼层配线间，无独立房间）。
- 材质：铝型材（轻便、廉价）、冷轧钢板（机械强度高、承重大）。
- 配件：固定托盘（承重≥50kg）、滑动托盘（承重≥20kg）、理线环、L 支架、盲板、扩展横梁、键盘托架、调速风机、重载脚轮、电源板等。

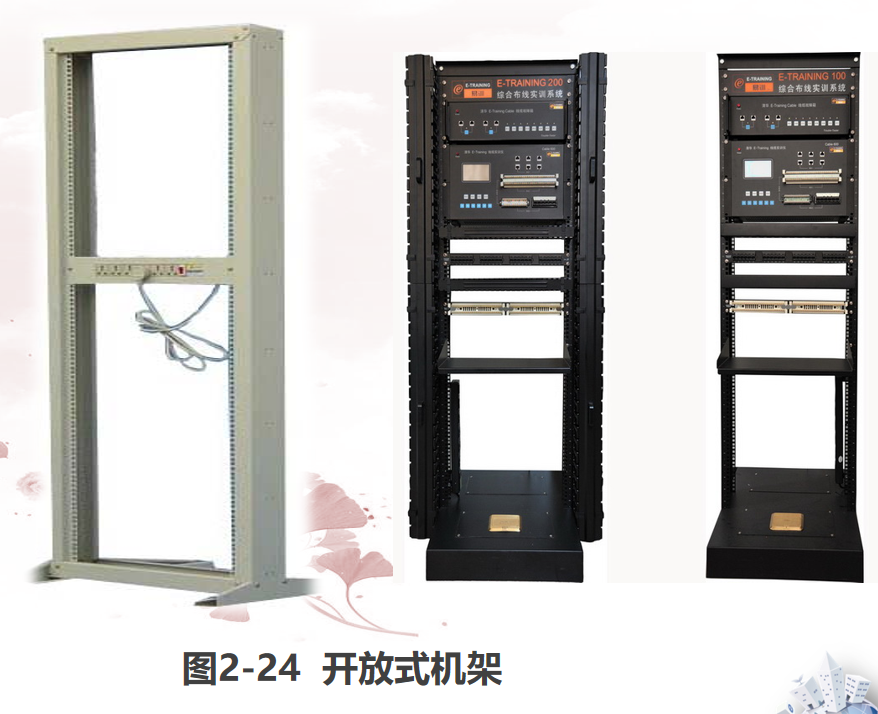

- 机架：开放式结构，价格低、操作方便，适合实验室、实训室，无电磁屏蔽和降噪功能，设备易积灰。
（六）线槽和桥架
- 线槽

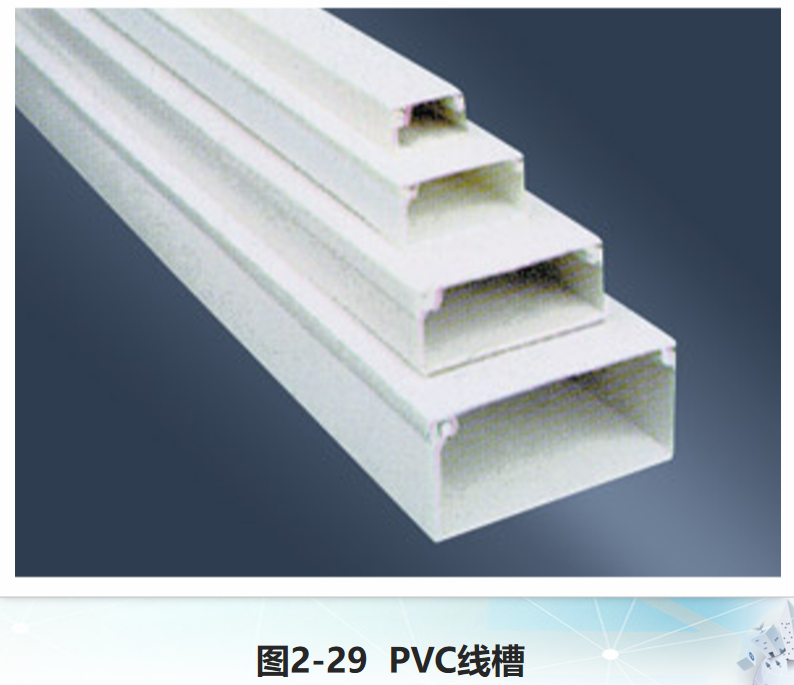

- 类型：PVC 塑料线槽（明敷常用，带盖板，规格多，如 20×12、40×20）、金属线槽。

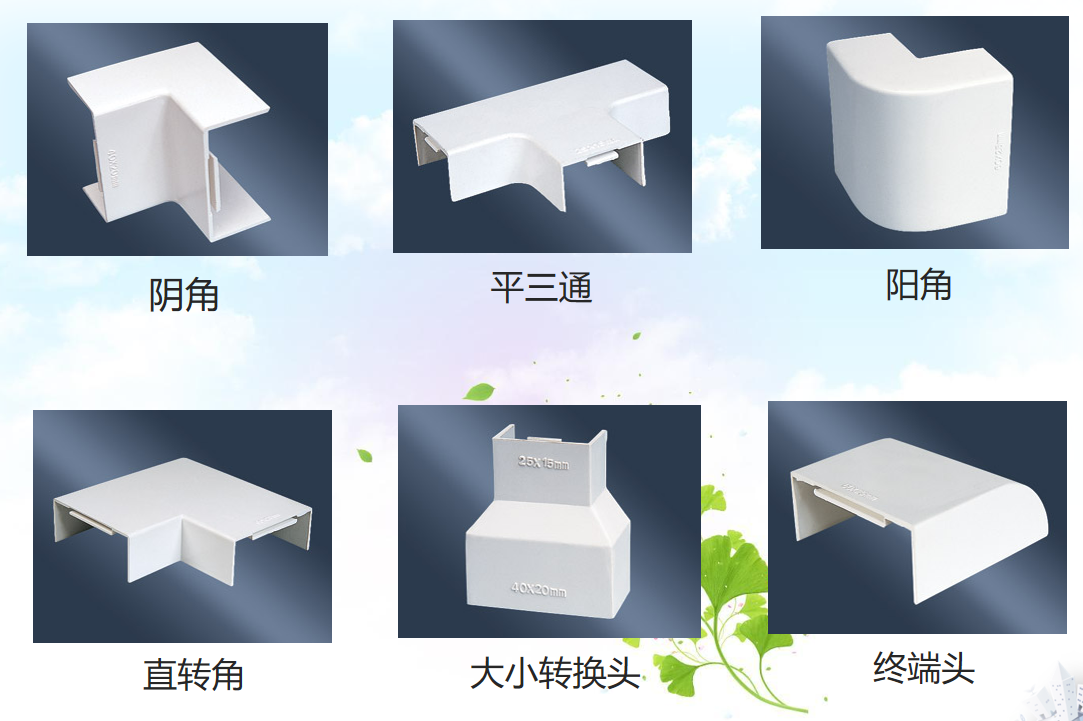

- 连接件：阳角、阴角、直转角、平三通、终端头、大小转换头。

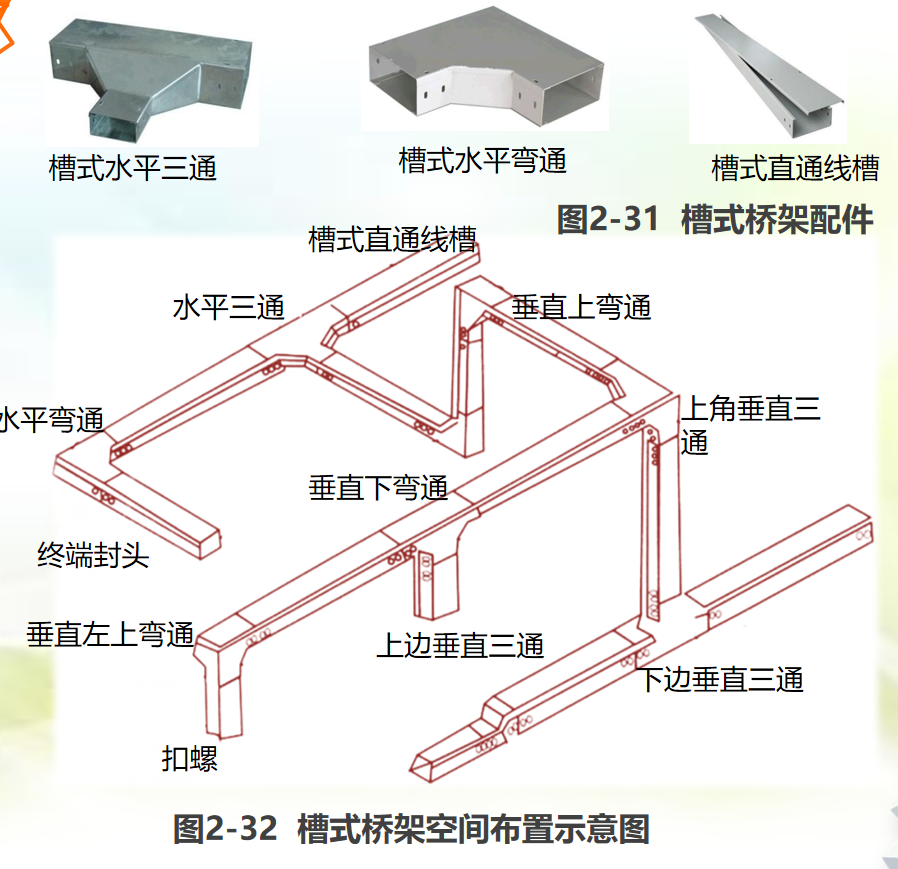

- 桥架：支承、保护电缆的刚性结构，比线槽大、承载力强、跨距大，需支架支撑，可露天安装，分槽式（全封闭，抗干扰，室内外通用）、托盘式（重量轻、散热好，地下层 / 吊顶内）、梯级式（成本低、通风好，用于大直径电缆，地下层 / 竖井）。
（七）线管

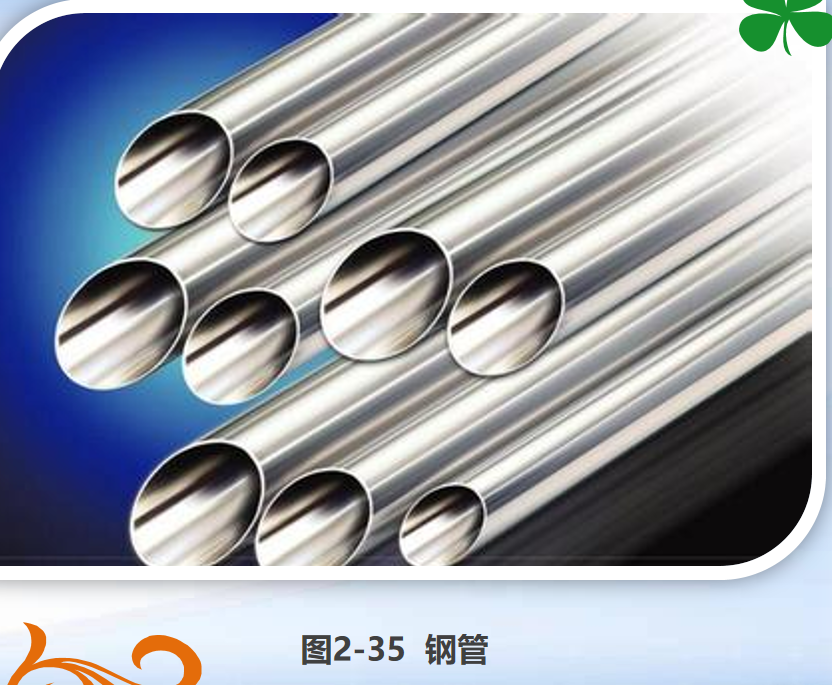

- 钢管：分普通钢管（水压 2.5MPa）、加厚钢管（水压 3MPa）、薄壁钢管（水压 2MPa），厚管用于垂直干线 / 高压地段，薄管用于吊顶暗敷。

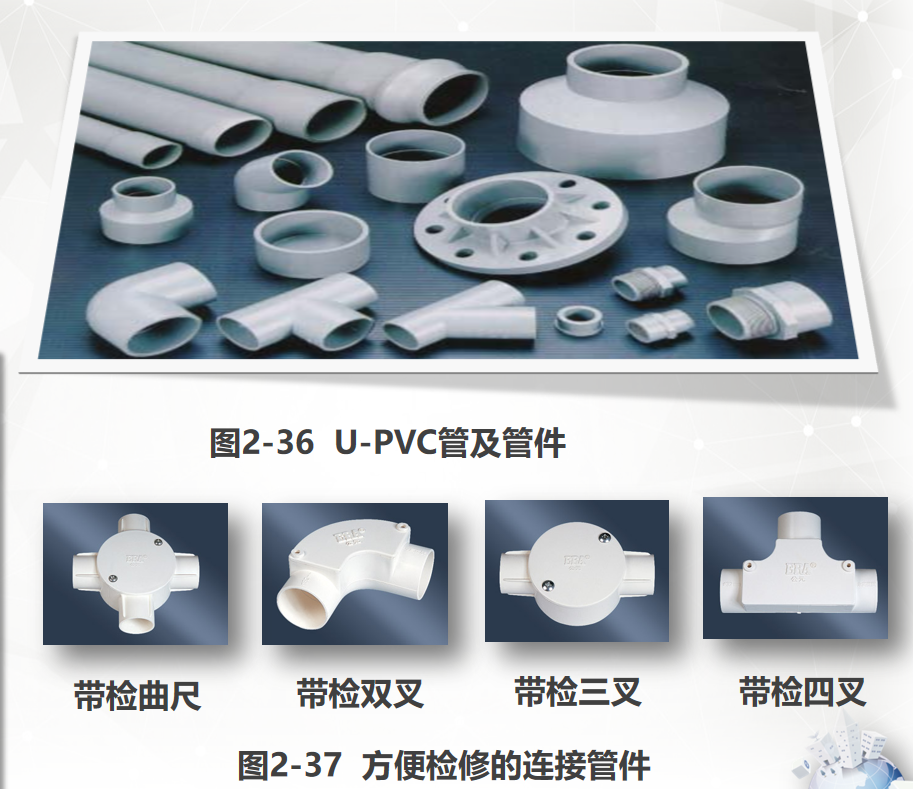

- 塑料管：PVC-U 管（耐腐、绝缘好，应用最广）、HDPE 管、双壁波纹管（刚性大、重量轻、密封好）、子管（软质，保护光纤）、铝塑复合管（导热好、隔磁、屏蔽）、硅芯管（内壁润滑，气吹法布放光缆）、混凝土管（大型通信施工）。
（八）线缆整理器材
- 扎带：尼龙材质，分可松式、插销式、固定式、双扣式，可按颜色或标签区分线缆，固定面板线缆。
- 理线器：分垂直、水平、顶部理线器，减少线缆直角转弯，降低信号损耗和干扰，优化线缆布局。
（九）其他布线器材
- 线缆保护产品：螺旋套管、蛇皮套管、防蜡管、金属边护套（硬质线管无法保护的特殊位置使用）。

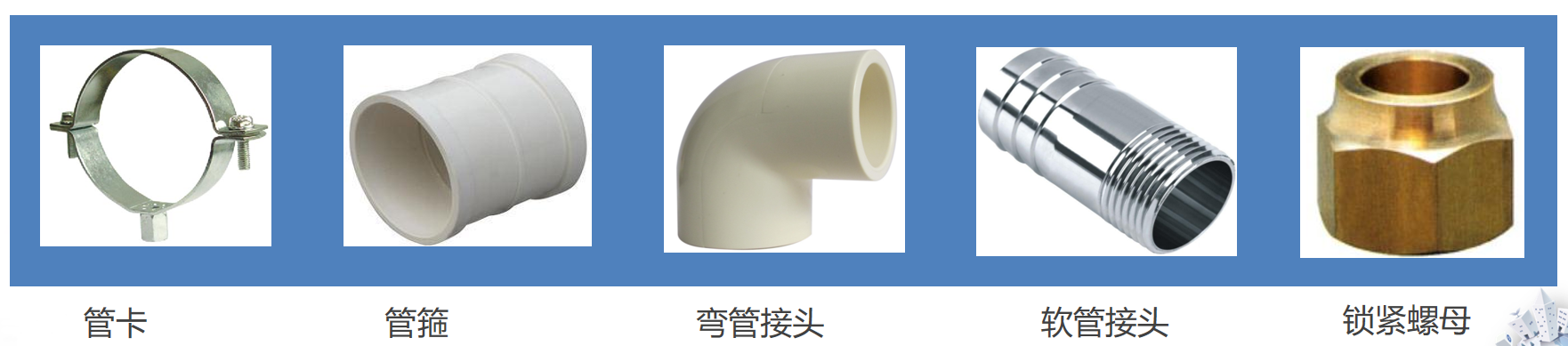

- 线管固定 / 连接部件：管卡（固定线管）、管箍（连接同口径线管）、弯管接头（90° 转弯）、软管接头（连接金属软管与线管 / 设备）、锁紧螺母（紧固箱体 / 安装盒）。
- 线缆固定部件：钢精轧头（固定护套线）、钢钉线卡（固定明敷电线 / 双绞线）。
- 紧固件：水泥钉（钉入混凝土 / 砖墙）、木螺丝（配合塑料膨胀管）、塑料膨胀管（固定面板 / 线槽）、钢制膨胀螺栓（固定桥架 / 壁挂机柜）。
三、综合布线工具
（一）管槽安装工具
- 基础工具：电工工具箱（含钢丝钳、尖嘴钳、剥线钳、螺丝批、测电笔、电工刀、卷尺等）、线盘（长距离接电）。

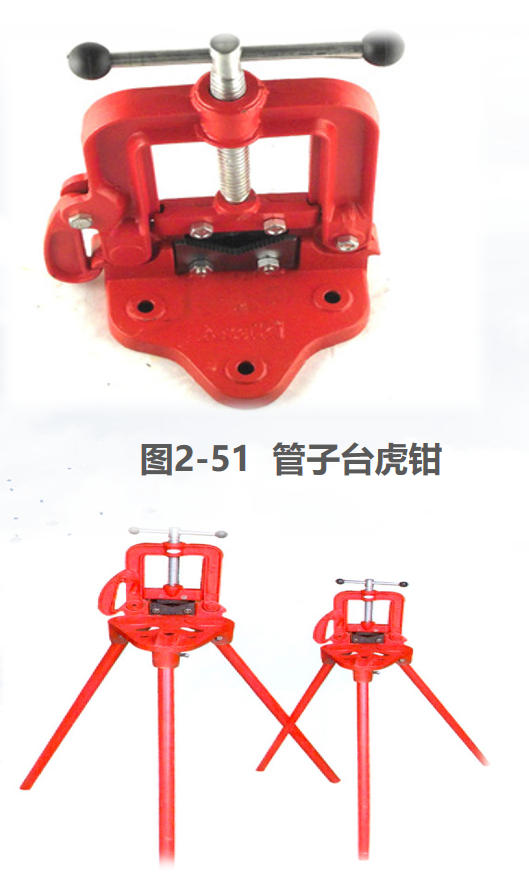

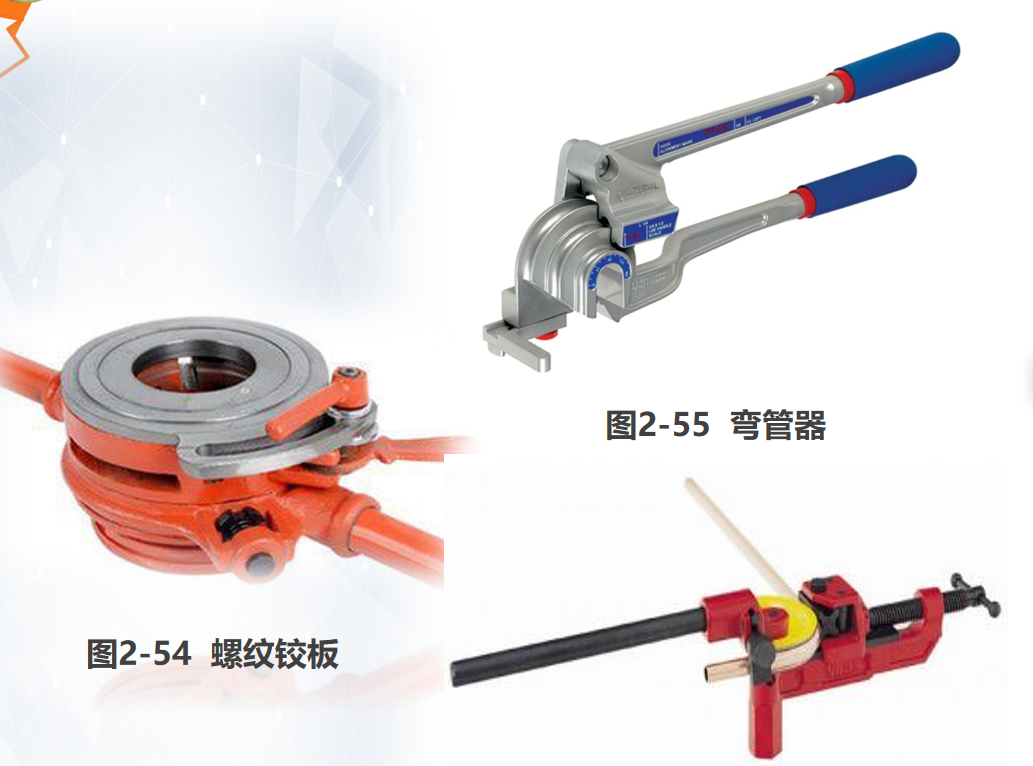

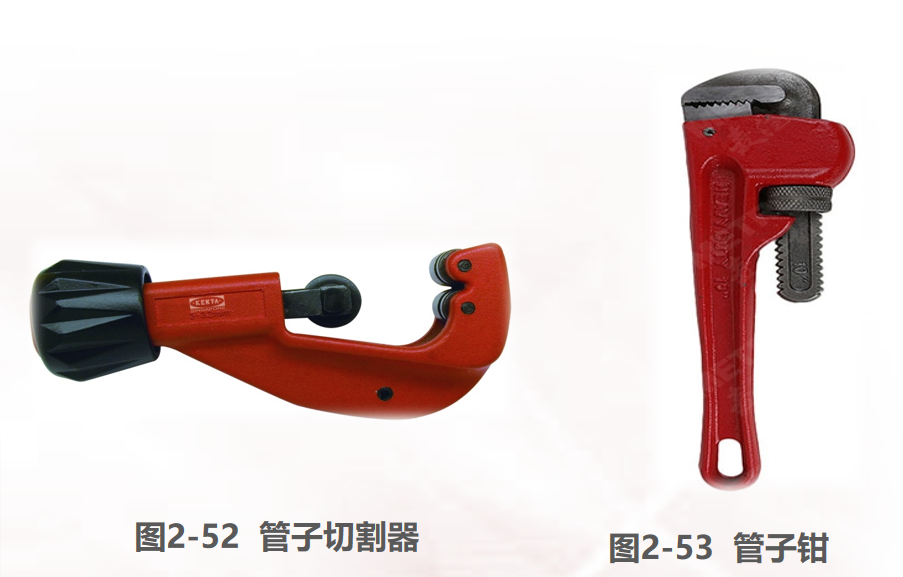

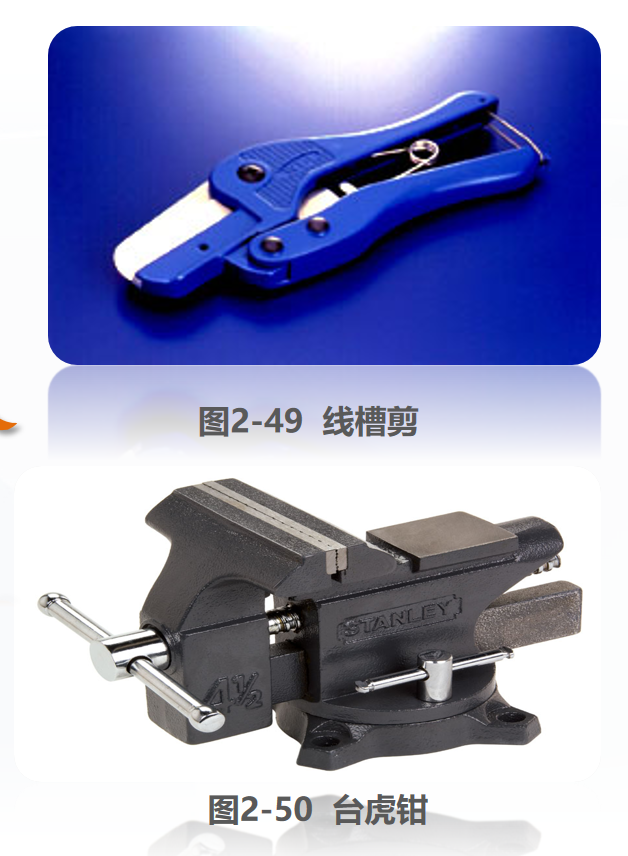

- 五金工具：线槽剪（PVC 线槽专用）、台虎钳（夹持工件）、梯子（直梯 / 人字梯，登高作业）、管子台虎钳（夹持管形材料）、管子切割器（切割钢管 / PVC 管）、管子钳（装卸管箍 / 锁紧螺母）、螺纹铰板（铰制钢管外螺纹）、弯管器（弯曲线管）。

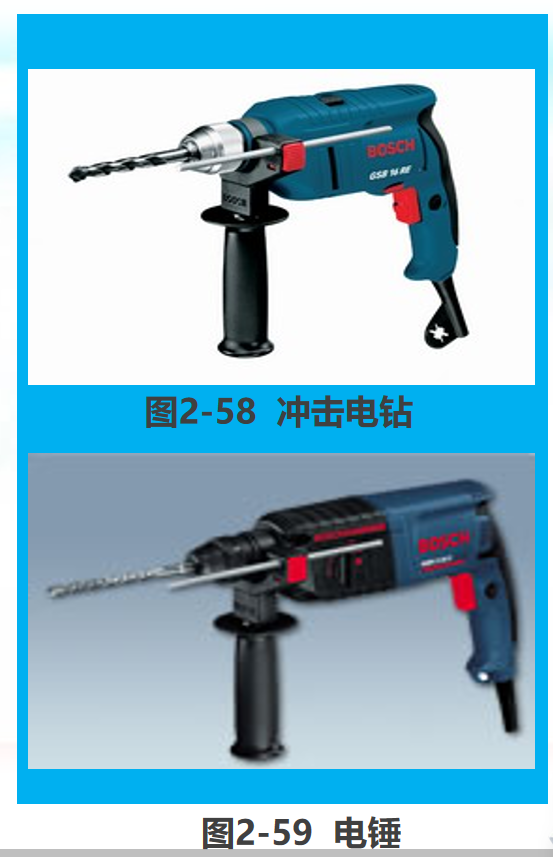

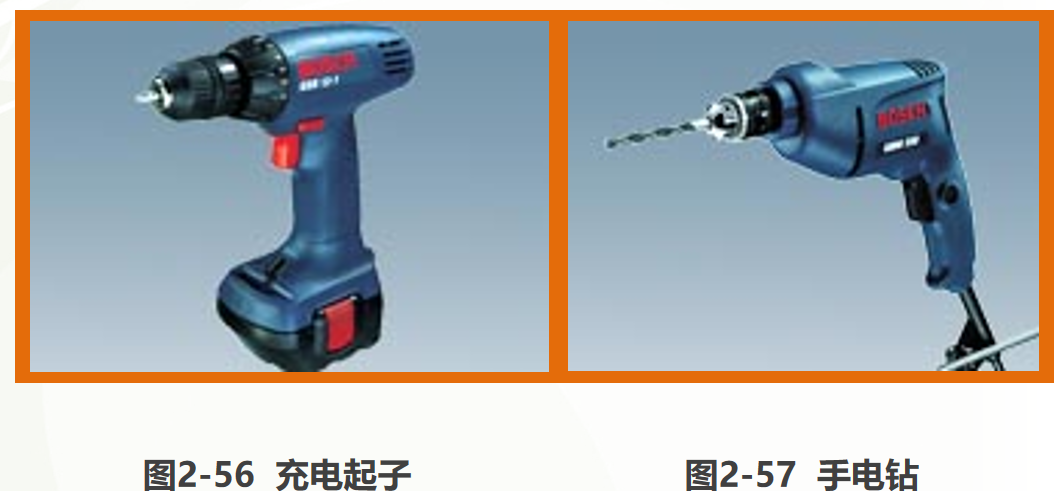

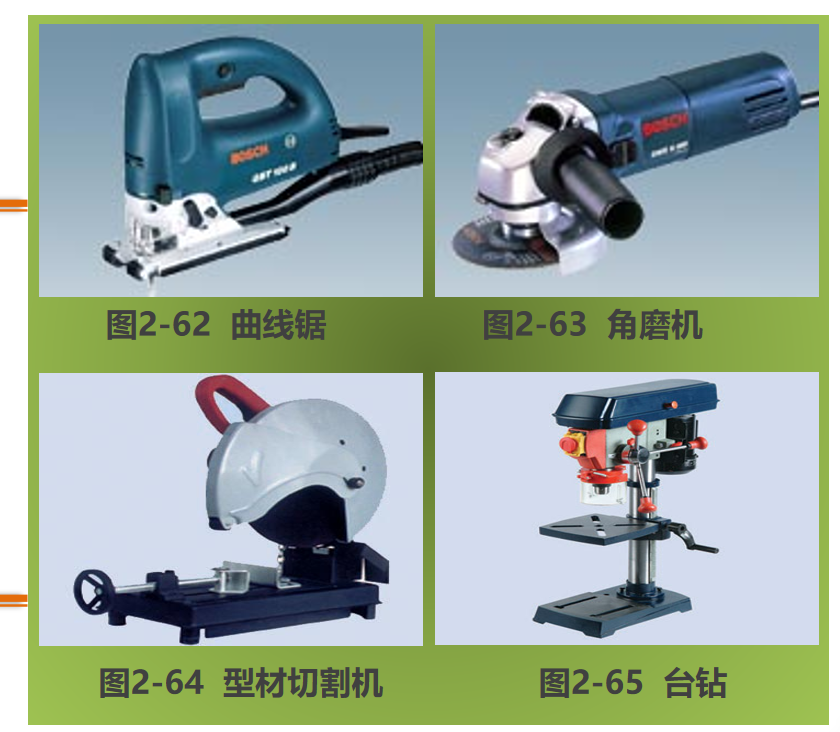

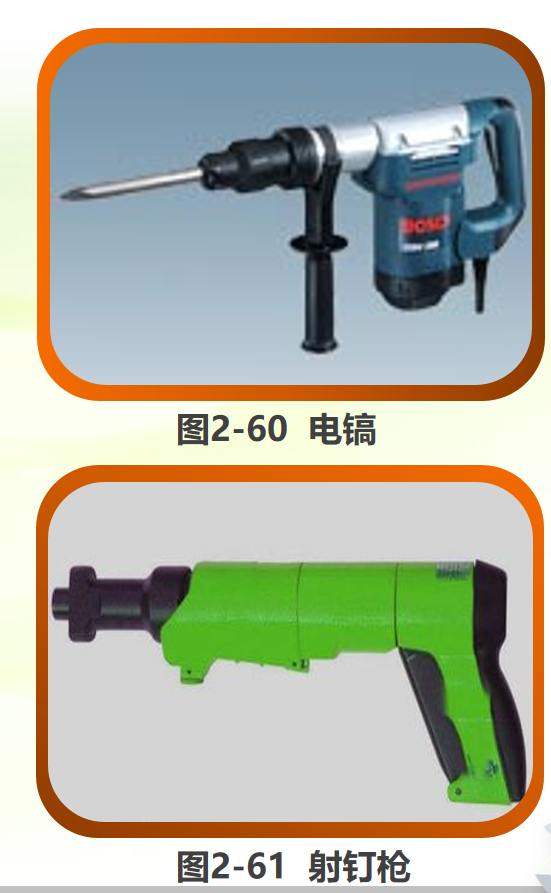

- 电动工具：充电起子（螺丝刀 + 电钻）、手电钻（木材 / 金属 / 塑料钻孔）、冲击电钻（混凝土 / 砖石钻孔，可切换纯转动模式）、电锤（脆性材料钻孔 / 开槽）、电镐（混凝土铲凿）、射钉枪（固定卡子 / 线槽 / 机柜）、曲线锯（锯割直线 / 曲线切口）、角磨机（磨平切割毛边）、型材切割机（切割角铁 / 管材）、台钻（钻孔连接桥架）。
（二）线缆敷设工具

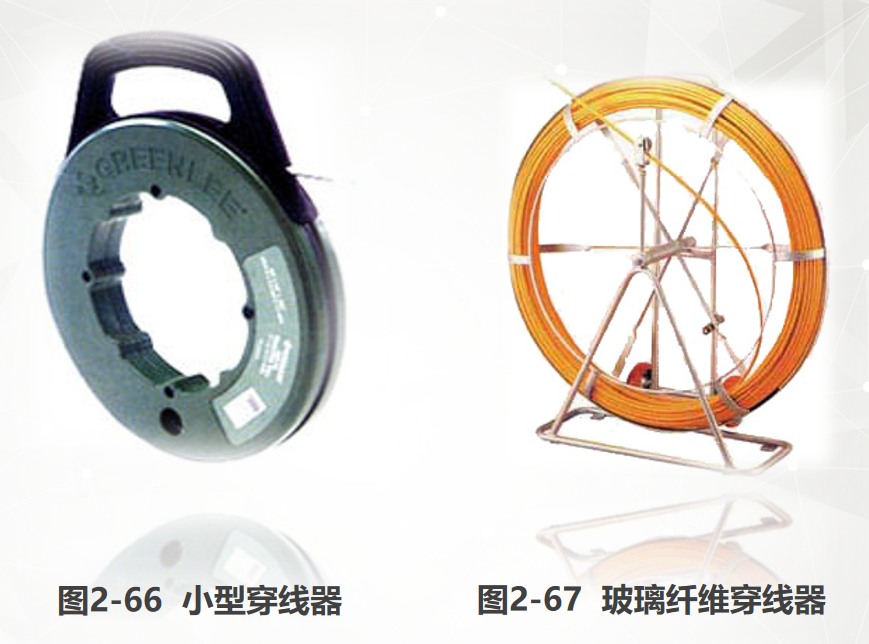

- 穿线器：小型穿线器（短管道）、玻璃纤维穿线器（长管道 / 多弯头），牵引线缆。

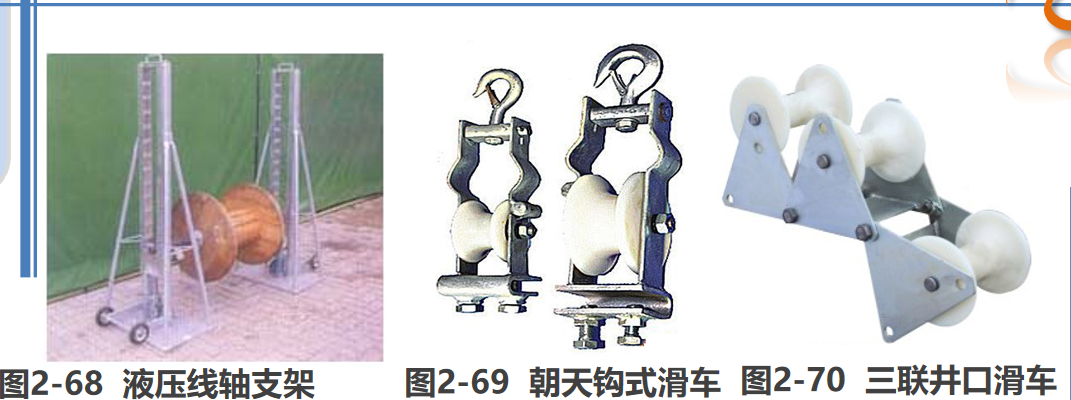

- 线轴支架：架设大对数电缆 / 光缆卷轴，方便放线。
- 滑车：朝天钩式 / 三联井口滑车，保护线缆垂放时平滑放线。

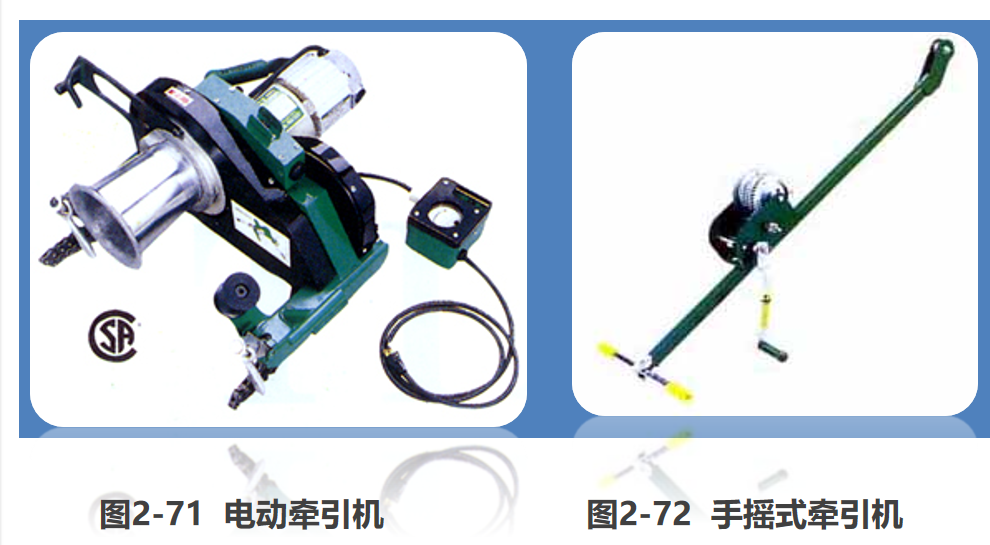

- 牵引机：手摇式（低楼层 / 轻线缆）、电动式（高楼层 / 多重线缆，可调整牵引力和速度，有过载保护）。
（三）线缆端接工具
- 双绞线端接工具
- 剥线钳：可调刀片深度，安全剥除双绞线外护套，不伤及绝缘层。

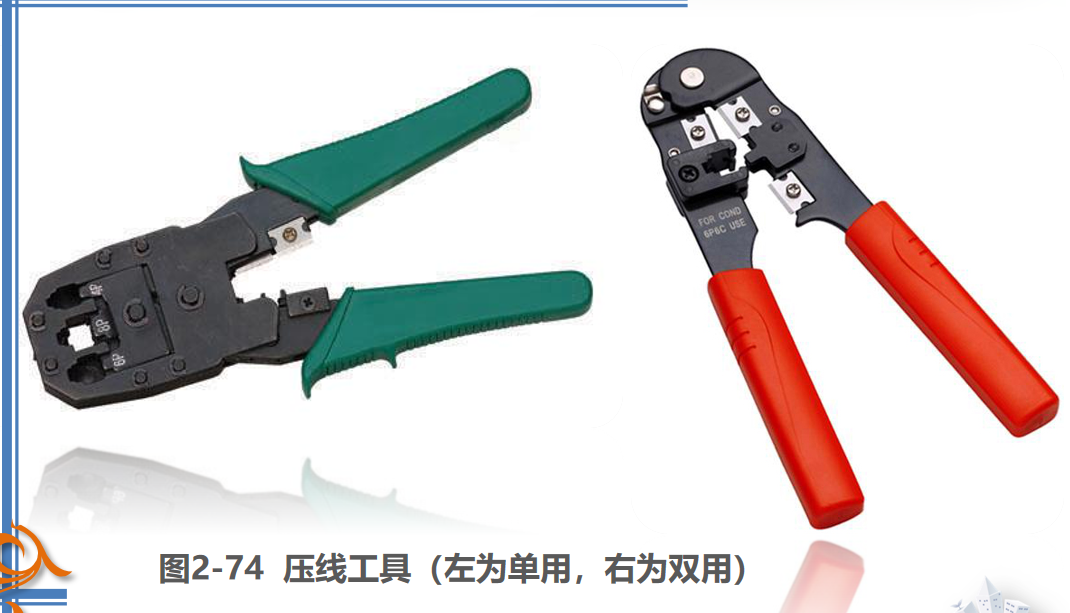

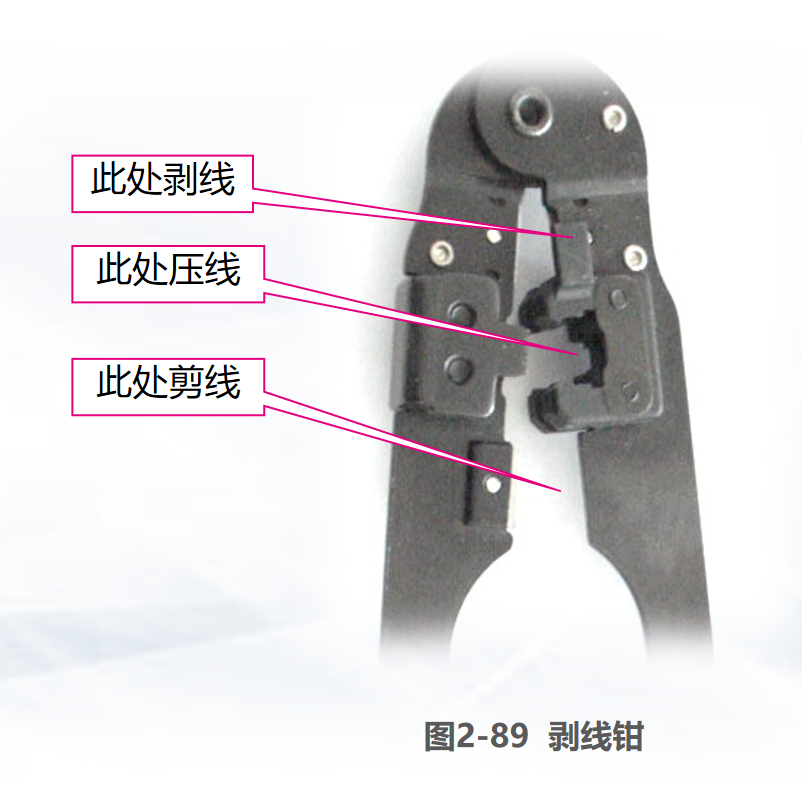

- 压线工具：压接 RJ45/RJ11 插头，含切、剥、压功能，有单用和双用型号。

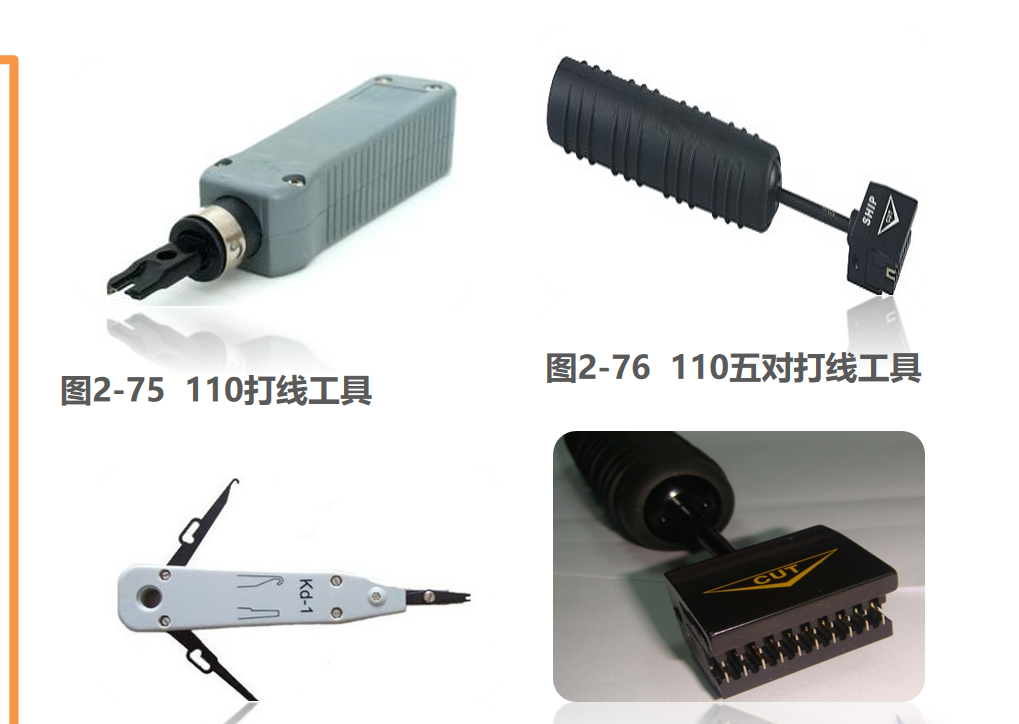

- 110 打线工具：单对 / 五对，将双绞线压接到信息模块 / 配线架（IDC 连接器），有 "CUT" 标识区分打线方向。

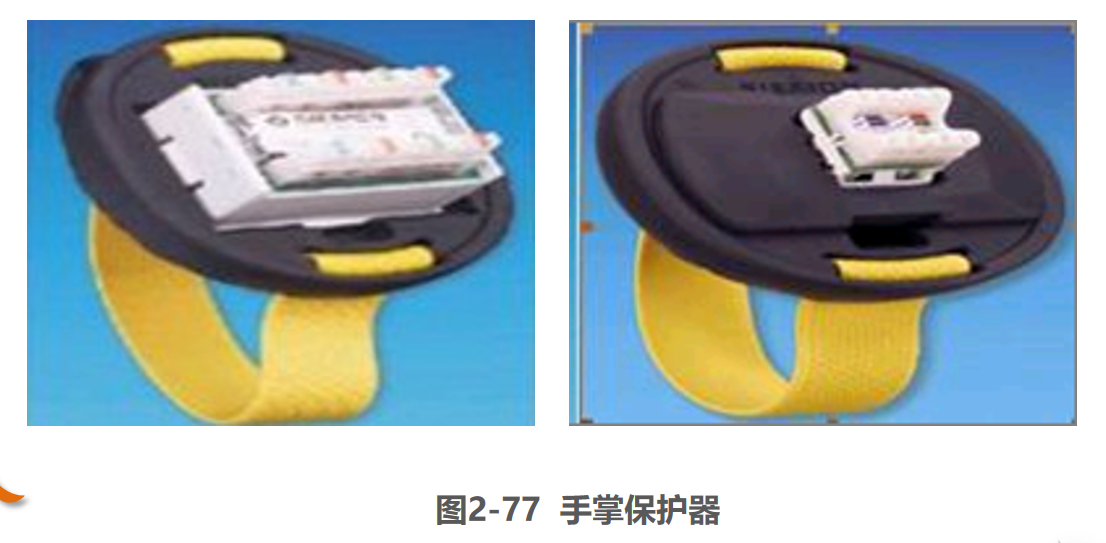

- 手掌保护器：嵌套信息模块，方便压接并保护手部。
- 光纤端接工具

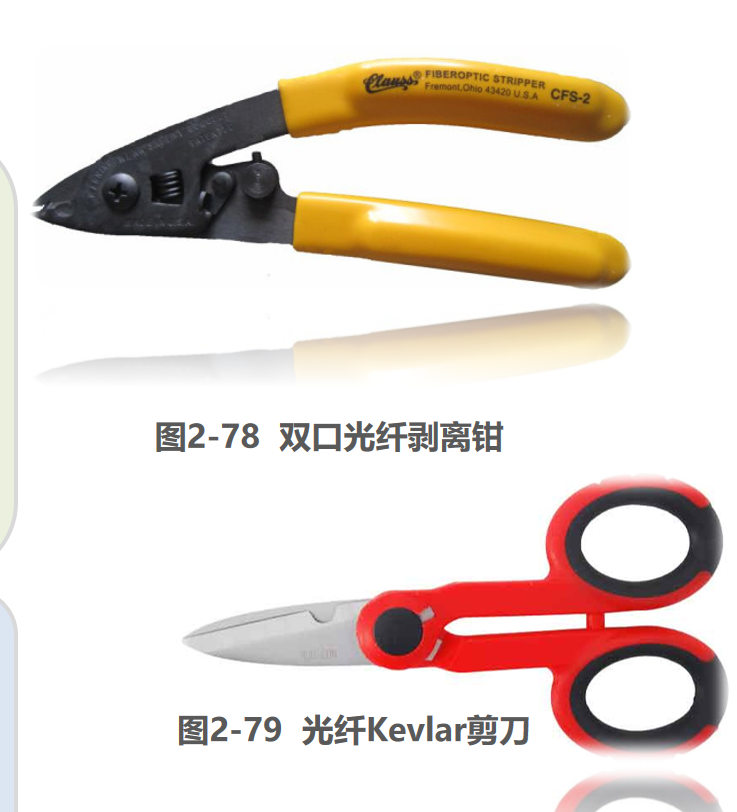

- 光纤剥离钳：双口型可剥离 250μm/500μm 涂覆层、900μm 缓冲层、3mm 尾纤外护层。
- 光纤剪刀：修剪光纤凯弗拉线（Kevlar），不可剪光纤内芯。

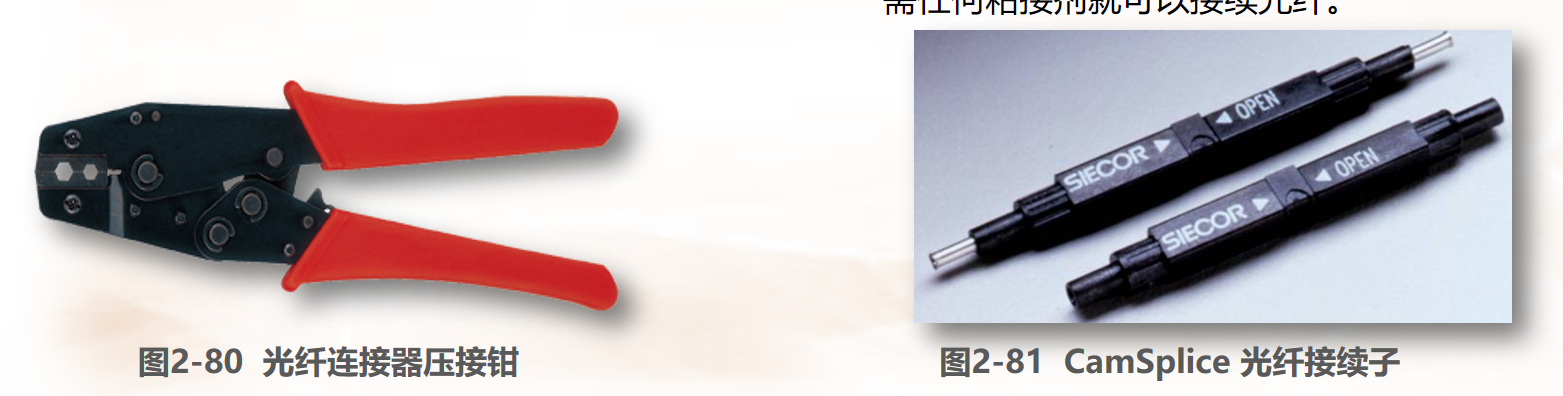

- 光纤连接器压接钳：压接 FC/SC/ST 光纤连接器。
- 光纤接续子：无需粘接剂，接续多模 / 单模光纤（如 CamSplice 型）。

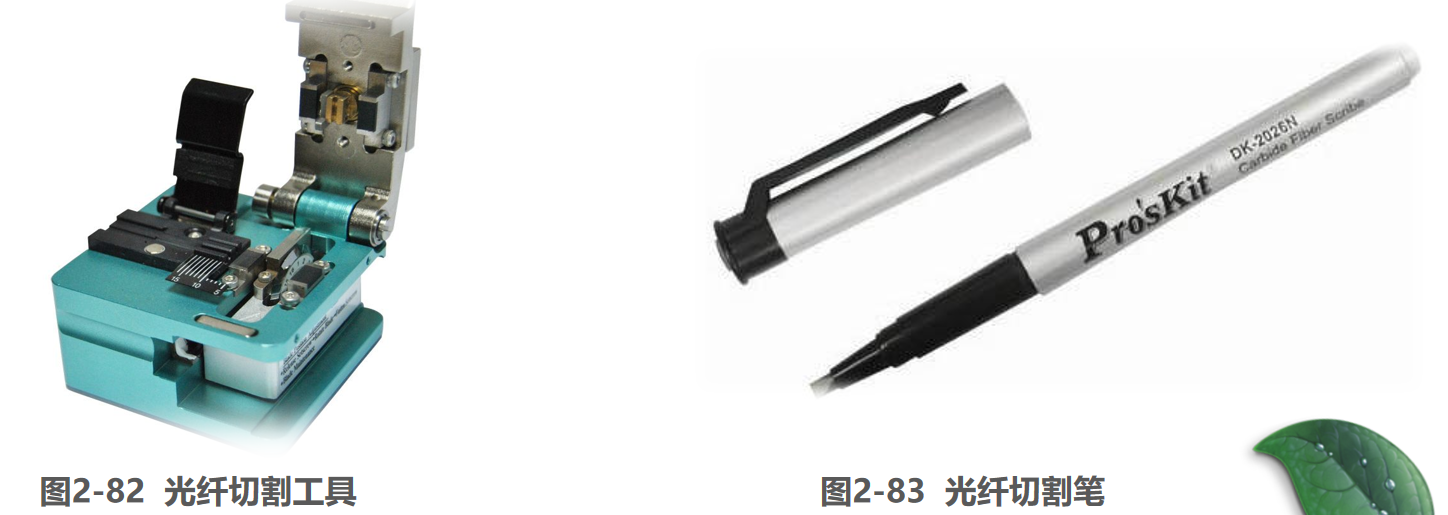

- 光纤切割工具：通用切割工具（精密切割）、切割笔（简易切割）。

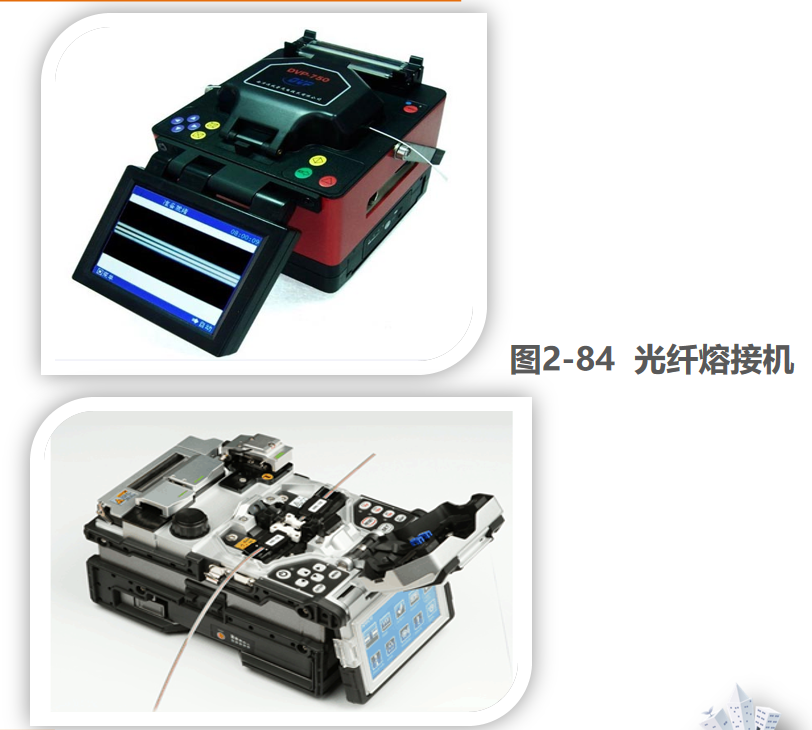

- 光纤熔接机：全自动熔接，双摄像头观察，X/Y 轴同步对齐，防风设计，可自动识别光纤类型、选择熔接程序，推算接续损耗。
（四）验收测试工具
- 验证测试仪：施工中边做边测，验证通断、线序、长度。

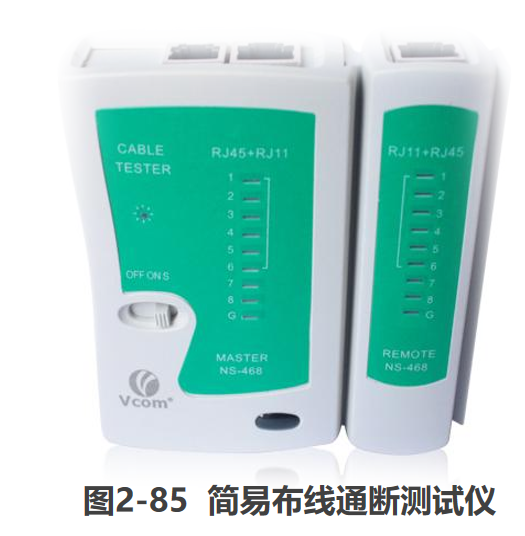

- 简易电缆通断测试仪：主机 + 远端机，判断 8 芯线通断，无法定位故障。

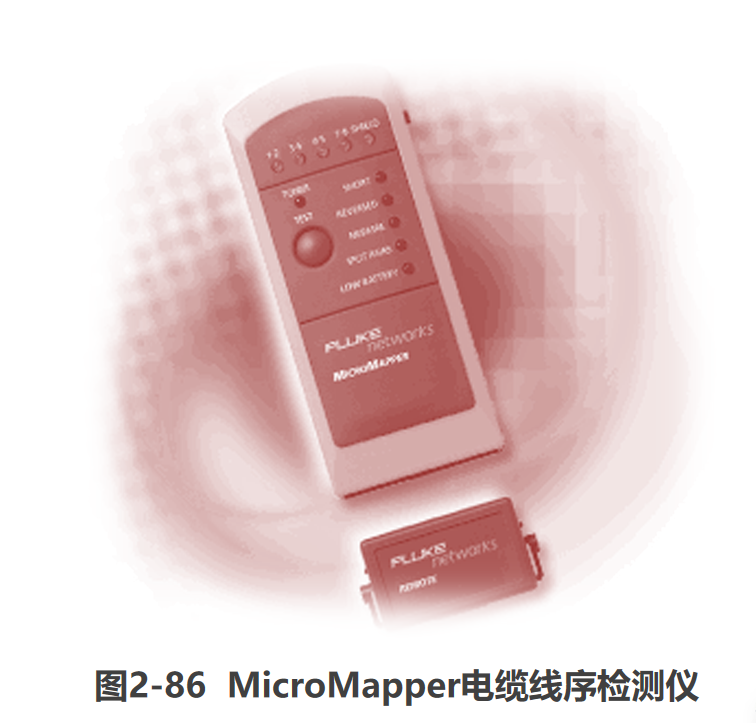

- MicroMapper（电缆线序检测仪）：检测开路、短路、跨接、反接、串绕，配合音频探头追踪线缆。

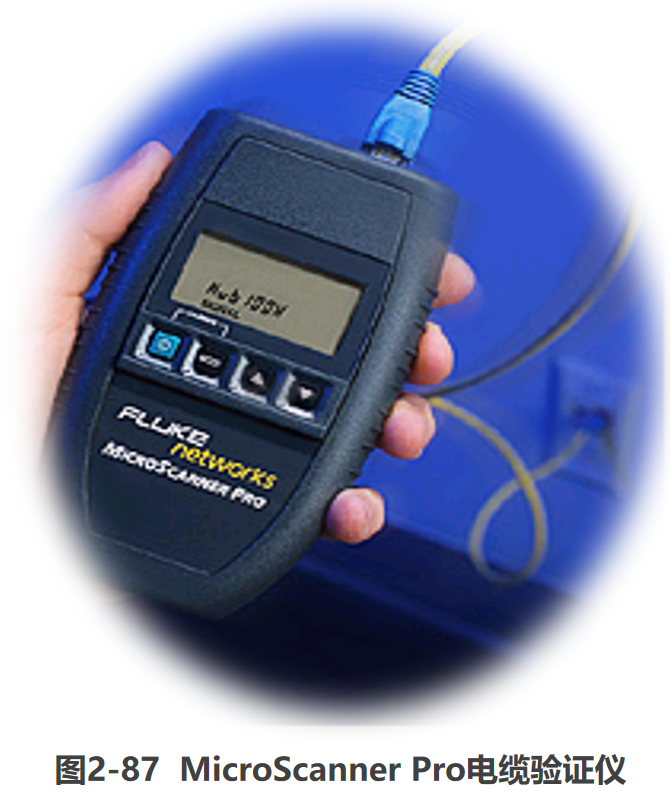

- MicroScanner Pro（电缆验证仪）：测试双绞线 / 同轴电缆，定位故障位置，产生 4 种音调追踪线缆。
- FLUKE620：单端测试，无需远端单元，可测通断、距离、串绕。
- 认证测试仪：测试电气性能（衰减、串扰等），出具验收报告（课件未详细介绍，补充核心功能）。
四、端接 RJ-45 水晶头及制作跳线实训
（一）实训目的
- 掌握 RJ45 水晶头和网络跳线的制作方法与技巧。
- 熟悉网线色谱、剥线方法、预留长度和线序。
- 掌握跳线测试方法。
- 熟练使用压接常用工具。
（二）实训要求
- 制作 6 根 0.5m 网络跳线，压接 12 个 RJ45 水晶头。
- 剥线、线序、理线、压接方法正确。
- 2 人一组，2 课时完成。
（三）实训材料和工具
3m 网线 1 根、RJ45 水晶头 12 个、剥线钳 1 把、压线钳 1 把、钢卷尺 1 个、网线验证测试仪 1 个。
（四）实训步骤

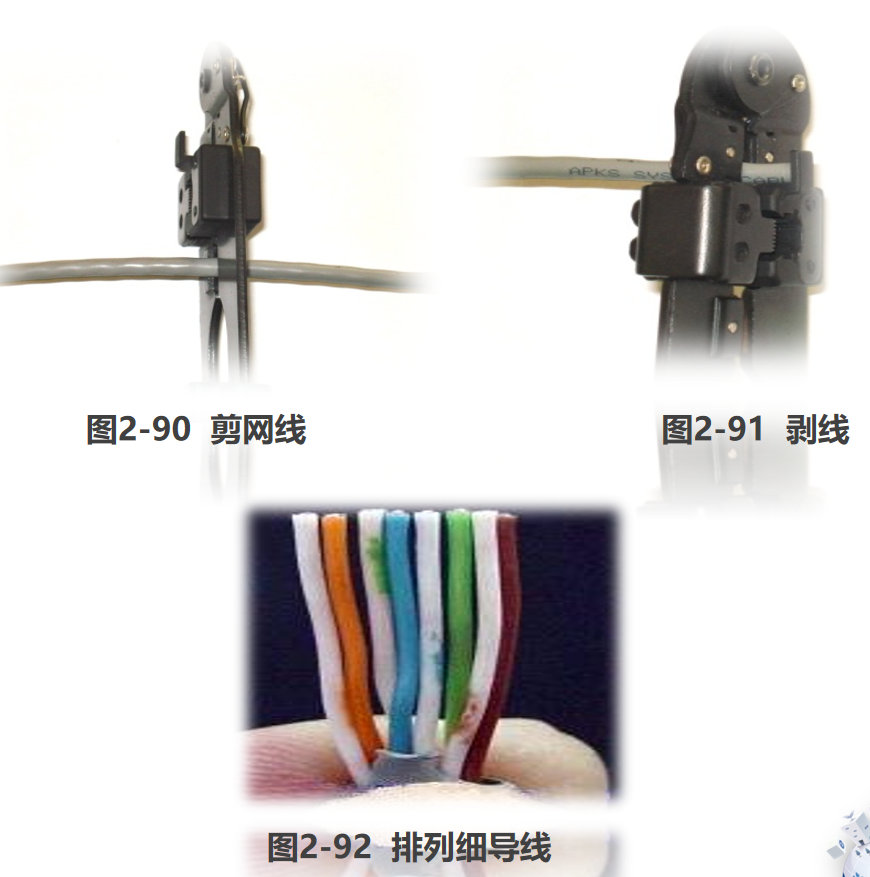

- 量取 0.5m 网线，用压线钳剪断。
- 剥去约 30mm 外护套（用压线钳或剥线钳，避免伤及芯线绝缘层）。
- 拆开 4 对线，按 EIA/TIA568B（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）或 568A（绿白、绿、橙白、蓝、蓝白、橙、棕白、棕）排序，理顺拉直。

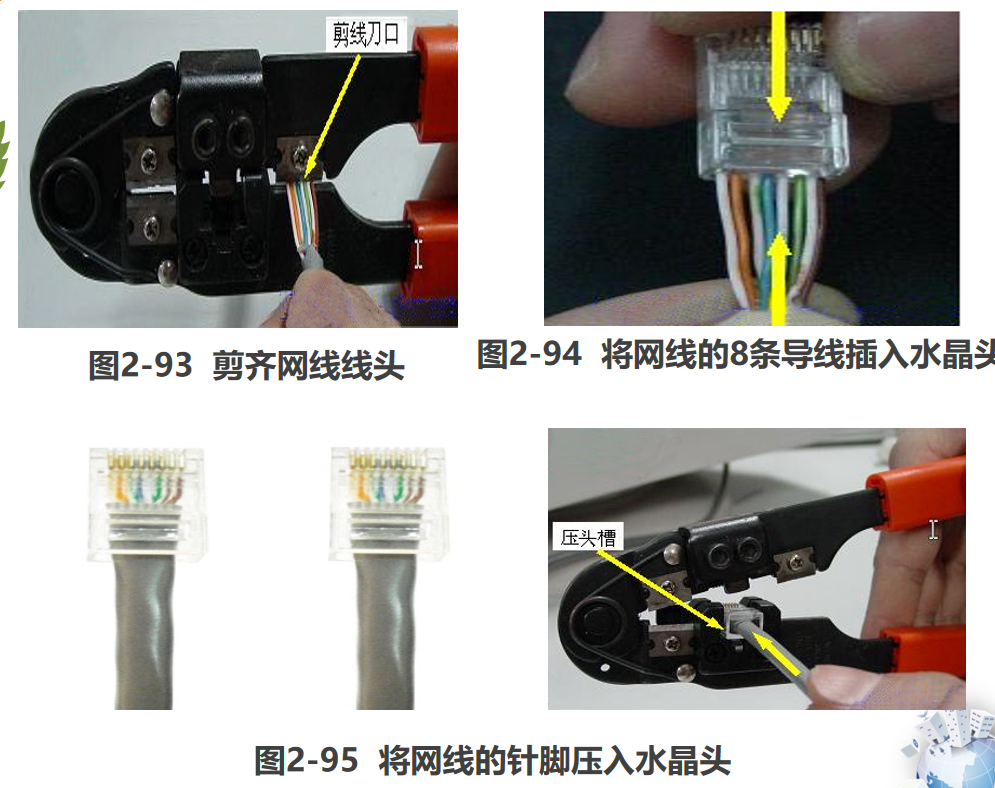

- 剪齐线头，预留 14mm 长度。
- 将 8 根芯线插入水晶头线槽（弹片朝下），顶至线槽顶端。
- 检查线序无误后，将水晶头放入压线钳夹槽，用力压接，使针脚完全压入。
- 按相同方法制作另一端水晶头，完成跳线。
- 测试：将跳线两端插入测试仪，观察指示灯闪烁顺序，指示灯全亮且顺序一致为合格；不亮或顺序错误需重新制作。
（五）实训报告要求
- 写出网线 8 芯色谱和 EIA/TIA568B 端接线顺序。
- 阐述 RJ45 水晶头端接原理。
- 总结跳线制作方法和注意事项。
五、补充知识点
（一）传输介质选型技巧
- 短距离（≤100m）网络布线：优先选超 5 类 / 6 类 UTP，成本低、施工便捷；强干扰环境（工业厂房）选 STP 或光纤。
- 垂直干线 / 建筑群互联：距离≤500m 选多模光缆；距离＞500m 选单模光缆，传输容量大、损耗低。
- 语音传输：水平 / 垂直干线均选 3 类大对数电缆，性价比高。
（二）工具使用安全规范
- 电动工具：使用前检查电源线、插头，佩戴绝缘手套；冲击电钻 / 电锤钻孔时避免用力过猛，防止钻头断裂。
- 光纤工具：光纤切割后产生的碎末易扎伤皮肤 / 眼睛，需戴手套和防护眼镜，碎末用专用容器收集。
- 登高工具：梯子底部绑防滑材料，人字梯需绑安全绳，禁止站在梯子顶端 2 级作业。
- 射钉枪：仅用于指定基体（钢板 / 混凝土 / 砖墙），避免对空发射，佩戴护目镜。
（三）常见故障排查
- 跳线测试通断异常：芯线未插到底、压线不充分（重新压接）；线序错误（按标准重新排序）；外护套未剥干净，影响芯线插入（重新剥线）。
- 双绞线传输速率低：使用劣质线缆 / 水晶头（更换合格产品）；布线时过度弯曲 / 拉伸（弯曲半径≥8 倍线缆直径）；近端串扰不达标（检查端接质量，重新打线）。
- 光纤熔接损耗过大：端面不平整（重新切割）；轴心错位 / 倾斜（调整熔接机对齐）；端面污染（用酒精清洁裸纤）；熔接机电极老化（更换电极）。
（四）关键术语补充
- IDC（绝缘置换连接器）：信息模块 / 配线架内的 V 型豁口刀片，压接时割开芯线绝缘层，与导体接触。
- 色散：光纤中光信号脉冲展宽的现象，多模光纤主要是模间色散，单模光纤主要是材料色散和波导色散。
- 凯弗拉线（Kevlar）：光纤光缆中的加强材料，耐高温、抗拉，需用专用剪刀修剪。
（五）器材选型注意事项
- 机柜选择：按设备数量确定高度（1U 对应 1 台标准设备），按设备重量选材质（重型设备选冷轧钢板机柜），预留通风和扩容空间。
- 线槽 / 桥架选型：按线缆数量确定规格，线缆填充率≤40%；室外 / 潮湿环境选金属线槽 / 桥架，做好防腐处理。
- 水晶头选型：选与线缆类别匹配的产品（6 类线缆配 6 类水晶头），优先选镀金触点，接触电阻小、抗氧化。
