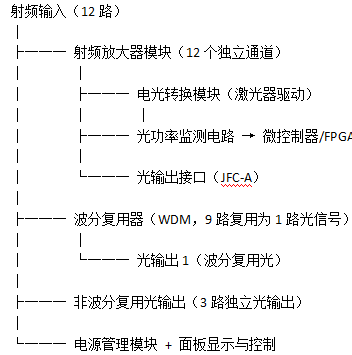

一、系统整体结构框图
二、模块细化说明
- 射频输入与放大模块
· 12路 SMA-KFK-4 接口
· 每路接一个射频放大器（增益 ≥15dB，输出 P-1 ≥17dBm）
· 输入匹配与滤波网络（100MHz--18GHz）
· 相位一致性设计：同轴线等长布线
- 电光转换模块
· 每路接一个激光器发射模块（波长见"波分性能指标表"）
· 激光器输出光功率 ≥9dBm
· 光功率监测电路（ADC + 微控制器）
· 光接口：JFC-A（带防尘盖）
- 波分复用与解波分模块
· 波分复用器（9通道，波长1271.855--1331nm）
· 光损耗 ≤2dB
· 解波分端：WDM 分光 → 光电探测器（PD）→ 射频输出
- 控制与显示模块
· 微控制器/FPGA 负责：
· 读取12路光功率值（精度 ±2dB）
· 控制电源开关与指示灯
· 通过以太网接口（J599）调试
· 面板显示：
· 光功率值
· 电源状态（绿灯亮表示通电）
- 电源模块
· 输入电源 → 稳压电路 → 各模块供电
· 面板电源开关控制
· 指示灯电路
绘制说明
- 信号流向
· 射频输入 → 放大 → 电光转换 → 波分复用/直通 → 光输出
· 解波分作为可选模块，用于将波分复用光信号还原为9路射频信号
- 波长分配
· 通道1-9：用于波分复用（1271.855--1331nm）
· 通道10-12：用于3路非波分复用光输出（1271nm, 1271nm, 1294nm）
- 关键性能指标
· 射频范围：100MHz--18GHz
· 放大器增益：≥15dB
· 激光器输出光功率：≥9dBm
· 波分复用损耗：≤2dB
· 相位稳定性：±5°（常温1小时）
- 接口说明
射频输入：12× SMA-KFK-4
· 光输出：4× JFC-A（1路波分复用 + 3路非波分复用）
· 调试接口：J599（以太网）
· 面板显示：12路光功率值（±2dB精度）
