英集芯IP5330是一款应用于移动电源、充电宝、补水仪、暖手宝等便携设备充电方案的移动电源管理芯片。支持3A同步升压转换充放电，内置电源路径管理，可定制边充边放功能。集成Type-C DRP协议，支持单口输入输出，兼容主流快充标准。DCP智能识别，自动匹配设备充电需求。内置功率MOS和数码管驱动电路，仅需2.2µH单电感实现充放电，减少外围器件需求，缩小整体方案尺寸，降低BOM成本。可根据用户需求调整充电电流、输出电压、电量显示方式等参数灵活定制方案。采用QFN28封装，尺寸小巧，便于集成。
一、核心功能：高效充放电与智能管理
1、同步升压与充电技术
IP5330支持3A同步升压输出，效率可达93%，能够为手机、平板等设备提供稳定的充电支持。其3A同步开关充电功能，充电效率为92%，兼容4.2V、4.3V、4.35V及4.4V锂电池，可满足不同电池类型的充电需求。内置电源路径管理技术，支持边充边放功能，使设备在充电的同时也能为其他设备供电，提升了使用的灵活性。
2、多协议兼容性
IP5330集成了TYPE-C DRP协议，支持PD2.0/3.0、QC2.0/3.0、FCP、AFC、SCP等主流快充协议，能够适配华为、小米、苹果、三星等品牌设备的快充需求。此外，该芯片还可兼容较新的快充标准，如PD3.1、UFCS等，有助于延长产品的应用周期。
3、电量测量与显示
内置14bit ADC与库仑计算法，IP5330能够精确测量电池电压、电流及电量，支持数码管显示和1A/2A输出口识别，电量显示精度为±1%。用户可通过数码管显示实时了解设备的剩余电量。
二、外围电路简化：单电感设计
传统电源管理方案通常需要多个电感来实现降压与升压功能，这会增加外围电路的复杂度。IP5330通过单电感设计，仅需1μH电感即可实现降压与升压功能，有助于简化外围电路。同时，芯片集成功率MOS管，减少了外围元器件数量。
三、安全保障：多重保护机制
在实现高效与集成的同时，IP5330提供了多种安全防护措施。其内置过压、过流、短路保护功能，输入耐压为16V。电池保护方面，支持过充、过放、过流放电保护，并结合NTC温度检测功能，可实时监控电池温度。整机过温保护机制在芯片温度超过设定值时自动断电，有助于防止高温影响。在休眠模式下，空载静态电流低于150μA。
四、应用场景

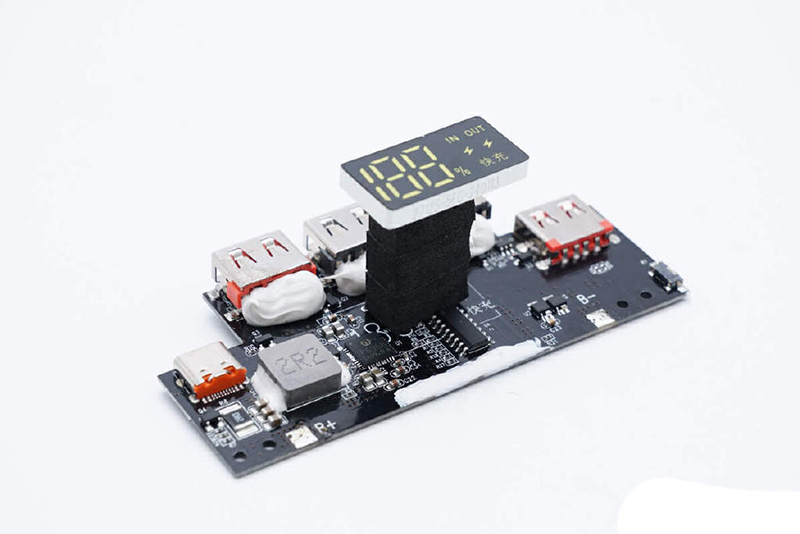

IP5330适用于多个领域的电源管理需求。在移动电源/充电宝应用中，支持5000mAh至20000mAh容量电池，适配单口/双口输出，数码管显示电量精度为±1%，并可通过外部PIN自定义电芯初始容量。在无线充电宝、立式无线充等场景中，其边充边放功能可优先为设备供电。
针对TWS耳机充电仓、智能手环等小型设备，IP5330的1.2A充电电流与1.0A放电能力适合低功耗场景，同时支持按键唤醒、LED照明驱动等功能。在暖手宝、补水仪等需要较高集成度与较低功耗的场景中，IP5330的单芯片方案可替代传统分立器件。
五、行业价值
IP5330的应用，有助于应对传统电源管理方案中存在的成本、效率与兼容性等方面的挑战。英集芯提供从芯片选型到PCB布局的技术支持，客户可根据需求调整充电电流、输出电压等参数。IP5330还可与英集芯其他快充协议芯片协同工作，构建完整的快充解决方案。
