AiP33620是2线串口、共阴极、8段×8位恒流LED驱动芯片，专为单色调光或RGB全彩点阵设计。系列型号覆盖三种封装：
| 产品料号 | 封装 | 成型方式 | 盘/管数量 | 关键尺寸 | 备注 |
|---|---|---|---|---|---|
| AiP33620SA20.TB | SOP20 | 管装 | 35 管/盒 (2.8 k) | 12.8×7.5 mm / 1.27 mm | 手工焊接友好 |
| AiP33620SA20.TR | SOP20 | 编带 | 2 k/盘 | 同上 | 标准SMT |
| AiP33620VB20.TB | SSOP20 | 管装 | 50 管/盒 (10 k) | 8.7×3.9 mm / 0.635 mm | 高密贴片 |
| AiP33620VB20.TR | SSOP20 | 编带 | 4 k/盘 | 同上 | 高密贴片 |
| AiP33620QA20.TR | QFN20 | 编带 | 6 k/盘 | 3.0×3.0 mm / 0.4 mm | 极致小型化 |
所有型号功能完全一致，仅封装与包装形式不同，可按PCB面积、散热及焊接工艺自由选型。

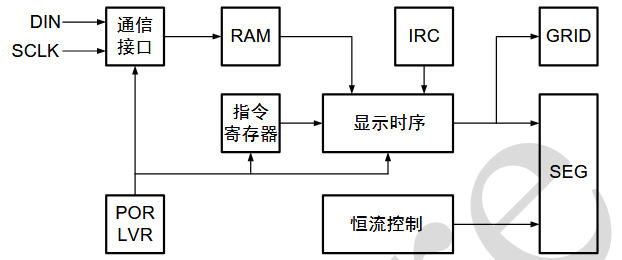

功能框图
-
内置RC（±5%），省掉外部时钟；
-
Grid扫描间隔、占空比、恒流值全部寄存器可调；
-
256级PWM + 32级整体恒流，亮度调节平滑无台阶；
-
消隐电路杜绝拖影，适合高速相机拍摄。

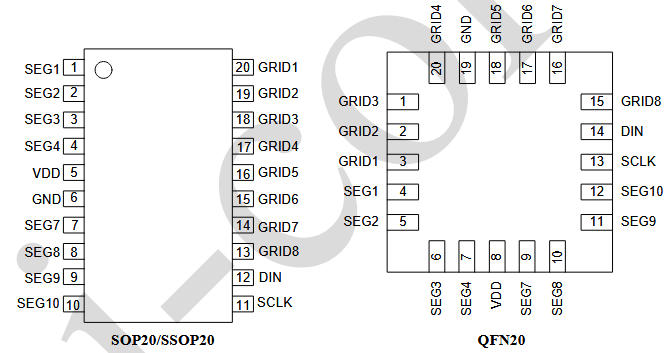

引脚排列与定义
SOP20/SSOP20顶视图（QFN仅序号差异）：
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1-4,7-10 | SEG1-10 | O | 恒流段输出，30 mA×256级PWM |
| 13-20 | GRID1-8 | O | 位选（共阴），300 mA灌入能力 |
| 11 | SCLK | I | 串行时钟，内置10 kΩ上拉 |
| 12 | DIN | I | 串行数据，内置10 kΩ上拉 |
| 5 | VDD | P | 4.5-5.5 V供电 |
| 6 | GND | P | 地 |
电气亮点速览
-
恒流精度：±3%（25 ℃），±5%（-40~85 ℃）；
-
SEG输出：6.75-29.85 mA可编程，步距0.745 mA；
-
Grid扫描周期：285 µs-35 µs，4档可调；
-
通信速率：≤1 MHz（2线），兼容标准I²C时序；
-
关断漏电：SEG<1 µA，GRID<10 µA，待机<5 µA；
-
ESD：HBM 4000 V，MM 300 V，Latch-up ±200 mA。
指令集一览（5条）
| 编号 | 指令 | 描述 |
|---|---|---|
| 1 | 恒流设置1 | CURRENT[4:0]设定SEG瞬间电流 |
| 2 | 恒流设置2 | VGD=1小电流(<10 mA)精度提升 |
| 3 | 点阵设置 | G_N[2:0]有效位选数；ADINC地址自增开关 |
| 4 | 显示设置 | G_ST扫描时间；DIS显示使能；G_DT消隐间隔 |
| 5 | RAM地址 | 任意地址写入，配合ADINC=1实现单点刷新 |
多字节通信：Start→指令→RAM数据0→RAM数据1→...→Stop，地址自动+1，写满80字节自动回到0x00。
256级PWM与Gamma矫正
RAM数据0x00-0xFF对应占空比0/257-255/257；芯片内部采用257时钟计数，零漂移。
为使亮度符合人眼非线性，推荐32阶Gamma表（见规格书），1 s呼吸周期下肉眼无阶梯感。

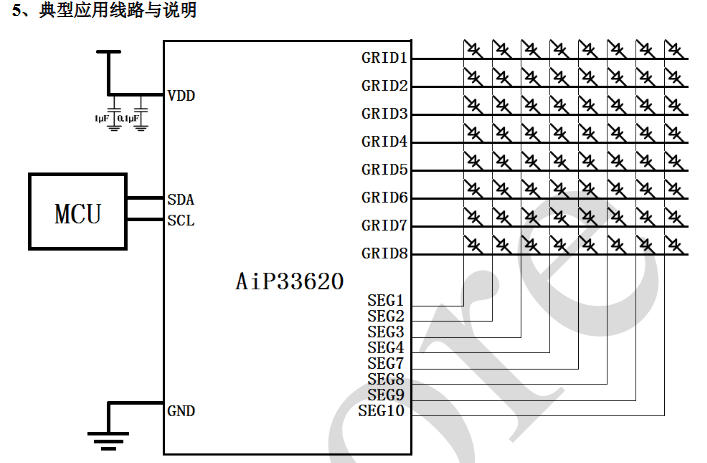

典型应用线路
-
单点刷新：ADINC=1，先写RAM_ADDR，再写1字节数据；
-
整屏刷新：ADINC=0，连续写80字节，地址0x00-0x4F自动循环；
-
消隐处理：G_O=1，芯片在扫描间隔自动关闭SEG，杜绝拖影。
封装与散热
-
SOP20：塑封体12.8×7.5 mm，脚距1.27 mm，手工焊接友好；
-
SSOP20：8.7×3.9 mm，脚距0.635 mm，面积缩小40%；
-
QFN20：3×3 mm，底部散热焊盘，θJA≈45 ℃/W，适合RGB高密度模组。
所有封装均符合RoHS & REACH，Pb-free，MSL3。
设计Checklist
-
电源去耦：VDD与GND之间≥100 nF陶瓷，走线<5 mm；
-
SEG限流：5 V供电时，330 Ω-470 Ω即可得8-15 mA平均电流；
-
Grid走线：粗于0.3 mm，单段LED总电流<240 mA（8×30 mA）；
-
通信线：SCLK/DIN远离Grid驱动线，必要时地线隔离；
-
ESD：面板加TVS，尤其在干燥环境或户外应用。
