JSM423 耐高压高灵敏度单极霍尔开关芯片

在工业控制、汽车电子、智能家居等领域,霍尔开关芯片作为磁场检测与信号转换的核心元器件,其性能直接决定了终端产品的稳定性与可靠性。提及单极霍尔开关,3144 芯片凭借成熟的应用场景和稳定的基础性能,长期占据市场主流地位。但随着终端设备向高压化、高精度、抗干扰强的方向升级,传统芯片逐渐面临性能瓶颈。

杰盛微深耕半导体领域多年,重磅推出JSM423 耐高压高灵敏度单极霍尔开关芯片,不仅全面对标 3144,更在电压适配、灵敏度、抗干扰性等关键指标上实现突破,为行业带来高性能、高性价比的全新选择。今天,我们就来深度解析这款 "实力出圈" 的霍尔开关芯片!

一 、核心参数对标:JSM423 凭什么超越 3144?

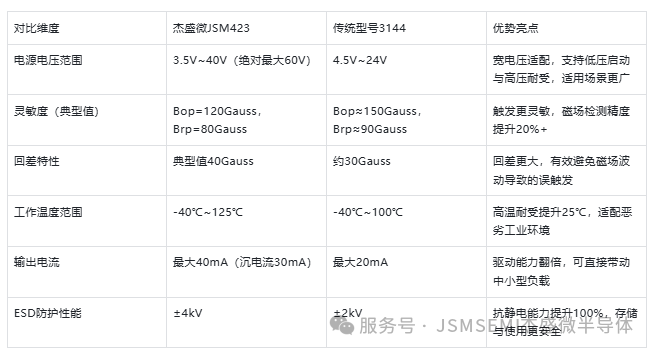

选择霍尔开关芯片时,电源电压范围、灵敏度、工作温度、输出特性等核心参数是工程师关注的重点。我们将 JSM423 与经典型号 3144 进行全方位对标,差距一目了然:

从参数表不难看出,JSM423并非简单复刻3144的功能,而是针对实际应用中的痛点进行了精准升级。3144的24V电压上限的限制,在需要高压供电的工业设备中难以适配;而JSM423的40V宽电压范围,既能满足智能家居的低压需求,也能轻松应对工业控制中的高压场景,兼容性直接拉满。

在灵敏度方面,JSM423的工作点(Bop)和释放点(Brp)典型值更优,意味着对微弱磁场的检测能力更强,在远距离位置检测、高精度速度传感等场景中表现更出色。同时,40Gauss的回差特性,让芯片在磁场不稳定的环境中也能保持输出信号的稳定,避免频繁切换导致的设备故障。

二、 典型应用场景:全方位替代3144,赋能多行业升级

凭借在电压、灵敏度、温度、防护等方面的综合优势,JSM423 可全方位替代 3144,广泛应用于多个领域:

1. 无刷电机换向

在直流无刷电机中,霍尔开关芯片用于检测转子位置,实现定子绕组的有序换向。JSM423 的高灵敏度特性可精准检测转子磁场变化,快速输出换向信号;宽电压范围适配电机驱动电源的电压波动;125℃的高温耐受能力可应对电机运行时的发热环境,相比 3144,能有效提升电机的换向精度与运行稳定性,降低噪音与能耗。

2. 传感器领域

在流量传感器、位置传感器、速度传感器、距离传感器中,JSM423 的高灵敏度与精准触发特性,可实现对流量、位置、速度等物理量的高精度检测。例如,在水流量传感器中,芯片可通过检测叶轮转动时的磁场变化,精准计算水流速度与流量;在位置传感器中,即使检测距离较远,也能稳定输出触发信号,相比 3144,检测距离提升 30% 以上,适用场景更广泛。

3. 汽车电子

汽车电子对芯片的可靠性与环境适应性要求极高。JSM423 的宽温域(-40℃~125℃)、高耐压(60V)与强 ESD 防护(±4kV)特性,可完美适配汽车的复杂环境。在汽车门窗控制、座椅调节、刹车灯开关、雨刮器电机等场景中,芯片可替代 3144,实现更稳定的位置检测与电机换向,提升汽车电子系统的可靠性与使用寿命。

4. 智能家居与工业控制

在智能家居设备中,如智能门锁的门磁检测、窗帘电机的行程控制、扫地机器人的避障传感器等,JSM423 的低功耗、小封装特性可满足设备的轻薄化与长续航需求;在工业控制领域,如传送带的速度检测、机床的位置定位、电磁阀的开关控制等,芯片的宽电压、抗干扰、强驱动特性,可适配工业环境的复杂要求,替代 3144 实现更稳定的控制效果。

三、核心优势解析:不止于对标,更在于超越

1. 耐高压 + 强防护,恶劣环境稳如泰山

JSM423 采用双极半导体(Bipolar)工艺设计,内部集成高精度电压稳压单元,不仅实现了 3.5V~40V 的宽电压工作范围,更将绝对最大耐压提升至 60V,远超 3144 的 24V 上限。这一特性让芯片在电压波动较大的工业供电环境中,依然能稳定运行,无需额外添加电压保护电路,降低了系统设计复杂度。

同时,芯片具备 ±4kV 的 ESD 防护性能,是 3144 的两倍。在生产、运输、安装过程中,即使遇到静电冲击,也能有效保护芯片核心电路不被损坏,大幅提升产品良率与可靠性。针对工业场景中的辐射干扰与供电线干扰,JSM423 还提供了专用抗干扰应用电路,通过串联电阻 Rv 和并联电容 Cp、CL 的组合设计,可有效过滤干扰信号,确保输出信号的纯净度。

2. 高灵敏度 + 宽温域,适配全场景应用

作为单极霍尔开关的核心性能指标,灵敏度直接决定了检测距离与精度。JSM423 的工作点(Bop)典型值为 120Gauss,释放点(Brp)典型值为 80Gauss,相比 3144 的常规参数,灵敏度提升明显。在无刷电机换向、流量传感器、位置检测等场景中,即使磁场强度较弱或检测距离较远,芯片也能快速响应,实现精准触发。

此外,JSM423 的工作温度范围覆盖 - 40℃~125℃,存储温度范围达 - 50℃~165℃,相比 3144 的 - 40℃~100℃,高温耐受能力大幅提升。这意味着芯片不仅能适应北方寒冷地区的户外设备需求,更能在汽车发动机舱、工业烤箱等高温环境中稳定工作,彻底打破了 3144 在高温场景中的应用限制。

3. 低功耗 + 强驱动,系统设计更灵活

在功耗控制方面,JSM423 表现优异。当电源电压为 5V 时,芯片工作电流典型值仅为 6mA,最大值不超过 9mA,与 3144 的功耗水平相当,适合电池供电的便携式设备。同时,芯片的输出漏电流最大仅为 10uA,输出饱和电压≤0.4V(Iout=20mA),功耗损失极小,有助于延长终端设备的续航时间。

在驱动能力上,JSM423 的最大输出沉电流达 30mA,最大输出电流更是高达 40mA,是 3144 的两倍。这一优势让芯片无需外接驱动电路,即可直接带动继电器、小型电机、LED 指示灯等负载,简化了系统设计,降低了硬件成本。此外,芯片的输出上升时间≤1us,下降时间≤1.5us(CL=20pF),开关速度快,适合高频次检测场景,如高速电机的转速传感。

4. 双封装 + 易集成,适配不同设计需求

为满足不同终端产品的安装需求,JSM423 提供了 TO92S 和 SOT23-3L 两种封装形式,均符合 RoHS 环保标准。其中,TO92S 为直插封装,引脚间距 1.27mm,长度 13.5~15.5mm,适合插件式 PCB 设计,安装便捷,成本较低,可直接替换 3144 的 TO92 封装版本;SOT23-3L 为贴片封装,引脚间距 0.95mm,长度仅 0.3~0.6mm,适合小型化、高密度的 PCB 设计,满足智能家居、可穿戴设备等产品的轻薄化需求。

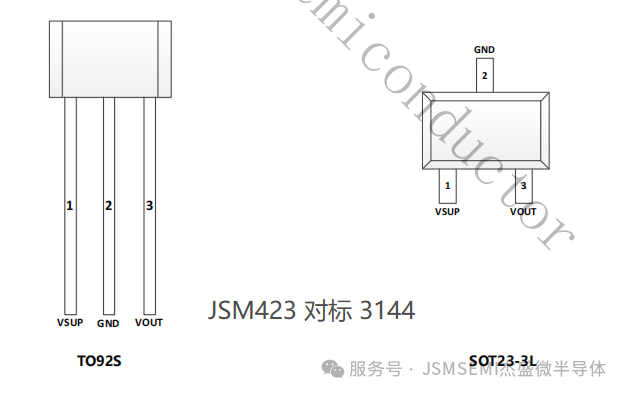

两种封装的引脚定义清晰统一:1 脚为电源(VSUP),2 脚为地线(GND),3 脚为集电极开路输出(VOUT),需外接上拉电阻。简单的引脚设计让工程师无需重新设计 PCB 布局,即可实现从 3144 到 JSM423 的无缝替换,大幅缩短产品升级周期。
