正文：
摘要
FPGA原型验证因其接近真实芯片的运行速度，始终是硅前验证中投资回报率极高的一环。它能够支撑固件开发、驱动开发、操作系统启动、软硬件协同验证，以及纯仿真环境难以企及的系统级压力测试。然而，面对现代SoC的规模、时钟、软件与接口复杂度，仅依赖板级资源的传统策略已显乏力。若原型仅满足"编译通过"，却存在交付滞后、频率低下、内部不可观测或外设脱节等问题，非但无法降低流片风险，反而徒增调试负担。
因此，工程管理重心应从"RTL适配"转向构建可提供"有效硅前证据"的平台。与其纠结"需多少颗FPGA"，不如聚焦"如何快速将ASIC RTL转为可运行、可观测、接口完备的环境，并实现高效故障迭代"。本文面向芯片设计与验证团队，指出FPGA原型不应止步于"将RTL塞进"，而需围绕"流片前能提供哪些可信系统级证据"来决策架构选型、流程制定与工具采购。
基于此，文中介绍了思尔芯的芯神瞳（Prodigy）原型验证------它并非单一的硬件载体，而是一套完整的全流程解决方案。不仅具有灵活多样的产品配置，可适配不同规模与形态的设计需求，更提供完整的工具链：全自动原型编译软件（Player Pro）、用于多颗FPGA的深度调试套件（MDM Pro）、将设计快速链接到原型验证环境的协同仿真软件（ProtoBridge）、支持跨团队共享原型资源的远程管理软件（Neuro），以及100多种即插即用的子卡和配件、降速桥、存储模型、参考设计，覆盖主流应用，全方位提升验证效率。

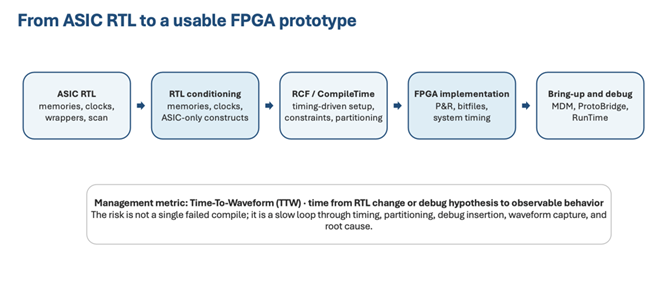

图1. 从"RTL 适配"到"有效硅前证据"：就绪的 RTL、规范的实现流程、预先规划的调试能力、系统级连接能力必须协同工作。
从 " RTL 适配 "到有效的"硅前验证"
"RTL适配"通常指代码能否成功编译并载入FPGA，但这仅是原型验证的准入门槛，而非终点。真正有价值的原型，应当能够在流片前输出多维度的"硅前验证"，这些验证对硬件、软件及系统团队都具有决定性意义。因此，原型架构的选择与管理，必须围绕验证目标展开，而不能仅以FPGA容量是否满足"适配"为依据。

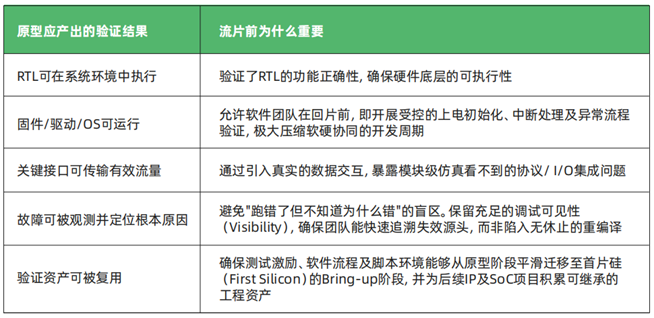

一个具备系统级验证能力的原型系统，应至少产出以下五类关键证据，其价值体现在：

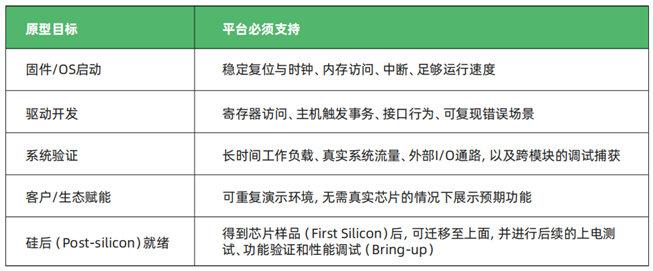

先定原型目标，再选架构方案
原型的价值取决于团队需要产出哪些验证结果。定义了原型应产出的验证结果之后，下述表格进一步明确：为实现这些结果，平台必须具备哪些能力。
------------------------------------（完整白皮书可前往思尔芯官网下载）------------------------------------
原型就绪检查清单：平台能否真的降低流片风险？
在团队确定原型架构方案，或将"首次编译成功"视为主要里程碑之前，请通过以下问题审视您的方案：
软件与业务需求类
- 原型必须支持哪一阶段的目标：固件冒烟测试、驱动启动、操作系统引导、工作负载运行、客户演示，还是系统验证？
- 每个目标所要求的最低运行频率是多少？
- 哪些资产可以跨项目复用：板卡、子卡、参考设计、API、调试配置、脚本，或运行时控制？
RTL 就绪与资源类
- 哪些ASIC存储器需要进行替换、建模、黑盒处理，或映射到外部存储器？
- 哪些门控时钟、时钟复用、复位信号以及跨时钟域需要转换、约束或隔离？
- 哪些加密IP、特定工艺宏或实现封装需要替换、黑盒处理，或采用替代的综合方式？
- FPGA的资源适配是否已通过早期综合或资源分析进行评估，而不仅仅依赖ASIC门数？
- 为调试探针、接口封装、引脚复用、时序优化和后期ECO预留了多大的利用率余量？
分割与约束类
- 哪些信号需要跨越FPGA边界，这些边界能容忍的延迟和带宽是多少？
- ASIC约束将如何转换为FPGA约束------针对生成时钟、伪路径、多周期路径、I/O时序以及片间链路？
调试与迭代类
- 哪些调试信号必须在无需全量重编译的前提下保持可见？
- 对于启动调试和根因分析，可接受的"波形获取时间"是多少？
接口与环境类
- 哪些物理接口需要用到子卡、降速桥、收发器或主机驱动访问？
结论
FPGA原型验证的核心价值，在于其在硅前阶段无可替代的系统级洞察力。面对现代SoC的复杂性，成功的原型策略必须超越单纯的"板卡堆叠"或"RTL适配"。它需要一种系统性的工程方法：早期RTL预处理、流程化的编译管理、前瞻性的调试规划，以及标准化的接口连接。
思尔芯芯神瞳解决方案正是基于这一理念构建的完整生态。我们不仅提供高性能的FPGA硬件，更致力于帮助团队建立一套可复用、可迭代、高效率的硅前验证流程。通过将原型从"装得下RTL"转变为"追求有价值的硅前验证"，我们助力工程团队在流片前获得关键的系统级信心，真正做到"设计即正确"。
可访问**思尔芯官网**了解更多信息，为您下一个ASIC、SoC或IP验证项目预约技术讨论或平台演示。
