基于DPDK实现UDP收发理解网络协议

晚枫歌F2026-01-08 9:30

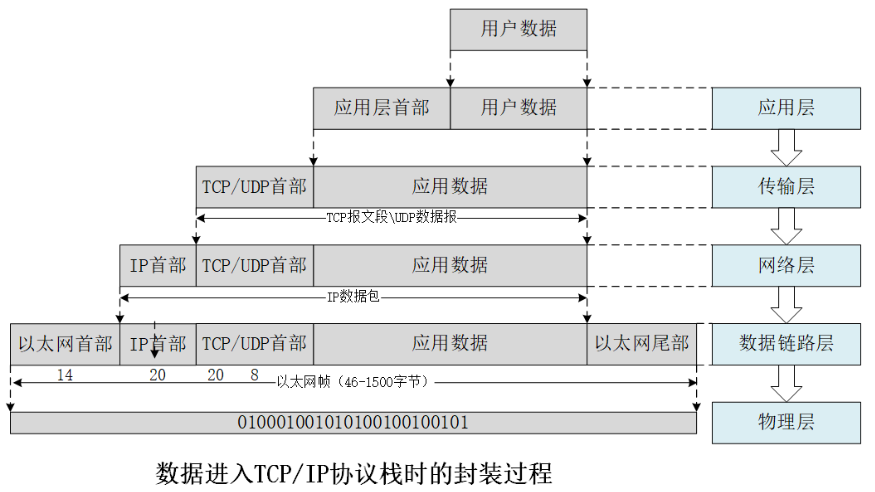

TCP/IP协议栈的具体封装

如果需要解封装出UDP的数据，就需要先解析出以太网头部(ethhdr)，IP头部(iphdr)，UDP头部(udphdr)。

因为使用的是UDP协议，所以发送数据时需要自行封装UDP头部，IP头部，以太网头部，将其各个协议头部与数据进行拼接然后发送。

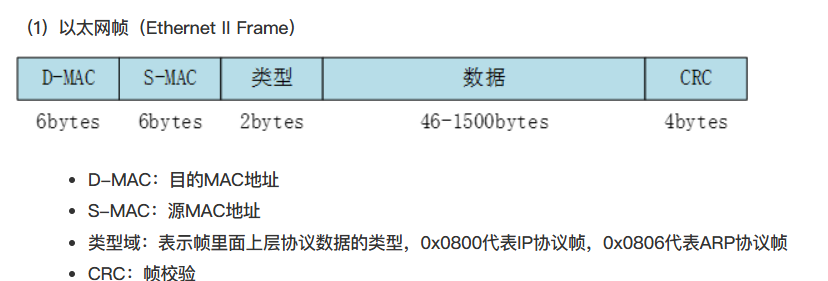

以太网数据报

以太网头部一共6+6+2=14个字节

封装以太网头部代码：

复制代码
	//1 ether
	struct rte_ether_hdr *eth = (struct rte_ether_hdr*)msg;
	rte_memcpy(eth->s_addr.addr_bytes, gSrcMac, RTE_ETHER_ADDR_LEN);// 源Mac地址
	rte_memcpy(eth->d_addr.addr_bytes, gDstMac, RTE_ETHER_ADDR_LEN);// 目的Mac地址
	eth->ether_type = htons(RTE_ETHER_TYPE_IPV4);// 以太网类型

IP 数据报

IP头部一共20个字节

封装IP头部代码

复制代码
	//1 iphdr
	struct rte_ipv4_hdr *iphdr = (struct rte_ipv4_hdr *)(eth+1);
	/*
	version_ihl字段：高4位是版本号(IPv4=4)，低4位是首部长度(以4字节为单位)
	0x5= 5个32位字 = 20字节(标准IPv4头部长度)
	0x4= 版本4 ； 	所以 0x45表示 IPv4 + 20字节首部
	*/
	iphdr->version_ihl = 0x45;
	iphdr->type_of_service = 0x0; // 服务类型TOS字段，默认服务
	iphdr->total_length = htons(total_length - sizeof(struct rte_ether_hdr)); // IP包总长度
	iphdr->packet_id = 0;	// 包标识符，用于分片重组
	iphdr->fragment_offset = 0;  // 分片偏移，0表示未分片 // 标志(3位) + 分片偏移(13位)
	iphdr->time_to_live = 0; // 生存时间TTL
	iphdr->next_proto_id = IPPROTO_UDP; // 选择UDP协议
	iphdr->src_addr = gSrcIp;
	iphdr->dst_addr = gDstIp;

	iphdr->hdr_checksum = 0; // 校验和，必须先赋零再计算
	iphdr->hdr_checksum = rte_ipv4_cksum(iphdr);

UDP数据报

UDP头部一共8个字节

UDP头部封装代码

复制代码
	//1 udphdr

	struct rte_udp_hdr *udphdr =  (struct rte_udp_hdr *)(iphdr+1);
	udphdr->src_port = gSrcPort; // 源端口
	udphdr->dst_port = gDstPort; // 目标端口

	uint16_t udplen = total_length - sizeof(struct rte_ether_hdr) - sizeof(struct rte_ipv4_hdr); // UDP数据部分长度
	udphdr->dgram_len = htons(udplen); // 数据长度 转为网络字节序
	rte_memcpy((uint8_t*)(udphdr+1), data, udplen-sizeof(struct rte_udp_hdr));// 应用层数据拷贝到 UDP 数据部分

	udphdr->dgram_cksum = 0; // 校验和
	udphdr->dgram_cksum = rte_ipv4_udptcp_cksum(iphdr, udphdr);

大端序与小端序

htons，htonl，ntohs，ntohl

大端序(Big-endian)：高位字节存储在低内存地址

小端序(Little-endian)：低位字节存储在低内存地址

网络协议、网络通信统一使用大端序

大多数计算机和服务器使用小端序

CPU在处理数据时先处理低内存地址，

网络协议都是从从高位开始封装的协议帧，所以使用大端序可以优先处理高位数据

而计算机需要大量的数据运算，数据运算需要从低位开始，所以计算机通常使用小端序

复制代码
uint16_t htons(uint16_t hostshort);
Host TO Network Short：将16位主机字节序转换为网络字节序

uint32_t htonl(uint32_t hostlong);
Host TO Network Long：将32位主机字节序转换为网络字节序

uint16_t ntohs(uint16_t netshort);
Network TO Host Short：将16位网络字节序转换为主机字节序

uint32_t ntohl(uint32_t netlong);
Network TO Host Long：将32位网络字节序转换为主机字节序

常见缩写

有助于阅读代码

  1. g：开头表示global全局

  2. RTE: Run-Time Environment运行时环境，

    是DPDK的核心命名前缀

  3. ETHER：Ethernet以太网

  4. Src：source源

  5. Dst：destination目的

  6. Mac：Mac地址

  7. Ip：Ip地址

  8. Port：端口

  9. eth: ethernet以太网

  10. conf: configuration配置

  11. pkt: packet数据包

  12. argc: Argument Count 参数数量

  13. argv: Argument Vector 参数内容

  14. eal 是：Environment Abstraction Layer 环境抽象层，是 DPDK 框架的核心基础组件。

  15. dev：device设备

  16. nb：number数量

  17. sys：system系统

  18. mempool：memory pool 内存池

  19. mbuf：memory buffer内存缓冲区

  20. desc：Descriptor描述符

  21. txq： Tx Queue 发送队列

  22. hdr：header头部

  23. mtod：mbuf to data 从mbuf结构体获取数据区指针

  24. IP：Internet Protocol 互联网协议

  25. IPPROTO：Internet Protocol Protocol互联网协议下的子协议，TCP、UDP、ICMP等

  26. dgram：datagram数据报

  27. ustack：user stack 用户态协议栈

  28. alloc：allocate分配，申请

完整代码

复制代码
#include <stdio.h>
#include <unistd.h>
#include <rte_eal.h>
#include <rte_ethdev.h>
#include <rte_mbuf.h>
#include <arpa/inet.h>

// DPDK mbuf 内存池的容量
#define NUM_MBUFS		2048
// DPDK 网卡单次 收 / 发 的最大数据包数量
#define BURST_SIZE		128

#define ENABLE_SEND		1

int gDpdkPortId = 0;

#if ENABLE_SEND
// g开头表示global全局
// RTE: 运行时环境，是DPDK的核心命名前缀
// ETHER：Ethernet以太网
// Src：source源 自身为源
// Dst：destination目的 对端为目的
// Mac：Mac地址   Ip：Ip地址   Port：端口
uint8_t gSrcMac[RTE_ETHER_ADDR_LEN];
uint8_t gDstMac[RTE_ETHER_ADDR_LEN];
uint32_t gSrcIp;
uint32_t gDstIp;
uint16_t gSrcPort;
uint16_t gDstPort;
#endif
/*
htons，htonl，ntohs，ntohl
大端序(Big-endian)：高位字节存储在低内存地址
小端序(Little-endian)：低位字节存储在低内存地址

网络协议、网络通信统一使用大端序
大多数计算机和服务器使用小端序

CPU在处理数据时先处理低内存地址，
网络协议都是从从高位开始封装的协议帧，所以使用大端序可以优先处理高位数据
而计算机需要大量的数据运算，数据运算需要从低位开始，所以计算机通常使用小端序

uint16_t htons(uint16_t hostshort);
Host TO Network Short：将16位主机字节序转换为网络字节序

uint32_t htonl(uint32_t hostlong);
Host TO Network Long：将32位主机字节序转换为网络字节序

uint16_t ntohs(uint16_t netshort);
Network TO Host Short：将16位网络字节序转换为主机字节序

uint32_t ntohl(uint32_t netlong);
Network TO Host Long：将32位网络字节序转换为主机字节序
*/
/*
	uint8_t *msg​ - 数据包缓冲区指针
	char *data​ - 应用层数据指针
	uint16_t total_length​ - 数据包总长度
*/
// 构建UDP数据包，在msg中构造一个完整的以太网帧
static int ustack_encode_udp_pkt(uint8_t *msg,  char *data, uint16_t total_length) {

	//1 ether
	struct rte_ether_hdr *eth = (struct rte_ether_hdr*)msg;
	rte_memcpy(eth->s_addr.addr_bytes, gSrcMac, RTE_ETHER_ADDR_LEN);// 源Mac地址
	rte_memcpy(eth->d_addr.addr_bytes, gDstMac, RTE_ETHER_ADDR_LEN);// 目的Mac地址
	eth->ether_type = htons(RTE_ETHER_TYPE_IPV4);// 以太网类型

	//1 iphdr
	struct rte_ipv4_hdr *iphdr = (struct rte_ipv4_hdr *)(eth+1);
	/*
	version_ihl字段：高4位是版本号(IPv4=4)，低4位是首部长度(以4字节为单位)
	0x5= 5个32位字 = 20字节(标准IPv4头部长度)
	0x4= 版本4 ； 	所以 0x45表示 IPv4 + 20字节首部
	*/
	iphdr->version_ihl = 0x45;
	iphdr->type_of_service = 0x0; // 服务类型TOS字段，默认服务
	iphdr->total_length = htons(total_length - sizeof(struct rte_ether_hdr)); // IP包总长度
	iphdr->packet_id = 0;	// 包标识符，用于分片重组
	iphdr->fragment_offset = 0;  // 分片偏移，0表示未分片 // 标志(3位) + 分片偏移(13位)
	iphdr->time_to_live = 0; // 生存时间TTL
	iphdr->next_proto_id = IPPROTO_UDP; // 选择UDP协议
	iphdr->src_addr = gSrcIp;
	iphdr->dst_addr = gDstIp;

	iphdr->hdr_checksum = 0; // 校验和，必须先赋零再计算
	iphdr->hdr_checksum = rte_ipv4_cksum(iphdr);

	//1 udphdr

	struct rte_udp_hdr *udphdr =  (struct rte_udp_hdr *)(iphdr+1);
	udphdr->src_port = gSrcPort; // 源端口
	udphdr->dst_port = gDstPort; // 目标端口

	uint16_t udplen = total_length -
	sizeof(struct rte_ether_hdr) - sizeof(struct rte_ipv4_hdr); // UDP数据部分长度
	udphdr->dgram_len = htons(udplen); // 数据长度 转为网络字节序
	rte_memcpy((uint8_t*)(udphdr+1), data, udplen-sizeof(struct rte_udp_hdr));// 应用层数据拷贝到 UDP 数据部分

	udphdr->dgram_cksum = 0; // 校验和
	udphdr->dgram_cksum = rte_ipv4_udptcp_cksum(iphdr, udphdr);

	return total_length;
}

//
static struct rte_mbuf *ustack_send(struct rte_mempool *mbuf_pool, char *data, uint16_t length) {

	const unsigned total_length = length +
	sizeof(struct rte_ether_hdr) +
	sizeof(struct rte_ipv4_hdr) + sizeof(struct rte_udp_hdr);

	// 从内存池中分配一个rte_mbuf结构体,mbuf_pool是内存池指针
	struct rte_mbuf *mbuf = rte_pktmbuf_alloc(mbuf_pool);
	if (!mbuf) {
		rte_exit(EXIT_FAILURE, "Error with EAL init\n");
	}
/*
	uint16_t data_len;  // 当前 mbuf 中有效数据包数据的实际长度
						// 若数据包被分段（如跨多个 mbuf 链表），仅表示当前分段的数据长度
	uint16_t pkt_len;   // 整个数据包的总长度（包含所有分段 mbuf）
						// 仅在链表头 mbuf（第一个 mbuf）中有效，分段 mbuf 该字段无意义
*/
	mbuf->pkt_len = total_length;
	mbuf->data_len = total_length;
	// 获取rte_mbuf结构体mbuf中数据区域的指针
	// pktdata就是整个以太网数据帧的头指针
	uint8_t *pktdata = rte_pktmbuf_mtod(mbuf, uint8_t*);

	ustack_encode_udp_pkt(pktdata, data, total_length);

	return mbuf;
}
// eth: ethernet以太网
// conf: configuration配置
// pkt: packet数据包
// 默认网卡配置，只设置了最大接收包长度
static const struct rte_eth_conf port_conf_default = {
	.rxmode = {.max_rx_pkt_len = RTE_ETHER_MAX_LEN }
};

int main(int argc, char *argv[]) {

	if (rte_eal_init(argc, argv) < 0) {
		rte_exit(EXIT_FAILURE, "Error with EAL init\n");
	}

	// 可用端口数量
	uint16_t nb_sys_ports = rte_eth_dev_count_avail();
	if (nb_sys_ports ==  0) {
		rte_exit(EXIT_FAILURE, "No Support eth found\n");
	}
	printf("nb_sys_ports: %d\n", nb_sys_ports);

	// 创建mbuf内存池
	struct rte_mempool *mbuf_pool =
	rte_pktmbuf_pool_create("mbufpool", NUM_MBUFS, 0, 0,
		RTE_MBUF_DEFAULT_BUF_SIZE, rte_socket_id());
	if (!mbuf_pool) {
		rte_exit(EXIT_FAILURE, "Could not create mbuf pool\n");
	}

	// 获取
	struct rte_eth_dev_info dev_info;
	rte_eth_dev_info_get(gDpdkPortId, &dev_info);

	const int num_rx_queues = 1;
	const int num_tx_queues = 1;
	struct rte_eth_conf port_conf = port_conf_default;
	// 配置
	if (rte_eth_dev_configure(gDpdkPortId, num_rx_queues, num_tx_queues, &port_conf) < 0) {
		rte_exit(EXIT_FAILURE, "Could not configure\n");
	}
	// 设置接受队列
	if (rte_eth_rx_queue_setup(gDpdkPortId, 0, 128,
		rte_eth_dev_socket_id(gDpdkPortId),
		NULL, mbuf_pool) < 0) {
		rte_exit(EXIT_FAILURE, "Could not setup RX queue\n");
	}

#if ENABLE_SEND
	struct rte_eth_txconf txq_conf = dev_info.default_txconf;
	txq_conf.offloads = port_conf.rxmode.offloads;
	// 设置发送队列
	if (rte_eth_tx_queue_setup(gDpdkPortId, 0, 512,
		rte_eth_dev_socket_id(gDpdkPortId), &txq_conf) < 0) {
		rte_exit(EXIT_FAILURE, "Could not setup TX queue\n");
	}

#endif
	// 启动设备
	if (rte_eth_dev_start(gDpdkPortId) < 0) {
		rte_exit(EXIT_FAILURE, "Could not start\n");
	}

	printf("dev start success\n");
	while (1) {

		struct rte_mbuf *mbufs[BURST_SIZE];
		// 接收数据
		unsigned nb_recvd = rte_eth_rx_burst(gDpdkPortId, 0,
			 mbufs, BURST_SIZE);
		if (nb_recvd > BURST_SIZE) {
			rte_exit(EXIT_FAILURE, "Error with rte_eth_rx_burst\n");
		}
/*
+------------+---------------+-------------------+--------------+
|   ethhdr   |     iphdr     |   udphdr/tcphdr   |   payload    |
+------------+---------------+-------------------+--------------+
*/

		unsigned i = 0;
		for (i = 0;i < nb_recvd;i ++) {
			// 解析以太网头，ethhdr
			struct rte_ether_hdr *ehdr =  rte_pktmbuf_mtod(
				mbufs[i], struct rte_ether_hdr *);
			if (ehdr->ether_type != rte_cpu_to_be_16(RTE_ETHER_TYPE_IPV4)) {
				continue;
			}
			// 解析ip头，iphdr
			struct rte_ipv4_hdr *iphdr = rte_pktmbuf_mtod_offset(
				mbufs[i], struct rte_ipv4_hdr *, sizeof(struct rte_ether_hdr));
			if (iphdr->next_proto_id == IPPROTO_UDP) {

				struct rte_udp_hdr *udphdr = (struct rte_udp_hdr *)(iphdr+1);

#if ENABLE_SEND
				// 将发送端与接收端信息互换，为了后续的发送
				rte_memcpy(gSrcMac, ehdr->d_addr.addr_bytes, RTE_ETHER_ADDR_LEN);
				rte_memcpy(gDstMac, ehdr->s_addr.addr_bytes, RTE_ETHER_ADDR_LEN);

				rte_memcpy(&gSrcIp, &iphdr->dst_addr, sizeof(uint32_t));
				rte_memcpy(&gDstIp, &iphdr->src_addr, sizeof(uint32_t));

				rte_memcpy(&gSrcPort, &udphdr->dst_port, sizeof(uint16_t));
				rte_memcpy(&gDstPort, &udphdr->src_port, sizeof(uint16_t));

#endif
				// length接收数据的长度
				uint16_t length = ntohs(udphdr->dgram_len) - sizeof(struct rte_udp_hdr);
				printf("length: %d, content: %s\n", length, (char *)(udphdr+1));
#if ENABLE_SEND
				// 构造一个新的 mbuf 数据包
				struct rte_mbuf *txbuf = ustack_send(mbuf_pool, (char *)(udphdr+1), length);
				// 发送数据包
				rte_eth_tx_burst(gDpdkPortId, 0, &txbuf, 1);
				//printf("ustack_send\n");
				rte_pktmbuf_free(txbuf);
#endif
			}
			//rte_eth_tx_burst(gDpdkPortId, 0, &mbufs[i], 1);
		}
	}
	return 0;
}

e_udp_hdr);

printf("length: %d, content: %s\n", length, (char *)(udphdr+1));

#if ENABLE_SEND

// 构造一个新的 mbuf 数据包

struct rte_mbuf *txbuf = ustack_send(mbuf_pool, (char *)(udphdr+1), length);

// 发送数据包

rte_eth_tx_burst(gDpdkPortId, 0, &txbuf, 1);

//printf("ustack_send\n");

rte_pktmbuf_free(txbuf);

#endif

}

//rte_eth_tx_burst(gDpdkPortId, 0, &mbufs[i], 1);

}

}

return 0;

}

复制代码
