浅学文件系统4(页面缓存)

页面缓存简述

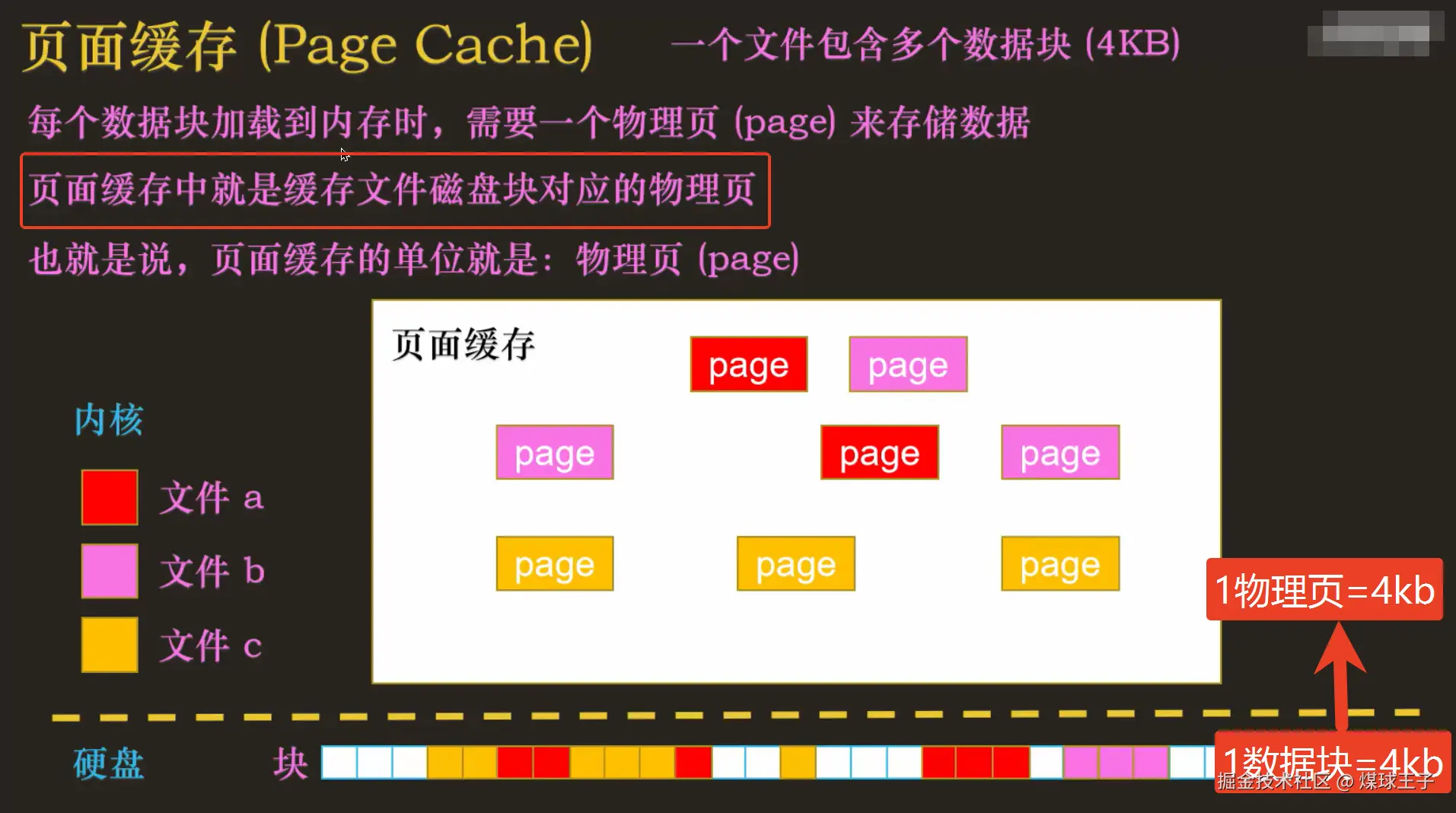

页面缓存(Page Cache )： Linux内核管理的一块物理内存， 页面缓存------就是缓存 文件磁盘"数据块" 对应的物理页。

为什么叫"页面缓存" ， 不叫"文件缓存" 呢？

答：一个文件包含多个数据块(4KB), 每个数据块加载到物理内存时，需要一个物理页(page)， 来存储数据，也就是说，页面缓存的单位就是：物理页(4KB page)

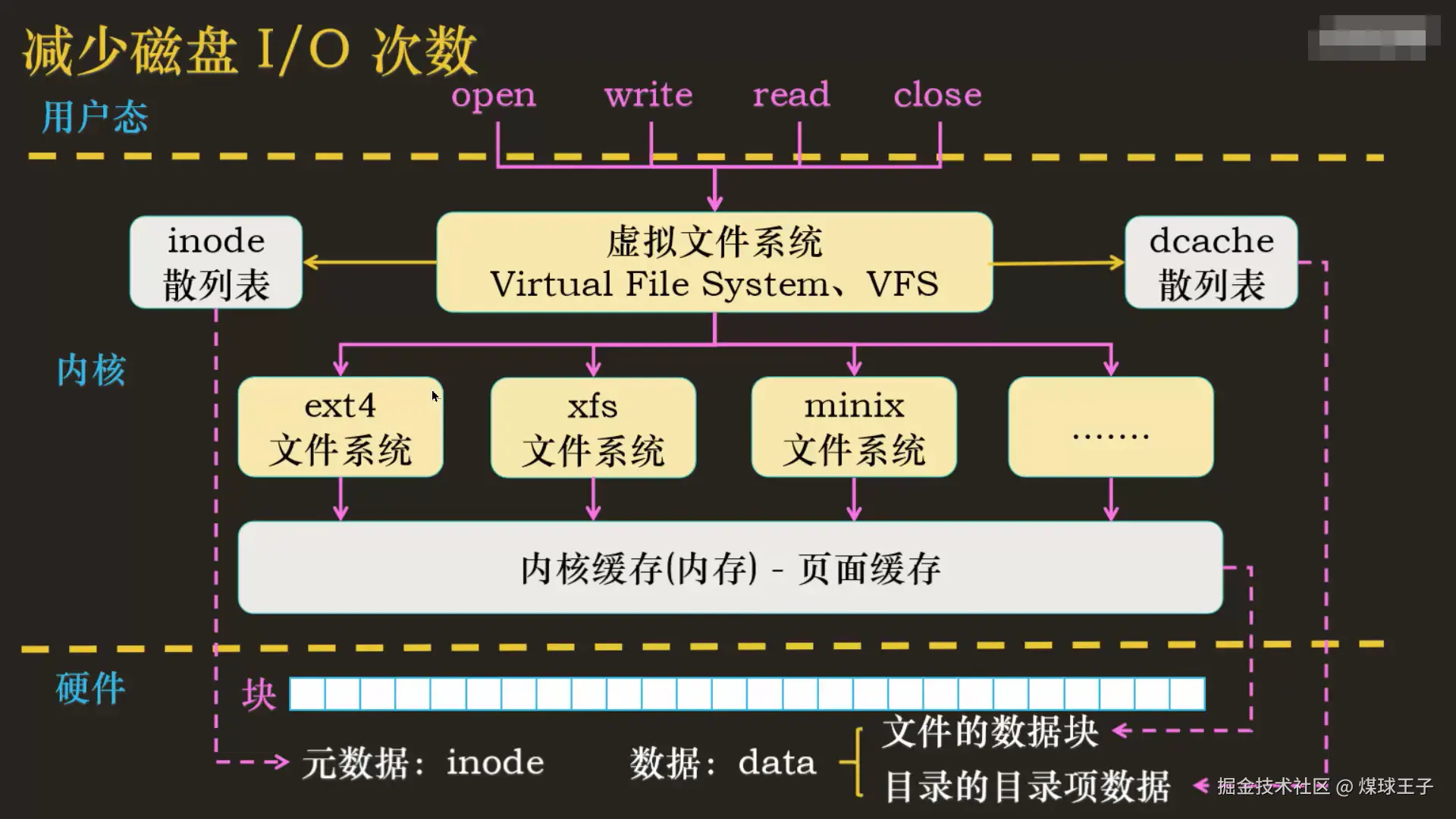

页面缓存的目的： 减少硬盘或磁盘的 I/O 次数

1. inode散列表: 缓存__元数据信息
2. dcache散列表: 缓存__目录的目录项数据信息
3. 页面缓存: 缓存__文件的数据块信息

从图中我们可以知道，Linux内核为了优化 I/O 做了很多，搞了 inode散列表、dcache散列表、页面缓存

页面缓存中的数据结构

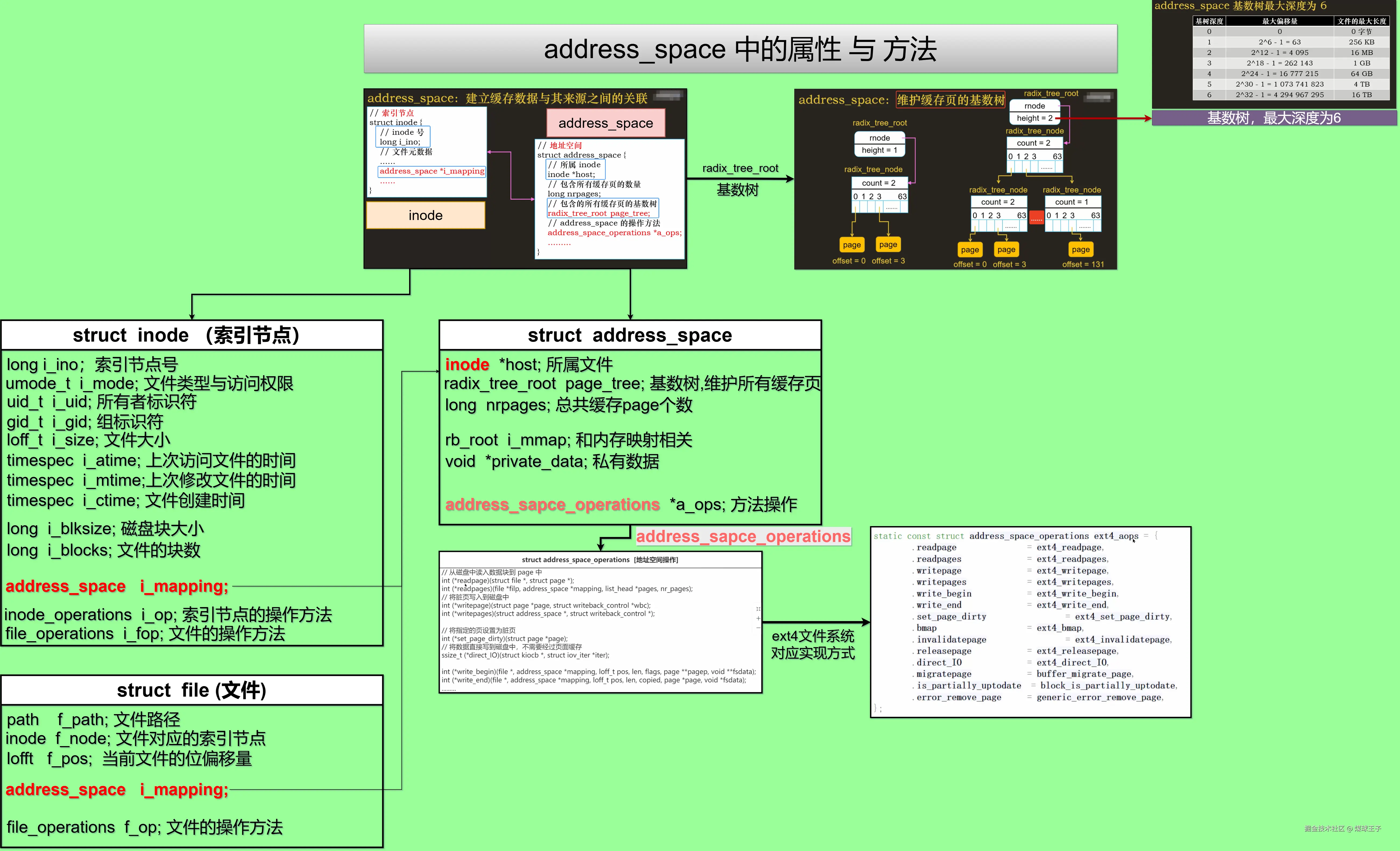

address_space(地址空间)

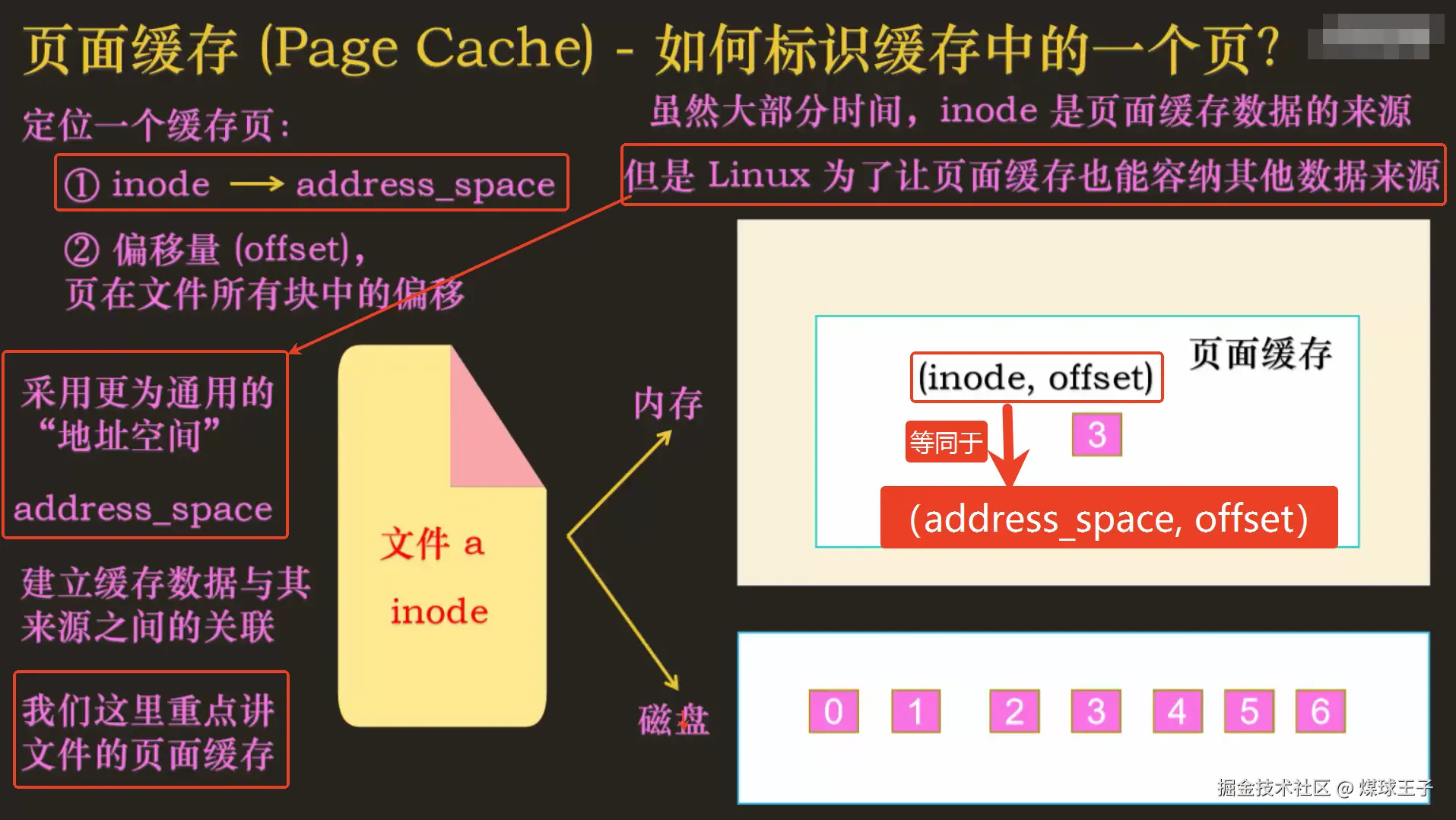

address_space 数据结构 用来建立 缓存数据__与__它自己来源之间的关联 上图举例：文件a的_第四个数据块在页面缓存中的位置, 文件a的: inode + 数据块偏移量

（inode , offset） ------ （address_sapce, offset）

当然，Linux为了让页面缓存更通用，把 inode 用 address_space 来代替。 当然它们是有关联的。

inode(索引节点)、file(文件) 这些结构体里面都有 address_space 变量定义

struct  address_space {
    inode  *host;  所属问题
    radix_tree_root  page_tree;  维护所有缓存页(基数树)
    long  nrpages; 总共缓存page个数

    rb_root  i_mmap; 和内存映射相关
    void  *private_data; 私有数据

    address_space_operations   *a_ops;  方法操作
    .......
}

address_space_operations(操作方法)

struct address_space_operations {
/* ① 读：磁盘 → 页面缓存 */
    /* 单页同步读：磁盘内容填到 page，返回 0/-EIO 等 */
    int (*readpage)(struct file *filp, struct page *page);
    /* 批量读：一次性把 pages 链表里的 nr_pages 页全部读入 */
    int (*readpages)(struct file *filp, struct address_space *mapping, struct list_head *pages, unsigned nr_pages);

/* ② 写：页面缓存 → 磁盘（回写） */
    /* 单页回写：由 flusher 线程调用，把脏页写回磁盘 */
    int (*writepage)(struct page *page, struct writeback_control *wbc);
    /* 批量回写：扫描 mapping 的整棵 radix/xarray 树，把脏页写回 */
    int (*writepages)(struct address_space *mapping, struct writeback_control *wbc);

/* ③ 标记脏页 */
    /* 把页设为脏，通常由 __set_page_dirty_buffers 调用 */
    int (*set_page_dirty)(struct page *page);

/* ④ 直接 I/O：绕过页面缓存 */
    /* 用户态 Direct-IO 读写入口，数据直接落盘/从盘读 */
    ssize_t (*direct_IO)(struct kiocb *iocb, struct iov_iter *iter);

/* ⑤ 准备 & 提交写（mmap/缓冲写通用） */
    /* 写前准备：为 [pos, pos+len) 分配/获取缓存页，返回 locked 页 */
    int (*write_begin)(struct file *file, struct address_space *mapping, loff_t pos, unsigned len, unsigned flags, struct page **pagep, void **fsdata);
    /* 写后提交：把 page 标记脏、解锁、更新 i_size；返回实际写入字节 */
    int (*write_end)(struct file *file,struct address_space *mapping, loff_t pos, unsigned len, unsigned copied, struct page *page, void *fsdata);

    ........
};

Page(页)

struct page {
/* ===== 1. 页面缓存相关 ===== */
    struct address_space *mapping; 指向所属缓存容器（文件 inode 或 swap 地址空间）。 最低位为 1 时表示该页在 swap 缓存而非文件缓存
    pgoff_t index;  页在 mapping 内的逻辑下标（以页为单位，非字节）

/* ===== 2. 物理页框管理 ===== */
    页标志位集合：PG_locked、PG_dirty、PG_writeback、PG_uptodate、PG_referenced、PG_swapbacked ...
    unsigned long flags;
    union {
        atomic_t _refcount;  页引用计数， 0 表示空闲，  <0为BUG
        struct {  SLUB 等子系统复用空闲页的字段
            unsigned int inuse;
            unsigned int objects;
        };
    };

/* ===== 3. LRU 链表 / 回收 ===== */
    struct list_head lru; /* 把页挂到 LRU、swap、inode 回收等各种链表 */
    unsigned long private; /* 与页状态联动的私有数据： 1. 缓冲区头指针（块设备页） 2. swap entry 值（swap 缓存页） 3. 其他文件系统私有指针 */
    struct mem_cgroup *mem_cgroup; /* 该页归属的 memory cgroup，用于资源统计与回收 */

/* ===== 4. 反向映射 ===== */
    atomic_t _mapcount; /* 页表项（PTE）映射计数： -1 表示无映射，  0 表示只有 1 个映射(匿名页或单进程文件映射),  >0 表示多进程共享 */

/* ===== 5. 复合页 / 巨型页 ===== */
    unsigned int _compound_tail; 复合页（HugeTLB）时，标记本页在巨型页中的序号
    struct page *first_page; 指向巨型页的首页

/* ===== 6. 调试 / 热区 ===== */
    #ifdef WANT_PAGE_VIRTUAL
        void *virtual;  高端内存页的永久内核映射地址（kmap）
    #endif
};

页面缓存对外提供的接口方法

Linux内核中针对 页面缓存 封装了很多接口方法，下面简单介绍一些

1. 查找一个页(page)

/**
 * find_get_page - 在页面缓存里查找并引用一个页
 * @mapping: 要搜索的 address_space（即"这个文件"的缓存容器）
 * @offset:  页在文件内的逻辑下标（以页为单位，非字节偏移）
 *
 * 在 radix/xarray 树中查找 <mapping, offset> 对应的 slot。
 * 如果命中，则把 page->_refcount 加 1 后返回该页；
 * 如果未命中，返回 NULL。
 *
 * 调用者必须在持有 RCU 读锁或 mapping->tree_lock 的前提下使用，
 * 但本函数内部已自行加锁，因此外部无需额外同步。
 */
static inline struct page *find_get_page(struct address_space *mapping, pgoff_t offset){
        直接调用内部实现，后两个 0 表示不强制分配（FGP_CREAT=0）、不标记为正在回写（FGP_WRITEBACK=0）
        return pagecache_get_page(mapping, offset, 0, 0);
}

2.增加一个页(page)

/**
 * add_to_page_cache - 把"刚分配好"的一页塞进页面缓存
 * @page:       新页，此时未上锁、未在缓存树中
 * @mapping:    目标 address_space（即"这个文件"的缓存容器）
 * @offset:     页在文件内的逻辑下标（以页为单位）
 * @gfp_mask:   分配 radix/xarray 节点时使用的内存标志
 *
 * 与 add_to_page_cache_locked() 的区别：
 * 本函数假定页是"全新"的，因此可以安全地直接加锁。
 * 如果插入失败（如 offset 处已存在页），则自动清除锁并返回错误码。
 *
 * 成功返回 0，失败返回 -EEXIST 等负错误码。
 */
static inline int add_to_page_cache(struct page *page, struct address_space *mapping,  pgoff_t offset, gfp_t gfp_mask){
        int error;

        __SetPageLocked(page);    /* 新页，直接加锁，避免并发 */

        /* 真正插入 radix/xarray 树，失败时返回负错误码 */
        error = add_to_page_cache_locked(page, mapping, offset, gfp_mask);
        if (unlikely(error))
                __ClearPageLocked(page); /* 插入失败，回滚锁状态 */

        return error;
}

3.删除一个页(page) 下面给出符合 Linux 内核编码风格、宽度 80 列的格式化结果，可直接贴回源码树使用。

（仅调整空白与折行，零逻辑变更）

/**
 * delete_from_page_cache - 把页从页面缓存里摘除
 * @page: 要删除的页，调用前必须保证：
 *        1) 页已在缓存中 (page->mapping != NULL)
 *        2) 页处于 Locked 状态
 *
 * 函数只做两步：
 *  ① 从 radix/xarray 树中移除该索引槽位；
 *  ② 把 page->mapping 置为 NULL，表示页已脱离缓存。
 *
 * 注意：函数不会释放页本身，也不会把页放进空闲链表------
 * 调用者必须已经持有页引用 (refcount)，并在后续自行 put_page()。
 */
void delete_from_page_cache(struct page *page){
	struct address_space *mapping = page->mapping; /* 所属缓存容器 */
	void *shadow = NULL;
	int nr = 1;                                    /* 默认只删 1 个条目 */

	/* 1. 从 xarray 中删除该索引，同时拿到 shadow 条目（若存在）*/
	xa_lock_irq(&mapping->i_pages);
	shadow = xa_erase(&mapping->i_pages, page->index);
	xa_unlock_irq(&mapping->i_pages);

	/* 2. 更新缓存计数 */
	if (xa_is_shadow(shadow))
		nr = 0;                                  /* shadow 不算真实页 */
	__dec_zone_page_state(page, NR_FILE_PAGES);
	if (PageSwapBacked(page))
		__dec_zone_page_state(page, NR_SHMEM);
	mapping->nrpages -= nr;

	/* 3. 彻底断开页与缓存容器的关联 */
	page->mapping = NULL;
	/* 清除页标志，避免后续误用 */
	page_remove_rmap(page, false);
	/* 如果页还在 LRU 链表上，这里会把它摘下来 */
	if (PageLRU(page))
		lru_cache_del(page);
}

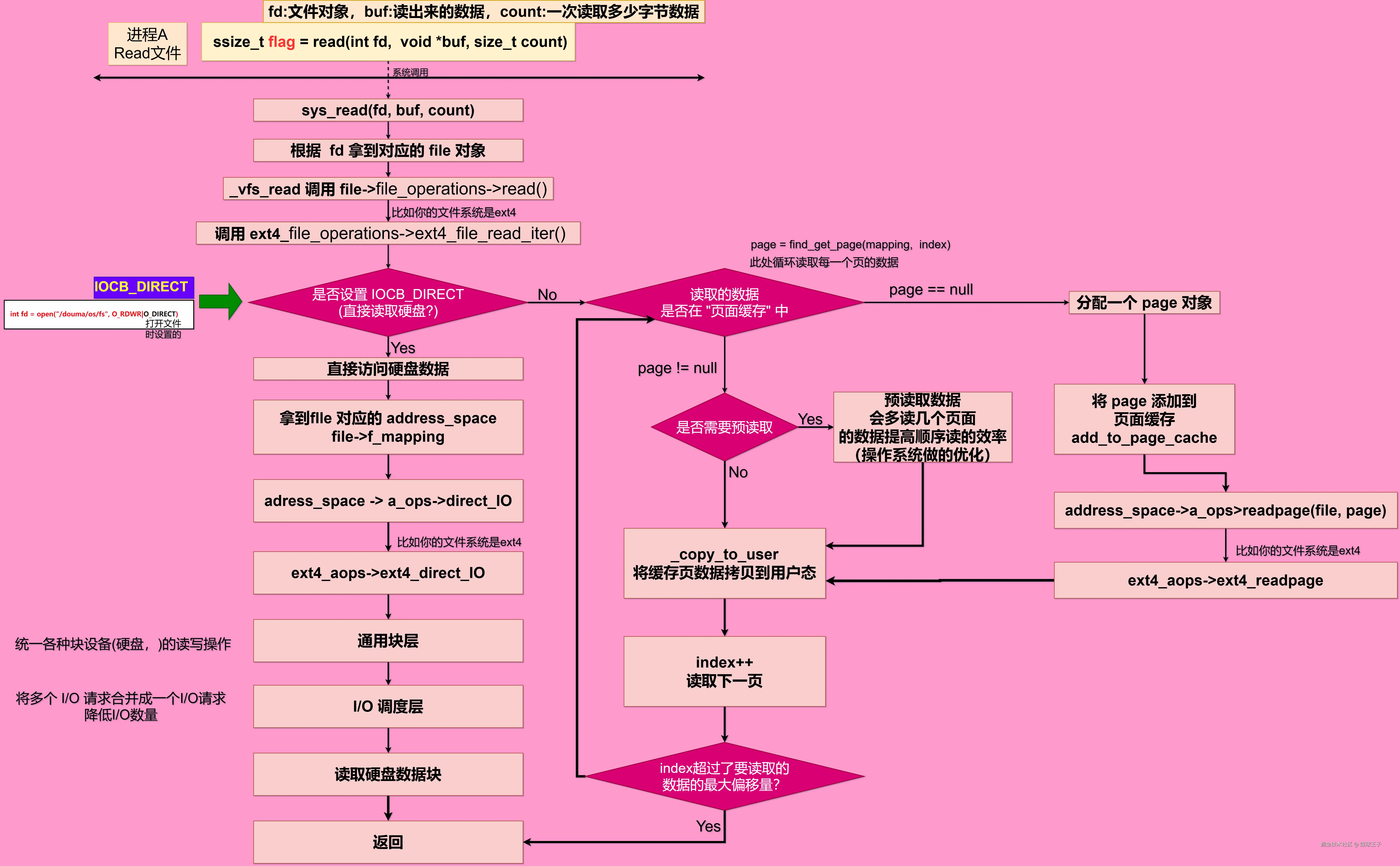

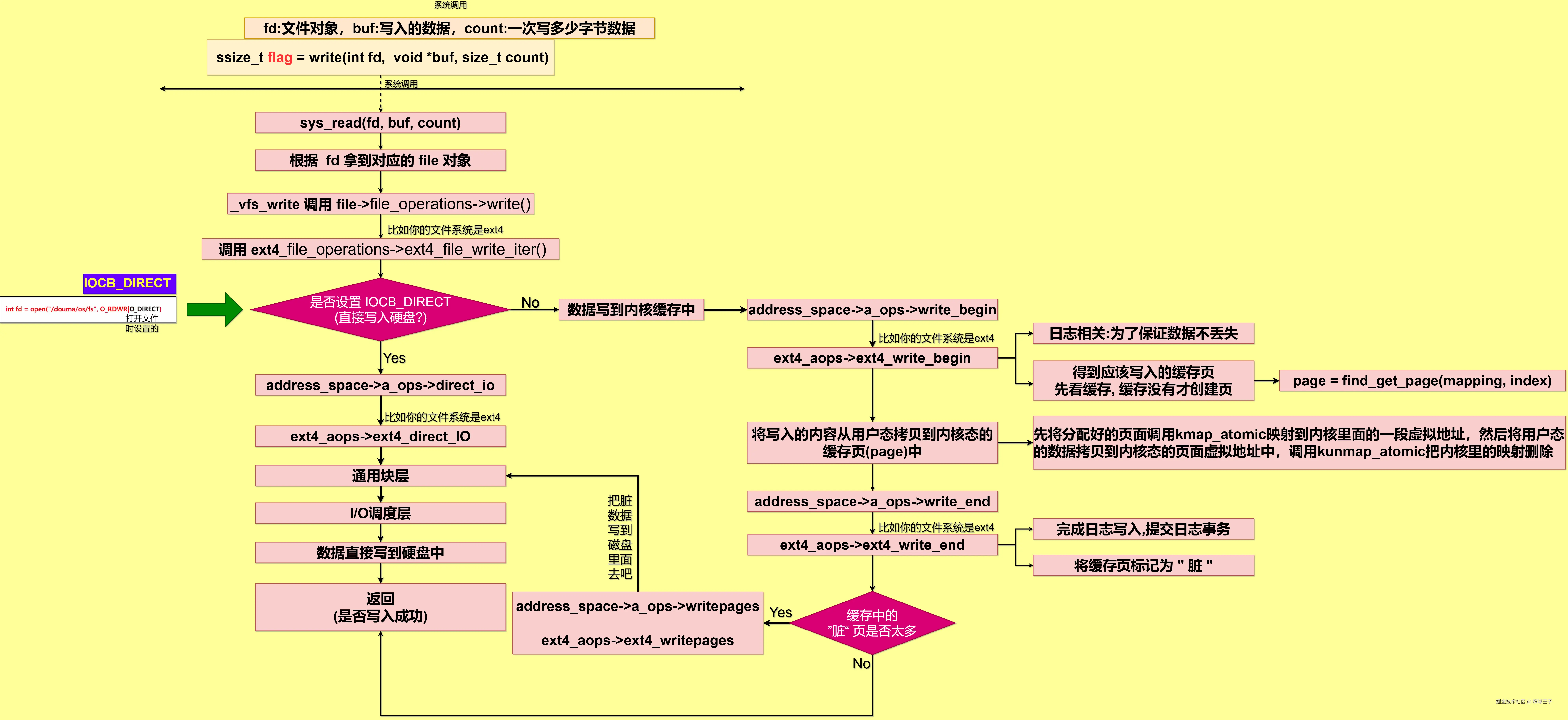

再看文件读写(简略)流程

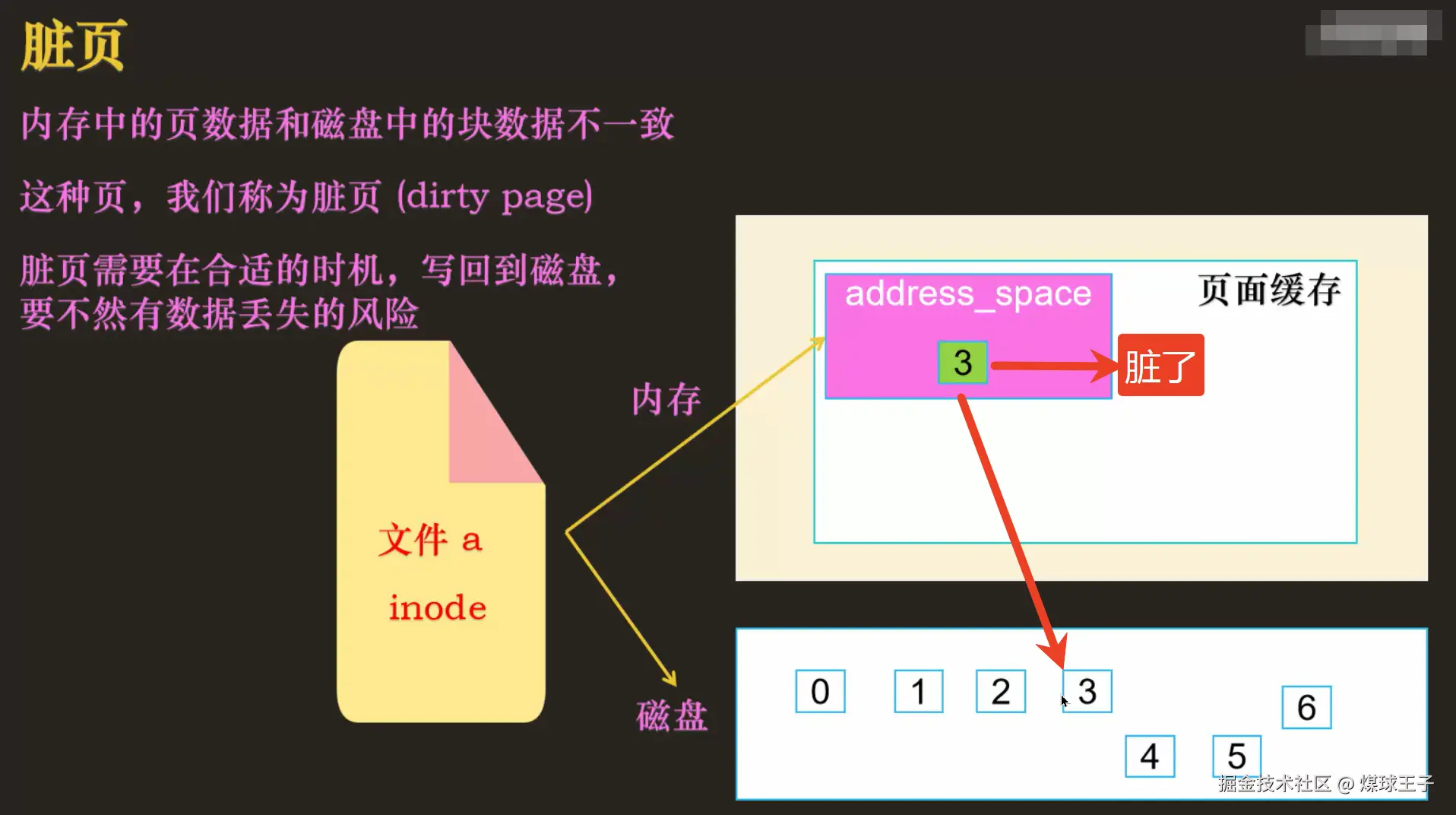

什么是脏页？

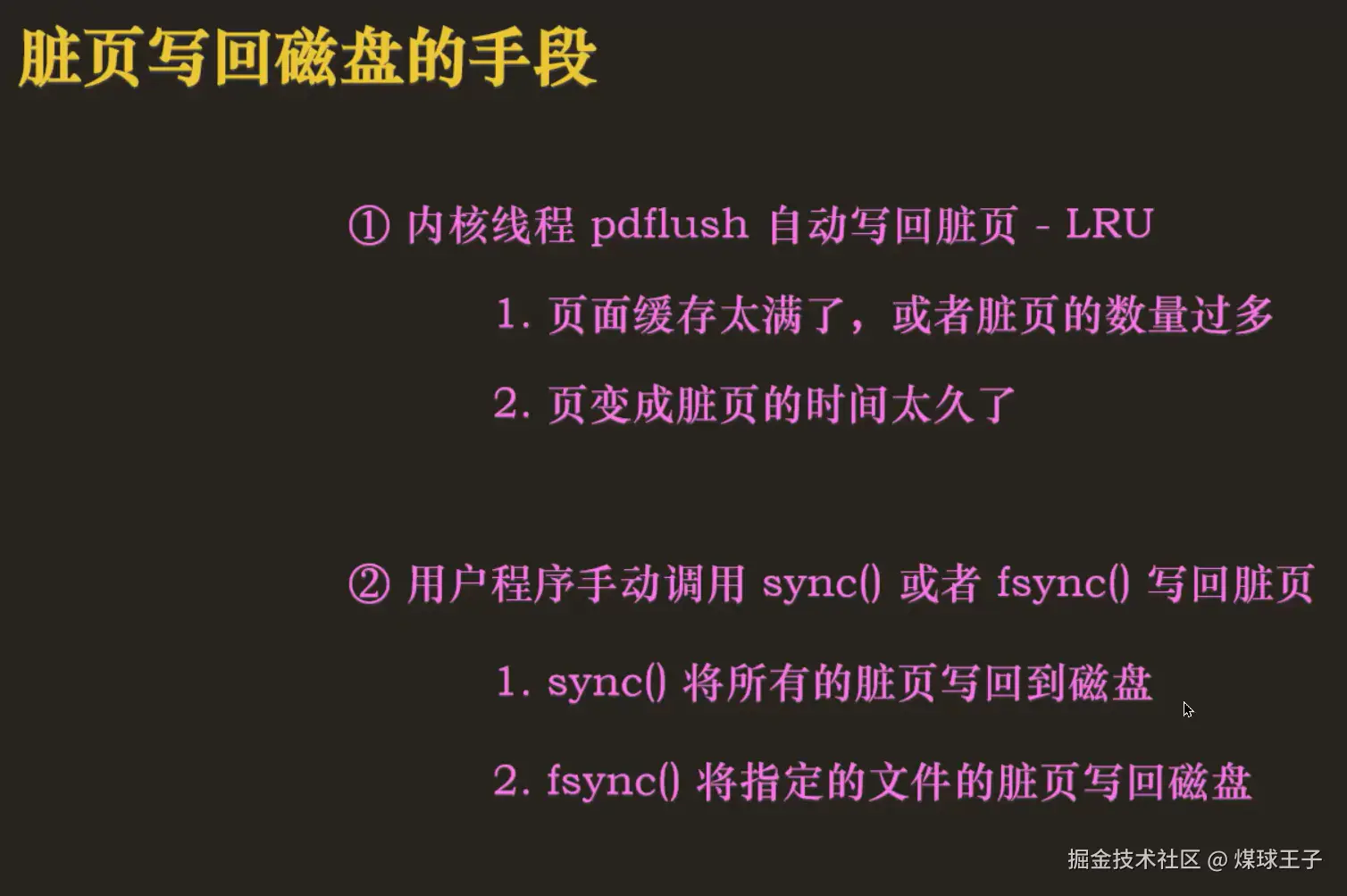

脏页数据写回到磁盘的方式

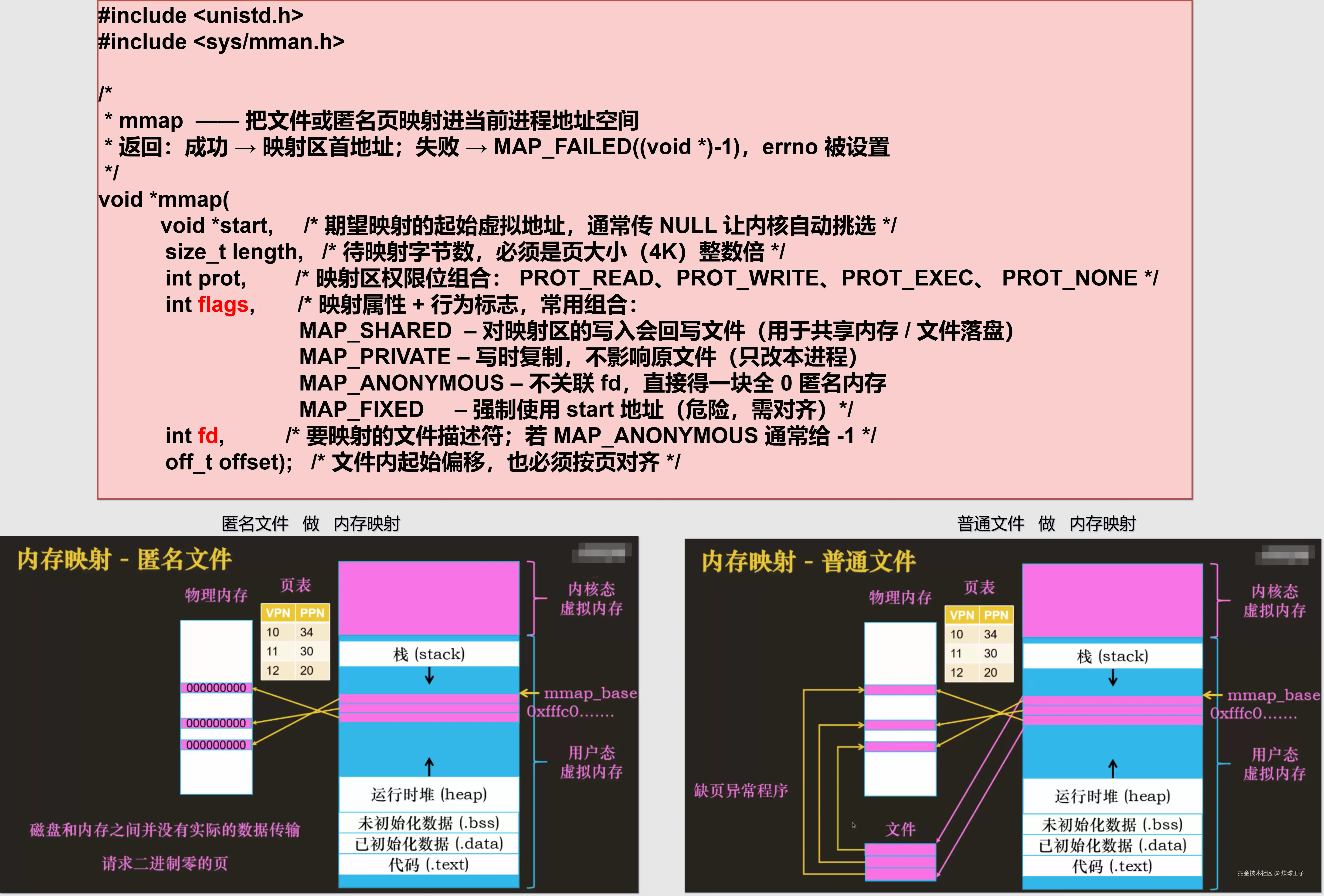

再看内存映射

#include <unistd.h>
#include <sys/mman.h>

/*
 * mmap ------ 把文件或匿名页映射进当前进程地址空间
 * 返回：成功 → 映射区首地址；失败 → MAP_FAILED((void *)-1)，errno 被设置
 */
void *mmap(void *start,     /* 期望映射的起始虚拟地址，通常传 NULL 让内核自动挑选 */
           size_t length,   /* 待映射字节数，必须是页大小(4K)整数倍 */
           int prot,        /* 映射区权限位组合：PROT_READ、PROT_WRITE、PROT_EXEC、PROT_NONE */
           int flags,       /* 映射属性 + 行为标志，常用组合：
                             *   MAP_SHARED  -- 对映射区的写入会回写文件（共享内存/文件落盘）
                             *   MAP_PRIVATE -- 写时复制，不影响原文件（仅本进程可见）
                             *   MAP_ANONYMOUS -- 不关联 fd，直接得一块全 0 匿名内存
                             *   MAP_FIXED     -- 强制使用 start 地址（危险，需对齐）
                             */
           int fd,          /* 要映射的文件描述符；若 MAP_ANONYMOUS 通常给 -1 */
           off_t offset);   /* 文件内起始偏移，也必须按页对齐 */

内存映射涉及的数据结构

struct vm_area_struct {
	unsigned long vm_start;		/* 内存映射区域起始地址 */
	unsigned long vm_end;		/* 内存映射区域结束地址 */
	pgprot_t vm_page_prot;		/* 访问权限 */
	struct vm_area_struct *vm_next, *vm_prev; /* 挂入 mm->mmap 双向链表 */
	struct rb_node vm_rb;		/* 挂入 mm->mm_rb 红黑树 */
	unsigned long vm_pgoff;		/* 以页为单位的文件内偏移 */
	struct file *vm_file;		/* 被映射的文件（MAP_ANONYMOUS 时 NULL） */
	const struct vm_operations_struct *vm_ops; /* vma 操作钩子 */
	struct anon_vma *anon_vma;	/* 匿名页反向映射 */

	/* --- 以下来自 anon_vma 内部，图中混贴，已拆出 --- */
	struct rb_node rb;		/* anon_vma->rb_root 上的节点 */

	unsigned long rb_subtree_last;	/* 子树中最大地址 */
    #ifdef CONFIG_ANON_VMA
	unsigned long shared;		/* 引用计数或共享标志 */
    #endif
};

如需完整内核定义，请直接参考 linux/mm_types.h。

内存映射涉及的大体流程

再看缺页异常大体流程

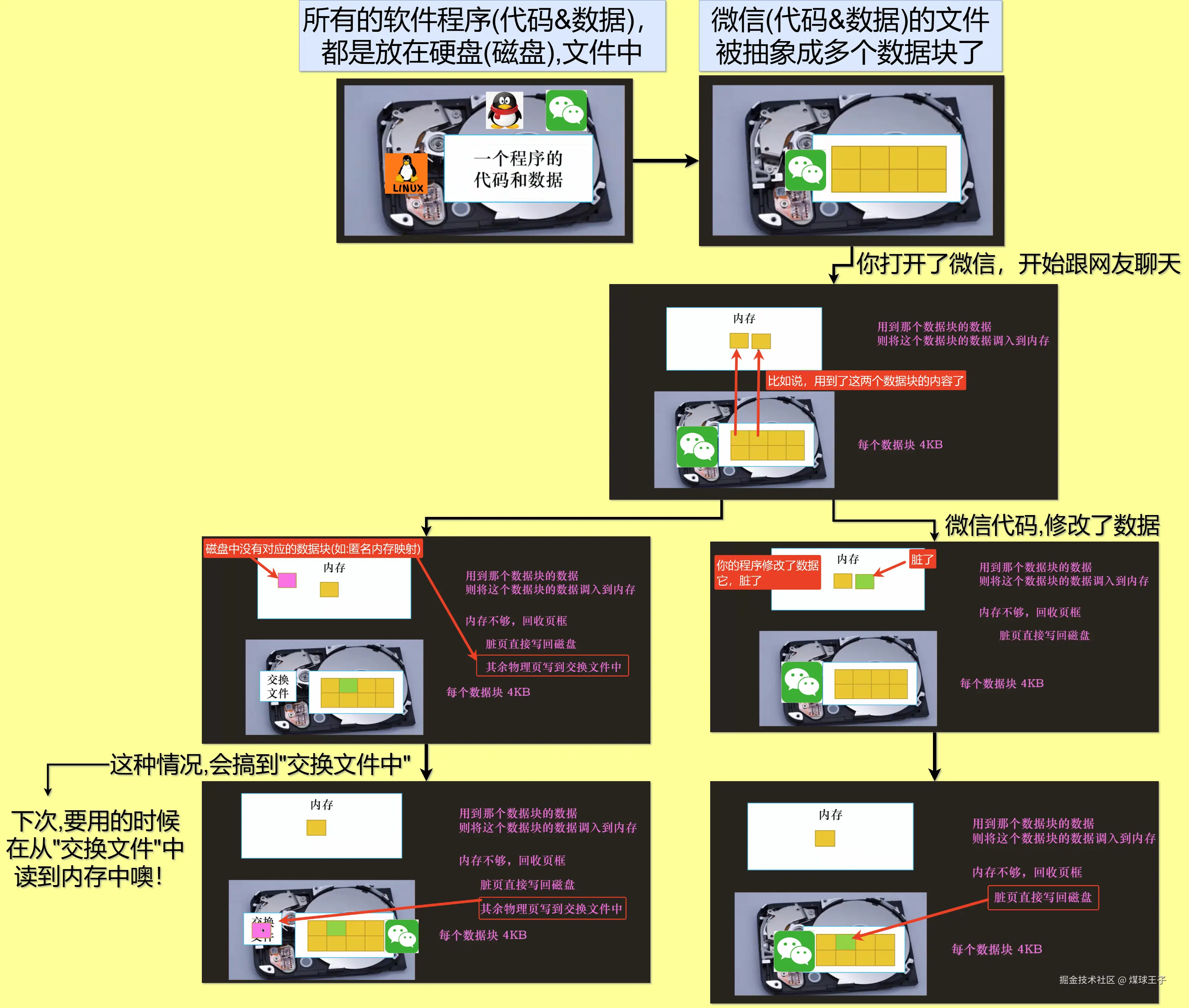

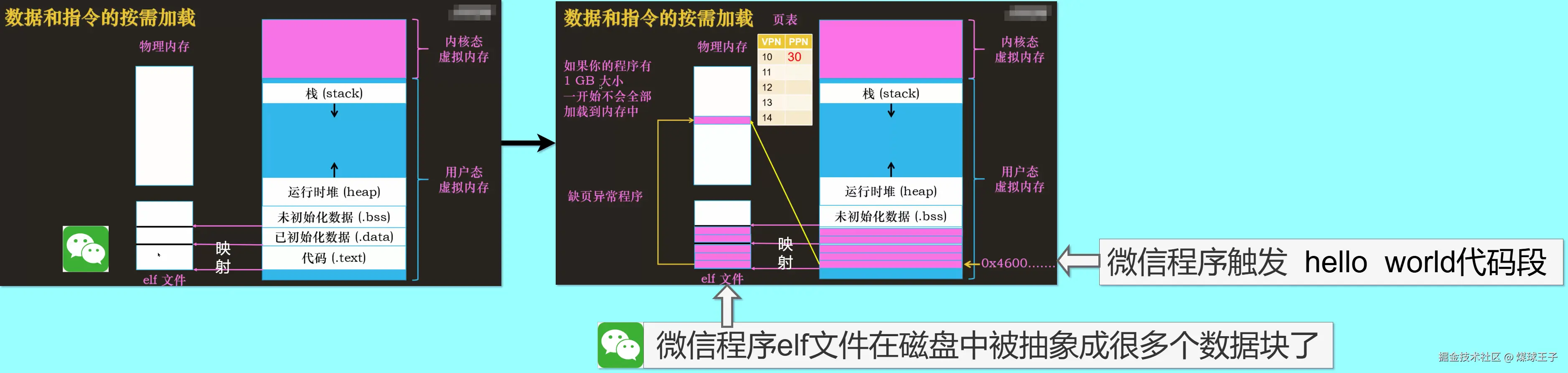

按需调页

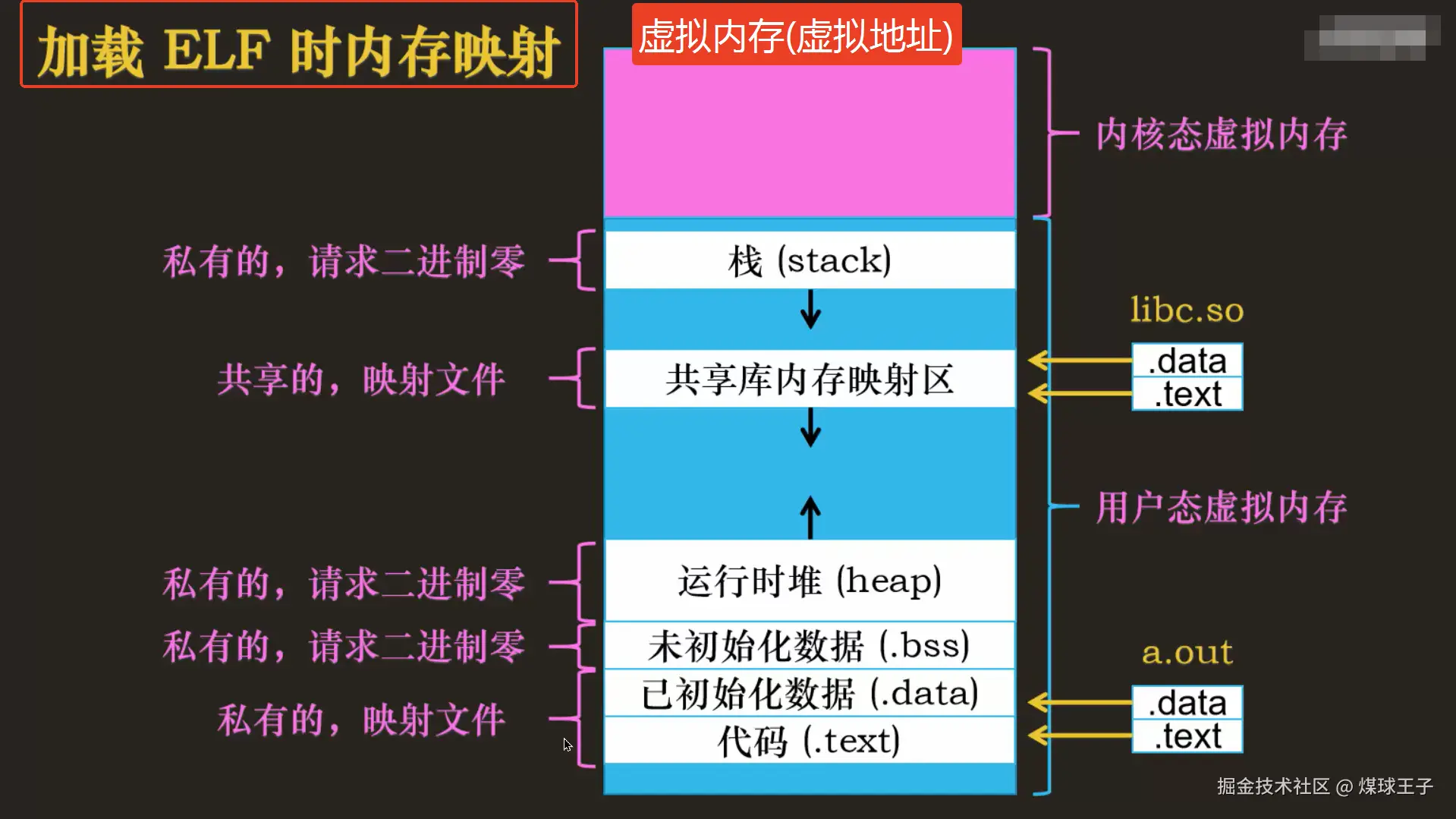

我们的软件程序一般都被打包到 ELF 文件中
