MOS防倒灌电路设计

在工业控制、车载电子、通信电源等24V供电系统中,一个常被忽视却至关重要的问题是如何安全地控制电源输出防止电流倒灌。当系统输出端连接电池、大容量电容或另一路电源时,一旦主电源关闭,输出端电压可能高于输入端,导致电流反向流入电源模块------轻则干扰逻辑控制,重则损坏前端电路。

本文基于一份工程实践笔记,深入解析一种采用双P沟道MOSFET背靠背连接的高可靠性方案。该设计不仅实现低功耗、高效率的电源开关控制,更从根本上解决了倒灌问题,是24V系统电源管理的理想选择。


一、为什么需要防倒灌?典型风险场景

在以下场景中,电流倒灌风险极高:

  • 输出端接有大容量滤波电容(如1000μF以上):主电源断开后,电容缓慢放电,其电压仍高于输入端;
  • 系统连接备用电池:当主电源掉电,电池电压(如24V)会通过MOS体二极管反灌至输入侧;
  • 多电源并联系统:某一路电源关闭后,其他电源通过公共母线倒灌。

若仅使用单个MOSFET作为开关,其内部寄生体二极管将为反向电流提供通路,导致:

  • 前端DC-DC电源异常发热;
  • 控制MCU因"幽灵供电"无法彻底关机;
  • 电池电量无谓损耗。

核心目标 :在关断状态下,双向阻断电流,无论输入/输出哪一侧电压更高。


二、方案核心:双P-MOS背靠背结构

1. 器件选型:DMP4065S-7

本方案选用 DMP4065S-7,一款集成双P沟道MOSFET的封装器件,关键参数如下:

参数 数值 设计意义
VDS 耐压 -40V 满足24V系统需求,并留有50%余量
VGS 耐压 ±20V 兼容3.3V/5V控制信号
最大连续电流 ID -2.4A 满足中小功率负载需求
导通电阻 RDS(on) 70mΩ @ VGS=-10V 低功耗,1A电流下仅65mW损耗
开启阈值 VGS(th) -3V 确保3.3V IO可完全驱动

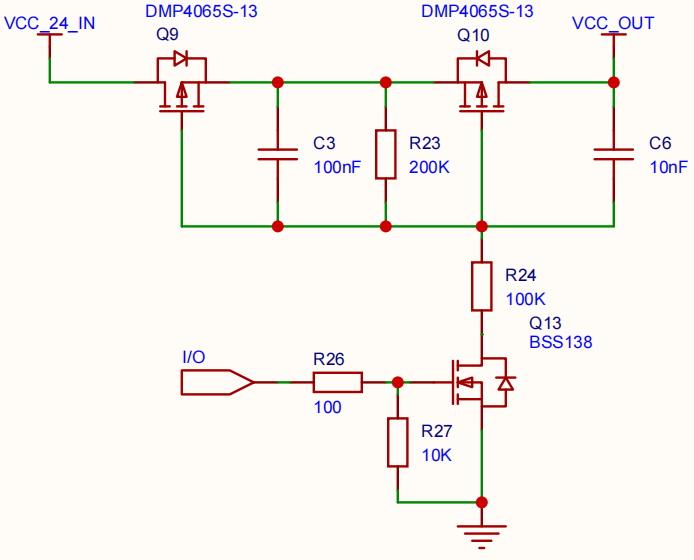

2. 背靠背连接原理

  • Q10(主开关):源极接24V输入,漏极接中间节点;
  • Q9(防倒灌):源极接输出端,漏极接中间节点;
  • 两管漏极相连,形成"背靠背"结构。
防倒灌机制
  • 正常导通时:I/O = 3.3V → Q9、Q10栅极被拉低为8V → 两管均导通 → 电流双向自由流通;
  • 关断状态时
    • 若输出端电压 > 输入端(如24V电池供电),Q9的体二极管正向偏置 ,但Q10的体二极管反向偏置
    • 反之,若输入端电压 > 输出端,Q10体二极管正向,Q9体二极管反向;
    • 总有一只体二极管处于反向阻断状态,彻底切断倒灌路径。

关键优势 :无需额外二极管,利用MOS自身结构实现双向阻断,同时保持低导通损耗。


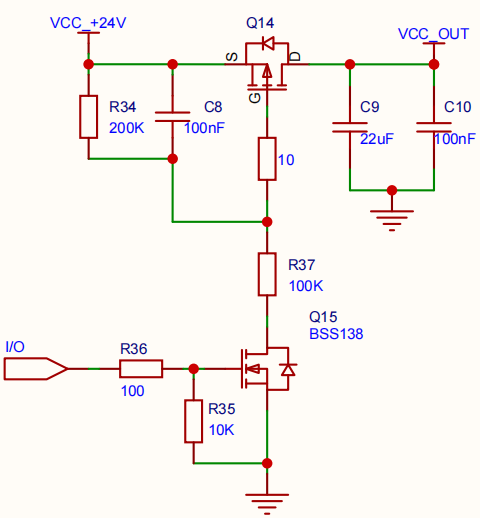

三、栅极驱动电路设计:低功耗与抗干扰兼顾

1. 分压电阻网络(100k + 200k)

  • 目的:将24V电源分压后驱动MOS栅极,避免VGS超限;
  • 计算

远低于±20V最大额定值,留有充足安全裕量;

  • 功耗优化
    静态电流 = 24V / 300kΩ = 80μA,功耗仅1.92mW,满足低功耗要求。

2. 下拉电阻 R3 = 10kΩ

  • 作用:确保MCU未初始化或IO悬空时,MOS栅极被可靠拉低,维持关断状态;
  • 阻值权衡
    • 若太小(如1kΩ)→ 静态功耗增加;
    • 若太大(如100kΩ)→ 抗干扰能力下降;
    • 10kΩ是抗干扰与功耗的最佳平衡点

3. 栅极串联电阻 R4 = 100Ω

  • 功能:抑制MOS开关过程中的高频振荡;
  • 取值依据:通常10Ω~100Ω即可有效阻尼,100Ω适用于高dV/dt环境。

四、辅助控制:N-MOS驱动级(BSS138)

由于MCU IO口(3.3V)无法直接驱动24V分压网络,需一级电平转换:

  • 选用BSS138 N-MOS
    • VDS = 50V > 24V,满足耐压;
    • RDS(on) = 3.5Ω @ VGS=10V(虽较高,但驱动电流仅80μA,压降可忽略);
  • 工作逻辑
    • MCU_IO = 3.3V → BSS138导通 → 拉低双P-MOS栅极 → 电源输出开启;
    • MCU_IO = 0V → BSS138关断 → 10kΩ下拉电阻生效 → 电源关闭。

⚠️ 注意 :BSS138的高RDS(on)在此处不影响性能,因其仅流过微安级电流。


五、缓启动与抗干扰设计

1. 电容 C3 = 100nF(必选)

  • 位置:并联于200kΩ分压电阻两端;
  • 作用
    • 抑制上电瞬间的电压跳变;
    • 消除MCU复位期间的栅极毛刺;
    • 实现软启动,限制浪涌电流。

2. 电容 C4 = 10nF(可选)

  • 位置:并联于100kΩ电阻两端;
  • 作用:进一步延长开启/关断时间,适用于高噪声环境;
  • 使用原则必须与C1配合使用,单独加C2可能导致误导通。

六、设计总结:四大核心优势

特性 实现方式 用户价值
防倒灌 双P-MOS背靠背,体二极管反向串联 彻底阻断反向电流,保护前端电源
低功耗 百k级分压电阻(80μA静态电流) 适合电池供电或待机系统
高可靠性 TVS防护 + 缓启动电容 + 栅极阻尼 抗ESD、抗浪涌、抗振荡
易控制 3.3V IO兼容,逻辑清晰 无缝对接MCU,软件控制简单

七、应用场景推荐

  • 工业PLC模块:防止现场24V传感器电源倒灌;
  • 车载设备:隔离主电瓶与备用电池;
  • 通信电源:多路冗余供电系统的单路关断;
  • UPS后备系统:主电源切换时避免环流。

结语:用对方法,事半功倍

这个看似简单的双MOS方案,实则融合了器件选型、拓扑创新、驱动优化、抗扰设计四大工程智慧。它用最低的成本(一颗双MOS+几颗无源元件),解决了24V系统中最棘手的倒灌与控制难题。
