在汽车电子与工业控制领域，霍尔效应开关作为核心传感部件，其稳定性、抗干扰能力和环境适应性直接决定了终端产品的性能上限。提到行业标杆级霍尔开关，A1204 凭借宽电压范围、强防护性能成为众多工程师的首选。而今天，杰盛微重磅推出的 JSM541-JSM546 系列高压霍尔效应开关，不仅全面对标 A1204 核心参数，更在封装灵活性、磁特性稳定性和诊断功能上实现升级，为汽车与工业应用提供更具性价比的高可靠性解决方案。
一 、核心参数对标 A1204，性能不相上下
作为深耕半导体领域的实力企业，杰盛微JSM541-JSM546 系列在设计之初便以 A1204 为基准，针对汽车和工业场景的严苛需求进行参数优化，确保在关键性能指标上实现精准对标。
在供电电压方面，JSM541-JSM546 系列支持 2.7V-30V 宽电压输入，与 A1204 的电压适配范围完全匹配，可直接兼容汽车 12V/24V 电源系统和工业标准电源架构，无需额外电压转换模块，降低系统设计复杂度。更值得一提的是，该系列具备 40V 过压保护能力，能轻松应对汽车电子中常见的负载突降等极端电压波动，而 A1204 的过压防护水平仅为 36V，JSM541-JSM546 在电压适应性上更胜一筹。
温度适应能力是霍尔开关在极端环境中稳定工作的关键。JSM541-JSM546系列的工作温度范围覆盖 - 40℃至 150℃，与 A1204 保持一致，无论是北方冬季的低温环境，还是汽车发动机舱的高温工况，都能稳定输出信号。同时，该系列内置负温度系数补偿电路，可自动抵消温度升高导致的磁通密度下降，确保磁特性在全温度范围内保持恒定，解决了传统霍尔开关因温度漂移导致的检测精度下降问题。
在防护性能上，JSM541-JSM546系列达到 ±12kV 人体模型 ESD 防护等级，远超行业平均水平，与 A1204 的 ESD 防护能力相当，能有效抵御生产、安装和使用过程中的静电干扰。此外，该系列还集成反向电压保护、短路保护和过温保护功能，VCC 引脚无需额外串联电阻或二极管即可实现反向电压防护，输出电流限制在 65mA 以内，避免短路导致的器件损坏，全方位保障电路安全，这与 A1204 的防护设计理念高度契合。
电流消耗方面，JSM541-JSM546系列典型值仅为 2.5mA，低功耗特性与 A1204 不相上下，能有效降低终端产品的能耗，尤其适合汽车电子中对功耗敏感的应用场景。高供电电流模式下，该系列电流范围为 12-17mA，可满足高负载驱动需求，兼顾低功耗与高驱动能力。
二、汽车 + 工业双场景覆盖，应用前景广阔
凭借卓越的性能和灵活的适配性，JSM541-JSM546系列在汽车电子和工业控制领域拥有广泛的应用场景，可全面替代 A1204，为终端产品升级赋能。
（1）汽车电子领域：覆盖整车核心传感场景
JSM541-JSM546系列通过 AEC-Q100 汽车电子认证，能适应汽车各个部位的恶劣环境，可广泛应用于：
-
动力系统：转速 / RPM 检测、电动助力转向（EPS）、变速箱与换挡选择器；
-
车身控制：座椅位置检测、安全带扣开关、引擎盖 / 后备箱 / 车门闩检测；
-
舒适系统：天窗 / 敞篷车顶部驱动、雨刮电机控制；
-
安全系统：刹车 / 离合器踏板位置检测。
在座椅位置检测中，其稳定的磁特性和抗振动能力可确保检测信号的准确性，为安全气囊触发提供可靠的位置信息；在电动助力转向系统中，快速的响应速度和低噪声特性，能提升转向控制的精准性，改善驾驶体验。
（2）工业控制领域：适配多元工业场景
在工业控制领域，JSM541-JSM546系列可满足工业设备的严苛要求，广泛应用于：
-
检测与测量：转速表、计数器拾取、流量传感；
-
电机控制：无刷直流电机换相、电机与风扇控制；
-
自动化控制：机器人控制、接近传感器、位置传感器。
在工业机器人关节控制中，其抗干扰能力和精准的位置检测性能，可确保机器人动作的协调性；在流量传感器应用中，稳定的输出信号能提高流量测量的精度，为工业生产的过程控制提供可靠数据。
三、六大核心升级：不止于替代，更优于 A1204
如果说参数对标是 JSM541-JSM546系列的 "基础操作"，那么针对 A1204 的痛点进行的 6 大核心升级，则让这款产品具备了无可替代的竞争力，为工程师提供更灵活、更可靠的设计选择。
（1）6 款细分型号，覆盖全场景需求

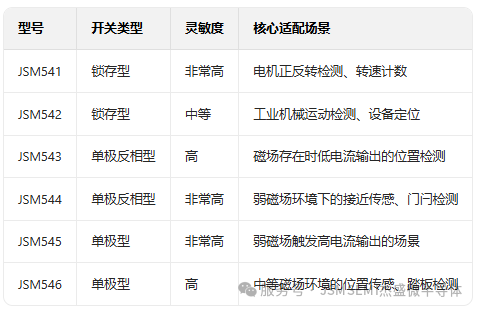

A1204 的型号选择较为单一，难以适配不同磁场强度、输出逻辑的多元场景。而 JSM54X 系列提供 6 款细分型号，涵盖锁存型、单极型、单极反相型三种开关类型，灵敏度从高到极高不等，精准匹配各类应用需求：
无论是需要双向磁场触发的锁存场景，还是单向磁场控制的单极场景，亦或是特殊输出逻辑的反相场景，JSM54X 系列都能提供精准适配的型号，无需工程师额外设计复杂电路进行兼容。
（2）双封装 + 灵活包装，适配不同安装需求

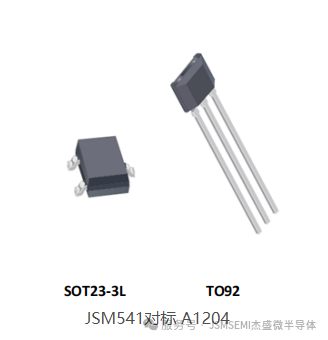

A1204 仅提供 TO92 封装，在汽车电子等空间受限的场景中灵活性不足。JSM541-JSM546系列贴心提供 SOT23-3L 和 TO92S 两种封装，满足不同场景的安装需求：
-
SOT23-3L 封装：体积小巧，引脚间距仅 0.95mm，整体尺寸仅 2.82-3.02mm（长）×1.5-1.7mm（宽），适合 PCB 空间紧张的汽车电子模块（如 EPS、变速箱控制单元），能有效提升 PCB 布局密度。
-
TO92S 封装：采用引脚设计，散热性能优异，机械稳定性强，便于工业设备的手工焊接和批量组装，适合对散热和机械强度有要求的工业场景（如电机控制、流量传感器）。
在包装方式上，SOT23-3L 采用 3000 个 / 卷的带式卷盘包装，适配自动化贴片机；TO92S 采用 1000 个 / 袋的散装包装，满足小批量生产和手工焊接需求，两种包装方式覆盖不同生产规模的需求。
（3）磁特性超稳定，抗干扰能力拉满
霍尔开关的磁特性稳定性，直接影响检测精度。JSM541-JSM546系列采用先进的 BCDMOS 工艺制造，集成主动偏移补偿电路，通过斩波偏移补偿技术，有效抵消机械应力导致的磁偏移，确保磁特性在宽电压和温度范围内保持稳定。
该系列的磁噪声仅为 0.1mT（1kHz 方波信号），检测精度远超行业平均水平；磁开关阈值 hysteresis 最小为 2mT，能有效避免因磁场波动导致的输出抖动。无论是工业环境中的机械振动，还是汽车行驶过程中的颠簸，都不会影响传感器的检测性能，确保输出信号的一致性和可靠性。
（4）全面诊断功能，满足汽车级功能安全要求
A1204 在诊断功能上相对薄弱，难以满足高端汽车电子对功能安全的需求。而JSM541-JSM546系列严格按照 AEC-Q100 汽车电子认证标准设计，内置全面的诊断功能，可实时监控器件内部状态：
-
内部电压调节器：实时检测欠压、过压故障；
-
内部偏置与电流：监控偏置电路和电流水平是否正常；
-
内部参考电压：确保参考电压稳定，避免检测精度偏移；
-
霍尔板电压：监控霍尔板工作状态，及时发现异常。
当出现上述故障时，输出端会自动进入高阻态（三态），向系统反馈故障信息，便于工程师及时排查问题，降低终端产品的故障率，完全满足汽车电子对功能安全的严苛要求。
（5）时序性能优异，适配高速场景
在高速转速检测、电机换相等场景中，霍尔开关的响应速度至关重要。JSM541-JSM546系列的输出上升时间和下降时间均不超过 1μs（VCC=12V，RL=820Ω，CL=20pF），延迟时间典型值仅为 16μs，输出抖动控制在 ±0.5μs 以内（1kHz 方波信号），时序性能远超行业平均水平。
快速的信号响应的特性，能确保电机转速调节的精准性，提升驾驶体验；在工业计数器应用中，短延迟和低抖动可避免计数误差，提升测量精度，完美适配高速场景的使用需求。
（6）应用电路极简，降低开发成本
JSM541-JSM546系列作为 2 线制霍尔开关，应用电路设计极为简洁，无需复杂的外围器件，可大幅降低开发成本和周期。其核心应用逻辑是通过串联电阻 RL 检测电流消耗，当磁场触发传感器时，电流会在高、低功耗状态之间切换，通过测量 RL 两端的电压即可获取检测信号。
简单的电路设计不仅降低了 PCB 布局难度，还减少了元器件数量，提升了系统的稳定性和性价比，让工程师无需花费大量时间调试外围电路，加快产品上市周期。
