工业网关融合之道：疆鸿智能ETHERNET/IP 与 EtherCAT 在包装印刷厂的精妙协奏

在现代包装印刷工厂的自动化交响曲中，不同品牌、不同协议的设备如同各具特色的乐器，其和谐演奏的关键，在于一位无形的"指挥家"------工业协议网关。本文将以某包装印刷厂的实际升级项目为例，深度剖析以 ETHERNET/IP 转 EtherCAT 网关为核心，实现罗克韦尔（Rockwell）PLC系统与高效能设备网络无缝集成的解决方案，展现其在提升生产柔性、精度与效率方面的核心价值。

一、工厂核心需求与挑战

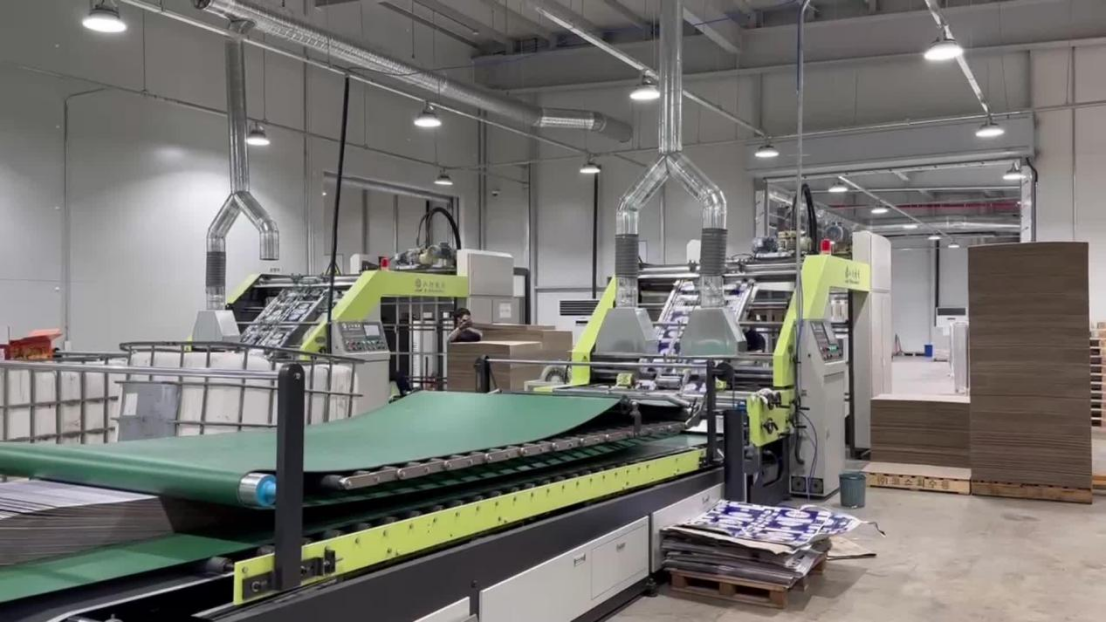

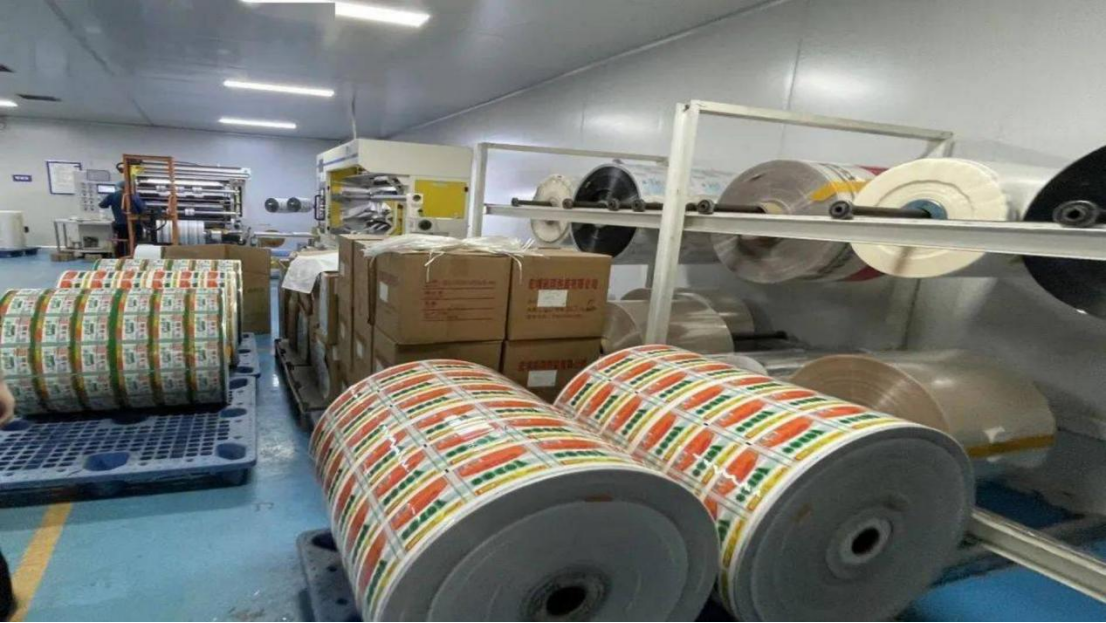

该工厂致力于高端包装印刷，原有生产线控制系统以罗克韦尔 ControlLogix PLC 为核心，采用 ETHERNET/IP 协议。为提升关键工位（如精准套色、高速模切）的工艺水平，计划引入多台支持 EtherCAT 协议的高性能伺服驱动器与远程IO模块。EtherCAT以其卓越的实时性、高同步精度和灵活的拓扑结构，非常适合高速、多轴的精确定位控制。核心挑战在于：如何让基于 ETHERNET/IP 的上位PLC，无需更改原有架构即可直接、高效地控制和监控下层 EtherCAT 设备，实现数据流的无缝跨协议交互。

二、项目核心设备与集成架构

核心设备清单与网关角色

项目核心设备包括：罗克韦尔 ControlLogix 5570 PLC（主控制器）、若干支持 EtherCAT 的伺服驱动系统、分布式IO站。其中，ETHERNET/IP 转 EtherCAT 协议网关成为破局关键。该网关扮演着"协议翻译官"与"网络调度者"的双重角色：

北向接口：作为 ETHERNET/IP 从站，无缝接入工厂现有的 ETHERNET/IP 网络，被罗克韦尔 PLC 识别为一个（或多个）标准的I/O适配器模块，通过周期性（CIP Cyclic）或非周期性（CIP Explicit）通信进行数据交换。

南向接口：作为 EtherCAT 主站，主动发起并管理下游的 EtherCAT 网络。它负责初始化、配置所连接的 EtherCAT 从站设备（如伺服驱动器、IO模块），并执行高速、确定性的过程数据循环通信。

网络连接拓扑

网络架构呈现清晰的层级化特点：

```

罗克韦尔 PLC (ETHERNET/IP 主站)

工厂级 Ethernet/IP 网络

EIP/ECAT 网关 (从站/主站)

EtherCAT 干线 (主站)

| |

伺服驱动器1\] \[远程IO站1

| |

伺服驱动器2\] \[远程IO站2

... ...

```此拓扑中，PLC仅需与网关进行标准化 ETHERNET/IP 通信，无需处理 EtherCAT 底层协议。网关则负责将PLC下发的控制指令（如目标位置、速度）实时转换为 EtherCAT 报文，驱动伺服系统；同时，将 EtherCAT 网络采集的实时状态（如实际位置、扭矩、IO信号）打包回送给PLC。

关键配置流程

配置过程体现了集成的精准性：

PLC侧配置：在罗克韦尔 Studio 5000 编程软件中，添加网关的EDS文件。随后，像添加本地I/O模块一样，将网关设备添加到 ETHERNET/IP 设备树中，并定义输入/输出数据块的大小与结构，映射到PLC的逻辑标签。

网关侧配置：使用网关厂商提供的专用配置工具。首先，扫描并识别其下游所有 EtherCAT 从站设备，生成网络拓扑。然后，根据设备描述文件（ESI），为每个从站分配过程数据映射地址。最后，建立网关内部数据缓冲区与PLC所定义的 ETHERNET/IP 数据块之间的精确映射关系。

伺服/IO设备配置：通过各设备自带软件进行基本参数设置（如电机型号、反馈类型等），其过程数据对象（PDO）与服务数据对象（SDO）的通信由网关作为 EtherCAT 主站自动管理。

三、应用效果与技术价值

项目实施后，网关的桥梁效应迅速转化为显著的生产力提升与技术价值：

实现了异构系统的高性能融合：在不改动原有PLC核心控制系统的前提下，成功将高性能 EtherCAT 实时运动控制网络融入工厂。PLC得以专注于高级逻辑与生产管理，而高实时性要求的运动控制任务由 EtherCAT 网络高效、精确执行，发挥了各自协议的优势。
显著提升生产精度与速度：得益于 EtherCAT 的亚微秒级同步性能，多轴伺服系统在套色、模切等工序中达到了更高的同步精度，直接提升了印刷质量和模切准确性，同时设备响应速度提高，缩短了生产节拍。
简化了系统架构与维护：网关替代了可能需要的复杂多控制器方案或定制化开发，使系统结构更简洁。故障诊断也得以分层：PLC层监控网关状态，网关工具则提供详尽的 EtherCAT 网络诊断信息，便于快速定位问题，降低了维护复杂度和时间成本。
增强了系统扩展灵活性：未来如需增加或更换 EtherCAT 设备，只需在网关配置中进行更新，并通过修改PLC数据映射即可完成集成，极大提升了生产线的可扩展性和改造适应性。

结论

在工业互联网与智能制造深度融合的背景下，疆鸿智能ETHERNET/IP 转 EtherCAT 网关的应用，超越了简单的协议转换。它通过精巧的架构设计，将代表IT领域广泛互联能力的 ETHERNET/IP 与代表OT领域硬实时控制巅峰的 EtherCAT 深度融合，为包装印刷这类对同步与精度要求严苛的行业，提供了一种既尊重现有投资、又拥抱尖端技术的平滑升级路径。该项目证明，选择合适的工业网关，是实现设备互联互通、挖掘数据价值、最终驱动生产效能跃升的关键实践。
