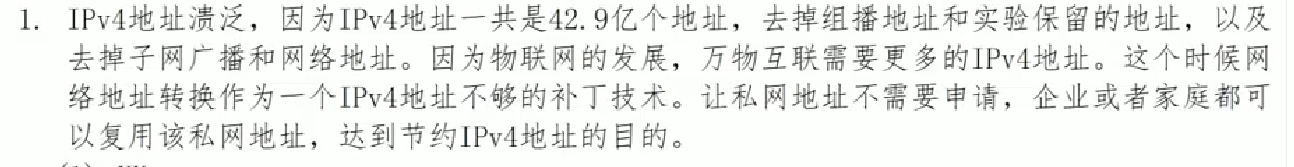

一、NAT产生的背景

IPv4地址分类

类别	范围	首字节	默认掩码	网络/主机位
A类	1.0.0.0 - 126.255.255.255	1-126	255.0.0.0 (/8)	网络.主机.主机.主机
B类	128.0.0.0 - 191.255.255.255	128-191	255.255.0.0 (/16)	网络.网络.主机.主机
C类	192.0.0.0 - 223.255.255.255	192-223	255.255.255.0 (/24)	网络.网络.网络.主机
D类	224.0.0.0 - 239.255.255.255	224-239	无（组播专用）	组播地址
E类	240.0.0.0 - 255.255.255.255	240-255	无（保留实验）	实验地址

私有地址（必须记住）

类别	私有地址范围	CIDR表示
A类私有	10.0.0.0 - 10.255.255.255	10.0.0.0/8
B类私有	172.16.0.0 - 172.31.255.255	172.16.0.0/12
C类私有	192.168.0.0 - 192.168.255.255	192.168.0.0/16

二、定义

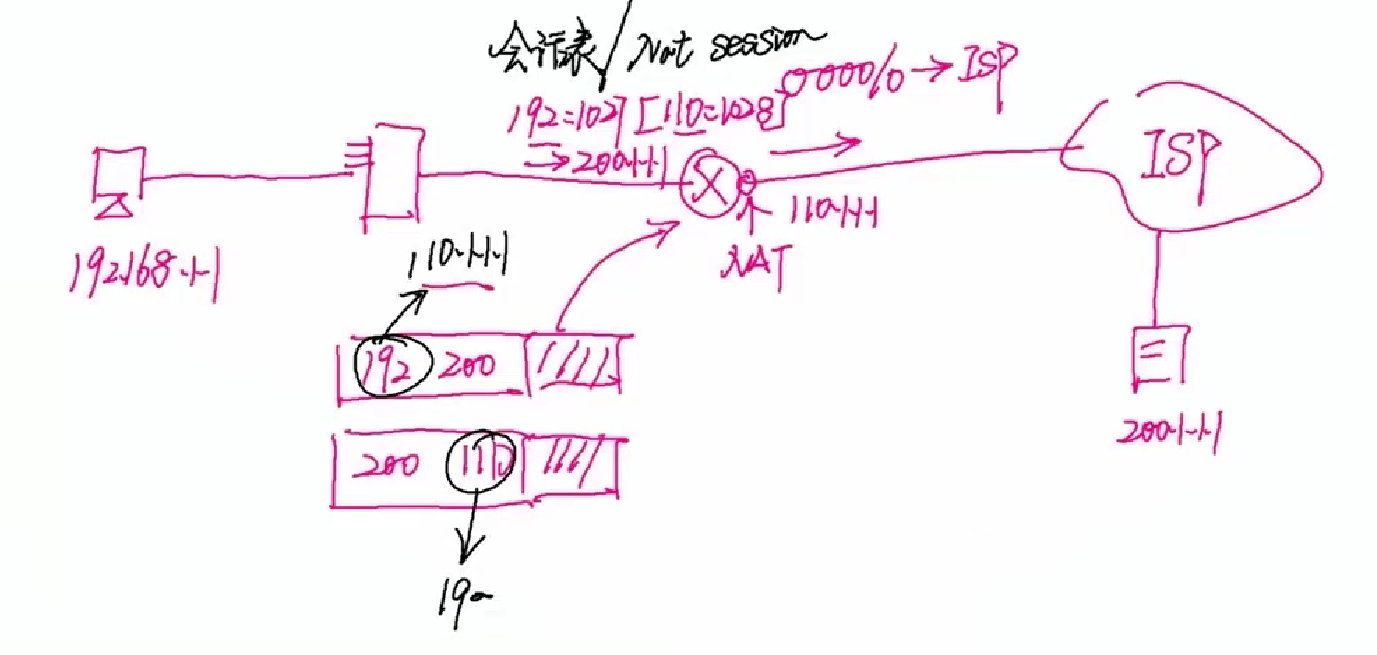

三、工作流程

四、NAT的种类

源NAT

1、NO-PAT

bash 复制代码

# NO-PAT配置示例（华为）
nat address-group 1 202.100.1.100 202.100.1.100  # 单个IP
nat-policy
  rule name "no_pat_rule"
    source-zone trust
    destination-zone untrust
    source-address 192.168.1.100 32  # 只转换这个IP
    action source-nat address-group 1 no-pat  # 关键：no-pat参数

为什么NO-PAT模式下安全策略优先？

原因：需要基于真实身份做安全检查

bash 复制代码

情景：内网服务器通过NO-PAT对外提供服务
服务器：192.168.1.100 → 映射为公网IP：202.100.1.100

访问流程：
外部用户(8.8.8.8) → 请求202.100.1.100:80 → [防火墙] → 服务器192.168.1.100:80

安全策略必须基于【真实身份】做控制，而NAT会【隐藏真实身份】'

第一层：数据层面（最直观）

bash 复制代码

# 内网有两个用户：
员工A：192.168.1.10
员工B：192.168.1.20

# 出访互联网时，PAT转换：
192.168.1.10:1000 → 202.100.1.1:2000
192.168.1.20:1000 → 202.100.1.1:2001

# 到达安全策略时：
看到的都是：202.100.1.1 在访问
问：哪个是员工A？哪个是员工B？
答：分不出来！

第二层：策略配置层面

bash 复制代码

# 企业需求：研发部可以上网，财务部不能上网
研发部：192.168.1.0/24
财务部：192.168.2.0/24

# 如果先NAT后安全：
所有人 → 都变成202.100.1.1 → 安全策略怎么写？
只能写：允许202.100.1.1上网
结果：财务部也能上网了！

# 如果先安全后NAT：
安全策略：
1. 允许192.168.1.0/24上网
2. 拒绝192.168.2.0/24上网
NAT策略：
1. 将允许上网的流量做NAT转换
结果：财务部根本上不了网

第三层：实际报文流程
错误顺序（先NAT后安全）

bash 复制代码

# 财务部员工访问百度
原始包：src=192.168.2.10 → NAT → src=202.100.1.1
安全策略：检查202.100.1.1→百度 → 允许！❌

# 研发部员工访问百度
原始包：src=192.168.1.10 → NAT → src=202.100.1.1
安全策略：检查202.100.1.1→百度 → 允许 ✓

# 问题：安全策略看不到192.168.2.10这个关键信息！

正确顺序（先安全后NAT）

bash 复制代码

# 财务部员工访问百度
原始包：src=192.168.2.10 → 安全策略 → 拒绝！不允许上网 → 丢弃 ❌

# 研发部员工访问百度
原始包：src=192.168.1.10 → 安全策略 → 允许 ✓ → NAT → src=202.100.1.1 → 转发

# 安全策略基于真实地址做决策，NAT只是匿名化工具

对于外部进来的流量，通常是【先NAT后安全】，而不是【先安全后NAT】！

外部访问内部的完整流程

情况1：先安全后NAT（有问题）

bash 复制代码

# 外部访问内部Web服务器
公网IP：202.100.1.100 → NAT映射到 → 内网IP：192.168.1.100

# 防火墙处理流程（先安全后NAT）：
1. 收到包：src=8.8.8.8, dst=202.100.1.100:80
2. 执行安全策略：检查"8.8.8.8→202.100.1.100:80"是否允许 ✓
3. 执行NAT：dst转换为192.168.1.100:80
4. 转发到服务器

# 看起来没问题，但实际配置时：
安全策略应该怎么写？
- 写目的IP=202.100.1.100（公网IP）？
- 还是写目的IP=192.168.1.100（内网IP）？

问题所在：

配置混乱：管理员要在安全策略里记住公网IP，但在内网看到的却是内网IP
多个服务器时更乱：

bash 复制代码

服务器A：内网192.168.1.100 → 公网202.100.1.100
服务器B：内网192.168.1.200 → 公网202.100.1.200

安全策略配置：
- 允许访问202.100.1.100
- 拒绝访问202.100.1.200

但内部管理时用的是192.168.1.x，需要大脑转换！

情况2：先NAT后安全（更合理）

bash 复制代码

# 同样场景，采用先NAT后安全：
1. 收到包：src=8.8.8.8, dst=202.100.1.100:80
2. 执行NAT：dst转换为192.168.1.100:80
3. 执行安全策略：检查"8.8.8.8→192.168.1.100:80"是否允许 ✓
4. 转发到服务器

# 安全策略配置：
rule name "allow_web_server"
  source-zone untrust
  destination-zone dmz
  source-address 8.8.8.8 32
  destination-address 192.168.1.100 32  # 直接写内网IP！
  service http
  action permit

优势：

配置直观：安全策略直接管控内网服务器IP
管理简单：不用在公网IP和内网IP之间来回转换
逻辑清晰：内部网络的所有策略都基于内部地址

bash 复制代码

┌─────────────┐   出站流量（内→外）    ┌─────────────┐
│   内网用户   │ ────────────────────▶ │   互联网    │
│ 192.168.x.x │                       │             │
└─────────────┘                       └─────────────┘
        │                                    ▲
        │                                    │
        ▼                                    │
┌────────────────────────────────────────────┐
│            防火墙策略处理顺序               │
├────────────────────────────────────────────┤
│  出站方向：                               │
│  1. 收到包：src=192.168.1.10 → 安全策略检查 │
│  2. 允许？ → 执行NAT：src=202.100.1.1      │
│  3. 转发到外网                            │
│                                            │
│  入站方向：                               │
│  1. 收到包：dst=202.100.1.100 → 执行NAT    │
│  2. NAT转换：dst=192.168.1.100             │
│  3. 安全策略检查：访问192.168.1.100允许吗？ │
│  4. 允许？ → 转发到内网                    │
└────────────────────────────────────────────┘

Server Map表

会话表老化时间是很快的，但是生成的server map表，老化时间比较慢

这还会产生 No-pat Reverse 这个反向表

NAT Server-Map表 ：是静态的、预制的"地图" ，告诉防火墙"当外面的人要找公网IP X的Y端口时，应该把它转到内网IP A的B端口"。它解决的是**"找谁"**的问题。
ASPF Server-Map表 ：是动态的、智能的"通行证" ，告诉防火墙"里面这个客户端刚刚协商了一个新端口Z，等会儿外面会有数据从这个端口进来，你得提前放行"。它解决的是**"怎么进"**的问题。

联系：它们都是防火墙在会话正式建立之前 就预先准备好的"映射关系"或"放行规则"，目的是让后续流量能够被正确处理。
区别：一个解决地址转换 的映射，一个解决协议通道的放行。

第一部分：NAT Server-Map 表（静态的地址转换地图）

1. 是什么？

这是配置静态NAT（包括NAT Server、目的NAT） 时自动生成的表项。它是一个"预转换规则"，在第一个数据包到达之前就已经存在。

2. 为什么需要它？（逻辑核心）

想象一下，如果没有这个表，外部第一个访问服务器的数据包到达防火墙时，会发生什么？

这是一个新连接，会话表（Session Table）里查不到。
防火墙不知道这个目标是公网IP的数据包应该转给哪个内网服务器。
数据包会被丢弃。

NAT Server-Map表的作用，就是在首包触发创建会话之前，提前告诉防火墙NAT转换规则。 它是指路明灯。

3. 技术细节与工作流程

bash 复制代码

# 配置示例（华为）：将公网202.100.1.100的80端口映射到内网192.168.1.100的80端口
nat server protocol tcp global 202.100.1.100 80 inside 192.168.1.100 80

# 生成的Server-Map表项（概念展示）：
类型：NAT Server
映射： (202.100.1.100:80, ANY)  <-->  (192.168.1.100:80, ANY)
生效域： Untrust -> DMZ

工作流程：

bash 复制代码

外部客户端(8.8.8.8:5000) ──[SYN包]──> 防火墙外网口(202.100.1.100:80)
        ↓
防火墙收到包，查找会话表 → 未命中（新连接）
        ↓
查询 NAT Server-Map 表 → **命中！** "需转换目的地址"
        ↓
执行转换：目的IP:Port = 202.100.1.100:80 → 192.168.1.100:80
        ↓
查找路由，并执行安全策略检查（针对转换后的目标192.168.1.100）
        ↓
检查通过，**正式创建会话表项**，记录双向NAT关系
        ↓
数据包转发给内网服务器(192.168.1.100:80)

关键点 ：NAT Server-Map表的存在，让首包就能完成NAT转换，进而触发后续的安全策略检查和会话建立。

第二部分：ASPF Server-Map 表（动态的协议通道守卫）

1. 是什么？

这是ASPF（Application Specific Packet Filter，应用层包过滤） 功能动态生成的表项。它是一个"临时放行规则"，在一个已建立的会话进行应用层协商之后才动态产生。

2. 为什么需要它？（逻辑核心）

很多应用层协议（如FTP、SIP、H.323）的通信模式是"多通道"的：

客户端先与服务器的知名端口 建立控制连接（如FTP的21端口）。
在控制连接里，双方协商出一个新的数据端口（如FTP客户端说："我在端口6000等你"）。
服务器随后主动向客户端的这个新端口 发起数据连接。

问题来了：如果没有ASPF，防火墙会怎么看待服务器发起的这个新连接？

这是一个从外到内（对客户端而言）的新SYN包。
防火墙的默认状态检测机制是"只允许内网主动发起的连接的返回报文"。
这个数据连接是服务器主动发起的，没有对应的出向会话，因此会被安全策略默认拒绝！

ASPF Server-Map表的作用，就是通过深度检测控制通道的协议报文，提前学习到即将建立的数据通道信息，并为其动态打开一个"洞"。

3. 技术细节与工作流程（以FTP Active模式为例）

bash 复制代码

# 启用FTP协议的ASPF（华为）
firewall interzone trust untrust
  detect ftp

工作流程：

bash 复制代码

步骤1：控制连接建立
内网客户端(192.168.1.10:随机端口) ──[连接]──> 外网FTP服务器(8.8.8.8:21)
        ↓
防火墙创建会话：192.168.1.10:PortX <--> 8.8.8.8:21

步骤2：客户端协商数据端口（关键！）
客户端在控制信道发送：PORT 192,168,1,10,23,112 (即IP=192.168.1.10，端口=23*256+112=6000)
        ↓
**ASPF引擎深度检测（识别PORT命令）**
        ↓
**动态生成 ASPF Server-Map 表项**（概念展示）：
类型：ASPF
映射： (8.8.8.8:ANY, 192.168.1.10:6000)
方向： 允许从Untrust到Trust访问该端口
协议： TCP
超时时间： 例如30秒（临时性）
        ↓
步骤3：服务器发起数据连接
外网FTP服务器(8.8.8.8:20) ──[SYN包]──> 防火墙(目标是192.168.1.10:6000)
        ↓
防火墙收到包，查找会话表 → 未命中（这是新连接）
        ↓
查询 **ASPF Server-Map 表** → **命中！** "允许此连接建立"
        ↓
放行该SYN包，并为其创建新的数据连接会话表项
        ↓
FTP数据得以传输

ASPF的server map表是可以绕过安全策略检查的，而No Pat产生的server map表是不能够绕过安全策略检查的

简单来说，这是因为：

ASPF Server-Map 的"免检特权"，来自于防火墙自己亲眼所见、亲自审查过的会话，是一种"内生的信任延伸"。
NO-PAT Server-Map 只是一个静态的地址转换预告 ，它本身不具备任何可信度，安全策略必须对其进行独立审查。

具体分析 ：https://chat.deepseek.com/share/9gbuur6ddjvh4kwein

2、NAPT

NAPT是不会生成Server Map表的

NO-PAT：静态一对一映射

bash 复制代码

内网IP：192.168.1.100 ↔ 公网IP：202.100.1.100（固定）
特点：映射关系在配置时就确定了，是静态的、可预测的

NAPT（PAT）：动态多对一映射

bash 复制代码

内网IP1：192.168.1.100:1000 → 公网IP：202.100.1.1:5000（临时）
内网IP2：192.168.1.101:2000 → 公网IP：202.100.1.1:5001（临时）
特点：映射关系是临时的、动态分配的、不可预测的

Server-Map表的本质是"预置的转换规则"，而NAPT是"按需的动态转换"。

为什么NAPT不需要Server-Map表？

1. NAPT的工作方式：会话驱动

bash 复制代码

# NAPT的工作流程：
用户A访问百度：
1. 发起连接：192.168.1.10:1000 → 8.8.8.8:80
2. 到达防火墙：创建会话表项
3. 动态分配：192.168.1.10:1000 → 202.100.1.1:5000（随机端口）
4. 发送数据包：202.100.1.1:5000 → 8.8.8.8:80

用户B访问百度：
1. 发起连接：192.168.1.20:2000 → 8.8.8.8:80
2. 到达防火墙：创建会话表项
3. 动态分配：192.168.1.20:2000 → 202.100.1.1:5001（另一个随机端口）

关键点：

没有预定义的映射关系：不知道用户A会用哪个端口
按需动态分配：在数据包到达时实时分配
记录在会话表中，不需要预置的Server-Map

2. Server-Map表解决的问题NAPT不存在

Server-Map解决的核心问题：首包转换

bash 复制代码

对于静态NAT（NO-PAT）：
问题：外部第一个包到达时，没有会话，不知道转给谁
方案：预置Server-Map，告诉防火墙"把202.100.1.100转给192.168.1.100"

bash 复制代码

对于NAPT：
情况：外部不会主动发起访问NAPT的公网IP（因为不知道映射关系）
所以：不存在"外部第一个包到达不知道转给谁"的问题

NAPT天生是单向的：内网主动发起，外部回应

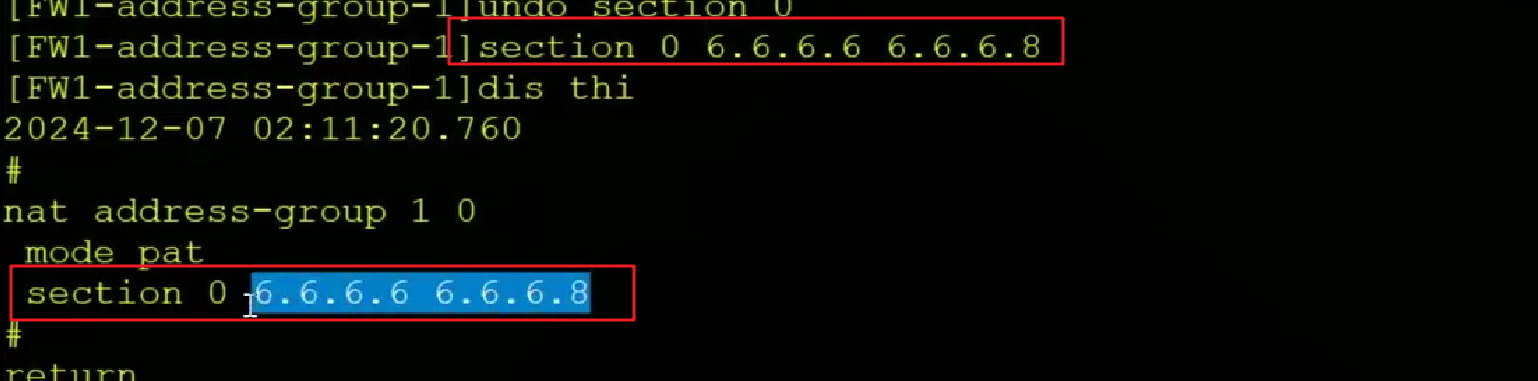

修改地址，配置成和接口不同网段的地址

情况：运营商给你的地址可能并不一定是跟接口地址同一个网段的。

运营商会写一个回程路由发布在IS-IS中。

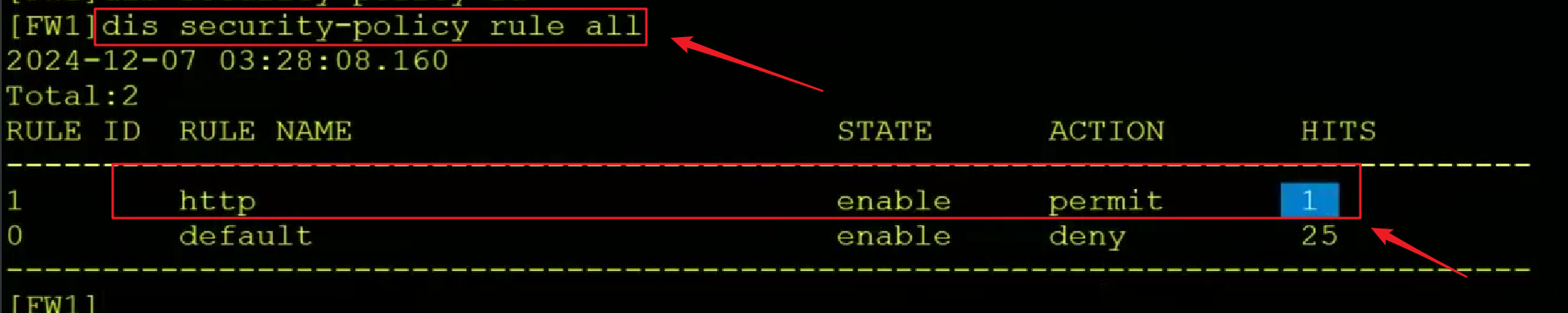

现在能通，查看会话表

没有server map表

天然穿越NAT的理解

https://chat.deepseek.com/share/jqa2kupavqn5nwzttg

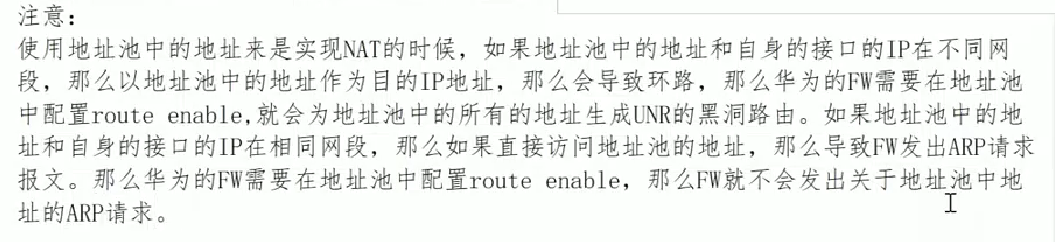

环路问题

内网设备如果去访问6.6.6.6这个防火墙NAT地址池中的地址，这会命中防火墙的默认路由，会丢出去（NAT转换之后丢给外部路由器），但是外部的路由器AR1也指了一条静态路由，又到防火墙了

如果主机去访问地址池中的IP地址的话，而该地址并不是物理接口和逻辑接口上配置的IP地址。这个时候就会产生环路。

把防火墙TTL超时功能打开

如何解决环路

这会为地址池中的地址产生NULL 0 的路由（黑洞路由）

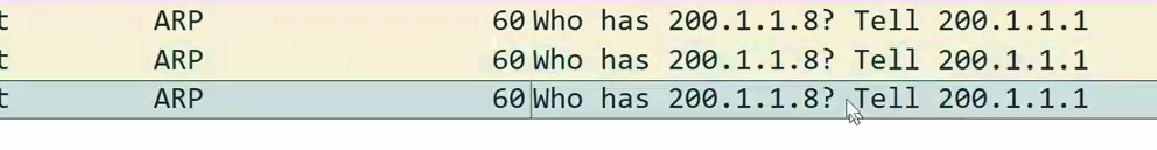

如果是相同网段，最多发几次ARP

3、Easy IP

以连接外网的物理接口的IP地址直接进行转化，不需要建立地址池。

Easy IP 是 NAT 的一种特殊形式，它是 PAT（端口地址转换）的简化版 ，直接使用路由器的出口接口IP地址 作为NAT转换的公网地址，实现多台内网主机共享同一个出口接口IP上网。

"无需配置NAT地址池，直接用路由器外网接口的IP做PAT转换"

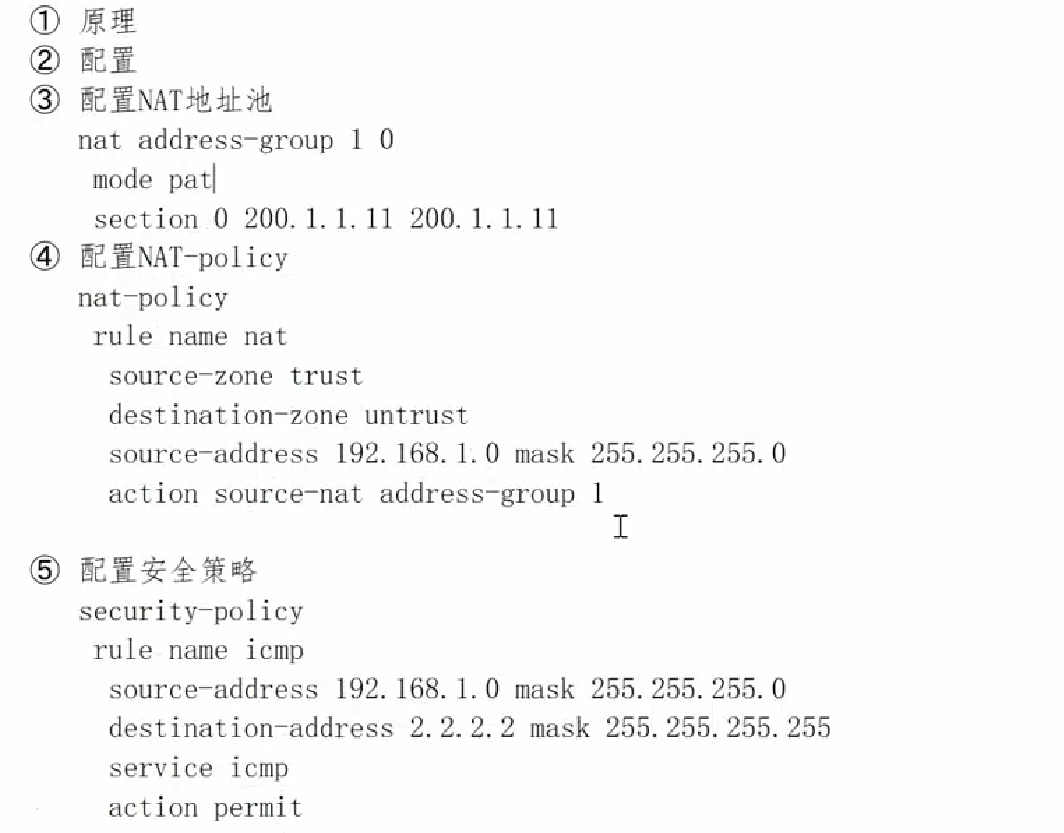

传统PAT vs Easy IP对比

传统PAT配置：

bash 复制代码

# 需要定义地址池
nat address-group PAT_POOL
  section 0 202.100.1.100 202.100.1.100  # 需要知道具体公网IP

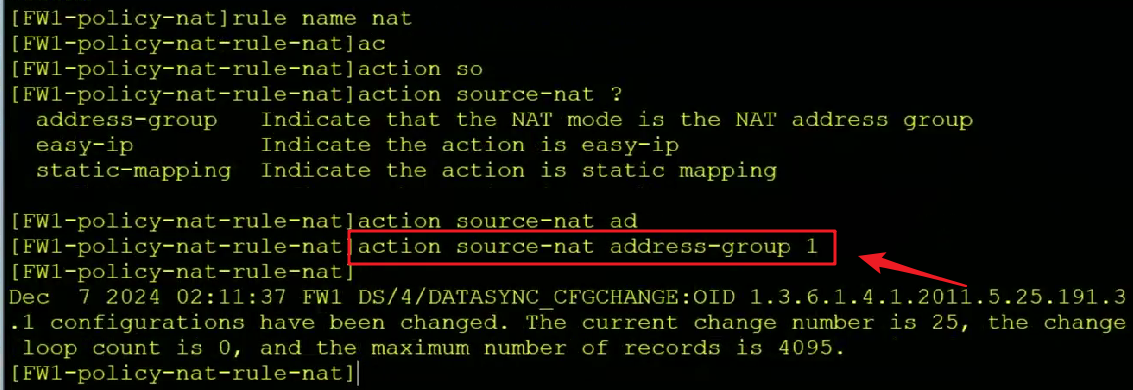

nat-policy
  action source-nat address-group PAT_POOL

Easy IP配置：

bash 复制代码

# 直接用接口IP，无需地址池
nat-policy
  action source-nat easy-ip  # 自动使用接口IP

目的NAT

数据到达NAT设备后，更换IP头部的目的地址

我们一般很少做目的NAT，目的NAT分为两种：一种是静态的，一种是动态（端口号会变）的。

目的NAT详解（Nat server）

https://chat.deepseek.com/share/7apm6o235dleypykp3

目的NAT详解（Nat 策略）

https://chat.deepseek.com/share/yw9352tfffk298qrvu

bash 复制代码

nat-policy  # 进入全局NAT策略视图
    rule name dnat
        source-zone untrust  # 只指定源区域
        destination-address 6.6.6.6 mask 255.255.255.255
        service http
        action destination-nat address 192.168.1.1

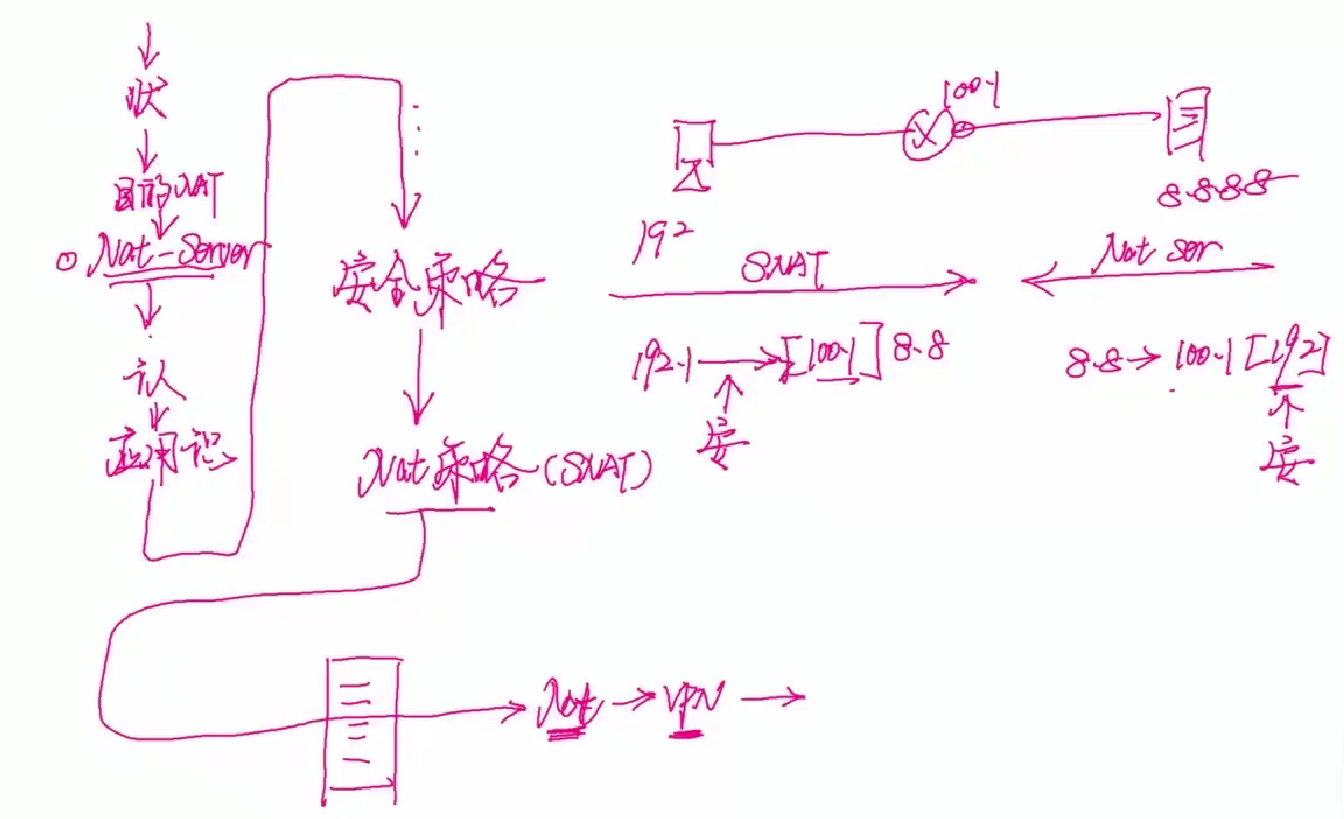

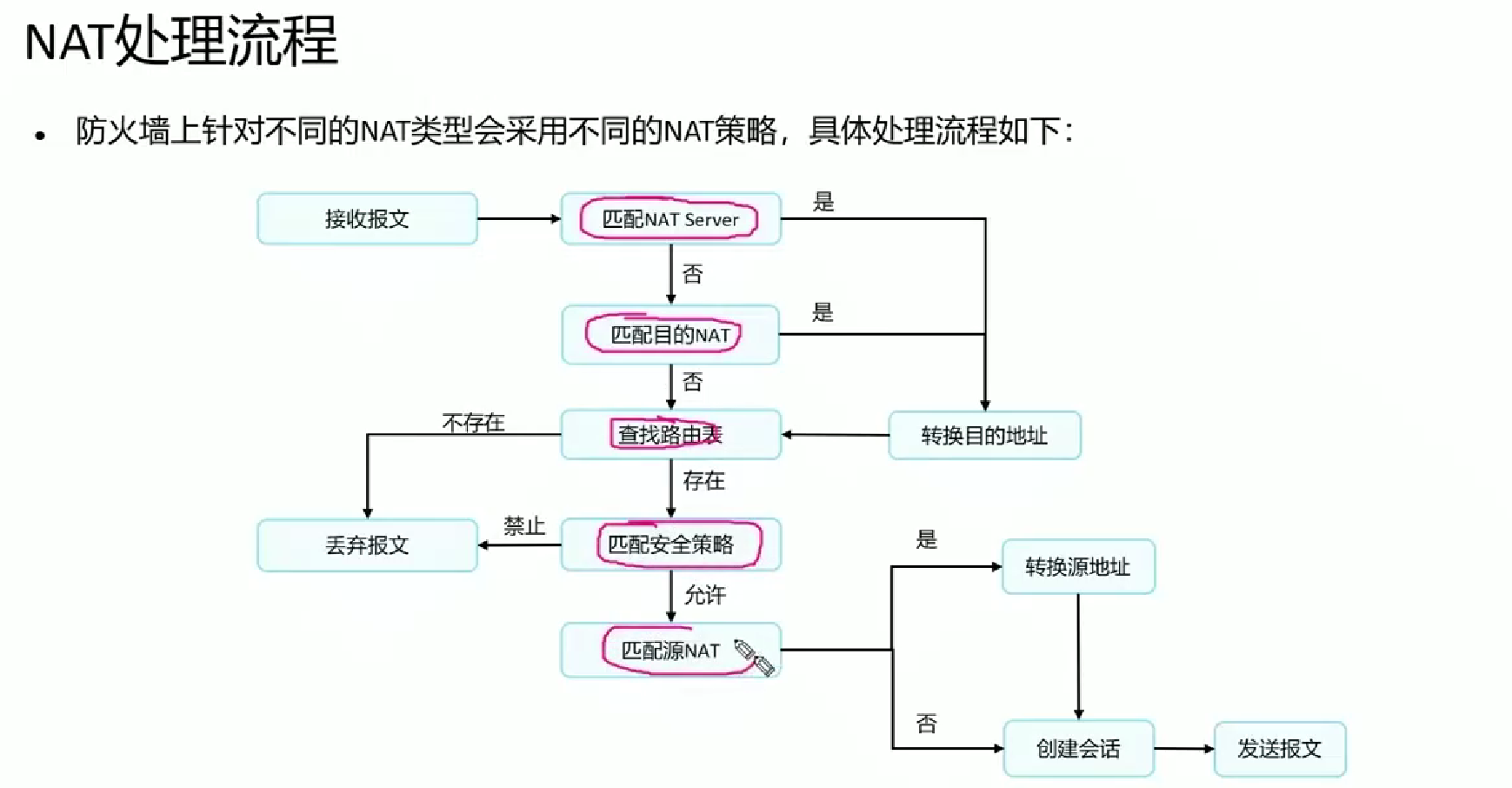

华为防火墙的NAT处理在路由之前

https://chat.deepseek.com/share/iueur7aznu9hf95rrp

NAT Server

目的NAT的一种

NAT Server：把内网服务"安全地展示"给全世界的技术

NAT Server 是目的NAT 的具体实现形式，专门用于将内网服务器发布到公网，让外部用户能够访问。它是防火墙的"迎宾员"，负责把外部的访问请求引导到正确的内部服务器。

"告诉防火墙：当有人来找公网IP的某个端口时，请把他带到内网服务器的对应端口"

问题场景

bash 复制代码

你的公司有：
- 内部Web服务器：192.168.1.100:80
- 公网IP地址：202.100.1.100

客户想访问公司网站，但：
❌ 客户不能直接访问192.168.1.100（私有地址，无法路由）
❌ 不能把服务器直接放到公网（不安全）

✅ 解决方案：NAT Server！

NAT Server的作用

地址转换：公网IP → 内网IP
端口映射：外部端口 → 内部端口
安全隔离：服务器在内网，防火墙保护
灵活控制：可以控制谁能访问、访问什么服务

完整配置详解（华为防火墙）

基础环境准备

bash 复制代码

# 1. 创建安全区域
firewall zone trust
  add interface GigabitEthernet0/0/1    # 内网口
firewall zone dmz
  add interface GigabitEthernet0/0/2    # 服务器区口
firewall zone untrust
  add interface GigabitEthernet0/0/0    # 外网口

# 2. 配置接口IP
interface GigabitEthernet0/0/0  # 外网口
  ip address 202.100.1.1 24
interface GigabitEthernet0/0/2  # DMZ口
  ip address 192.168.1.1 24

# 3. 配置服务器
# 假设Web服务器IP：192.168.1.100，网关指向192.168.1.1

案例1：基础Web服务器发布

bash 复制代码

# 核心配置：一条命令完成映射
nat server protocol tcp global 202.100.1.100 80 inside 192.168.1.100 80

# 分解理解：
# nat server           → 配置NAT Server
# protocol tcp         → 协议类型是TCP
# global 202.100.1.100 80 → 公网IP和端口
# inside 192.168.1.100 80  → 内网IP和端口

必须的安全策略

bash 复制代码

# NAT Server只负责转换，必须配合安全策略
security-policy
  rule name "allow_web_in"
    source-zone untrust      # 来自外网
    destination-zone dmz     # 去往服务器区
    destination-address 192.168.1.100 32  # 重要：用内网IP！
    service http             # 只允许HTTP
    action permit

  # 可选：记录日志，便于审计
  rule name "web_log"
    source-zone untrust
    destination-zone dmz
    destination-address 192.168.1.100 32
    service http
    action permit
    logging

验证命令

bash 复制代码

# 1. 查看配置
display nat server

# 2. 查看Server-Map表
display firewall server-map | include 202.100.1.100

# 3. 从外网测试访问
# 在另一台机器执行：
curl http://202.100.1.100

# 4. 查看会话表
display firewall session table verbose
# 应该看到转换过程：202.100.1.100:80 → 192.168.1.100:80

1、产生背景：因为服务器在内网中（私网IP地址），需要被外网的终端访问。需要在NAT设备（边界设备）上配置NAT Server，也就是访问目的的服务的时候，通过一个公网IP映射到内网服务器的IP对应的服务。

2、原理：

NAT Server产生的Server Map表也是不能够绕过安全策略检查的，

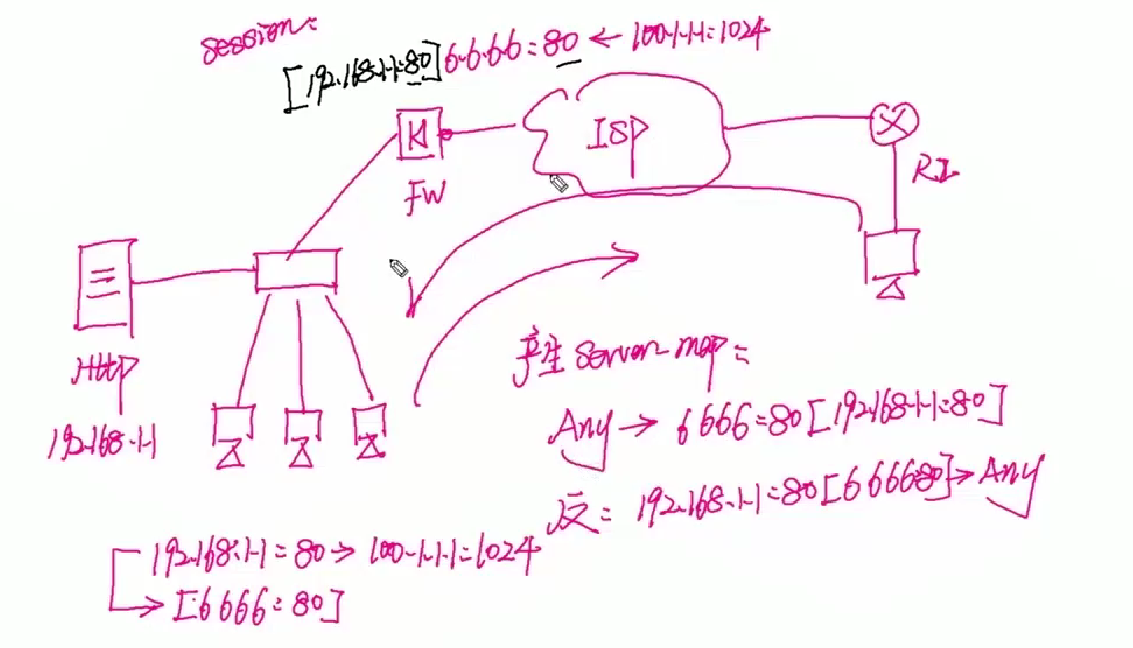

配置了NAT Server以后，会产生server map表，并产生反向的server map表项。

正向的表是用于外网进来的，反向的表是用于我的服务器出去的。

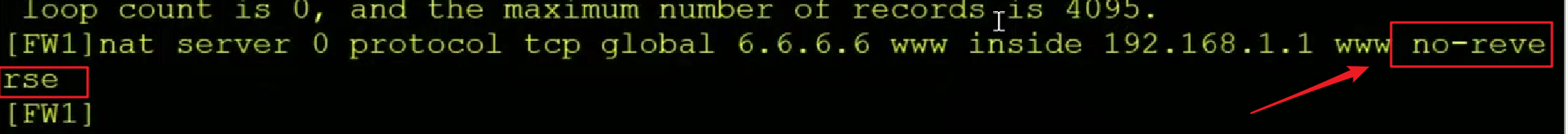

数据包处理流程

出站流量处理（内网→外网）

bash 复制代码

内网用户发起访问：
┌─────────────────────────────────────────────────────────┐
│  数据包流程                                           │
├─────────────────────────────────────────────────────────┤
│ 1. 入站: src=192.168.1.10:5000, dst=8.8.8.8:80          │
│ 2. 会话查找: 未命中(新建会话)                            │
│ 3. 目的NAT: 不匹配NAT Server                          │
│ 4. 路由查找: 出接口=GE0/0/0, 区域=untrust             │
│ 5. 安全策略: 检查trust→untrust是否允许                │
│ 6. 源NAT: 匹配源NAT策略, 转换src=202.100.1.1:6000     │
│ 7. 创建会话表项                                      │
│ 8. 出站: src=202.100.1.1:6000, dst=8.8.8.8:80        │
└─────────────────────────────────────────────────────────┘

入站流量处理（外网→内网服务器）

bash 复制代码

外网用户访问内网服务器：
┌─────────────────────────────────────────────────────────┐
│  数据包流程                                           │
├─────────────────────────────────────────────────────────┤
│ 1. 入站: src=8.8.8.8:1234, dst=202.100.1.100:80       │
│ 2. 会话查找: 未命中(新建会话)                         │
│ 3. 目的NAT: 匹配NAT Server, 转换dst=192.168.1.100:80  │
│ 4. 路由查找: 出接口=GE0/0/2, 区域=dmz                 │
│ 5. 安全策略: 检查untrust→dmz是否允许                  │
│ 6. 源NAT: 不匹配源NAT策略(通常入站不做源NAT)          │
│ 7. 创建会话表项                                      │
│ 8. 出站: src=8.8.8.8:1234, dst=192.168.1.100:80      │
└─────────────────────────────────────────────────────────┘

如果是源NAT，那么转化地址前就需要安全策略的检查，如果是NAT Server就需要转换后做安全策略的检查。

查看server map表

这有一个反向的server map表：Nat Server Reverse

安全策略

查看是否命中安全策略

问题：为什么NAT Server需要Server-Map表？

根本原因：解决"先有鸡还是先有蛋"的问题

问题场景：

bash 复制代码

外部用户第一次访问内部服务器：
1. 数据包到达防火墙：dst=202.100.1.100:80
2. 防火墙需要知道：这个包要转给谁？
3. 但防火墙还没建立会话（这是第一个包）
4. 如果没有预置规则，防火墙不知道如何处理

解决方案：

bash 复制代码

# 管理员配置NAT Server
nat server protocol tcp global 202.100.1.100 80 inside 192.168.1.100 80

# 防火墙立即生成Server-Map表：
"告诉防火墙：以后看到目的地是202.100.1.100:80的包，直接转给192.168.1.100:80"

Server-Map表是"NAT规则的缓存"

bash 复制代码

传统NAT处理：每个包都要重新匹配NAT规则（慢！）
Server-Map表：预先把NAT规则"编译"成快速查找表（快！）

类比：酒店预订系统

bash 复制代码

没有Server-Map表：
- 每个客人到前台，前台都要翻厚厚的预订记录本找房间
- 速度慢，客人等待时间长

有Server-Map表：
- 前台有块白板，写着"张三 → 101房间"
- 客人一到，前台看一眼白板就知道去哪里
- 快速高效

为什么Server-Map表还有Reverse表？

这才是问题的关键！Reverse表解决了另一个根本问题

场景：内网服务器需要访问外网

内网Web服务器(192.168.1.100)需要：

下载系统更新

访问外部API

连接数据库等

问题：服务器用哪个IP访问外网？

选项A：用自己的私网IP 192.168.1.100 ❌

选项B：用公网IP 202.100.1.100 ✅

为什么必须是选项B？

原因1：地址一致性

bash 复制代码

外部世界认为你的服务器是202.100.1.100
如果服务器用192.168.1.100访问外部：
1. 外部服务看到访问者是192.168.1.100
2. 但外部只知道202.100.1.100是你的服务器
3. 导致身份认证、回调等问题

原因2：会话关联性

bash 复制代码

假设服务器访问外部API：
1. 服务器发起请求：src=192.168.1.100 → dst=api.com
2. API回应：dst=192.168.1.100（无法路由！）

如果服务器用202.100.1.100访问：
1. 服务器发起请求：src=202.100.1.100 → dst=api.com
2. API回应：dst=202.100.1.100（防火墙转换到192.168.1.100）

Reverse表的本质

bash 复制代码

Reverse表是"源地址保证书"：
"当内网服务器192.168.1.100访问外网时，请确保它使用公网IP 202.100.1.100"

完整数据流分析（包含Reverse表的作用）

场景：Web服务器需要下载更新

bash 复制代码

服务器：192.168.1.100（内网IP）
公网映射：202.100.1.100
更新服务器：download.microsoft.com

步骤1：服务器发起下载请求

bash 复制代码

# 原始数据包
src_ip = 192.168.1.100
src_port = 50000
dst_ip = 13.107.xxx.xxx（微软CDN）
dst_port = 443

# 经过防火墙时
1. 查Server-Map表
2. 匹配Reverse表项：192.168.1.100 → 202.100.1.100
3. 转换源地址：src_ip = 202.100.1.100
4. 发送出去

步骤2：微软CDN回应

bash 复制代码

# 微软看到的请求来自：202.100.1.100:50000
# 所以回应给：202.100.1.100:50000

# 数据包到达防火墙
src_ip = 13.107.xxx.xxx
dst_ip = 202.100.1.100
dst_port = 50000

# 防火墙处理
1. 查会话表：找到对应会话
2. 转换目的地址：202.100.1.100 → 192.168.1.100
3. 转发给服务器

如果没有Reverse表会怎样？

bash 复制代码

# 假设服务器用普通PAT转换
192.168.1.100:50000 → 202.100.1.1:60000（另一个公网IP）

# 微软CDN看到：
请求来自：202.100.1.1:60000（不是你的服务器公网IP！）

# 问题：
1. CDN无法识别这是你的服务器
2. 如果CDN有IP白名单，会拒绝请求
3. 如果CDN需要回调，会回调到202.100.1.1:60000
4. 会话不匹配，可能导致连接失败

Server-Map表的两种表项详解

1. 正向表项（Forward Entry）

bash 复制代码

# 配置生成
nat server protocol tcp global 202.100.1.100 80 inside 192.168.1.100 80

# 生成的表项
Type: Nat Server
匹配条件：dst_ip=202.100.1.100 && dst_port=80
动作：转换dst_ip=192.168.1.100, dst_port=80
用途：外部访问内部服务器

2. 反向表项（Reverse Entry）

bash 复制代码

# 自动生成（无需配置）
Type: Nat Server Reverse
匹配条件：src_ip=192.168.1.100 && src_port=80
动作：转换src_ip=202.100.1.100, src_port=80
用途：内部服务器访问外部

Q1：为什么NAT Server需要Server-Map表？

A：为了在第一个数据包到达时就能快速进行目的NAT转换，避免遍历所有NAT规则，提高处理效率。

Q2：为什么Server-Map表还有Reverse表？

A：为了确保内网服务器访问外部时，源地址与外部访问时的目的地址一致（即都使用公网IP），维持网络连接的身份一致性。

如果有时候为了安全上考虑，可以配置不产生反向server map表

NAT Server面临的环路问题

环路产生的具体技术场景

网络拓扑

bash 复制代码

内网用户(192.168.1.50) → 防火墙(192.168.1.1) → 公网
                          ↓
内网服务器(192.168.1.100) 挂了！

防火墙配置了NAT Server：
202.100.1.100:80 → 192.168.1.100:80

环路产生步骤（没有UNR-ROUTE）

步骤1：内部用户访问公网IP

bash 复制代码

# 内网用户发起请求
src=192.168.1.50:50000, dst=202.100.1.100:80
用户 → 防火墙（默认网关是192.168.1.1）

步骤2：防火墙查路由表

bash 复制代码

# 查看防火墙路由表
display ip routing-table 202.100.1.100

# 没有UNR-ROUTE时，可能匹配到：
# 1. 默认路由：0.0.0.0/0 → 外网接口（如果有）
# 2. 或者没有明确路由

# 假设有默认路由指向外网：
ip route-static 0.0.0.0 0.0.0.0 202.100.1.254

步骤3：匹配NAT Server失败

bash 复制代码

# 数据包到达防火墙
# 目的IP=202.100.1.100 → 匹配NAT Server表
# 但是服务器挂了，没有响应

# 关键是：防火墙会把这个公网IP当作"可路由的地址"
# 因为它没有明确告诉防火墙"这个地址其实是我虚拟的"

步骤4：环路形成

bash 复制代码

情况A：如果默认路由指向外网
192.168.1.50 → 202.100.1.100 → 防火墙 → 外网路由器 → 又回到防火墙 → ...

情况B：如果有其他路由指向内网
192.168.1.50 → 202.100.1.100 → 防火墙 → 内网交换机 → 又回到防火墙 → ...

情况C：最糟糕的是，服务器挂了但ARP缓存还在
192.168.1.50 → 202.100.1.100 → 防火墙 → ARP请求192.168.1.100 → 无响应 → 可能被其他设备错误响应

UNR-ROUTE如何防止环路

配置示例

bash 复制代码

# 配置NAT Server时加上unr-route
nat server protocol tcp global 202.100.1.100 80 inside 192.168.1.100 80 unr-route

# 自动生成黑洞路由：
# 202.100.1.100/32 → NULL0（黑洞）

查看生成的路由

bash 复制代码

display ip routing-table | include 202.100.1.100

# 输出：
Destination/Mask    Proto   Pre   Cost   NextHop         Interface
202.100.1.100/32   UNR     255   0      0.0.0.0          NULL0
# UNR = User Network Route（用户网络路由）
# NULL0 = 黑洞接口，丢弃所有数据包

UNR-ROUTE的工作原理

原理1：告诉防火墙"这个地址是我的"

bash 复制代码

没有UNR-ROUTE：
防火墙："202.100.1.100是外网地址，我要查路由表找怎么走"

有UNR-ROUTE：
防火墙："202.100.1.100是我管理的地址，我有它的路由"

原理2：建立精确的主机路由

bash 复制代码

# 黑洞路由的特点：
1. 掩码/32：最精确的路由，优先级最高
2. 指向NULL0：数据包直接丢弃
3. 管理距离255：路由优先级最低（但因为是/32，还是很精确）

# 路由匹配顺序（精确匹配优先）：
1. 202.100.1.100/32（最精确，UNR路由）
2. 202.100.1.0/24
3. 0.0.0.0/0（默认路由）

原理3：配合NAT Server的智能处理

bash 复制代码

数据包到达防火墙的处理逻辑：
1. 先检查NAT Server表：匹配则转换
2. 如果不匹配（比如端口不对），才查路由表
3. 匹配到UNR路由（黑洞）→ 丢弃

这样保证了：
- 合法的访问（匹配NAT Server）正常转发
- 非法的访问（不匹配NAT Server）被丢弃

为什么Ping会产生环路，但是http服务不会产生环路？

https://chat.deepseek.com/share/3p11ra6yeh96y5spyc

Smart NAT：NAPT+NOPAT

假设有N个公网地址，那么N-1个地址做No PAT（这个的好处是会产生server map表，后续转发快），还有一个地址做NAPT

原理：Smart NAT就是NAPT和NO-PAT的组合使用，留一个IP地址做NAPT，其余的地址做NO-PAT。

想利用No-PAT的优点，但是又不希望里面的内网上不了外网。
