1.概述

蓝牙低功耗（Bluetooth Low Energy, BLE）作为现代物联网（IoT）的基石技术，其数据传输效率直接决定了用户体验的流畅度与设备的能效表现。在BLE协议栈的架构中，最大传输单元（Maximum Transmission Unit, MTU） 是一个贯穿物理层、链路层、逻辑链路控制与适配层（L2CAP）以及属性协议层（ATT）的关键参数。它不仅定义了数据包在逻辑通道中的最大载荷，更直接影响着通信的吞吐量、延迟特性以及功耗水平。

本博客将从协议栈的最底层出发，抽丝剥茧地解析MTU的实现原理，探讨其与数据长度扩展（DLE）、物理层速率（PHY）的深层耦合关系，并深入剖析Android与iOS系统在MTU协商上的异同与演进。最后，我们将基于第一性原理，构建面向高吞吐量（如OTA升级）和低延迟场景的工程最佳实践。

2.协议栈架构中的数据流转与MTU定义

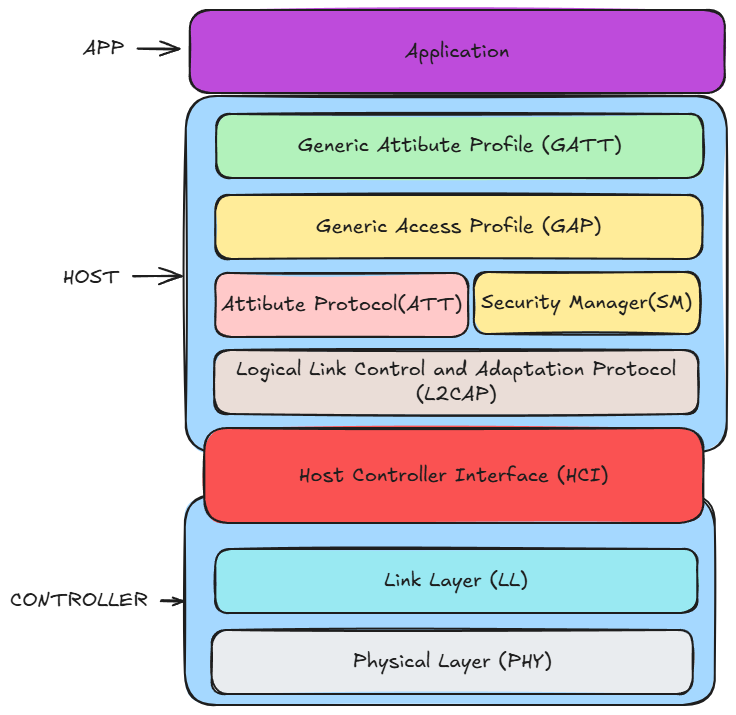

要真正理解MTU，不能将其孤立为一个单一的数值，而应将其视为协议栈各层之间为了适配物理信道限制而达成的一种"契约"。BLE协议栈采用了分层架构，每一层对数据包的大小都有着严苛的定义与限制。下面是BLE分层设计示意图。

2.1 物理层（PHY）与链路层（Link Layer）的物理限制

在BLE 4.0/4.1规范的原始设计中，设计哲学是极致的低功耗与简单的状态机。因此，链路层（Link Layer, LL）定义的空中接口数据包（Air Interface Packet）被严格限制。

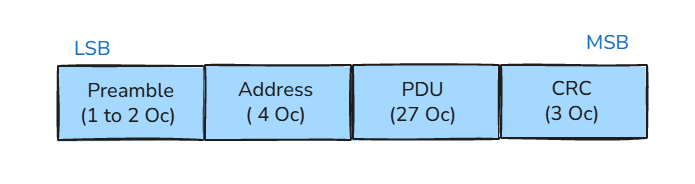

一个标准的BLE链路层数据包结构如下：

组成部分	长度（字节）	功能描述
前导码 (Preamble)	1	用于接收机同步射频信号，调整增益。
接入地址 (Access Address)	4	标识特定的连接，确保数据发送给正确的设备。
PDU 报头 (Header)	2	包含PDU类型、长度字段（Length）等控制信息。
PDU 净荷 (Payload)	0 - 27	核心限制所在。承载上层数据。
CRC 校验	3	循环冗余校验，保证数据完整性。

在BLE 4.0/4.1标准中，PDU净荷的最大长度被硬件固定为 27字节。这一数字并非随意选取，而是为了在保证抗干扰能力（通过跳频）和降低射频开启时间（Tx Window）之间取得平衡。这27字节必须承载所有上层协议的开销与数据。因此，在未启用扩展特性的情况下，无论应用层想发送多少数据，物理层一次只能"搬运"27字节的内容。

2.2 L2CAP层：逻辑通道与分片重组机制

逻辑链路控制与适配协议（L2CAP）位于链路层之上，是主机（Host）与控制器（Controller）之间的桥梁。它起到了"多路复用器 "和"数据适配器"的作用。

2.2.1 L2CAP PDU 结构

当ATT层传递下来的数据（SDU）加上L2CAP报头后超过了链路层的承载能力，L2CAP会将数据切割。

基本L2CAP报头（Basic L2CAP Header）：占用 4字节。
- 长度（Length, 2字节）：指示整个L2CAP Payload的长度（不含报头本身）。
- 通道ID（Channel ID, CID, 2字节）：标识数据所属的逻辑通道（例如，ATT通道的CID固定为0x0004）。

这意味着，在最基础的BLE数据包中，27字节的链路层净荷扣除4字节L2CAP报头后，仅剩下 23字节给上层协议。

2.3 ATT层：应用数据的直接载体

ATT_MTU 是应用开发者最直接接触的参数，它定义了客户端（Client）与服务器（Server）之间单个属性协议数据单元（ATT PDU）的最大长度。

默认值： BLE规范规定，所有BLE设备必须支持的最小ATT_MTU为 23字节。
有效载荷 （Effective Payload）： ATT协议本身也需要报头来描述操作类型。
- 对于常见的写操作（Write Request / Command）或通知（Notification）：
  - Opcode（操作码）： 1字节。
  - Attribute Handle（属性句柄）： 2字节。
因此，ATT Header = 3字节。

结论：在默认情况下（ATT_MTU = 23），应用层用户数据的最大吞吐量被限制为 23 − 3 = 20 23 - 3 = 20 23−3=20 字节。这就是广为人知的"20字节限制"的各种技术根源。

3. MTU 的深度实现原理：分片与流控

当开发者请求修改MTU（例如请求512字节）并获得成功后，底层究竟发生了什么？数据是如何在受限的物理信道上传输的？

3.1 链路层分片（Fragmentation）机制详界

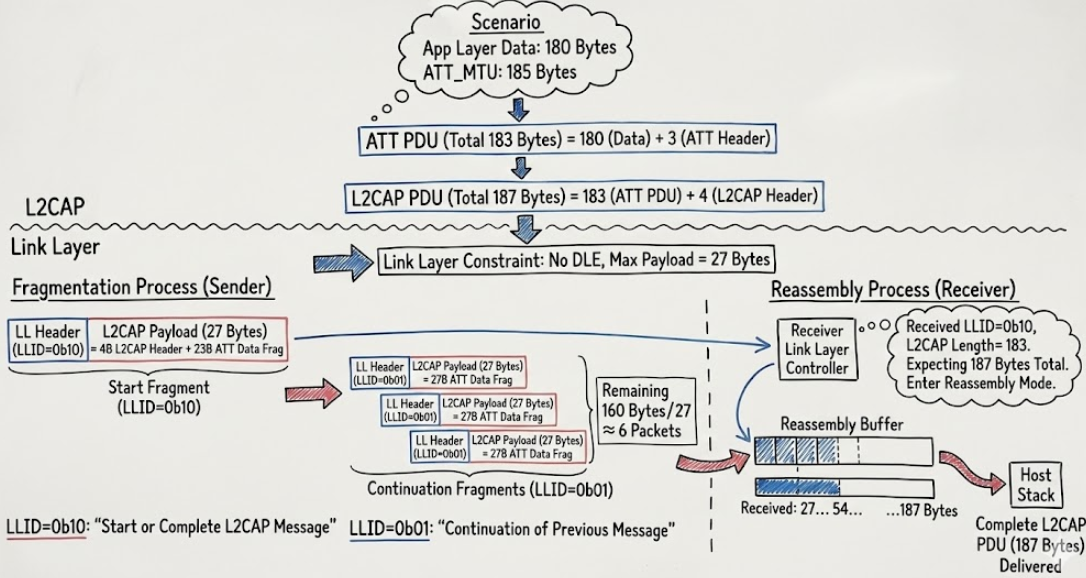

假设应用层发送了一个180字节的数据包，且协商后的 ATT_MTU 为 185 字节。此时，ATT PDU 总长为 180 ( Data ) + 3 ( ATT Header ) = 183 180 (\text{Data}) + 3 (\text{ATT Header}) = 183 180(Data)+3(ATT Header)=183 字节。L2CAP 层加上4字节报头，总长187字节。

如果链路层未开启数据长度扩展（DLE），仍限制为27字节，L2CAP层将执行以下分片流程：

起始分片（Start Fragment） ：
- L2CAP层构建第一个链路层PDU。
- 链路层报头（LL Header）中的 LLID 字段被设置为 0b10。这在二进制层面明确告知接收方："这是一个L2CAP消息的开始，或者是一个完整的L2CAP消息" 。
- 该分片包含：4字节 L2CAP Header + 23字节 ATT数据片段。
- 链路层净荷被填满（27字节）。
延续分片（Continuation Fragment ）：
- 剩余数据（ 187 − 27 = 160 187 - 27 = 160 187−27=160 字节）被切割为后续的多个包。
- 后续包的 LLID 字段被设置为 0b01。这告知接收方："这是上一个L2CAP消息的后续部分" 。
- 每个延续分片尽可能填满27字节。需要 160 / 27 ≈ 6 160 / 27 \approx 6 160/27≈6 个数据包。
重组（Reassembly ）：
- 接收方的链路层控制器接收到 LLID = 0b10 的包后，解析L2CAP报头中的长度字段（Length = 183），以此预知总数据量。
- 它进入"重组状态"，将后续接收到的 LLID = 0b01 的包追加到缓冲区。
- 直到接收的数据总量达到预期长度，控制器将完整的L2CAP PDU上交主机栈（Host Stack）。

扩展说明 ：这种分片机制是完全在控制器（Controller）硬件或固件中处理的，对上层应用透明。增加ATT_MTU的主要优势在于减少了L2CAP报头和ATT报头的开销比例 。发送180字节数据，如果分9次发送（每次20字节），总共需要9个L2CAP头（ 9 × 4 = 36 9 \times 4 = 36 9×4=36 字节）和9个ATT头（ 9 × 3 = 27 9 \times 3 = 27 9×3=27 字节）。而使用大MTU分片发送，只需要1个L2CAP头和1个ATT头。这不仅节省了60多字节的空中开销，更重要的是减少了8次应用层到协议栈的上下文切换和中断处理。

3.2 错误处理与流控

分片机制引入了潜在的风险。如果中间某个延续分片（Continuation Fragment）在空中丢失：

由于链路层有自动重传机制（ACK/NACK），通常能保证单一分片的可靠性。
但如果在极端干扰下重传失败导致连接超时，整个L2CAP包将被丢弃。
L2CAP层没有复杂的选择性重传（Selective Repeat）机制来针对单个分片，它依赖链路层的可靠性。如果链路层放弃（Supervision Timeout），L2CAP重组失败，上层将感知到连接断开或超时。

此外，L2CAP支持基于信用的流控（Credit Based Flow Control），主要用于L2CAP连接导向通道（CoC）。但在ATT协议中，流控主要依赖于 Request-Response 机制或应用层的逻辑。

4. MTU 协商工作流程与状态机

MTU的大小不是静态配置的，而是动态协商的结果。理解这一流程对于解决Android与iOS的兼容性问题至关重要。

4.1 协商协议（Exchange MTU Request/Response）

协商过程遵循严格的 Client-Server 模型，通常在连接建立并加密（如果需要）之后立即进行。

发起者限制：根据蓝牙核心规范（Core Spec Vol 3, Part F, 3.4.2.1），只有 GATT Client（通常是手机）有权发起 ATT_EXCHANGE_MTU_REQ。GATT Server（通常是外设）只能被动响应。

注：如果外设需要充当Client角色（例如智能手表读取手机通知），它也可以发起请求，但在典型的IoT场景中，多由手机发起。

请求（Request）： Client发送请求包，包含 Client Rx MTU（客户端支持的最大接收大小）。
- Opcode: 0x02
- Client Rx MTU: (2字节，例如 517)
响应（Response）： Server收到请求后，回复 ATT_EXCHANGE_MTU_RSP，包含 Server Rx MTU。
- Opcode: 0x03
- Server Rx MTU: (2字节，例如 247)
- 约束： Server回复的数值表示它自身的能力，该值可以小于、等于或大于Client请求的值（虽然大于没有意义，因为最终会取最小值）。
计算最终值 ：双方均采用以下公式计算并在本地生效：
Effective MTU = min ⁡ ( Client Rx MTU , Server Rx MTU ) \text{Effective MTU} = \min(\text{Client Rx MTU}, \text{Server Rx MTU}) Effective MTU=min(Client Rx MTU,Server Rx MTU)
不可逆性：该过程在一次连接中只能发生一次。一旦协商完成，MTU值锁定，直到连接断开。

4.2 操作系统行为差异分析

不同操作系统的蓝牙协议栈对MTU协商的处理逻辑存在显著差异，这是跨平台开发的主要痛点。

4.2.1 Android 生态

Android系统赋予了开发者较高的控制权，但也带来了碎片化问题。

API 调用：开发者需显式调用 BluetoothGatt.requestMtu(int mtu) 。
最大值支持： Android 源码（Bluedroid/Fluoride栈）中定义的 GATT_MAX_MTU_SIZE 通常为 517字节。这一数值来源于L2CAP的规范限制与内存分配策略。
协商时机：建议在 onConnectionStateChange 变为 CONNECTED 后，且在 discoverServices 之前调用。虽然规范允许随时协商，但早期协商能确保后续的服务发现（Service Discovery）利用大包优势，加速UUID的读取。
版本怪癖（Android 13/14）：在最新的Android版本（如Android 14）中，观察到系统可能会自动发起MTU协商请求，且请求值默认为517字节，即使App代码中没有调用 requestMtu 。这要求外设固件必须具备处理517字节请求的能力，不能因为请求值过大而崩溃或拒绝服务。
回调陷阱： requestMtu 是异步操作。必须等待 onMtuChanged 回调返回 GATT_SUCCESS 后，新的MTU才生效。如果在此之前发送大包，协议栈可能会因为包过大而丢弃，或者按照旧的MTU（23）进行截断。

4.2.2 iOS 生态 (CoreBluetooth)

iOS的设计哲学是封闭与自动化，旨在通过系统托管来优化全局性能。

无主动API： CoreBluetooth 框架没有提供请求MTU的接口。开发者无法像Android那样设置特定的值。
自动协商机制： iOS设备在连接建立后，会自动发起MTU协商。
数值演进史：
- iOS 9及更早：协商值约为 158 字节。
- iOS 10 - iOS 15：这一时期的设备非常稳定地请求 185 字节。这通常被认为是iOS BLE的"标准"上限。
- iOS 16+：引入了变数。在在部分设备与系统版本的实际抓包中观察到（如配备较新芯片的iPhone 14/15），系统可能尝试协商更高的MTU（如256或517字节），但也存在因系统Bug导致回退或协商失败的案例。
获取当前值：既然无法设置，开发者如何知道当前MTU？可以使用 peripheral.maximumWriteValueLength(for:.withoutResponse) 方法。该方法返回的是应用层有效载荷大小（即 MTU - 3）。
策略建议：由于iOS不可控，外设固件应设计为"自适应"。即外设应支持较大的MTU（如247或512），然后接受iOS请求的任何数值（通常是185）。

5. 数据长度扩展（DLE）与MTU的协同效应

仅仅增加ATT_MTU并不能彻底释放BLE的性能潜力，必须配合蓝牙4.2引入的 数据长度扩展（Data Length Extension, DLE）。这是物理层吞吐量飞跃的关键。

5.1 DLE 的工作机制

DLE 允许链路层数据包的 Payload 从 27 字节扩展到 251 字节。

协商过程（LL_LENGTH_REQ/RSP）：这是一个链路层控制过程（Link Layer Control Procedure），独立于ATT MTU协商。主机（手机）或控制器（外设）交换各自支持的 MaxRxOctets（最大接收字节数）和 MaxTxOctets（最大发送字节数）。
物理意义：这意味着无线电波（Radio）一次开启（Tx Window）可以连续发送更多的数据位，而不是频繁地开启/关闭/切换频率。

5.2 MTU 与 DLE 的四种组合场景分析

为了直观展示两者的关系，我们分析以下四种场景：

场景	ATL_MTU	DLE (LL Payload)	行为与效率分析
A: 传统模式	23 字节	27 字节 (Default)	低效。数据被切除，每个包包含大量头部（前导、地址、CRC）。有效载荷比率 ≈ 36%。
B: 瓶颈模式	23 字节	251 字节 (Enabled)	极低效。物理层有能力发大包，但应用层每次只喂给它20字节数据。物理帧大部分为空或极短，浪费了 DLE 的能力，且增加了空口交互次数。
C: 软分片模式	247 字节	27 字节 (Default)	中等。应用层一次提交大量数据，减少了系统调用开销。但L2CAP层必须将其切分为 ~10 个物理小包。虽然比场景A好（减少了ATTL2CAP头部重复），但物理层头部开销依然很高。
D: 高速模式	247 字节	251 字节 (Enabled)	最佳实践。应用层数据包（247+3=250字节）几乎完美填充一个物理帧（251字节）。L2CAP不分片或仅极少分片。有效载荷比率 ≈ 90%。

实际使用注意：

同步开启：追求高吞吐量时，必须同时增大 ATT_MTU 和启用 DLE。
数值匹配：最佳的 ATT_MTU 设置应匹配 DLE 的能力。公式为：Optimal ATT_MTU = DLE_Payload_Size - L2CAP_Header_Size(4) = 251 - 4 = 247。这解释了为什么 247 字节是BLE开发中的一个"魔术数字" 。

6. 吞吐量数学模型与影响因子

为了在实际开发中预估传输速度，我们需要建立基于时间的数学模型。

6.1 理论吞吐量计算公式

BLE的吞吐量由以下核心公式决定：
Throughput (bps) = Data per Interval × 8 Connection Interval \text{Throughput (bps)} = \frac{\text{Data per Interval} \times 8}{\text{Connection Interval}} Throughput (bps)=Connection IntervalData per Interval×8

其中：（该值为链路层理论上限，实际吞吐通常受 OS 调度、控制器实现限制）
Data per Interval = Packets per Event × User Payload per Packet \text{Data per Interval} = \text{Packets per Event} \times \text{User Payload per Packet} Data per Interval=Packets per Event×User Payload per Packet

6.2 关键影响因子

1M PHY: 传输1 bit 需要 1 µs。

2M PHY: 传输1 bit 需要 0.5 µs。

影响：使用2M PHY，发送同样大小（如251字节）的数据包，其占用空口的时间（Air Time）减半。这意味着在固定的连接间隔内，可以塞入更多的数据包。

6.2.2 时间参数与帧间间隔（T_IFS）

BLE规定两个连续数据包之间必须有 150 µs 的帧间间隔（T_IFS）用于射频切换（TX -> RX 或 RX -> TX）。

一个完整的数据交互周期 = Tx Packet Time + T_IFS + Rx Packet Time (ACK) + T_IFS。
对于 Write Without Response（无应用层ACK），链路层仍需回复空的ACK包（约40-80µs）。

6.2.3 连接间隔（Connection Interval）

范围：7.5ms - 4.0s。
误区：间隔越短越好。
真相：如果设备的MCU处理能力强，且支持在一个间隔内发送多个包（Multi-packet per Interval），较长的间隔（如30ms或50ms）可能比7.5ms更有效率。因为每个间隔开始时都有唤醒开销，较长间隔减少了这种开销的占比，允许更长的连续突发传输。

6.2.4 操作系统限制（Packets per Event）

iOS限制：早期iOS限制每个间隔最多4-6个包。但在iPhone 11及后续机型，配合高性能模式，这一限制已大幅放宽，取决于信道质量。
Android限制：取决于蓝牙芯片厂商（Qualcomm, MTK等）。旗舰机型通常能填满连接事件的最大时长。

6.3 算例对比

场景：1M PHY, 连接间隔 30ms

未优化（MTU 23, 无 DLE）：
- 包长：37字节（296 bits） -> 296 µs。
- 周期： 296 + 150 + 80 ( ACK ) + 150 = 676 μ s 296 + 150 + 80 (\text{ACK}) + 150 = 676 \mu s 296+150+80(ACK)+150=676μs。
- 30ms内理论最多包数： 30000 / 676 ≈ 44 30000 / 676 \approx 44 30000/676≈44 个。
- 每包有效数据：20字节。
- 极限吞吐： 44 × 20 / 0.03 ≈ 29.3 KB/s 44 \times 20 / 0.03 \approx 29.3 \text{ KB/s} 44×20/0.03≈29.3 KB/s。
- 注：实际因系统调度远达不到44个包，通常只能发4-6个，导致实际速度仅 2-4 KB/s。
全优化（MTU 247, DLE 251, 2M PHY）：
- 2M PHY下，251字节数据包（加上头尾约265字节）传输耗时约 1100 µs。
- 周期： 1100 + 150 + 44 ( ACK ) + 150 ≈ 1444 μ s 1100 + 150 + 44 (\text{ACK}) + 150 \approx 1444 \mu s 1100+150+44(ACK)+150≈1444μs。
- 30ms内理论包数： 30000 / 1444 ≈ 20 30000 / 1444 \approx 20 30000/1444≈20 个。
- 每包有效数据：244字节。
- 极限吞吐： 20 × 244 / 0.03 ≈ 162 KB/s 20 \times 244 / 0.03 \approx 162 \text{ KB/s} 20×244/0.03≈162 KB/s。

结论：优化MTU、DLE和PHY可以将吞吐量提升一个数量级（从~3KB/s 到 ~160KB/s）。

7. 实际开发中的作用与优化策略

基于上述原理，我们在实际工程中可以提炼出以下核心策略。

7.1 OTA 固件升级的最佳实践

OTA是BLE应用中对MTU最敏感的场景。

协商最大值：固件端应配置支持 DLE (251) 和大 MTU (如 247 或 517)。允许手机端协商出其支持的最大值。
指令选择：必须使用 Write Without Response (Command) 。Write Request (带响应) 引入了应用层的RTT（往返时延），会严重拖慢速度（通常降至 <1KB/s）。
应用层流控 （Application Flow Control）：这是一个极易被忽视的关键点。
- 问题：使用 Write Without Response 时，如果发送速度超过了底层协议栈或空口的处理能力，数据包会在发送缓冲区溢出并被静默丢弃，导致固件校验失败。
- iOS 方案：利用 peripheralIsReady(toSendWriteWithoutResponse:) 回调。当 canSendWriteWithoutResponse 属性变为 false 时，停止写入；等待回调触发后再恢复写入。这是iOS提供的高效背压（Backpressure）机制。
- Android 方案： Android 13/14 引入了类似的流控回调，但在旧版本上，通常需要手动实现"令牌桶"算法，或者采用"每发送N个无响应包，插入一个带响应的写请求"的混合策略，利用该响应作为同步点，防止缓冲区溢出。

7.2 功耗与能效优化

MTU 越大，单次传输的耗时越长，这是否意味着功耗更高？

能效比（Energy per Bit）：事实上，大MTU 更省电。
原因：射频电路（Radio）的开启和关闭有固定的能量损耗（Ramp-up/Ramp-down）。发送一个小包需要经历完整的开启-发送-关闭流程。发送一个大包虽然发送时间长，但分摊了开启和关闭的固定损耗。
数据：根据实测，使用大MTU配合2M PHY，传输相同数据量的总功耗可降低 15% - 20% 。因为设备能更快地完成传输任务，更早地进入休眠状态。

7.3 内存管理

在资源受限的嵌入式设备（如 RAM < 32KB 的 SoC）上，盲目追求 517 字节 MTU 是危险的。

BLE 协议栈通常需要为每个连接实例分配 Rx/Tx 缓冲区。
如果 MTU = 517，每个连接可能额外消耗 1KB+ 的 RAM。对于支持多连接的网关设备，这可能导致内存耗尽（OOM）。
建议：如果不需要极高的吞吐量，将 MTU 限制在 247 字节是一个兼顾性能与内存的最佳平衡点。

8. 总结

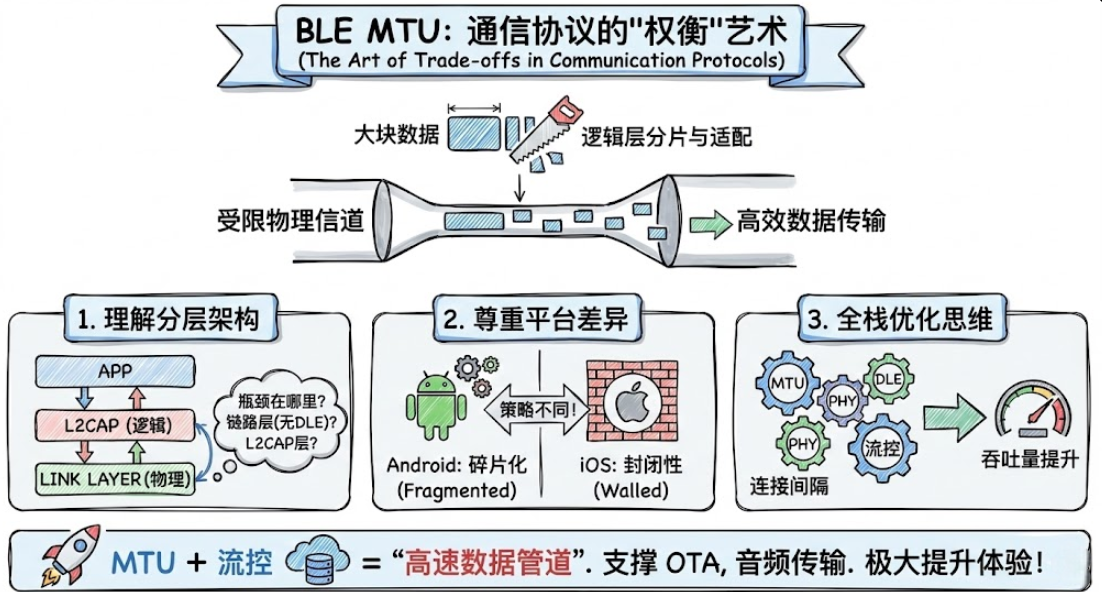

BLE MTU 的实现原理深刻体现了通信协议设计中的"权衡"艺术：在受限的物理信道上，通过逻辑层的分片、适配与协商，实现高效的数据传输。

对于我们开发者而言，掌握MTU不仅仅是记住"23"和"247"这两个数字。它意味着：

理解分层架构：知道数据为何被分片，知道瓶颈可能出现在链路层（无DLE）还是L2CAP层。
尊重平台差异：针对 Android 的碎片化和 iOS 的封闭性设计不同的连接与协商策略。
全栈优化思维 ：认识到吞吐量的提升是 MTU、DLE、PHY、连接间隔以及流控算法共同作用的结果。

通过合理配置 MTU 并结合应用层流控，开发者可以将 BLE 从一个简单的"状态同步通道"升级为"高速数据管道"，从而支撑起 OTA、音频传输等复杂应用场景，极大提升产品的用户体验与竞争力。
