Android自定义 View + Canvas—声纹小球动画

一、概述

在语音识别、语音助手等应用中，需要实时展示音频输入状态。本文介绍如何从零实现一个声纹小球动画组件库，涵盖：

基于 Canvas 的自定义 View

使用 ValueAnimator 实现流畅动画

贝塞尔曲线实现跳跃轨迹

相位延迟实现波浪传播效果

平滑插值算法避免动画突变

最终效果：多个小球（默认 3 个，支持 1-10 个）从左到右依次跳动，形成波浪传播，适用于语音识别、语音助手等场景。

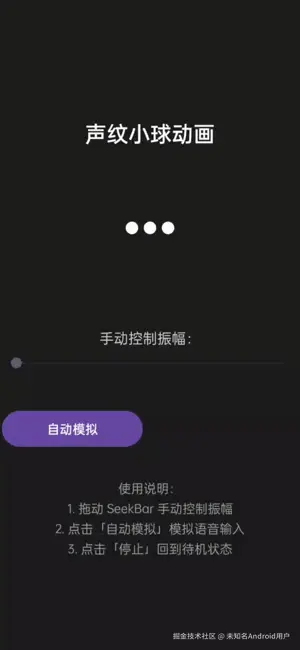

二、效果展示

项目地址：github.com/qingfeng194...

组件支持两种状态：

待机状态：小球轻微起伏，呈现呼吸效果（使用正弦波实现）

讲话状态：根据输入振幅，小球从前往后依次沿贝塞尔曲线跳动

通过相位延迟，实现从左到右的波浪传播动画，视觉效果自然流畅。

三、技术方案

3.1 自定义 View + Canvas

优势：

性能：直接使用 Canvas 绘制，避免多 View 层级带来的性能问题

减少测量与布局（Measure/Layout）的开销：Android 绘制界面时，会对 View 树进行自上而下的递归式测量和布局。层级越深、节点越多，递归次数越多，CPU 计算开销越大，在界面刷新、屏幕旋转、列表 Item 复用等场景下会明显拖慢界面响应速度。

避免过度绘制（Overdraw）：多 View 层级嵌套时，同一屏幕像素点可能被多次绘制。层级越深，嵌套的带背景/遮罩的布局越多，过度绘制问题越严重，极端情况下会导致界面帧率下降。

灵活性：可精确控制每个小球的运动轨迹

可扩展性：易于添加新功能和自定义样式

3.2 组件库设计思路

参考开源项目 ShapeView 的设计模式，采用 app:voicewave_xxx 的命名规范，支持：

XML 属性配置：方便在布局文件中使用

代码动态修改：运行时灵活调整

完整的 getter/setter：符合 Java Bean 规范

四、核心实现详解

4.1 自定义 View 基础结构

首先定义 VoiceWaveView 类，继承自 View：

kotlin 复制代码

class VoiceWaveView @JvmOverloads constructor(
    context: Context,

    attrs: AttributeSet? = null,

    defStyleAttr: Int = 0,

) : View(context, attrs, defStyleAttr) {

    private val paint = Paint(Paint.ANTI_ALIAS_FLAG).apply {

        style = Paint.Style.FILL

    }

    @ColorInt

    private var ballColor: Int = 0xFFFFFFFF.toInt()



    private var ballCount: Int = 3

    private var ballRadius: Float = 6.8f // dp，将在 onDraw 中转换为 px

    private var ballGap: Float = 20f // dp，将在 onDraw 中转换为 px

    private var maxJumpHeight: Float = 14f // dp，将在 onDraw 中转换为 px



    // 动画相关

    private var animationSpeed: Float = 0.06f  // 每帧时间增量

    private var amplitudeSensitivity: Float = 1.25f

    private var idleAmplitude: Float = 0.16f

    private var smoothFactor: Float = 0.85f  // 平滑因子

    // 动画状态

    private var amp01: Float = 0f  // 输入的振幅值（0-1）

    private var t: Float = 0f      // 动画时间

    private var smoothAmp: Float = 0f  // 平滑后的振幅值



    private var animator: ValueAnimator? = null

    init {

        // 解析 XML 属性

        attrs?.let { parseAttributes(it, defStyleAttr) }

    }



    // dp 转 px 的工具方法

    private fun dp(v: Float): Float = v * resources.displayMetrics.density

}

要点：

使用 Paint.ANTI_ALIAS_FLAG 开启抗锯齿，确保小球边缘平滑

使用 @JvmOverloads 支持 Java 调用

成员变量使用 dp 单位存储，在 onDraw() 中通过 dp() 方法转换为 px

dp() 方法依赖 DisplayMetrics 进行正确的单位转换，适配不同分辨率设备

注意：在 View 构造函数中，resources 已可用（View(context) 构造函数会初始化），因此可以在 init 块中安全使用

4.2 ValueAnimator 实现流畅动画

为什么选择 ValueAnimator？ValueAnimator 是 Android 官方提供的属性动画 API，在 Android 5.0+ 之后底层完全基于 Choreographer 实现：

自动注册 Choreographer 的帧回调，与系统 VSYNC 信号严格同步

不存在刷新率不同步的问题，默认就能保证 60fps 流畅度

onAnimationUpdate 回调的触发时机与 Choreographer 帧回调完全一致

提供了 TimeInterpolator、TypeEvaluator 等封装，更易控制动画节奏

作为官方上层封装，性能开销与直接使用 Choreographer 几乎无差异

代码更简洁，生命周期管理更方便

实现代码：

kotlin 复制代码

override fun onAttachedToWindow() {

    super.onAttachedToWindow()

    startAnimation()

}

override fun onDetachedFromWindow() {

    stopAnimation()

    super.onDetachedFromWindow()

}

private fun startAnimation() {

    if (animator != null) return



    // 创建无限循环的 ValueAnimator

    animator = ValueAnimator.ofFloat(0f, 1f).apply {

        repeatCount = ValueAnimator.INFINITE

        duration = Long.MAX_VALUE // 无限时长



        addUpdateListener { animation ->

            // 更新动画时间（固定增量）

            t += animationSpeed



            // 平滑插值：避免振幅突变

            smoothAmp = smoothAmp * smoothFactor + amp01 * (1f - smoothFactor)



            // 触发重绘

            invalidate()

        }



        start()

    }

}

private fun stopAnimation() {

    animator?.cancel()

    animator = null

}

关键点：

在 onAttachedToWindow() 中启动动画

在 onDetachedFromWindow() 中停止动画并清理资源，避免内存泄漏

使用 ValueAnimator.INFINITE 实现无限循环

每帧更新动画时间 t 和平滑振幅 smoothAmp

调用 invalidate() 触发重绘

注意：当前实现中，t += animationSpeed 使用固定增量，这意味着在高刷新率设备（如 120fps）上，动画播放速度会更快。这是当前实现的特性。

4.3 贝塞尔曲线实现跳跃轨迹

为了让小球有自然的跳跃轨迹，使用二次贝塞尔曲线。数学原理：二次贝塞尔曲线公式：

B(t) = (1-t)²·P₀ + 2(1-t)·t·P₁ + t²·P₂

其中：

P₀：起始点

P₁：控制点

P₂：结束点

t：参数，范围 [0, 1]

实现代码：

kotlin 复制代码

private fun bezierArcY(t: Float): Float {

    val p0 = 0f  // 起始点：底部

    val p1 = 1f  // 控制点：顶部

    val p2 = 0f  // 结束点：底部

    val u = 1f - t

    return u * u * p0 + 2f * u * t * p1 + t * t * p2

}

分析：

当 t = 0 时，y = 0（底部）

当 t = 0.5 时，y = 0.5（中间最高点）

当 t = 1 时，y = 0（底部）

简化公式：

y = 2(1-t)·t

这个函数返回值的范围是 [0, 0.5]，在 t = 0.5 时达到最大值 0.5。在 onDraw() 中使用时：

val y = cy - bezierArcY(p.coerceIn(0f, 1f)) * maxJump

注意：

函数内部没有对参数 t 做范围限制

在调用时对参数 p 做了 coerceIn(0f, 1f) 限制，确保传入的值在有效范围内

由于 bezierArcY() 的最大值是 0.5，实际跳跃高度是 maxJumpHeight * 0.5

4.4 相位延迟实现波浪传播

要实现从左到右的波浪传播，需要为每个小球设置不同的相位偏移。核心逻辑：

相位偏移的本质是为每个小球设置不同的动画时间偏移量

使得多个小球的动画节奏存在时间差，从而形成波浪传播效果

offset = startOffset + i * 0.9f 中，0.9f 是相位差系数，控制相邻小球之间的时间差

实现代码：

scss 复制代码

override fun onDraw(canvas: Canvas) {

    super.onDraw(canvas)

    val w = width.toFloat()

    val h = height.toFloat()

    if (w <= 0f || h <= 0f) return

    val cy = h / 2f

    val centerX = w / 2f

    val gap = dp(ballGap)  // dp 转 px

    val baseR = dp(ballRadius)  // dp 转 px

    val maxJump = dp(maxJumpHeight)  // dp 转 px

    // 待机状态：轻微起伏（使用正弦波）

    val idle = idleAmplitude + 0.06f * sin(t)

    // 讲话状态：输入振幅驱动

    val speak = (smoothAmp * amplitudeSensitivity).coerceIn(0f, 1f)

    paint.color = ballColor

    // 计算起始偏移量，使小球居中

    val startOffset = -(ballCount - 1) * 0.5f * 0.9f



    // 绘制多个小球

    for (i in 0 until ballCount) {

        // 为每个小球设置不同的相位偏移

        // 0.9f 是相位差系数：值越大，相位差越大，波浪传播越慢；值越小，相位差越小，波浪传播越快

        val offset = startOffset + i * 0.9f



        // 计算当前小球的波形值

        // 叠加逻辑：p = idle + speak * wave01(t + offset)

        // idle 是待机状态的振幅，speak 是讲话状态的振幅

        // 当 speak = 0 时，只有待机状态；当 speak > 0 时，讲话状态叠加在待机状态上

        val p = idle + speak * wave01(t + offset)



        // 计算小球位置

        val x = centerX + (i - (ballCount - 1) * 0.5f) * gap

        val y = cy - bezierArcY(p.coerceIn(0f, 1f)) * maxJump



        // 小球半径随振幅变化

        val r = baseR * (1f + 0.18f * p)

        canvas.drawCircle(x, y, r, paint)

    }

}

// 将正弦波转换为 0-1 范围

private fun wave01(x: Float): Float =

    ((sin(x) + 1f) * 0.5f).coerceIn(0f, 1f)

关键点：

offset = startOffset + i * 0.9f：每个小球相位偏移 0.9，形成时间差

wave01(t + offset)：使用偏移后的时间计算波形，实现波浪传播

0.9f 是经验值，控制波浪传播速度

叠加逻辑：p = idle + speak * wave01(t + offset) 将待机状态和讲话状态叠加，当 speak = 0 时只有待机状态，当 speak > 0 时讲话状态叠加在待机状态上

对 p 做 coerceIn(0f, 1f) 限制，确保值在有效范围内

4.5 平滑插值算法

直接使用输入的振幅值会导致动画突变，需要平滑处理。使用一阶指数平滑算法（也叫简单指数平滑）：

ini 复制代码

smoothAmp = smoothAmp * smoothFactor + amp01 * (1f - smoothFactor)

原理：

smoothFactor = 0.85：保留 85% 的旧值

(1 - smoothFactor) = 0.15：使用 15% 的新值

值越大，变化越平滑，但响应越慢

算法特点：

适用于无趋势、无季节性的平稳数据

当 amp01 突变时（如从 0 直接跳到 1），该算法会有滞后性

默认值 0.85 是兼顾平滑度和响应速度的经验值

为什么不设置为 1？

设置为 1 会导致 smoothAmp 恒定不变，失去对原始振幅的响应性，动画失效

取值需权衡「平滑过渡」和「响应速度」：越接近 1 越平滑但越滞后，反之则越灵敏但越生硬

效果对比：

不使用平滑：动画会突然跳动

使用平滑：动画过渡自然

4.6 XML 属性解析

支持在 XML 中配置属性，使用 TypedArray 解析：

scss 复制代码

private fun parseAttributes(attrs: AttributeSet, defStyleAttr: Int) {

    val typedArray = context.obtainStyledAttributes(

        attrs,

        com.voiceprintball.R.styleable.VoiceWaveView,

        defStyleAttr,

        0

    )

    try {

        ballColor = typedArray.getColor(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_ballColor,

            0xFFFFFFFF.toInt()

        )

        ballCount = typedArray.getInt(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_ballCount,

            3

        ).coerceIn(1, 10)  // 限制在 1-10 之间

        // 注意：getDimension() 返回的是已转换为 px 的值

        // 但我们的成员变量存储的是 dp 值，需要转换回 dp

        ballRadius = typedArray.getDimension(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_ballRadius,

            dp(6.8f)  // 默认值先转 px

        ) / resources.displayMetrics.density  // 转回 dp

        ballGap = typedArray.getDimension(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_ballGap,

            dp(20f)

        ) / resources.displayMetrics.density

        maxJumpHeight = typedArray.getDimension(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_maxJumpHeight,

            dp(14f)

        ) / resources.displayMetrics.density

        animationSpeed = typedArray.getFloat(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_animationSpeed,

            1.0f

        ) * 0.06f // 基础速度因子

        amplitudeSensitivity = typedArray.getFloat(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_amplitudeSensitivity,

            1.25f

        )

        idleAmplitude = typedArray.getFloat(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_idleAmplitude,

            0.16f

        ).coerceIn(0f, 1f)

        smoothFactor = typedArray.getFloat(

            com.voiceprintball.R.styleable.VoiceWaveView_voicewave_smoothFactor,

            0.85f

        ).coerceIn(0f, 1f)

    } finally {

        // 重要：必须回收资源

        typedArray.recycle()

    }

}

在 res/values/attrs.xml 中定义属性：

ini 复制代码

<declare-styleable name="VoiceWaveView">

    <attr name="voicewave_ballColor" format="color" />

    <attr name="voicewave_ballCount" format="integer" />

    <attr name="voicewave_ballRadius" format="dimension" />

    <attr name="voicewave_ballGap" format="dimension" />

    <attr name="voicewave_maxJumpHeight" format="dimension" />

    <attr name="voicewave_animationSpeed" format="float" />

    <attr name="voicewave_amplitudeSensitivity" format="float" />

    <attr name="voicewave_idleAmplitude" format="float" />

    <attr name="voicewave_smoothFactor" format="float" />

</declare-styleable>

关键点：

typedArray.getDimension() 返回的是已转换为 px 的值（支持 dp、px、sp 等单位）

我们的成员变量存储的是 dp 值，需要将 px 值转换回 dp：px / displayMetrics.density

在 onDraw() 中再通过 dp() 方法转换为 px，避免重复转换

使用 try-finally 确保 typedArray.recycle() 被调用

在 View 构造函数中，resources 已可用，可以在 init 块中安全使用 dp() 方法

4.7 动态修改小球数量

支持通过代码动态修改 ballCount：

kotlin 复制代码

fun setBallCount(count: Int) {

    ballCount = count.coerceIn(1, 10)

    invalidate()

}

实现简单直接：限制数量范围后触发重绘。

五、性能优化实践

5.1 绘制优化

避免过度绘制

只在需要时调用 invalidate()

ValueAnimator 自动控制刷新频率

Paint 对象复用

将 Paint 定义为成员变量，避免每次创建

计算优化

预计算常量值

避免在 onDraw() 中创建对象

dp 转 px 在 onDraw() 中执行，虽然每帧都会执行，但计算开销很小

5.2 动画性能

ValueAnimator 的优势：

底层基于 Choreographer，与系统 VSYNC 同步

目标 60fps，实际帧率取决于设备性能

低端设备也能保持流畅

性能测试建议：

使用 Android Studio Profiler 监控帧率

在不同设备上测试

关注内存使用情况

5.3 内存管理

关键点：

及时停止 ValueAnimator 动画

在 onDetachedFromWindow() 中清理资源

避免持有 Activity 引用

六、使用指南

6.1 快速集成

Gradle 依赖（JitPack）

rust 复制代码

allprojects {

    repositories {

        maven { url 'https://jitpack.io' }

    }

}

dependencies {

    implementation 'com.github.qingfeng19491001:VoiceprintBall:1.0.0'

}

本地模块方式

java 复制代码

dependencies {

    implementation project(':library')

}

6.2 XML 配置

ini 复制代码

<com.voiceprintball.view.VoiceWaveView

    android:id="@+id/voice_wave"

    android:layout_width="match_parent"

    android:layout_height="120dp"

    app:voicewave_ballColor="#FFFFFF"

    app:voicewave_ballCount="3"

    app:voicewave_animationSpeed="1.0"

    app:voicewave_amplitudeSensitivity="1.25" />

6.3 代码动态控制

scss 复制代码

val voiceWaveView = findViewById<VoiceWaveView>(R.id.voice_wave)

// 设置小球颜色

voiceWaveView.setBallColor(Color.WHITE)

// 输入振幅值（0-1）

voiceWaveView.pushAmplitude01(0.5f)

// 设置动画速度

voiceWaveView.setAnimationSpeed(1.5f)

// 设置声纹灵敏度

voiceWaveView.setAmplitudeSensitivity(1.5f)

// 设置小球数量

voiceWaveView.setBallCount(5)

6.4 实际应用场景

场景 1：语音识别回调

rust 复制代码

speechRecognizer.setOnResultListener { amplitude ->

    // amplitude 范围 0-1

    voiceWaveView.pushAmplitude01(amplitude)

}

场景 2：音频录制可视化

rust 复制代码

audioRecorder.setOnAmplitudeListener { amplitude ->

    voiceWaveView.pushAmplitude01(amplitude)

}

场景 3：手动控制（测试用）

kotlin 复制代码

seekBar.setOnSeekBarChangeListener(object : SeekBar.OnSeekBarChangeListener {

    override fun onProgressChanged(seekBar: SeekBar?, progress: Int, fromUser: Boolean) {

        if (fromUser) {

            voiceWaveView.pushAmplitude01(progress / 100f)

        }

    }

    // ...

})

七、开源与未来规划

项目已开源：github.com/qingfeng194...

未来规划：

支持更多小球样式（渐变、阴影等）

支持自定义动画曲线

添加更多预设样式

性能进一步优化

欢迎提交 Issue 和 Pull Request。

八、总结

本文介绍了如何实现一个声纹小球动画组件，涵盖：

自定义 View 基础：Canvas 绘制、Paint 配置

ValueAnimator 动画：底层基于 Choreographer，与系统 VSYNC 同步，确保流畅

贝塞尔曲线：实现自然的跳跃轨迹

相位延迟：实现波浪传播效果

平滑插值：避免动画突变

性能优化：内存管理、绘制优化

技术要点：

ValueAnimator 底层基于 Choreographer，性能与直接使用 Choreographer 几乎无差异，且代码更简洁

贝塞尔曲线可以创造自然的运动轨迹

平滑算法对动画体验很重要

及时清理资源，避免内存泄漏

注意单位转换，避免二次转换问题

适用场景：

语音识别应用

语音助手

音频录制可视化

任何需要音频反馈的场景
