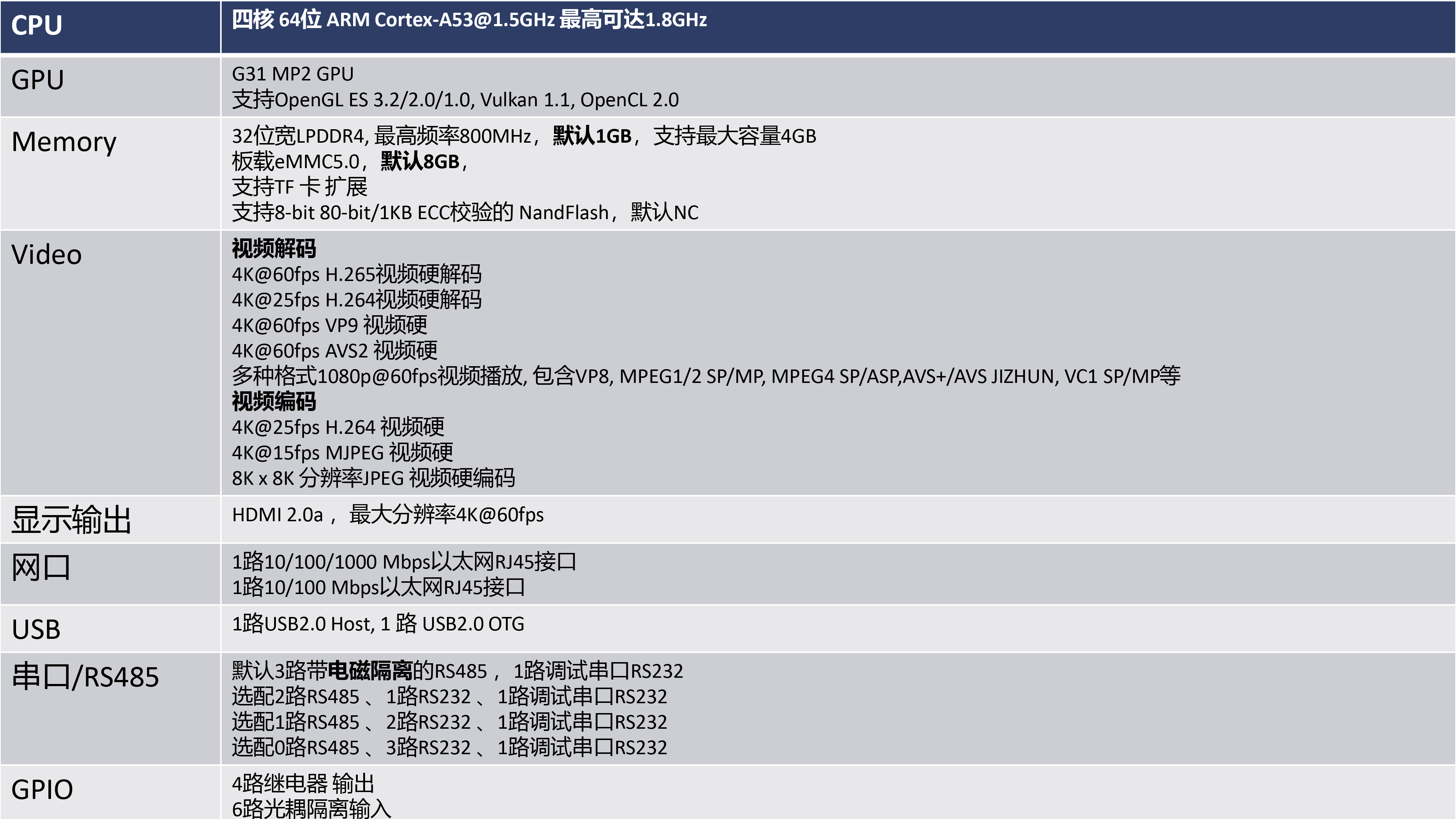

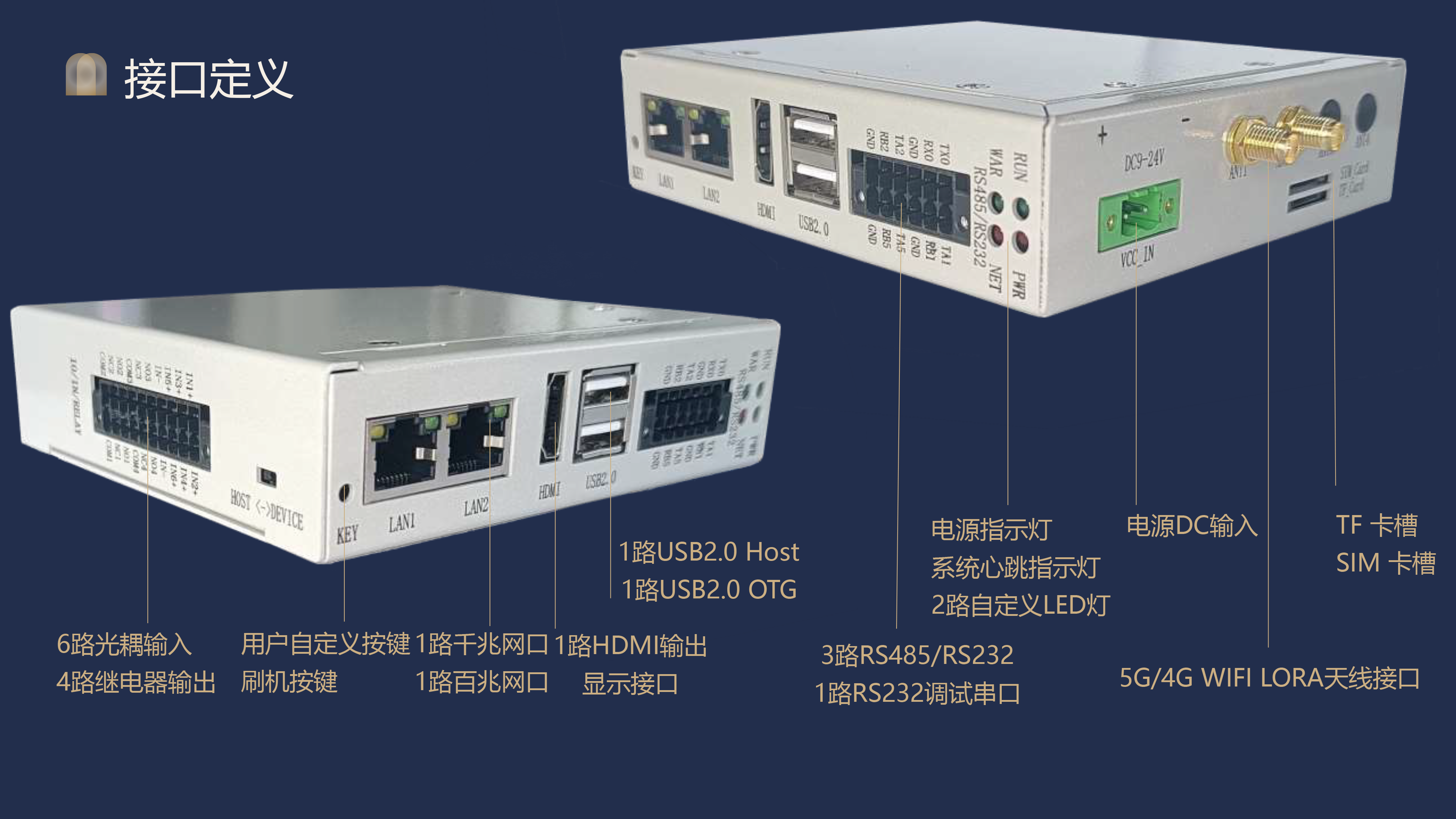

EdgeGateway 快速开始手册-Modbus转换器RTU转TCP

EdgeGateway 快速开始手册-Modbus转换器RTU转TCP

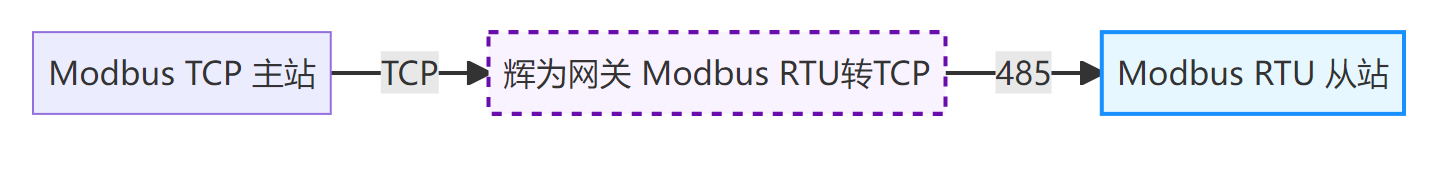

Modbus转换器功能实现了 Modbus RTU 从机 转成 Modbus TCP从机。

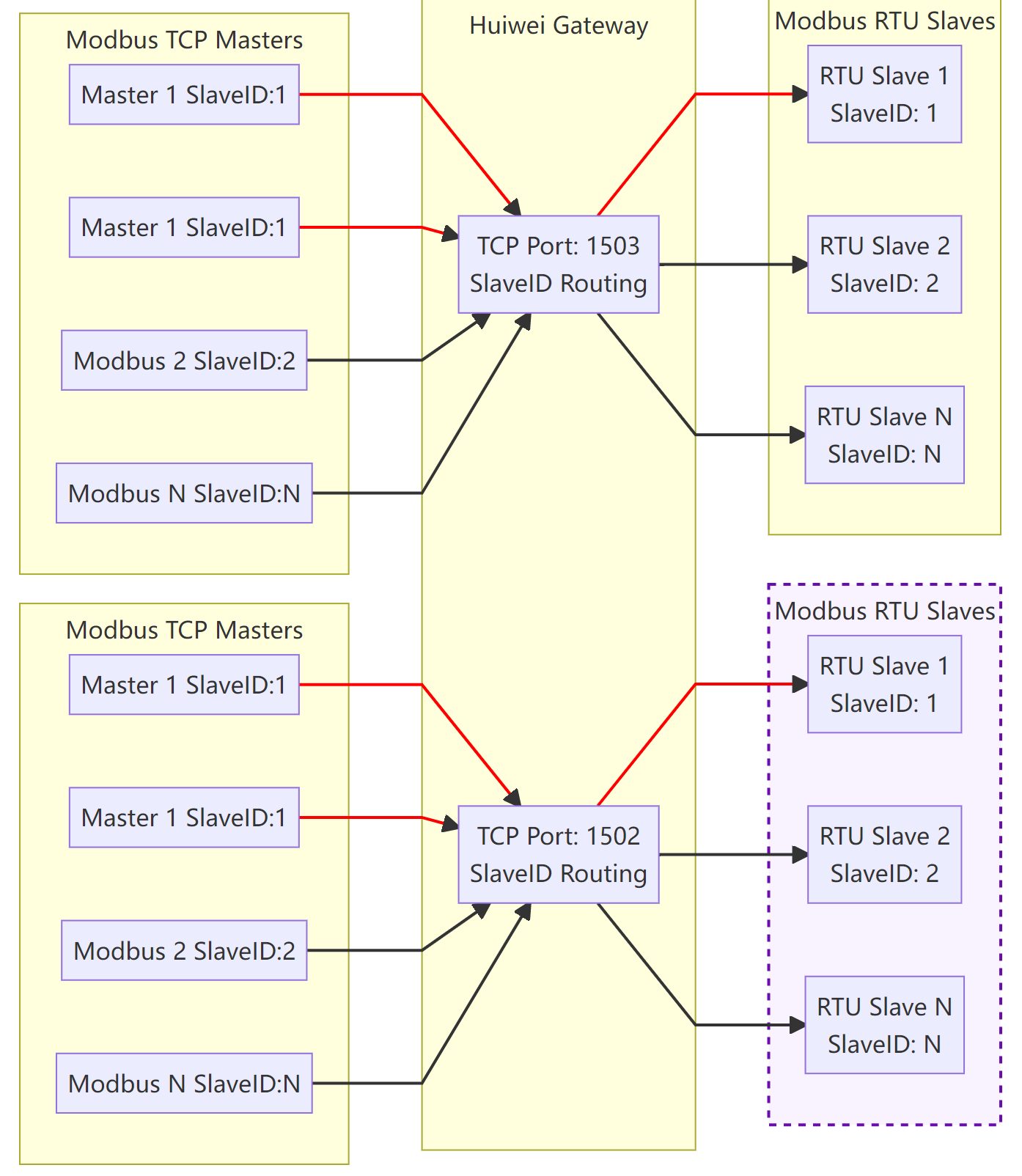

同一个RTU Slave ID 可多个相同的TCP Masters 访问。如图 红色部分表示。

同一个RTU Slave 可以有多个SlaveID(总线上挂多个设备) ,TCP 根据SlaveID 访问。上图 紫色部分。

支持 多个RTU Slave 。

数据流向:

注:

Modbus TCP 可在网关内部或外部

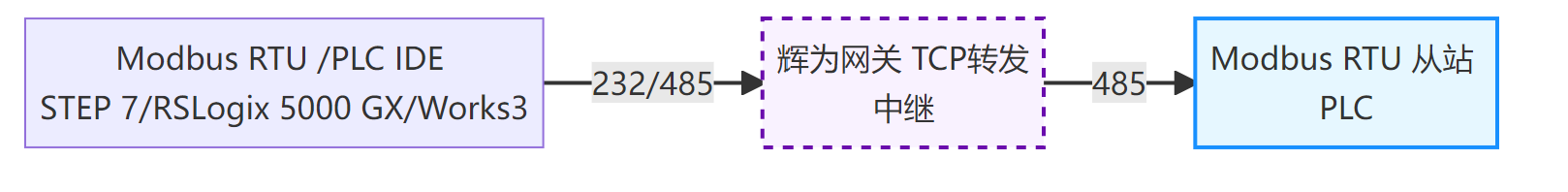

Modbus RTU 透传

Modbus RTU over TCP

在TCP通道中"隧道传输"RTU帧

"Modbus RTU协议走网口TCP"时,准确的说法是:通过"Modbus RTU over TCP"这种模式,将原本为串行链路设计的Modbus RTU报文,封装在TCP/IP数据包中,从而实现了在以太网上的传输。

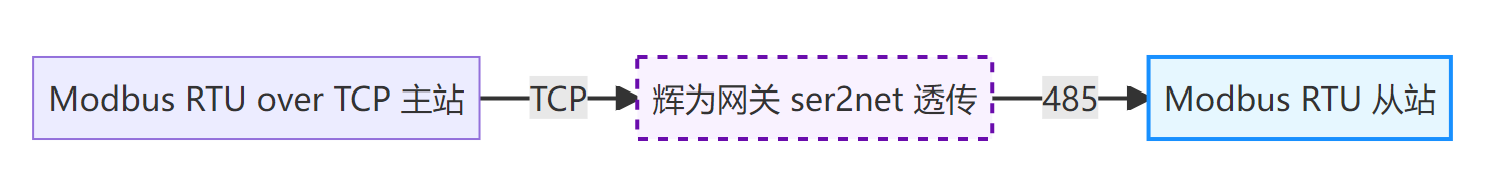

ser2net 常用在串口服务器 上

注:

一个端口号只能和一个RTU从站 对应,不支持RTU总线上多个SlaveID

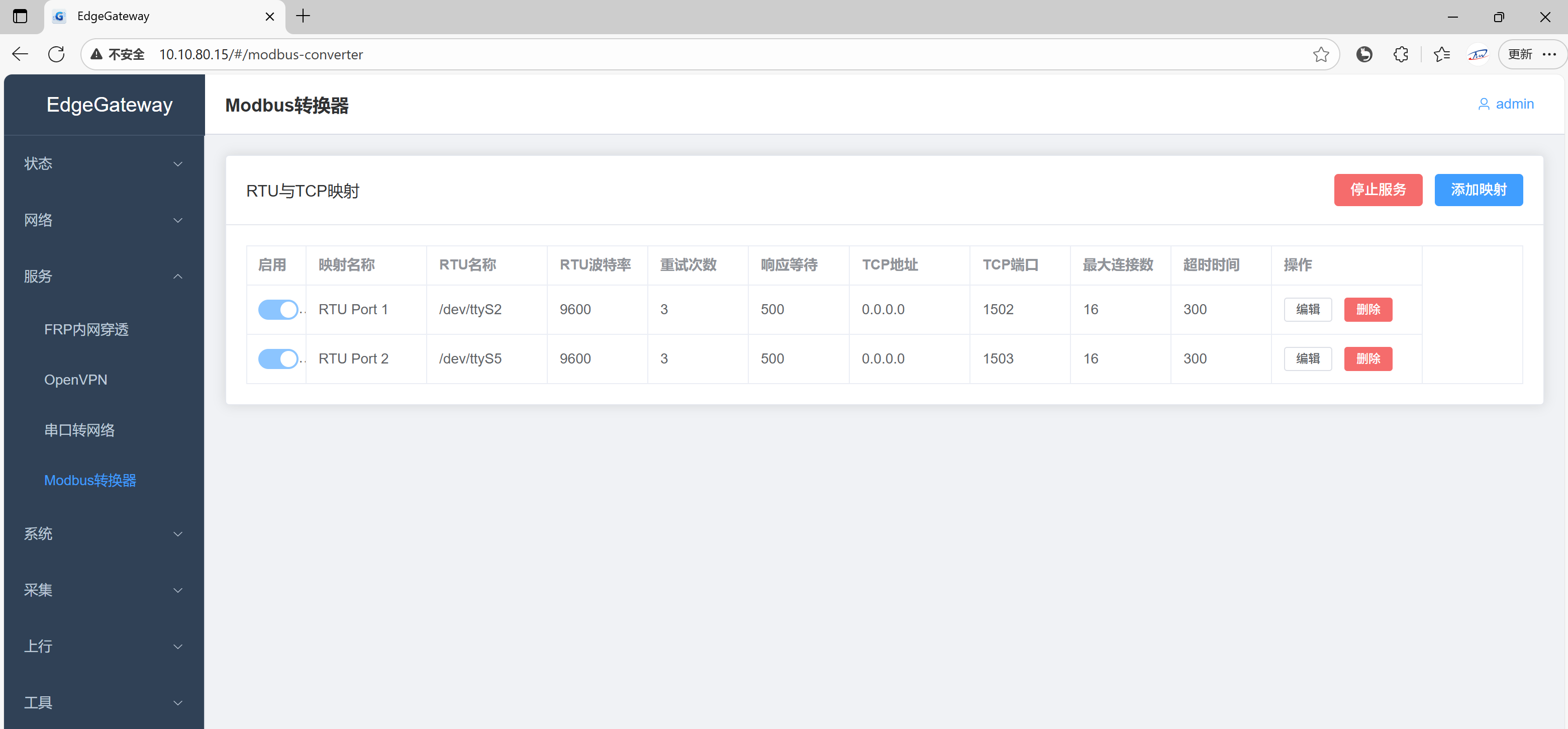

在 服务->Modbus转换器 中进行配置:

配置参数说明:

  • 启动服务/停止服务:启用或禁用该服务
  • 启用:是否启用此映射

  • 映射名称:用于标识不同的映射

  • RTU名称:网关上那个串口设备,如/dev/ttyS2

  • RTU波特率:串口波特率

  • 数据位:串口的数据位

  • 校验位:串口的校验位

  • 停止位: 串口的停止位

  • 重试次数:请求重试次数

  • 响应等待:响应等待时间(毫秒)

  • 求间暂停:请求间暂停时间(毫秒)

  • address:TCP服务器绑定地址

  • port:TCP服务器端口号

  • maxconn:最大TCP连接数

  • timeout:连接超时时间(秒)

有些配置可在编辑中查看或修改:

这样 Modbus TCP主站 就可以通过 网关的IP地址和端口号 访问 对应串口号 上的 Modbus RTU设备了

应用场景:

  • 连接不具备网络接口的传统Modbus RTU设备到网络

  • 通过串口访问只提供TCP接口的Modbus设备

  • 协议桥接和工业网络整合
