疆鸿智能 EtherNet/IP转ETHERCAT网关：打通罗克韦尔与汇川伺服的石材产线

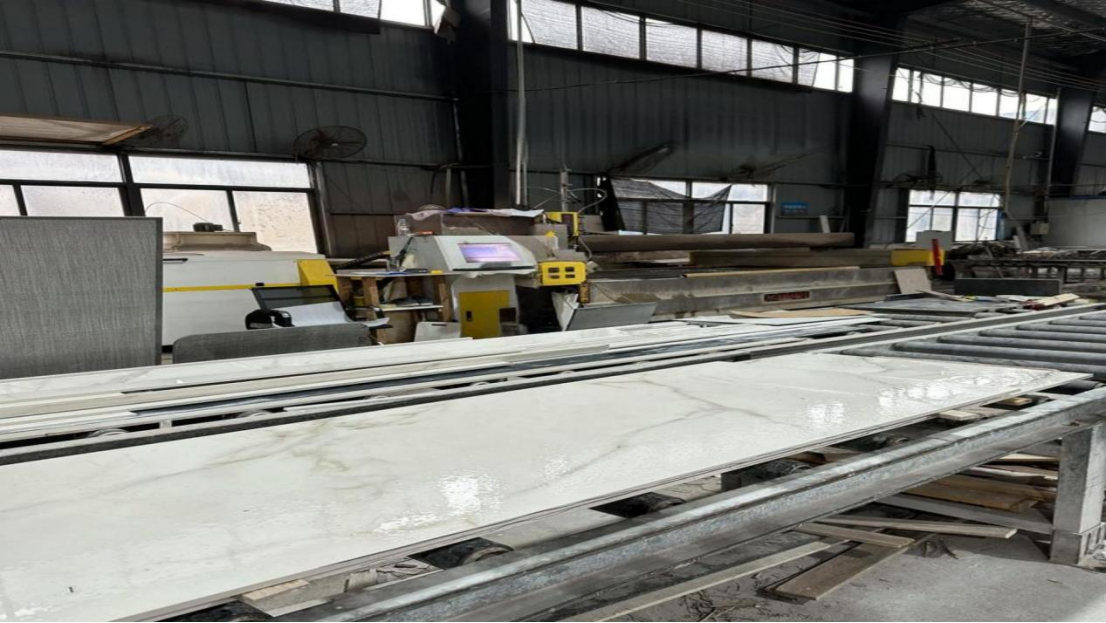

在建筑石材制造行业，传统的生产模式正面临智能化升级的迫切需求。某大型石材加工厂为提升异型石材切割与磨削的精度与效率，规划对其核心数控设备进行联网与集中控制改造。项目核心挑战在于，其控制系统核心为支持EtherNet/IP协议的罗克韦尔（Rockwell Automation）ControlLogix PLC，而新增的高精度汇川伺服驱动系统则采用ETHERCAT这一高性能实时以太网协议。两种异构工业网络的互联互通，成为项目成功的关键。

一、工厂需求与核心设备

该工厂旨在构建一个统一、实时、高可靠的控制网络，实现PLC对多轴伺服系统的精准协同控制。核心设备清单如下：

主控制器：罗克韦尔 ControlLogix 系列PLC，作为系统大脑。

执行单元：汇川 IS620N 系列伺服驱动器与电机，负责石材切割主轴与进给轴的运动控制。

网络枢纽：EtherNet/IP转ETHERCAT网关。此网关作为协议转换的核心部件，需在EtherNet/IP侧作为从站，被PLC扫描；在ETHERCAT侧作为主站，扫描并管理下游伺服驱动器。

二、网络架构与配置实践

连接方式与拓扑图

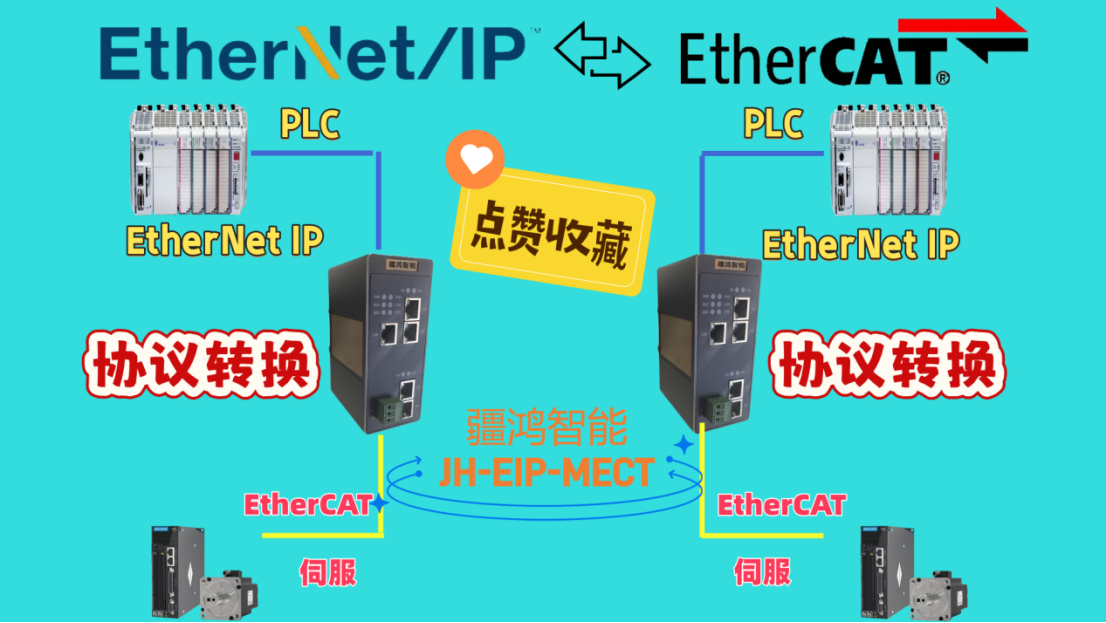

项目采用 "PLC---网关---伺服驱动器" 的层级式线性拓扑结构，架构清晰，可靠性高。

网络拓扑示意图：

```

罗克韦尔PLC (EtherNet/IP主站)

| (标准以太网线，基于EtherNet/IP协议)

协议转换网关

(EtherNet/IP侧：从站)

(ETHERCAT侧：主站)

| (ETHERCAT专用网线，菊花链连接)

汇川伺服驱动器1\] -- \[汇川伺服驱动器2\] -- ... -- \[汇川伺服驱动器N

| | |

伺服电机1\] \[伺服电机2\] \[伺服电机N

```

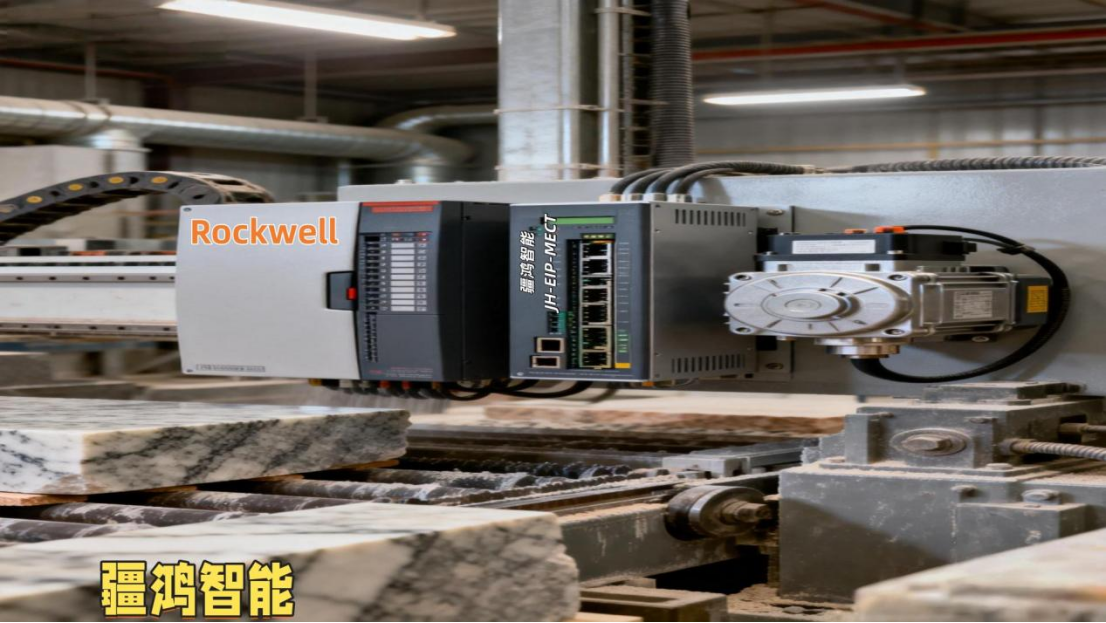

连接要点：网关的EtherNet/IP端口通过网线接入工厂主控交换机，与PLC处于同一IP网段。其ETHERCAT输出端口通过网线以菊花链形式依次连接各个汇川伺服驱动器的ETHERCAT IN/OUT端口，形成高效的实时通信环路。

配置过程简述

配置过程体现了网关的核心桥梁作用：

a. EtherNet/IP侧配置：在罗克韦尔Studio 5000编程软件中，通过EDS文件或手动添加通用模块，将网关设备添加为PLC的一个子模块。工程师根据伺服控制的数据量（如：控制字、状态字、目标位置、实际位置、转矩等），在PLC中定义相应的输入/输出（I/O）数据映射表。这些数据将通过EtherNet/IP周期性地与网关交换。

b. ETHERCAT侧配置：使用网关厂商提供的配置工具（如泓格科技的GW-7472的配置软件）。首先扫描ETHERCAT网络，自动识别出菊花链上所有汇川伺服驱动器的从站信息及其过程数据对象（PDO）。然后，关键步骤在于数据映射：将网关在EtherNet/IP侧接收到的来自PLC的"输出数据"（如目标位置），精准地映射到指定伺服驱动器的特定控制PDO；反之，将伺服驱动器的状态PDO（如实当前位置）映射到网关发往PLC的"输入数据"区。最后，设置同步模式（如DC模式）与周期时间，确保运动控制的实时性。

c. 伺服驱动器配置：通过汇川伺服软件，设置驱动器的ETHERCAT从站地址，并确保其PDO分配与网关配置中的映射关系完全一致，启用相应的操作模式（如循环同步位置模式CSP）。

三、应用效果与技术价值

部署该协议转换网关后，系统实现了无缝集成与卓越性能：

无缝融合，打破壁垒：网关成功将实时性要求极高的ETHERCAT运动控制网络无缝接入信息层通用的EtherNet/IP网络，使罗克韦尔PLC能够像控制本地设备一样，直接、高效地控制汇川伺服系统，无需更换任何一端的核心设备，保护了既有投资。
提升性能与精度：得益于ETHERCAT协议的高同步性与低延迟，多轴伺服系统的协同运动控制精度显著提升。石材切割的轨迹更加平滑，复杂曲面加工质量得到保障，设备整体响应速度加快。
简化工程与维护：PLC程序员无需深入理解ETHERCAT底层细节，只需在熟悉的Rockwell环境中进行数据交互编程。网络结构简洁，线缆减少，故障点也随之降低，维护便捷性大大提高。
赋能智能制造：此架构为工厂未来集成更多支持ETHERCAT的高性能I/O、传感器等设备奠定了基础，同时确保了控制层数据可稳定上传至SCADA、MES等上层系统，为石材制造的数字化、智能化提供了坚实的数据通路。

结论：在工业互联网与智能制造背景下，异构网络互联是普遍挑战。本案例中，EtherNet/IP转ETHERCAT网关的精准应用，不仅成功解决了特定协议对接的技术难题，更以高性价比、高可靠性的方式，将石材加工设备升级为统一协调的智能体，有效提升了生产效能与产品品质，为传统制造业的智能化转型提供了具参考价值的网络融合范例。
