BehaviorTree行为树【调试】 5

1、日志记录器

Logger 是什么？

一个可以运行时动态添加到行为树的观察者类
采用观察者模式的非侵入式实现
在每个节点状态改变时自动触发回调

回调函数参数

cpp 复制代码

void callback(
    BT::Duration timestamp,   // 状态变化发生的时间点
    const TreeNode& node,     // 状态变化的节点引用
    NodeStatus prev_status,   // 变化前的状态
    NodeStatus status);       // 变化后的状态

使用示例

cpp 复制代码

#include "behaviortree_cpp/bt_factory.h"
#include "behaviortree_cpp/loggers/bt_cout_logger.h"

// 自定义 Logger 类
class MyCustomLogger : public BT::StatusChangeLogger
{
public:
    MyCustomLogger(const BT::Tree& tree) : StatusChangeLogger(tree) {}

    virtual void callback(
        BT::Duration timestamp,
        const BT::TreeNode& node,
        BT::NodeStatus prev_status,
        BT::NodeStatus status) override
    {
        // 记录时间戳（毫秒）
        auto ms = std::chrono::duration_cast<std::chrono::milliseconds>(timestamp);

        // 输出节点状态变化信息
        std::cout << "[" << ms.count() << "ms] "
                  << node.name() << ": "
                  << BT::toStr(prev_status)
                  << " -> "
                  << BT::toStr(status)
                  << std::endl;

        // 可以添加更多自定义逻辑
        if(status == BT::NodeStatus::FAILURE) {
            std::cout << "  ⚠️ 节点 " << node.name() << " 执行失败！" << std::endl;
        }
    }

    virtual void flush() override {
        std::cout << "--- Logger 数据刷新 ---" << std::endl;
    }
};



int main()
{
    BT::BehaviorTreeFactory factory;

    // 注册节点（示例）
    factory.registerSimpleAction("SayHello", []{
        std::cout << "Hello!" << std::endl;
        return BT::NodeStatus::SUCCESS;
    });

    // 创建行为树
    auto tree = factory.createTreeFromText(`
        <root>
            <Sequence>
                <SayHello />
                <Wait duration="1000"/>
            </Sequence>
        </root>
    `);

    // 1. 使用内置的 StdCoutLogger（输出到控制台）
    BT::StdCoutLogger logger_cout(tree);

    // 2. 使用内置的 FileLogger（输出到文件）
    BT::FileLogger logger_file(tree, "bt_trace.fbl");

    // 3. 使用自定义 Logger
    MyCustomLogger logger_custom(tree);

    // 4. 使用多个 Logger（可同时添加多个）
    std::vector<std::unique_ptr<BT::StatusChangeLogger>> loggers;
    loggers.emplace_back(new BT::StdCoutLogger(tree));
    loggers.emplace_back(new BT::FileLogger(tree, "trace.fbl"));

    // 执行行为树
    tree.tickWhileRunning();

    return 0;
}

添加时机 ：在行为树创建后、开始执行前添加 Logger

内置 Logger 类型

BT.CPP 提供的内置 Logger：

BT::StdCoutLogger：输出到标准控制台
BT::FileLogger：输出到二进制文件（可使用工具分析）
BT::MinitraceLogger：生成 Chrome Tracing 格式
BT::PublisherZMQ：通过 ZeroMQ 发布状态变化

这种设计使得行为树的调试、监控和性能分析变得非常灵活，无需修改节点实现即可获得完整的执行跟踪。

2、TreeObserver 设计分析

目的

TreeObserver 是一个行为树节点的观察者/日志记录器，主要用于：

单元测试：验证特定条件下节点是否按预期执行
性能监控：统计节点执行频率和结果分布
调试：追踪节点状态变化历史
行为分析：了解树的实际执行路径

NodeStatistics 结构体解析

cpp 复制代码

struct NodeStatistics {
    NodeStatus last_result;      // 最后一次有效结果（仅 SUCCESS/FAILURE）
    NodeStatus current_status;   // 当前状态（包括 IDLE/SKIPPED）
    unsigned transitions_count;  // 状态转换次数（不含 IDLE）
    unsigned success_count;      // 转换为 SUCCESS 的次数
    unsigned failure_count;      // 转换为 FAILURE 的次数
    unsigned skip_count;         // 转换为 SKIPPED 的次数
    Duration last_timestamp;     // 最后一次状态转换的时间戳
};

代码示例：

xml

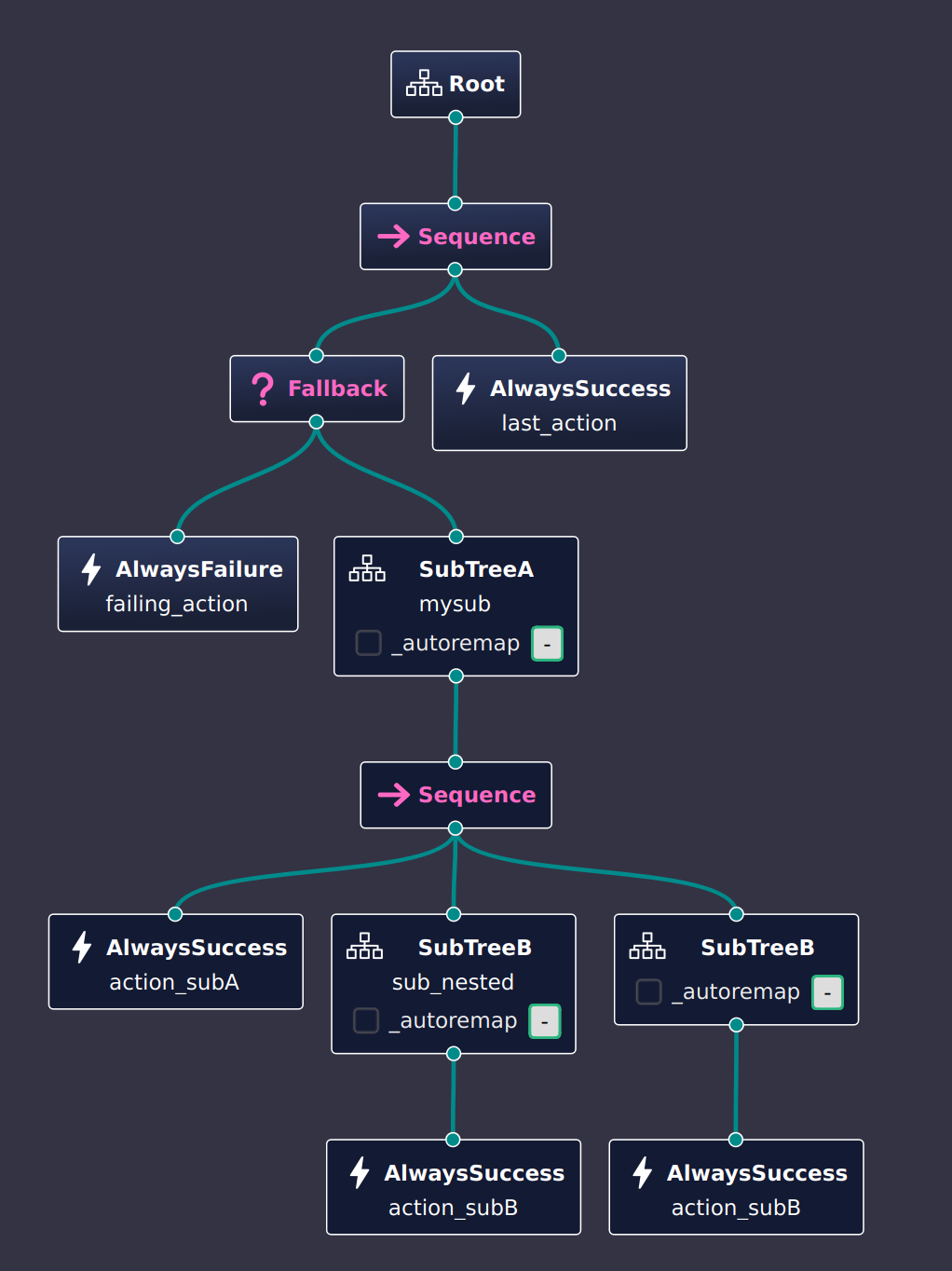

cpp 复制代码

<root BTCPP_format="4">

  <BehaviorTree ID="MainTree">
    <Sequence>
     <Fallback>
       <AlwaysFailure name="failing_action"/>
       <SubTree ID="SubTreeA" name="mysub"/>
     </Fallback>
     <AlwaysSuccess name="last_action"/>
    </Sequence>
  </BehaviorTree>

  <BehaviorTree ID="SubTreeA">
    <Sequence>
      <AlwaysSuccess name="action_subA"/>
      <SubTree ID="SubTreeB" name="sub_nested"/>
      <SubTree ID="SubTreeB" />
    </Sequence>
  </BehaviorTree>

  <BehaviorTree ID="SubTreeB">
    <AlwaysSuccess name="action_subB"/>
  </BehaviorTree>

</root>

c++

cpp 复制代码

#include "behaviortreedeps/include/behaviortree_cpp/bt_factory.h"
#include "behaviortreedeps/include/behaviortree_cpp/loggers/bt_observer.h"

using namespace BT;
namespace chr = std::chrono;

int main()
{
    BT::BehaviorTreeFactory factory;

    factory.registerBehaviorTreeFromFile("./tree.xml");
    auto tree = factory.createTree("MainTree");
    tree.tickWhileRunning();

    // Helper function to print the tree.
    BT::printTreeRecursively(tree.rootNode());

    // The purpose of the observer is to save some statistics about the number of times
    // a certain node returns SUCCESS or FAILURE.
    // This is particularly useful to create unit tests and to check if
    // a certain set of transitions happened as expected
    BT::TreeObserver observer(tree);

    // Print the unique ID and the corresponding human readable path
    // Path is also expected to be unique.
    std::map<uint16_t, std::string> ordered_UID_to_path;
    for (const auto& [name, uid] : observer.pathToUID())
    {
        ordered_UID_to_path[uid] = name;
    }

    for (const auto& [uid, name] : ordered_UID_to_path)
    {
        std::cout << uid << " -> " << name << std::endl;
    }

    tree.tickWhileRunning();

    // You can access a specific statistic, using is full path or the UID
    const auto& last_action_stats = observer.getStatistics("last_action");
    assert(last_action_stats.transitions_count > 0);

    std::cout << "----------------" << std::endl;
    // print all the statistics
    for (const auto& [uid, name] : ordered_UID_to_path)
    {
        const auto& stats = observer.getStatistics(uid);

        std::cout << "[" << name << "] \tT/S/F:  " << stats.transitions_count << "/" << stats.success_count << "/" << stats.failure_count << std::endl;
    }

    return 0;
}

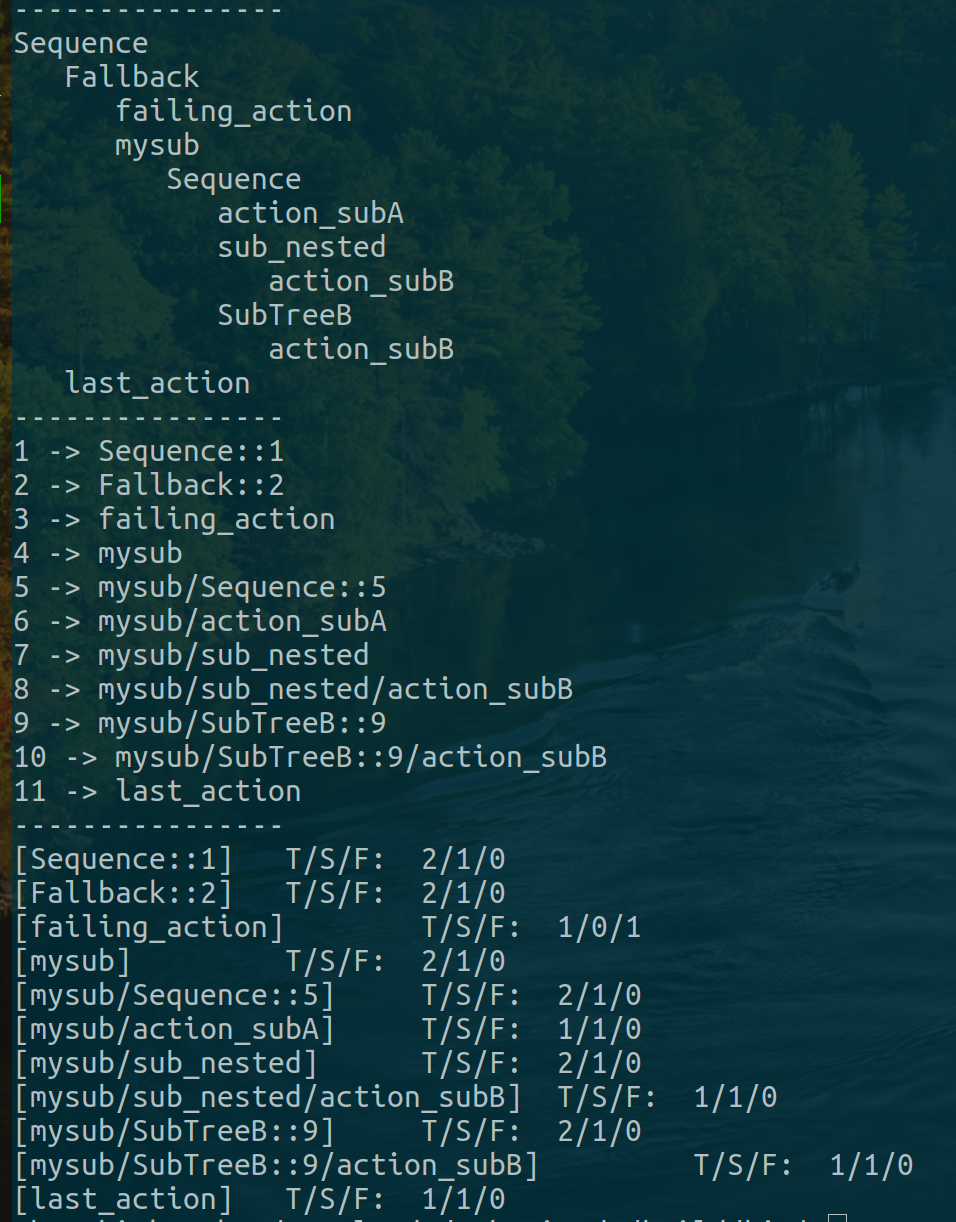

执行结果：

总结：

Logger和TreeObserver都是树行为调试的工具但是感觉可视化效果不太好
