Solidworks练习39-拉伸、拉伸切

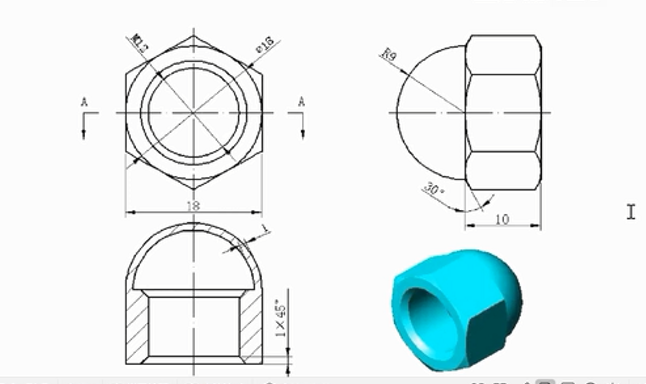

图 1
所用到的命令：拉伸、拉伸切。
图 2

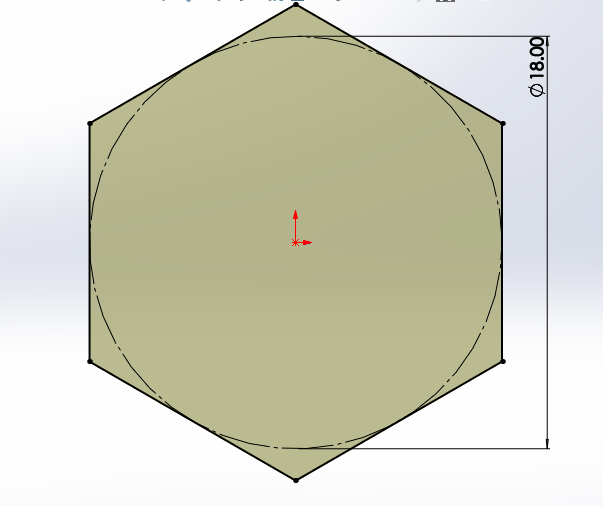

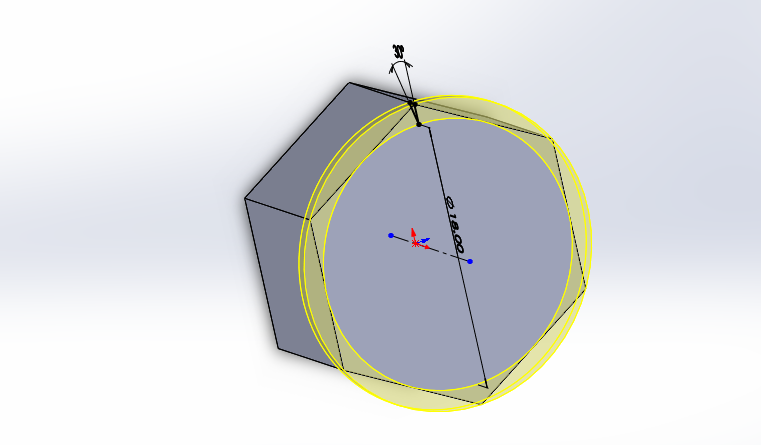

选择上视基准面草图绘制，尺寸见图所示
图 3
选择凸台拉伸，拉伸尺寸见图所示
图 4

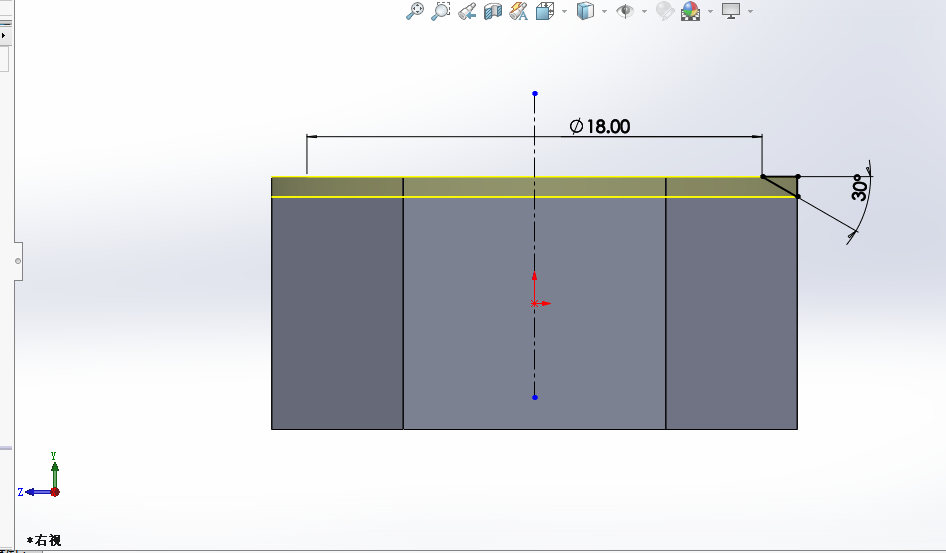

选择右视基准面草图绘制，尺寸见图所示
图 5
选择旋转切除，尺寸见图所示
图 6

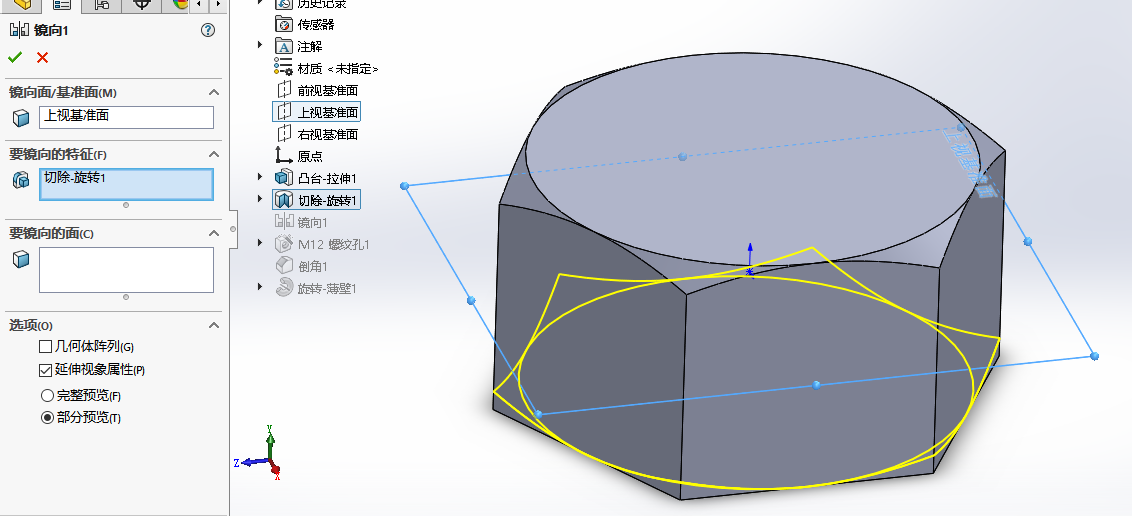

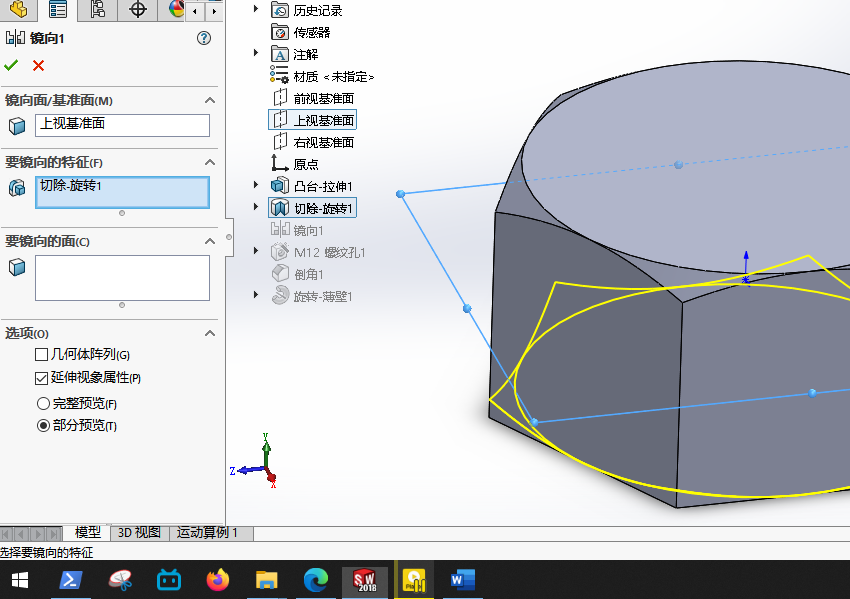

选择镜像，设置见图所示
图 7
选择拉伸切除，设置见图所示
图 8

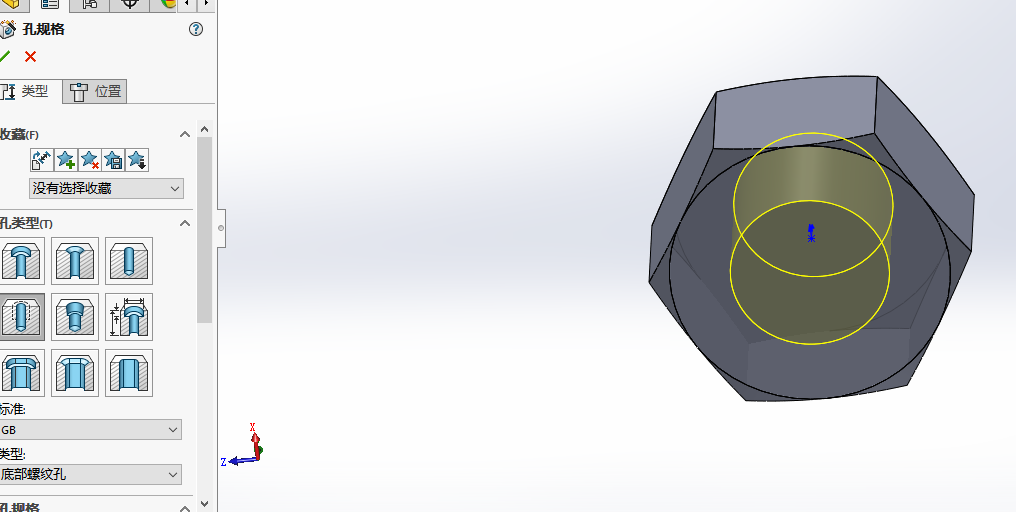

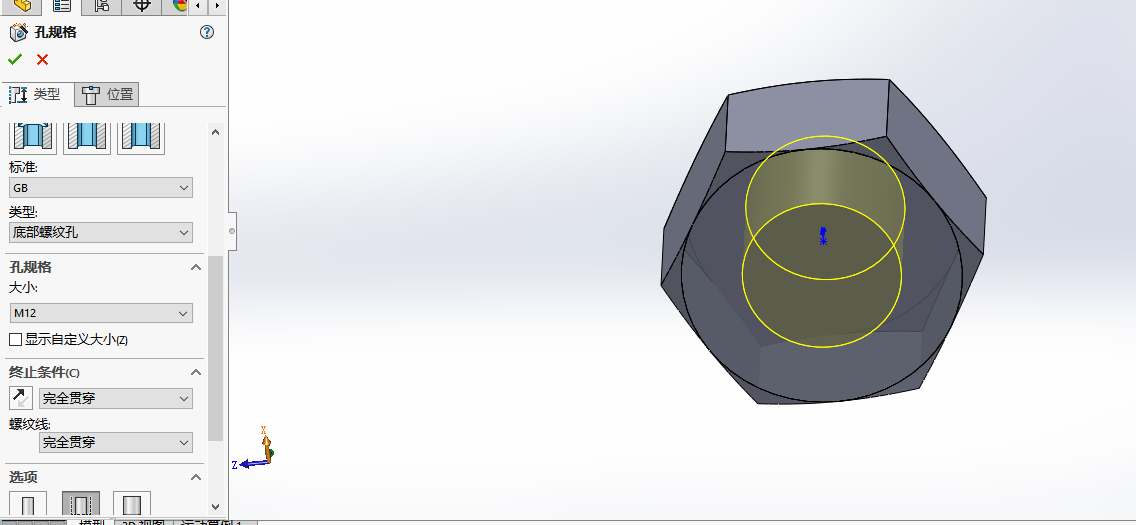

选择异形孔向导，尺寸如图所示
图 9
图 10
选择倒角，尺寸如图所示
图 11
选择右视基准面，尺寸如图所示
图 12

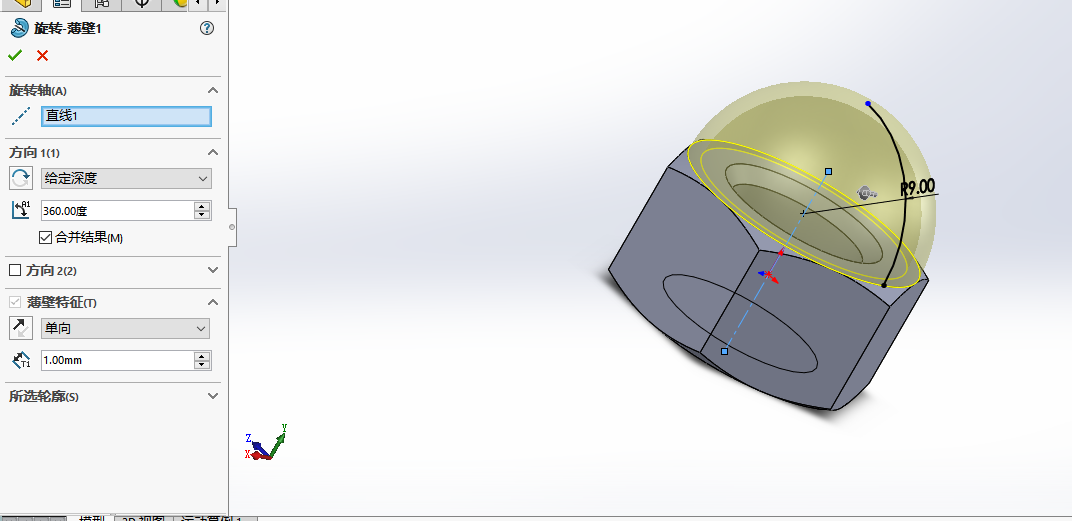

选择旋转，尺寸如图所示
图 13

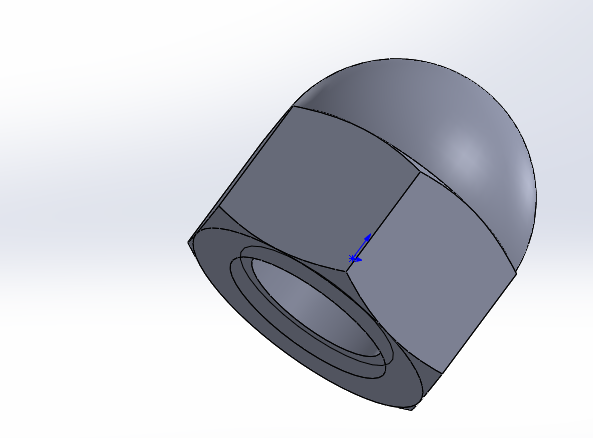

设置完成后如图所示
图 14
