ospf综合配置实验

learning-striving2026-01-15 14:46

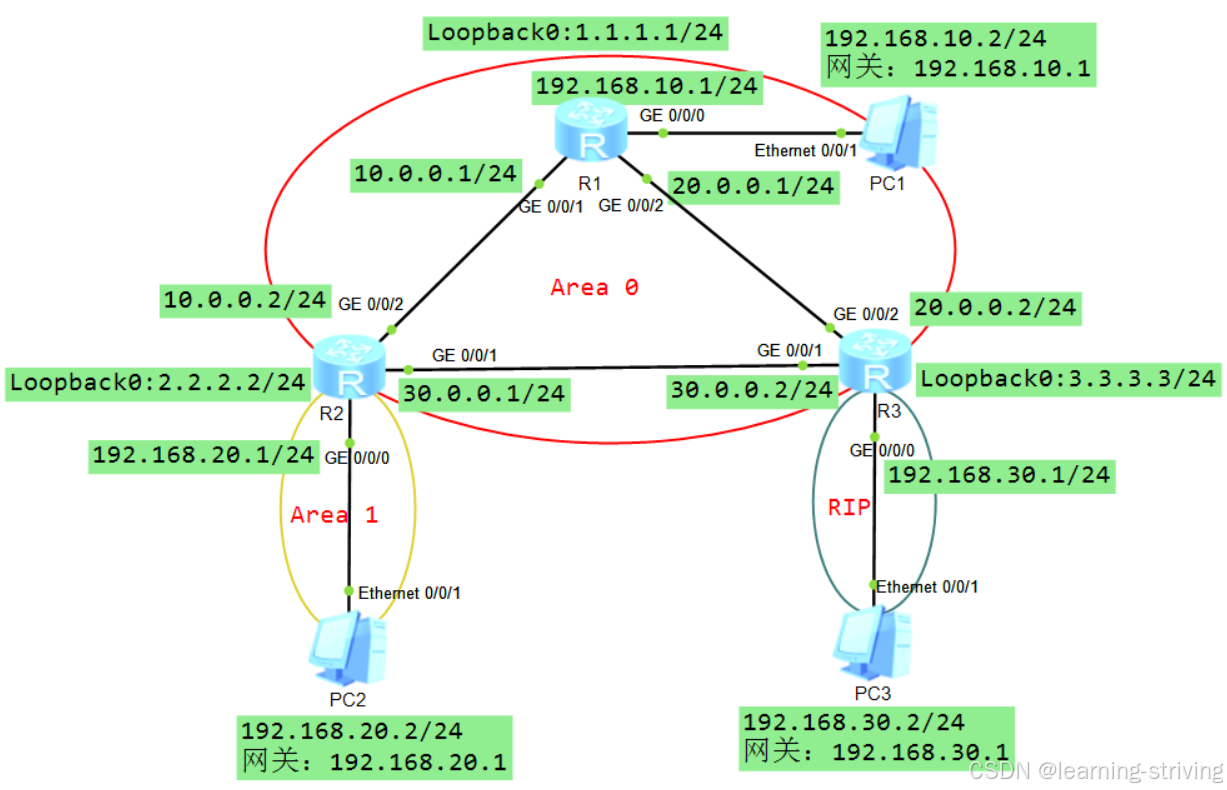

一、构建实验拓扑

网络拓扑总结

R1:

  • GE0/0/0: 192.168.10.1/24 → PC1 (网关192.168.10.1) [Area 0]

  • GE0/0/1: 10.0.0.1/24 → R2的GE0/0/2 (10.0.0.2/24) [Area 0]

  • GE0/0/2: 20.0.0.1/24 → R3的GE0/0/2 (20.0.0.2/24) [Area 0]

  • Loopback0: 1.1.1.1/24 [Area 0]

R2:

  • GE0/0/0: 192.168.20.1/24 → PC2 (网关192.168.20.1) [Area 1]

  • GE0/0/1: 30.0.0.1/24 → R3的GE0/0/1 (30.0.0.2/24) [Area 0]

  • GE0/0/2: 10.0.0.2/24 → R1的GE0/0/1 (10.0.0.1/24) [Area 0]

  • Loopback0: 2.2.2.2/24 [Area 0]

R3:

  • GE0/0/0: 192.168.30.1/24 → PC3 (网关192.168.30.1) [RIP区域]

  • GE0/0/1: 30.0.0.2/24 → R2的GE0/0/1 (30.0.0.1/24) [Area 0]

  • GE0/0/2: 20.0.0.2/24 → R1的GE0/0/2 (20.0.0.1/24) [Area 0]

  • Loopback0: 3.3.3.3/24 [Area 0]

完整配置

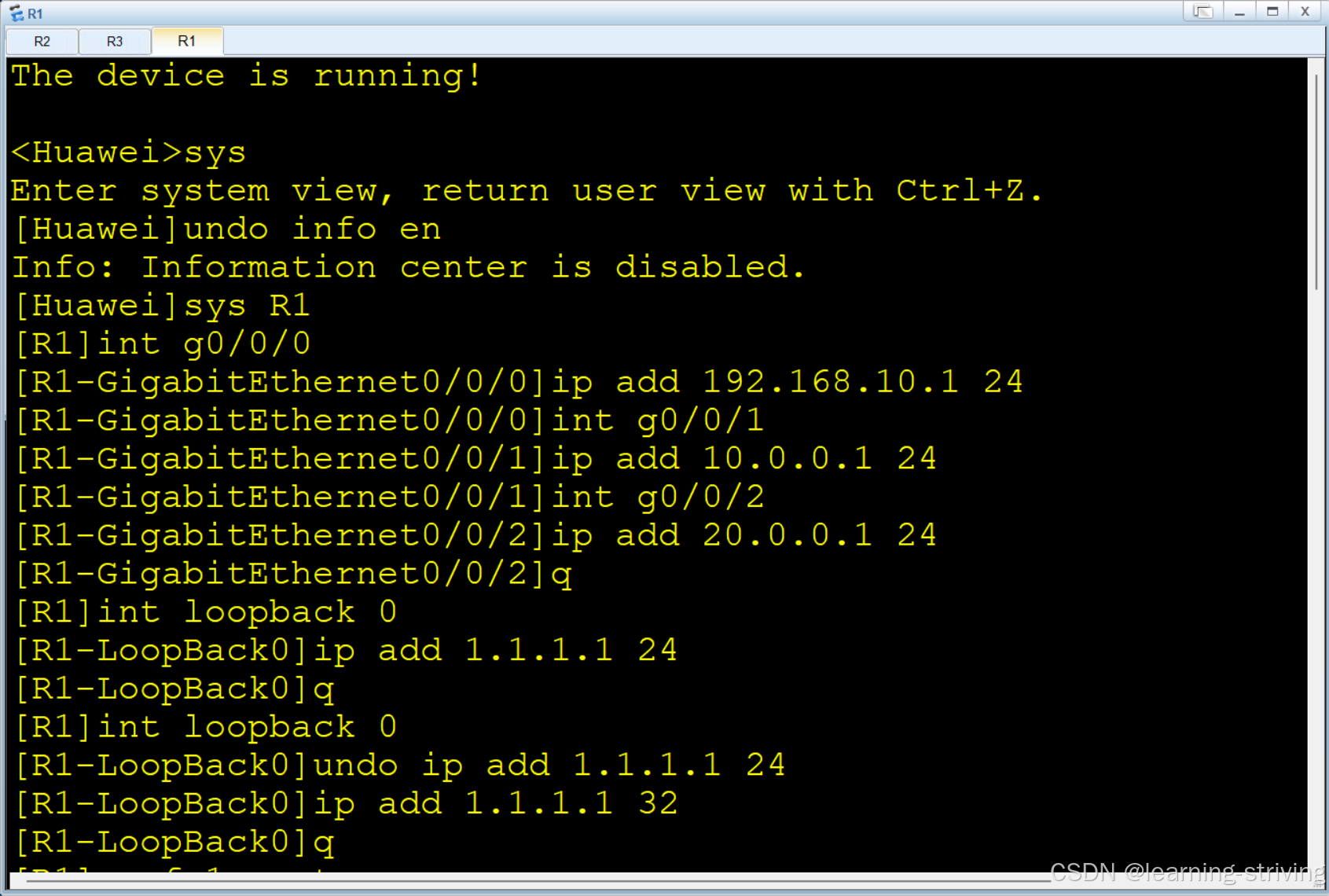

R1 配置

复制代码
sysname R1
# 设置设备名称

interface GigabitEthernet 0/0/0
 ip address 192.168.10.1 255.255.255.0
# 连接PC1的接口，作为PC1的网关，属于Area 0

interface GigabitEthernet 0/0/1
 ip address 10.0.0.1 255.255.255.0
# 连接R2的GE0/0/2接口，IP为10.0.0.1/24，属于Area 0

interface GigabitEthernet 0/0/2
 ip address 20.0.0.1 255.255.255.0
# 连接R3的GE0/0/2接口，IP为20.0.0.1/24，属于Area 0

interface LoopBack 0
 ip address 1.1.1.1 255.255.255.255
# 配置Loopback接口，用于路由器ID

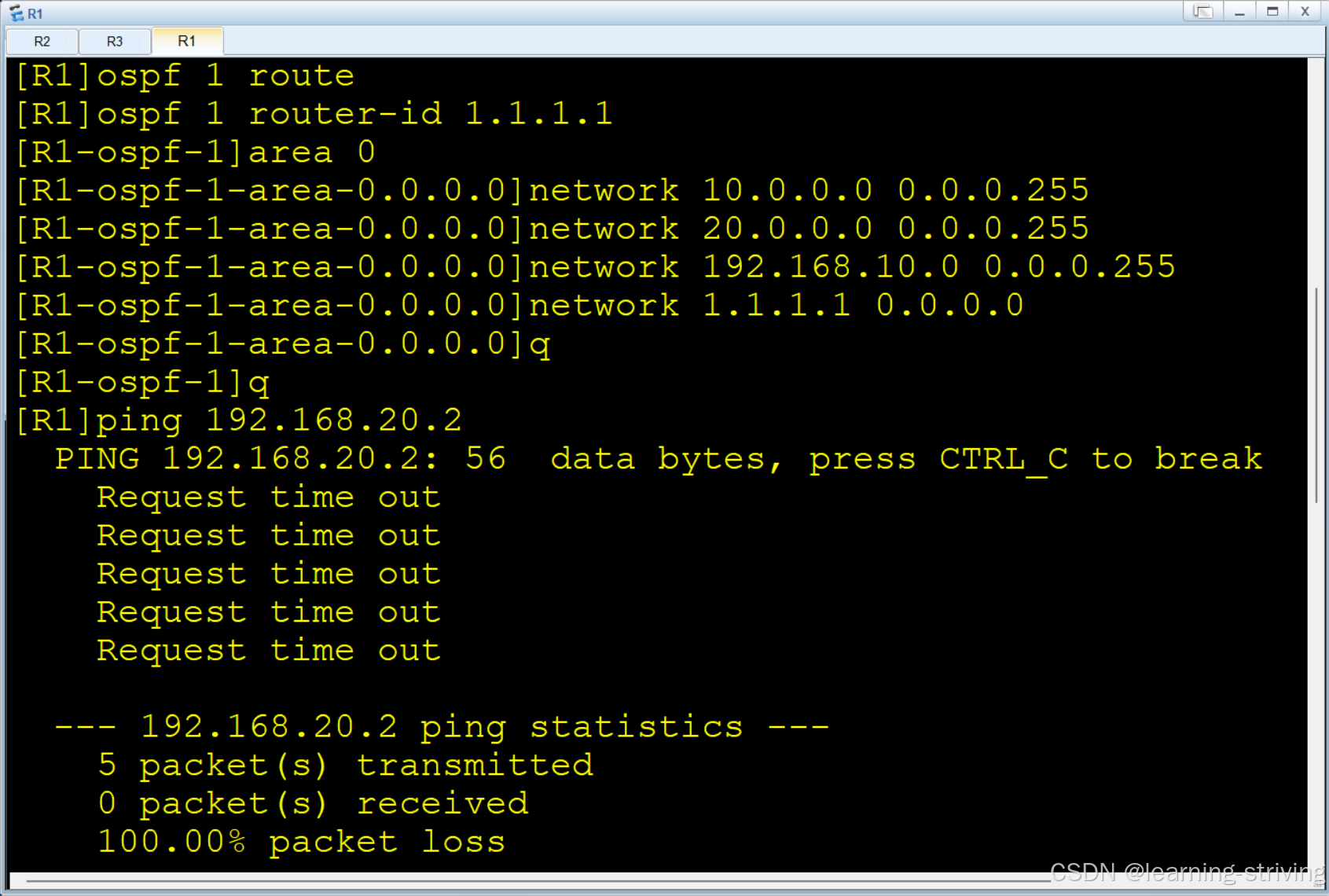

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 10.0.0.0 0.0.0.255
  # 通告10.0.0.0/24网络到Area 0（连接R2的链路）
  network 20.0.0.0 0.0.0.255
  # 通告20.0.0.0/24网络到Area 0（连接R3的链路）
  network 192.168.10.0 0.0.0.255
  # 通告PC1所在的网络192.168.10.0/24到Area 0
  network 1.1.1.1 0.0.0.0
  # 通告Loopback地址到Area 0
# 启动OSPF进程，R1完全在Area 0中

R2 配置

复制代码
sysname R2
# 设置设备名称

interface GigabitEthernet 0/0/0
 ip address 192.168.20.1 255.255.255.0
# 连接PC2的接口，作为PC2的网关，属于Area 1

interface GigabitEthernet 0/0/1
 ip address 30.0.0.1 255.255.255.0
# 连接R3的GE0/0/1接口，IP为30.0.0.1/24，属于Area 0

interface GigabitEthernet 0/0/2
 ip address 10.0.0.2 255.255.255.0
# 连接R1的GE0/0/1接口，IP为10.0.0.2/24，属于Area 0

interface LoopBack 0
 ip address 2.2.2.2 255.255.255.255
# 配置Loopback接口，用于路由器ID

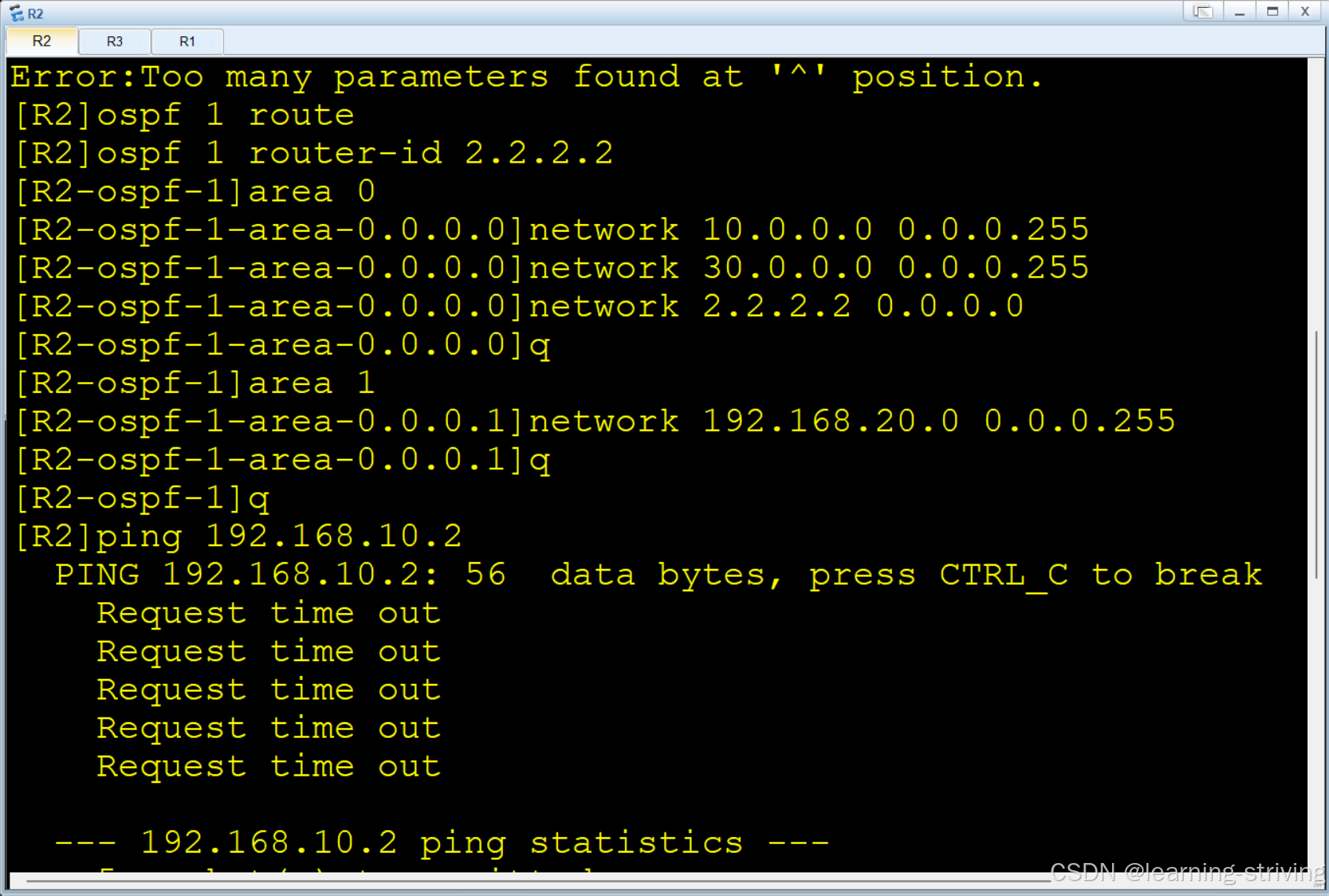

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 10.0.0.0 0.0.0.255
  # 通告10.0.0.0/24网络到Area 0（连接R1的链路）
  network 30.0.0.0 0.0.0.255
  # 通告30.0.0.0/24网络到Area 0（连接R3的链路）
  network 2.2.2.2 0.0.0.0
  # 通告Loopback地址到Area 0
 area 0.0.0.1
  network 192.168.20.0 0.0.0.255
  # 通告PC2所在的网络192.168.20.0/24到Area 1
# 启动OSPF进程，R2作为ABR连接Area 0和Area 1

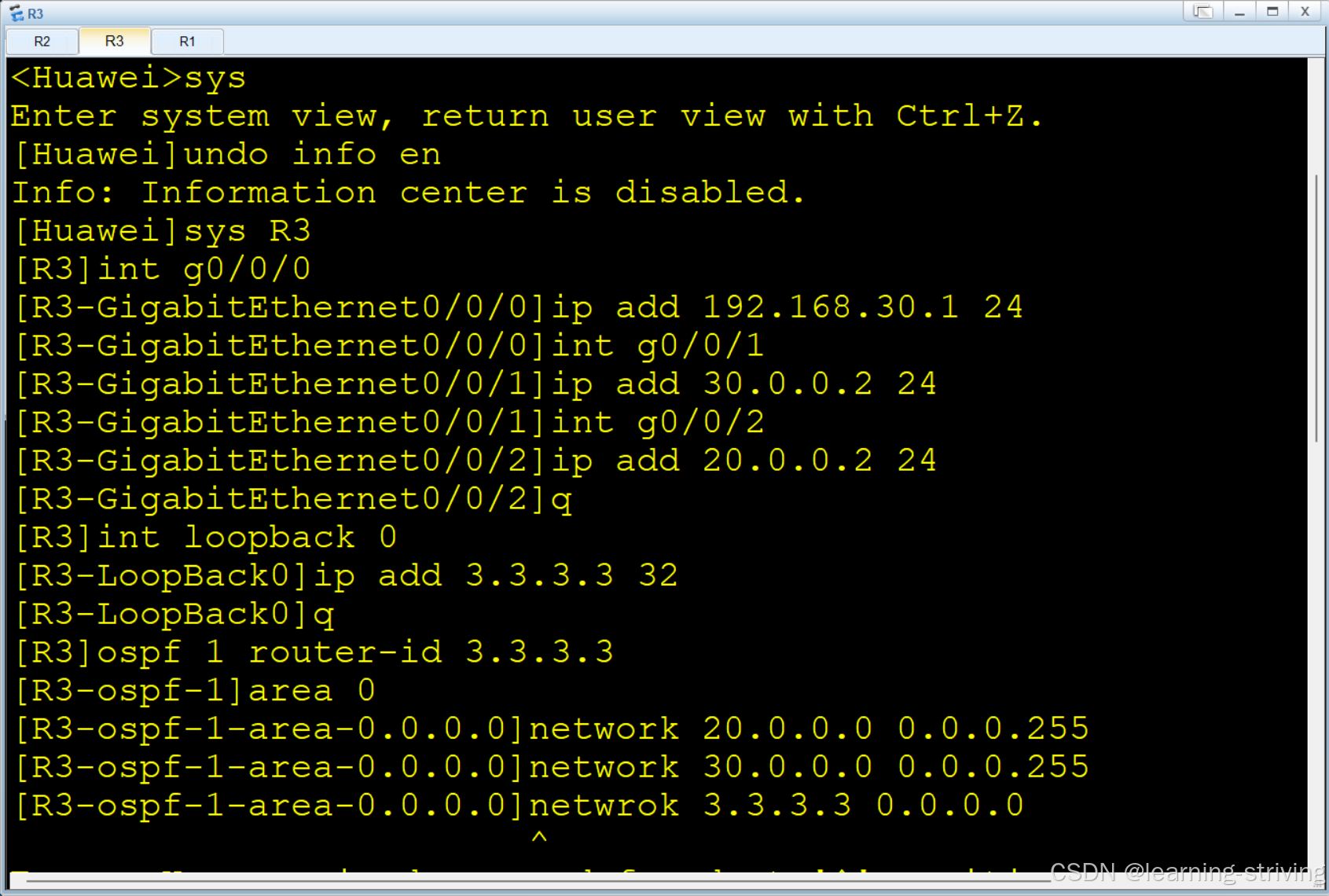

R3 配置（OSPF和RIP综合配置）

复制代码
sysname R3
# 设置设备名称

interface GigabitEthernet 0/0/0
 ip address 192.168.30.1 255.255.255.0
# 连接PC3的接口，作为PC3的网关，运行RIP协议

interface GigabitEthernet 0/0/1
 ip address 30.0.0.2 255.255.255.0
# 连接R2的GE0/0/1接口，IP为30.0.0.2/24，属于Area 0

interface GigabitEthernet 0/0/2
 ip address 20.0.0.2 255.255.255.0
# 连接R1的GE0/0/2接口，IP为20.0.0.2/24，属于Area 0

interface LoopBack 0
 ip address 3.3.3.3 255.255.255.255
# 配置Loopback接口，用于路由器ID

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 20.0.0.0 0.0.0.255
  # 通告20.0.0.0/24网络到Area 0（连接R1的链路）
  network 30.0.0.0 0.0.0.255
  # 通告30.0.0.0/24网络到Area 0（连接R2的链路）
  network 3.3.3.3 0.0.0.0
  # 通告Loopback地址到Area 0
# 启动OSPF进程，R3的接口GE0/0/1和GE0/0/2在Area 0中

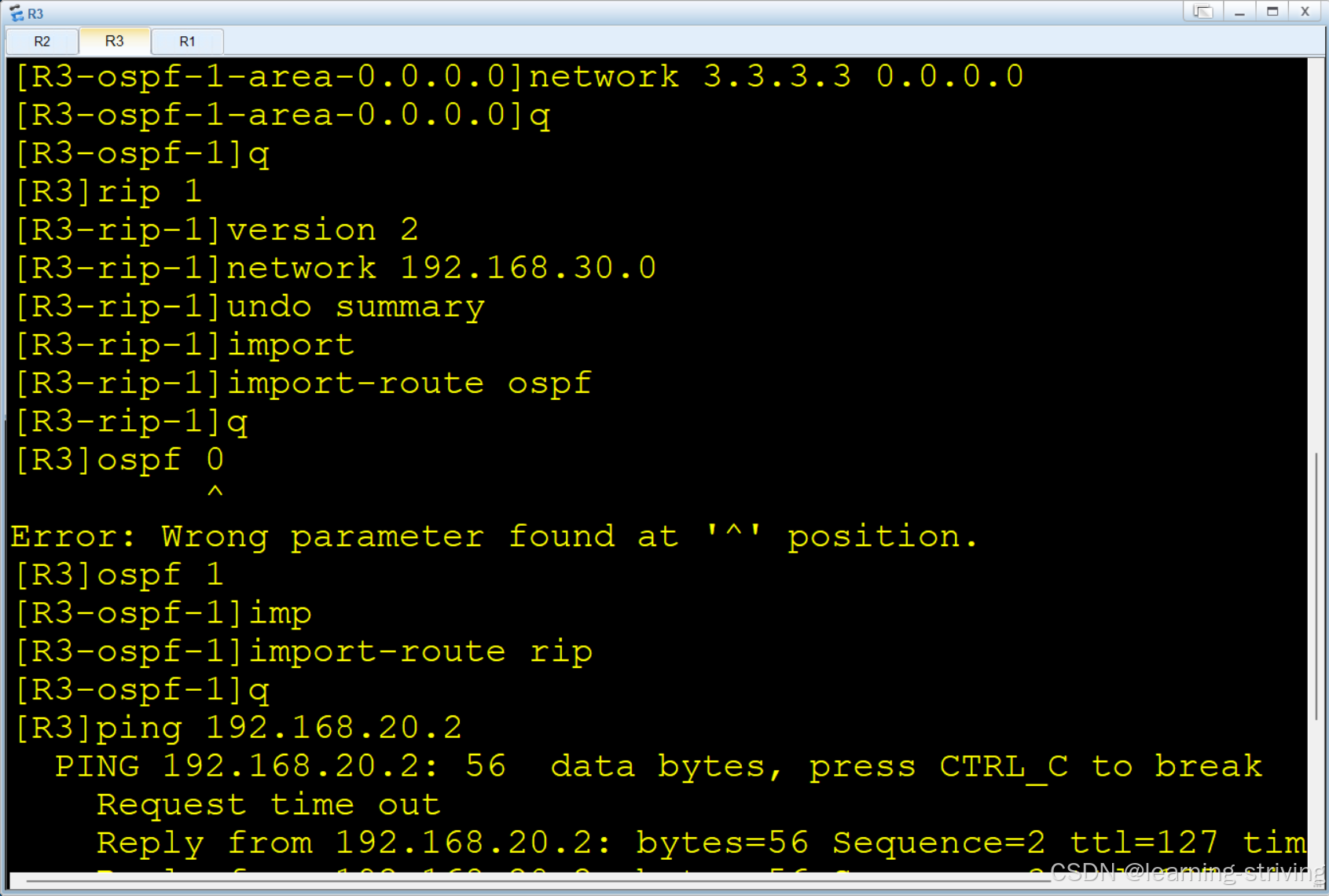

rip 1
 version 2
 network 192.168.30.0
 # 在RIP进程中通告PC3所在的192.168.30.0/24网络
 undo summary
 # 关闭自动汇总
# 启动RIP进程，使用版本2，在GE0/0/0接口上运行

ospf 1
 import-route rip
 # 将RIP路由引入OSPF，使OSPF区域能学习到RIP路由
rip 1
 import-route ospf
 # 将OSPF路由引入RIP，使RIP区域能学习到OSPF路由
# 配置双向路由重分发，实现OSPF和RIP网络互通

PC1 配置

  • **IP地址:**​ 192.168.10.2

  • **子网掩码:**​ 255.255.255.0

  • **网关:**​ 192.168.10.1

PC2 配置

  • **IP地址:**​ 192.168.20.2

  • **子网掩码:**​ 255.255.255.0

  • **网关:**​ 192.168.20.1

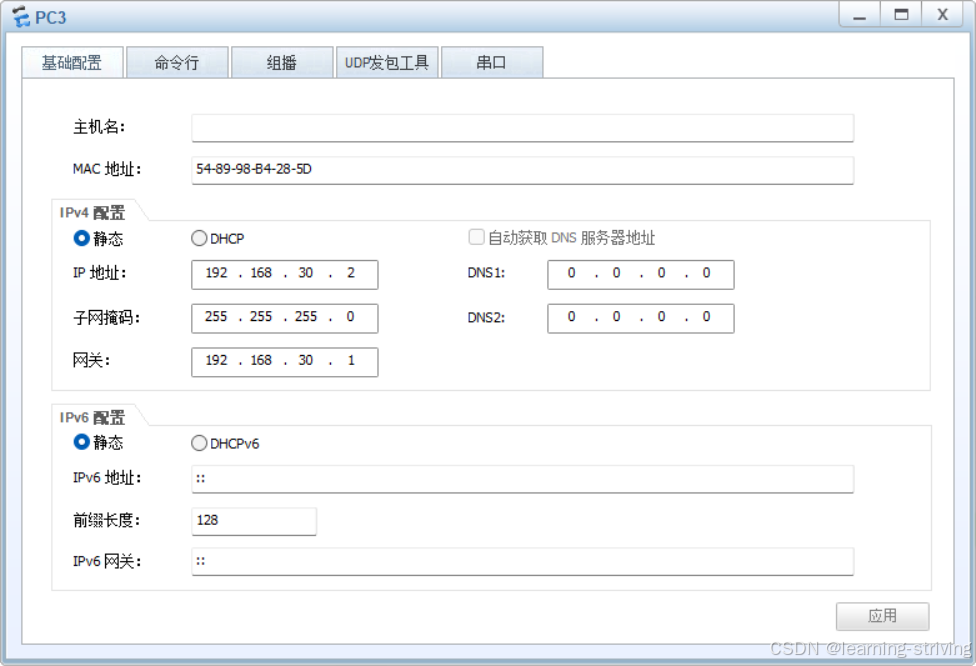

PC3 配置

  • **IP地址:**​ 192.168.30.2

  • **子网掩码:**​ 255.255.255.0

  • **网关:**​ 192.168.30.1

验证命令

1. 检查接口状态

复制代码
display ip interface brief
# 查看所有接口的IP地址和状态

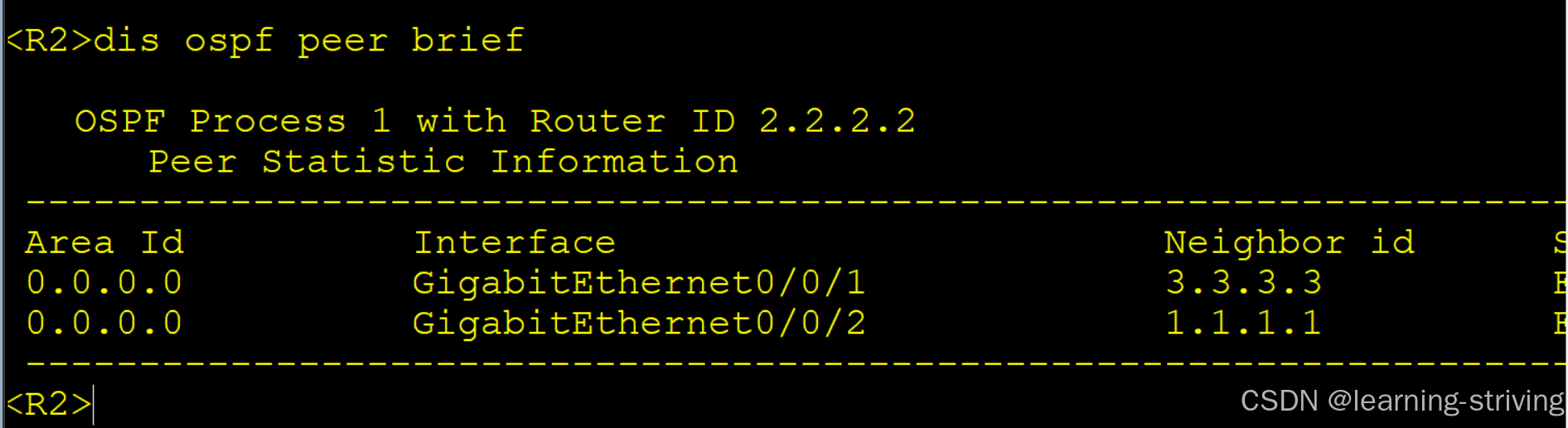

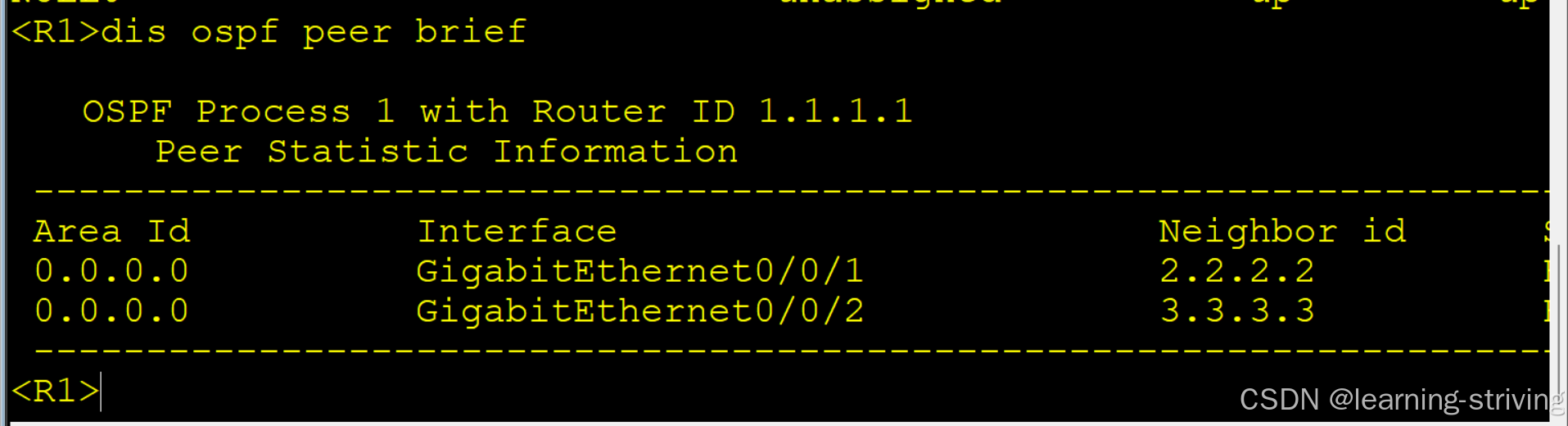

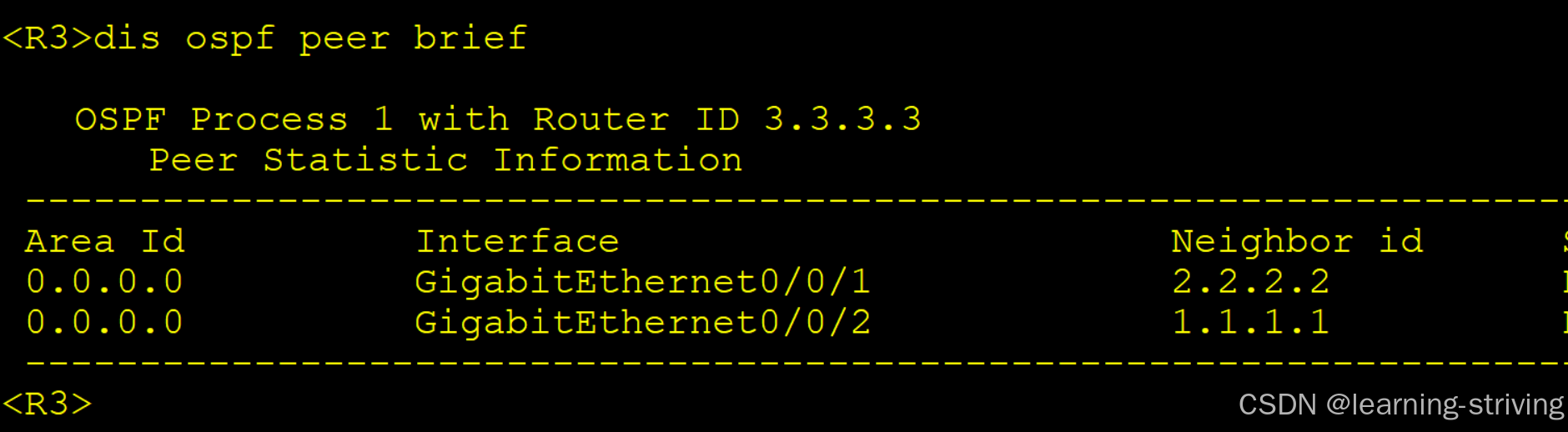

2. 检查OSPF邻居关系

在R1、R2、R3上分别执行：

复制代码
display ospf peer brief
# 检查OSPF邻居状态

  • R1应该与R2、R3建立邻居（Full状态）

  • R2应该与R1、R3建立邻居（Full状态）

  • R3应该与R1、R2建立邻居（Full状态）

3. 检查路由表

复制代码

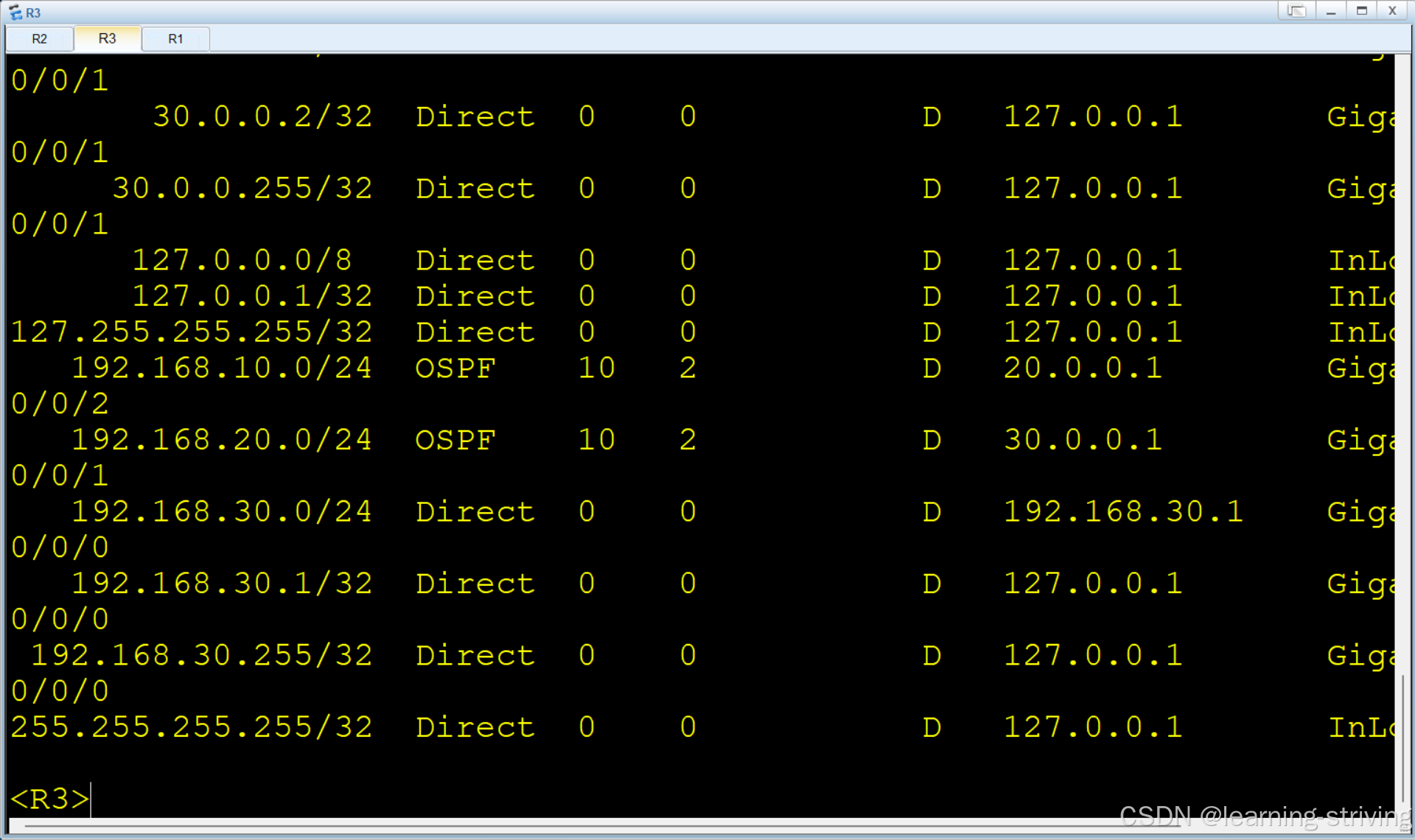

display ip routing-table
# 查看完整路由表

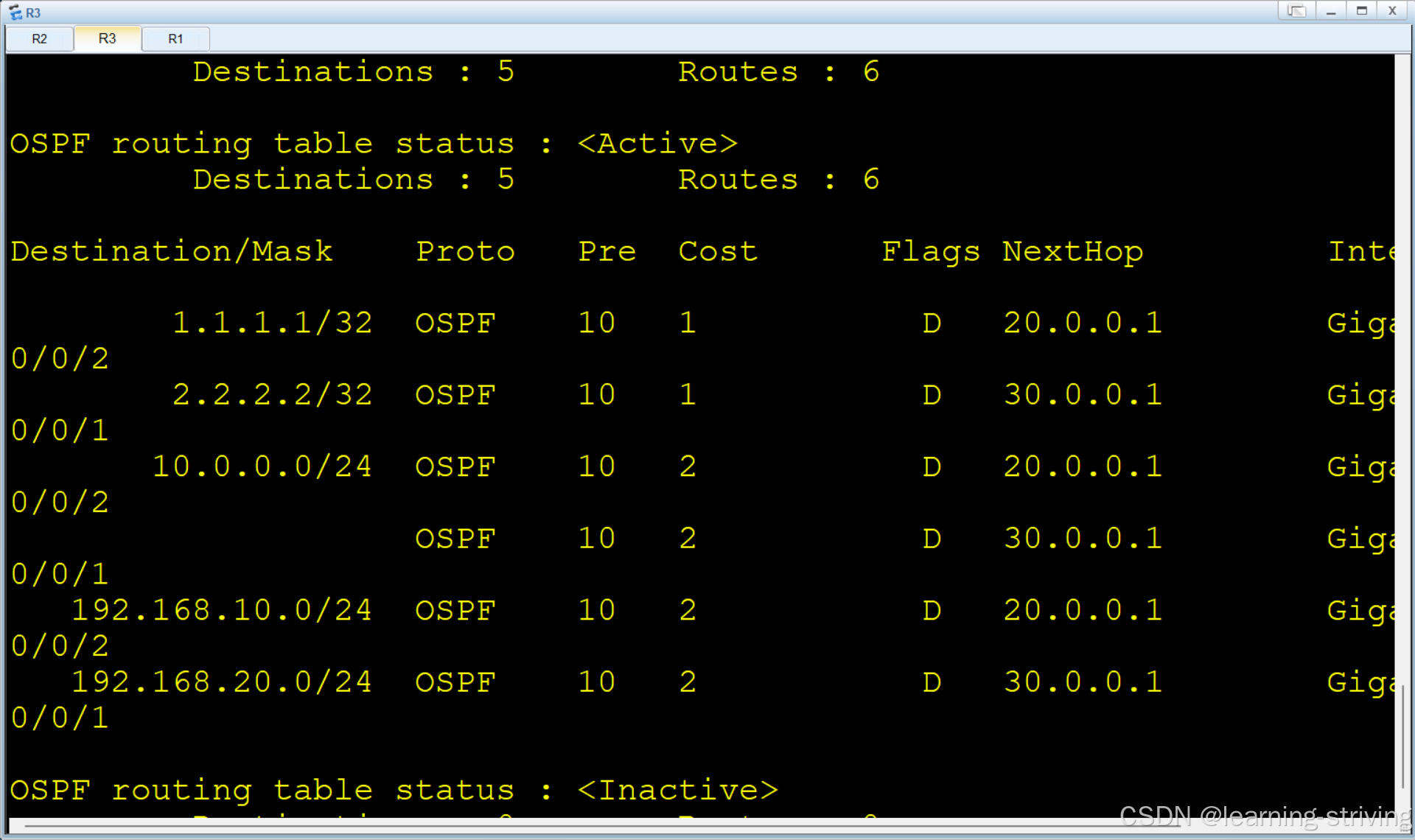

display ip routing-table protocol ospf
# 查看OSPF路由

display ip routing-table protocol rip
# 在R3上查看RIP路由

4. 测试连通性

在所有PC上互相ping测试：

复制代码
# 在PC1上执行：
ping 192.168.20.2  # ping PC2，应该能通
ping 192.168.30.2  # ping PC3，应该能通（通过路由重分发）

# 在PC2上执行：
ping 192.168.10.2  # ping PC1，应该能通
ping 192.168.30.2  # ping PC3，应该能通

# 在PC3上执行：
ping 192.168.10.2  # ping PC1，应该能通
ping 192.168.20.2  # ping PC2，应该能通

5. 检查路由重分发

在R3上执行：

复制代码
display ospf lsdb ase
# 查看AS-external LSA，应该能看到从RIP重分发进来的192.168.30.0/24网络
display rip 1 route
# 查看RIP路由表，应该能看到从OSPF重分发进来的路由

关键配置说明

  1. OSPF区域划分正确：

    • R1-R2链路（10.0.0.0/24）在Area 0

    • R1-R3链路（20.0.0.0/24）在Area 0

    • R2-R3链路（30.0.0.0/24）在Area 0

    • R2的GE0/0/0接口（192.168.20.0/24）在Area 1

    • R3的GE0/0/0接口（192.168.30.0/24）运行RIP，不在OSPF中

  2. 路由重分发配置：

    • R3作为ASBR，配置了OSPF和RIP的双向路由重分发

    • OSPF重分发RIP路由，使OSPF区域能访问PC3所在的RIP网络

    • RIP重分发OSPF路由，使PC3能访问OSPF区域的所有网络

  3. 全网互通：

    • 通过以上配置，所有PC之间都能互相通信

    • 区域间路由通过OSPF ABR（R2）传播

    • 外部路由通过ASBR（R3）重分发传播
