一、项目背景
华东某大型电子厂房，全年恒温恒湿需求刚性，中央空调一次回风系统配置 6 台 45 kW 离心风机，原由三菱 Q03UDE CPU 通过 CC-Link IE Field Basic 网络直接控制三菱 FR-A800 变频器。2024 年工厂扩产，新增 3 条贴片线，对风量、风压提出"随动"要求；同时，厂务部门希望把变频器全部升级为西门子 G120 系列，以接入既有西门子能源管理系统。现场面临两大矛盾：
- 三菱 PLC 侧只有 CC-Link IE FB 接口，而西门子 G120 仅支持 ProfiNet；
- 生产线 24 h 不能停，无法整体更换 PLC。
最终，用户选用"捷米特 JM-PNM-CCLKIE工业级协议转换网关，在不停产的前提下完成"德系-日系"协议互通，实现"按实际需求自动调节风量、降低能耗"的目标。

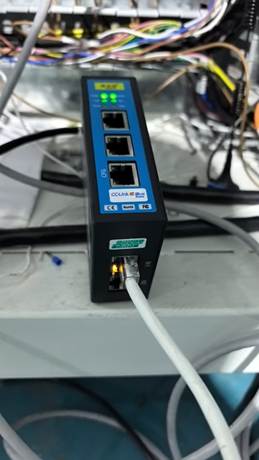

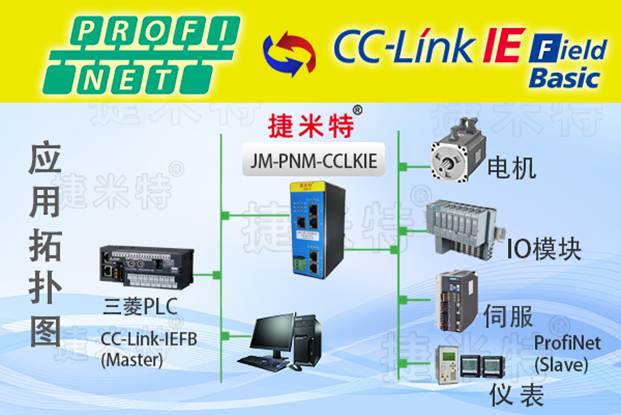

二、系统架构

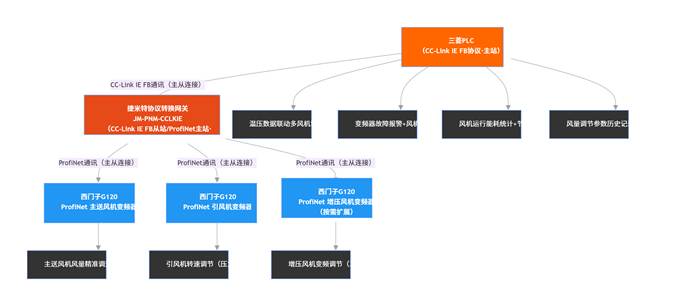

- 控制层
- 主控：三菱 Q03UDE CPU + QJ71GF11-T2（CC-Link IE FB 主站模块）
- 协议网关：捷米特 JM-PNM-CCLKIE协议转换网关
- 交换机：赫斯曼 OCTOPUS 8M-EEC（工业级，环网冗余）
- 驱动层
- 变频器：西门子 SINAMICS G120 CU240E-2 PN（共 6 台，ProfiNet 从站）
- 电机：保留原 1LE0001-1DB43-3AA4 高效异步电机，无需更换
- 传感层
- 温度：Honeywell T7770A 系列 4--20 mA × 12 点
- 静压：Setra 267MR 微差压 0--1 kPa × 6 点
- 风量：E+E EE75 热式风速 0--20 m/s × 6 点
- 能耗：西门子 PAC3220 电力仪表（已并入 ProfiNet）
三、关键设备参数
- JM-PNM-CCLKIE工业级协议转换网关
- 24 V DC 3.5 W，IP20，DIN-35 导轨
- ProfiNet 侧：最大 1440 Byte I / 1440 Byte Q，最多 16 槽，支持 MRP 环网
- CC-Link IE FB 侧：1 Gbps，256 Byte RWw/RWr，占 1 站，SIL3 安全通信等级
- 转发延迟 < 250 µs，自带 Web 配置，支持在线固件升级
- G120 变频器
- 功率 45 kW，内置 Profinet IO，支持 PROFIdrive 报文 1/20/352
- 集成自由功能块与 PID，可实现风量闭环
- 三菱 PLC
- 软件 GX Works3 V1.065T，CC-Link IE FB 周期 2 ms
- 通过网关映射，PLC 把 RWw0--RWw31 作为风量设定、启停命令，RWr0--RWr31 返回频率、电流、功率、温度等 16 个变量
四、控制策略
- 温度-压力串级 PID
厂房被划分为 6 个独立通道，每通道 PLC 内建串级回路：外环温度 PID 输出作为内环静压 PID 的设定，静压 PID 最终输出 0--100 % 风量需求值。 - 风量-频率曲线自整定
首次调试时，PLC 记录不同静压下"风量⇄频率"对应表，采用三次样条插值，运行时根据风量需求反查频率，实现"无超调"平滑调节。 - 节能休眠
当负荷 < 20 % 且持续 5 min，PLC 通过网关发送"休眠"位，G120 自动降频至 15 Hz；若温度回升，提前 30 s 唤醒，避免热惯性过大。 - 能耗对标
网关把 PAC3220 的有功功率（ProfiNet 侧）实时映射到 PLC 的 RWr30，程序每小时计算一次"kWh/℃·千件"，生成 OEE 报表。
五、调试步骤
- TIA Portal 侧
- 新建项目，导入 JM-PNM-CCLKIE工业级协议转换网关的 GSDML 文件（V2.37），拖入 CPU1512-1 PN（仅用于离线生成报文），设置网关 IP 192.168.1.10，设备名 "JM-GATE-W01"。
- 在"设备视图"中添加 6 个 G120，报文选择 Standard 20（4 PKW + 8 PZD），总 I/O 96 Byte。
- 配置 MRP 环网，网关角色 "Manager"，G120 为 "Client"，环网自愈时间 < 200 ms。
- Web 配置网关
- 登录网关默认 IP 192.168.0.100，切换工作模式为 "PN-Master / CCLKIE-Slave"。
- 建立"PN→CCLK 映射表"：把 G120 的 PZD1--PZD8 映射到 CC-Link IE FB 的 RWw0--RWw31；反向 RWr0--RWr31 映射到 PLC 输入。
- 启用"时钟同步"，让 ProfiNet 2 ms 节拍倍频输出 1 ms 中断，保证两侧抖动 < 50 µs
- GX Works3 侧
- 设置 CC-Link IE FB 从站站号 1，占用 1 站，RWw/RWr 长度 32 Word。
- 编写 FB "WindCtrl"，把串级 PID 输出写入 RWw0，同时读取 RWr12（功率）、RWr13（故障字）。
- 空载试车
- 单台风机运行 15 Hz→50 Hz 阶跃，记录风量上升时间 8.2 s，超调 2.7 %，符合设计要求。
- 带载投运
- 6 台风机依次启动，观察网关 LN 灯 100 ms 闪烁，CPU 无通信报警，Profibus 诊断无丢包。
- 连续运行 72 h，平均频率由 46 Hz 降至 34 Hz，节电率 25.8 %，每日节电 1 850 kWh。
六、经验总结
- 协议转换网关是"多协议共存"场景下最经济、最快速的方案；相比整体更换 PLC 或变频器，本次项目节省 60 % 硬件费用，停产时间由 3 天压缩到 4 h
- 选择网关时需关注转发延迟、映射自由度及诊断功能，捷米特 JM-PNM-CCLKIE 的 250 µs 级延迟对风机这种秒级惯性负载完全可忽略。
通过本次实践，用户不仅实现了三菱 PLC 与西门子 G120 的无缝互通，更以数据驱动的方式把"风机"变成了"会思考的空气管家"，为后续接入 MES、能源云、碳排管理平台奠定了坚实基础。
